XL-21 Fix tápelosztó dobozos kapcsolóberendezés

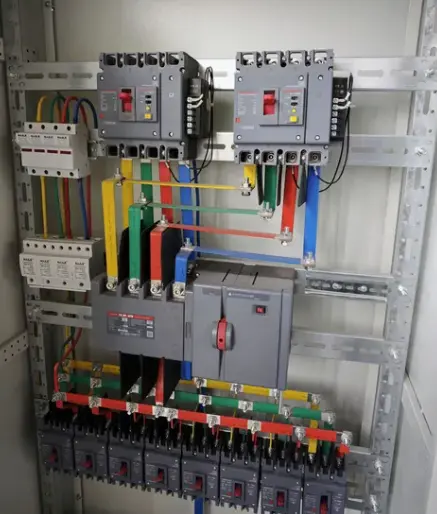

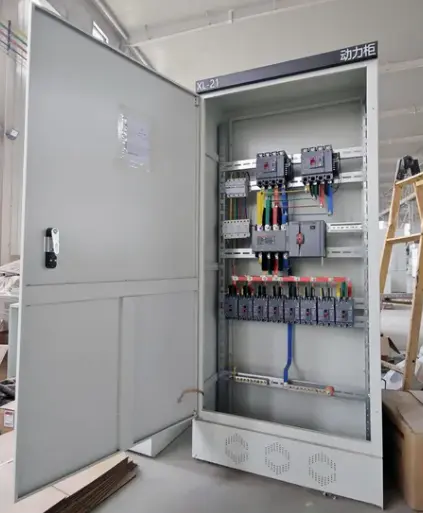

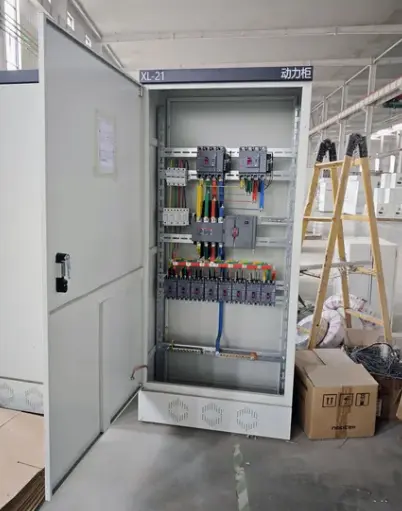

Az XL-21 fix tápelosztó dobozos kapcsolóberendezés egy falra vagy padlóra szerelhető, zárt kisfeszültségű áramelosztó szekrény, jellemzően 630A névleges teljesítményig. Rögzített típusú belső szerelési szerkezettel rendelkezik – ami azt jelenti, hogy minden megszakító, kontaktor, mérő és kapocs állandóan a belső sínekre vagy szerelőlapokra van szerelve, nem pedig kihúzható.

Mit csinál ez a termék?

● Fogadja és elosztja az elektromos áramot egy fő bejövő forrásból több kimenő ágra

● Túláram- és rövidzárlatvédelmet biztosít az öntött házas megszakítók (MCCB) vagy miniatűr megszakítók (MCB) segítségével.

● Lehetővé teszi a motorok, világítási áramkörök és egyéb terhelések helyi vezérlését az ajtóra szerelt nyomógombokkal vagy választókapcsolókkal

● Háztartási mérő- és felügyeleti eszközök, például ampermérők, voltmérők és digitális teljesítménymérők

● Leválasztja az áramköröket a biztonságos karbantartás érdekében egy fő bejövő kapcsoló vagy megszakító segítségével

Műszaki paraméterek

Szabványok és tanúsítványok

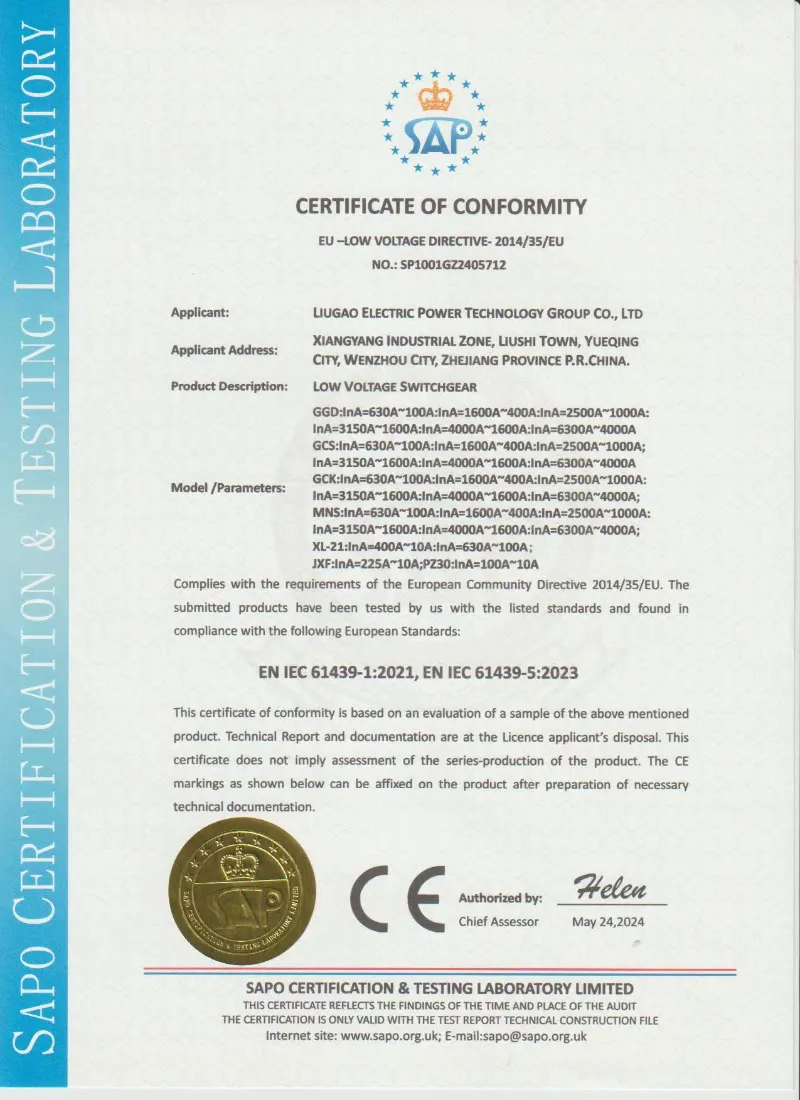

Az XL-21 fix tápelosztó dobozos kapcsolóberendezés az IEC 61439, GB/T 7251 és a projektspecifikus műszaki követelmények szerint gyártható. A Lugao Power támogatja a gyári rutinteszteket a szállítás előtt, beleértve a szigetelési ellenállás tesztet, a teljesítmény-frekvencia-ellenállási feszültség tesztet, a vezetékek ellenőrzését, a mechanikai működési tesztet és a szemrevételezést.

• IEC 61439 alacsony feszültségű kapcsoló- és vezérlőberendezés-egységek
• ISO gyári minőségirányítási rendszer
• Szállítás előtt rutinvizsgálati jelentés áll rendelkezésre
• Kérésre harmadik fél által végzett ellenőrzés támogatott
• OEM és projektspecifikus testreszabás elérhető

Ellentétben a nagyobb kihúzhatókapcsolóberendezés, az XL-21-et olyan alkalmazásokhoz tervezték, ahol ritkán változtatják meg az áramkört, és az egyszerűséget a moduláris rugalmassággal szemben értékelik. Fix kialakítása alacsonyabb kezdeti költséget, kisebb helyigényt és egyszerűbb telepítést kínál. Lényegében az XL-21 elosztószekrény a kis és közepes energiaelosztás igáslója – megbízható, egyszerű és gazdaságos.

A termék előnyei

Az XL-21 fix tápelosztó dobozos kapcsolóberendezés számos meggyőző előnnyel rendelkezik, amelyek miatt ez az előnyben részesített választás a rögzített elosztású alkalmazásokhoz.

Termékjellemzők

Az alacsony feszültségű áramelosztó panel a következő jellemzőkkel rendelkezik, amelyek megkülönböztetik a konkurens rögzített elosztódobozoktól.

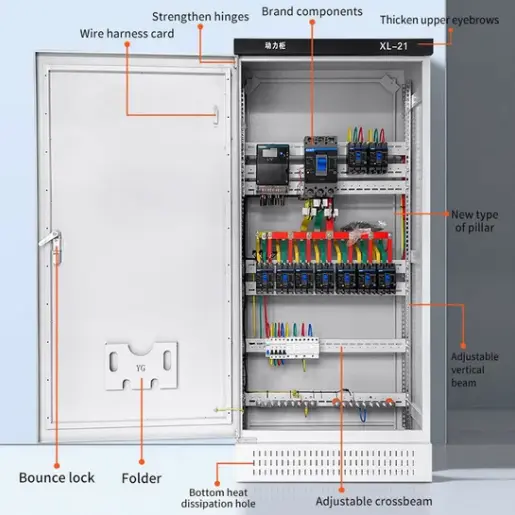

Hegesztett keret kettős bevonattal: A fő keret 1,5 mm-től 2,0 mm-ig hidegen hengerelt acélból készül, folyamatos CO₂-árnyékolt ívhegesztéssel minden csatlakozásnál. A hegesztés után a teljes burkolat zsírtalanításon, foszfátozáson és elektrosztatikus porbevonaton (minimum 70 μm) esik át a RAL 7035 szabvány szerint. Ez a kétrétegű védelem jelentősen felülmúlja a szegecselt vagy csavarral összeszerelt dobozokat korrozív környezetben.

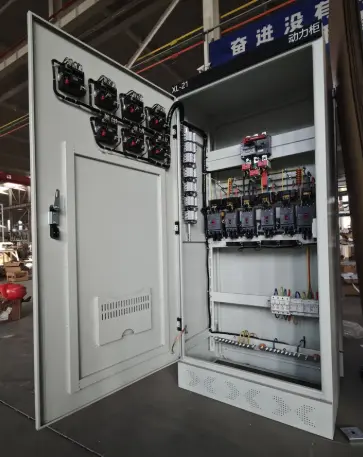

Csuklós ajtó 130°-os nyitással: A bejárati ajtó nagy teherbírású, rozsdamentes acél zsanérokkal van felszerelve, amelyek 130°-os nyitást tesznek lehetővé, valamint hárompontos zárszerkezettel (felső, középső, alsó) DIN szabványos fogantyúval. Egy átlátszó műszerablakot biztosítunk a mérő leolvasásához az ajtó kinyitása nélkül.

Levehető oldal- és hátsó panelek: Mindkét oldalpanel és a hátsó panel eltávolítható egy szabványos imbuszkulccsal. Ez lehetővé teszi a 360°-os hozzáférést a belső alkatrészekhez a telepítés vagy karbantartás során – ez a funkció ritkán található meg az alacsony költségű elosztódobozokban.

Univerzális rögzítősínek: A szekrény belülről perforált rögzítőlapokkal (csavaros készülékekhez) és cilinderes DIN-sínekkel (pattintható eszközökhöz) is fel van szerelve. Ez a kétrendszerű kialakítás bármilyen márkájú MCCB-hez, MCB-hez, mágneskapcsolóhoz vagy sorkapocshoz illeszkedik.

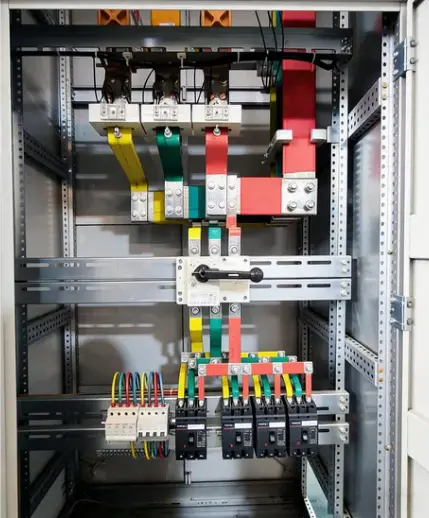

Integrált nulla- és földelősínek: A gyárilag beszerelt réz nullavezető rúd (teljes kapacitás) és földelőrúd (félkapacitás) a ház teljes magasságában fut, 50 mm-enként előfúrt csatlakozási pontokkal. Nincs szükség külön gyűjtősínek elhelyezésére a helyszínen.

Kábelvezető rendszer: Függőleges kábelvályúk bal és jobb oldalon, mindegyik levehető burkolattal. Kábel be-/kimeneti nyílások vannak a felső, az alsó és mindkét oldalfalon. Egy külön vezérlővezeték választja el az alacsony feszültségű vezetékeket a tápkábelektől.

Bejövő bemeneti leválasztó kapcsoló ajtóreteszeléssel: A fő bejövő kapcsoló fogantyúja mechanikusan reteszelődik az első ajtóval – az ajtót csak akkor lehet kinyitni, ha a főkapcsoló OFF állásban van. Ez a biztonsági funkció megakadályozza a feszültség alatt álló részekkel való véletlen érintkezést.

Szitanyomásos áramköri címkézés: Az áramkör minden pozíciója jól láthatóan fel van tüntetve a belső szerelőlapon, kopásálló, szitanyomással. A címkék nem fakulnak ki vagy leválnak, mint az öntapadó matricák.

Termék alkalmazása

Az XL-21 fix tápelosztó dobozos kapcsolóberendezést széles körben használják a következő szektorokban:

● Ipari üzemek – Gépműhelyek, összeszerelő sorok, anyagmozgató berendezések, hegesztőállomások (jellemzően 100A–630A adagolók)

● Kereskedelmi épületek – bevásárlóközpontok, irodaszintek, kiskereskedelmi üzletek, éttermek (világítás és általános áramelosztás)

● Lakótelepek – Társasházak padlóelosztása, közösségi létesítmények, parkoló világítás

● Infrastruktúra – Alagútvilágítás, díjfizető állomások áramellátása, közvilágítási kapcsolószekrények

● HVAC rendszerek – Hűtőberendezések, légkezelő egységek, szivattyúterek főelosztása

● Ideiglenes telephelyi áramellátás – Építési pótkocsik, rendezvények áramelosztása, filmgyártó szettek

Mindezekben a forgatókönyvekben az elektromos elosztószekrény olyan egyensúlyt biztosít a költségek, a megbízhatóság és a könnyű karbantartás között, amelyhez a bonyolultabb kapcsolóberendezések nem férnek hozzá.

GYIK

Mekkora az XL-21 kapcsolóberendezés névleges áramtartománya?

Az XL-21 fix tápelosztó doboz általában 100A-tól 630A-ig konfigurálható a projekt terhelésének és áramkörének kialakítása szerint.

Testreszabhatja a Lugao a belső alkatrészek elrendezését?

Igen. Testreszabhatjuk az MCCB-k, MCB-k, mágneskapcsolók, mérőórák, sorkapcsok, gyűjtősínek és kábelbemeneti pozíciók elrendezését az Ön egysoros diagramja szerint.

Milyen információkat kell megadnom az árajánlathoz?

Kérjük, adja meg a névleges feszültséget, névleges áramerősséget, a bejövő és kimenő áramkörök számát, a megszakító specifikációit, a védelmi fokozatot, a telepítés típusát, a mennyiséget és a célportot.

Tud kapcsolási rajzokat adni a gyártás előtt?

Igen. A Lugao a gyártás előtt elrendezési rajzokat, kapcsolási rajzokat és műszaki megerősítési dokumentumokat tud biztosítani az ügyfelek jóváhagyására.

Az XL-21 szekrény alkalmas kültéri használatra?

A szabványos XL-21 szekrényeket főként beltérben használják. Kültéri alkalmazásokhoz személyre szabhatjuk a magasabb IP-védelmet, az esőálló szerkezetet és a korróziógátló bevonatot.

Csomagolás, szállítás, értékesítés utáni és GYIK

Csomagolás és Szállítás

Egyedi csomagolás:Mindegyik szekrény VCI rozsdamentesítő papírral, majd buborékfóliával, majd sztreccs fóliával van csomagolva, végül pedig egy 10 mm-es rétegelt lemezes ládába helyezik acél élvédőkkel.

Szállítási feltételek:FOB Ningbo, CIF főbb kikötők vagy gyári.

Átfutási idő:15 munkanap standard konfigurációk esetén (10 egységig).

Értékesítés utáni szolgáltatás – 1 év garancia

●Jótállási idő:12 hónap az üzembe helyezéstől vagy 18 hónap a szállítástól, attól függően, hogy melyik következik be előbb.

●Lefedettség:Gyártási hibák, beleértve a keret hegesztési repedését, a bevonat meghibásodását (nem koptató), hibás ajtóreteszelést és vezetékezési hibákat.

● Kizárások:Nem megfelelő beszerelésből, névleges áramot meghaladó túlterhelésből, fizikai behatásokból, nem meghatározott vegyi anyagok okozta korrózióból vagy vis maiorból eredő károk.
