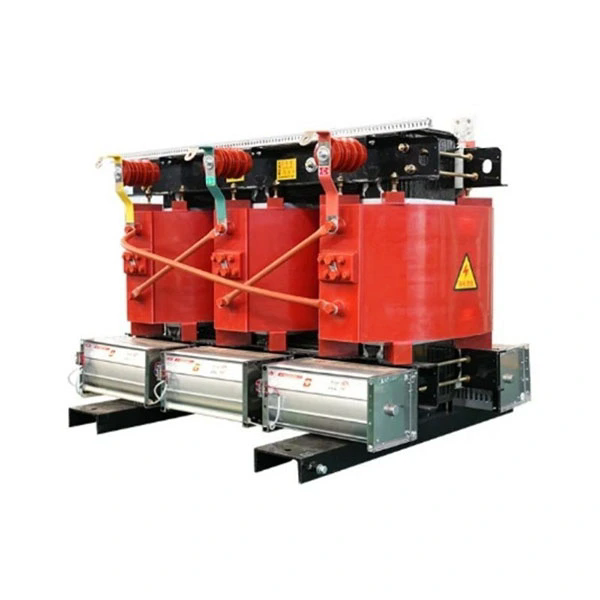

Hogyan biztosítja az öntött gyanta égésgátló teljesítményt a száraz típusú transzformátorokban?

Egy sokemeletes irodaházban, kórházban vagy adatközpontban az elektromos transzformátor gyakran lakott terek közelében található. Ellentétben a kültéri alállomásokkal, ahol olajtöltésű transzformátorok telepíthetők a tűzfalak és a robbanásgátló mögé, a beltéri telepítésekhez olyan transzformátorra van szükség, amely nem járul hozzá a tűz kialakulásához. Ez a száraz típusú transzformátor tartománya. Az a kérdés, hogy az öntött gyanta hogyan biztosítja ezekben a transzformátorokban az égésgátló teljesítményt, nem csupán tudományos kérdés; ez egy kritikus biztonsági szempont, amely meghatározza, hogy a transzformátor felszerelhető-e az épületen belül drága tűzoltó rendszerek és külön tűzvédelmi burkolatok nélkül.

Az öntött gyanta égésgátló teljesítményeSzáraz típusú transzformátorgondosan megtervezett anyagrendszer eredménye. Az epoxigyanta készítmény, a szervetlen töltőanyagok és az égésgátló adalékok együttesen önkioltó szigetelőanyagot hoznak létre, amely ellenáll a gyulladásnak és korlátozza a tűz terjedését. Ez a cikk megvizsgálja az öntöttgyanta égésgátlásának kémiáját, a hőleadás és a füstképződés fizikáját, valamint az ezeket a tulajdonságokat igazoló nemzetközi vizsgálati szabványokat. Azt is megvitatjuk, hogyan gyárunk a Lugao Power Co., Ltd.-nél. öntött gyanta száraz típusú transzformátorokat tervez és gyárt, hogy megfeleljen a legszigorúbb tűzbiztonsági követelményeknek.

Tartalomjegyzék

• 1. Mitől égésgátló az anyag?
• 2. Az öntött gyanta kémiája: Hogyan változtatják meg az adalékok az égési viselkedést
• 3. Miért fontos az alacsony hőkibocsátás beltéri telepítésnél?
• 4. Hogyan igazolják az IEC 60076-11 tesztek az égésgátló teljesítményt?
• 5. A hővezetőképesség és a lángkésleltetés kiegyensúlyozása
• 6. Gyakran Ismételt Kérdések (GYIK)
• 7. Következtetés

1. Mitől égésgátló az anyag?

Az égésgátlás nem egyetlen tulajdonság; olyan viselkedések összessége, amelyeket az anyag tűz hatásának kitéve mutat. Az égésgátló anyag ellenáll a gyulladásnak, korlátozza a láng terjedését, és a külső gyújtóforrás eltávolításakor magától kialszik. Ezeket a viselkedéseket olyan kémiai és fizikai mechanizmusok révén érik el, amelyek megzavarják az égési folyamatot. A polimer elégetéséhez három elemre van szükség: tüzelőanyagra, oxigénre és hőre. Az égésgátlók úgy fejtik ki hatásukat, hogy megzavarják ezen elemek közül egyet vagy többet. Egyes égésgátlók inert gázokat bocsátanak ki, amelyek hígítják az anyag körüli oxigénkoncentrációt. Mások endoterm bomlás útján vesznek fel hőt, és az anyagot gyulladási hőmérséklete alá hűtik. Megint mások elősegítik egy védőszénréteg kialakulását, amely elszigeteli az alatta lévő anyagot a hőtől és az oxigéntől.

Az égésgátló hatékonyságát több paraméterrel mérik. A Limiting Oxygen Index (LOI) az oxigén minimális koncentrációja a nitrogén-oxigén keverékben, amely támogatja az anyag égését. A nagyobb LOI-val rendelkező anyagot nehezebb elégetni. Referenciaként a levegő oxigénkoncentrációja körülbelül 21%. A 21% alatti LOI-val rendelkező anyagok levegőben könnyen égnek. A 28% feletti LOI-val rendelkező anyagot általában égésgátlónak tekintik. Az UL 94 teszt egy másik általános módszer a műanyagok gyúlékonyságának értékelésére. Értékeli az anyag viselkedését függőleges vagy vízszintes helyzetben, beleértve az önkioltás idejét és azt, hogy előfordul-e csepegés. Az alábbi táblázat összefoglalja a hagyományos transzformátorszigetelő anyagok fő gyúlékonysági paramétereit.

atLugao Power Co., Ltd., gyárunk olyan öntöttgyanta rendszereket állít elő, amelyek 30%-os vagy magasabb LOI-t érnek el, kombinálva az UL 94 V-0 minősítéssel. Ez azt jelenti, hogy a gyanta nem támogatja az égést normál légköri körülmények között, és gyorsan önkialszik, ha meggyullad. Ezek a tulajdonságok nélkülözhetetlenek a beltérben telepített száraz típusú transzformátorok számára, ahol a tűzbiztonság elsődleges szempont.

2. Az öntött gyanta kémiája: Hogyan változtatják meg az adalékok az égési viselkedést

Az öntöttgyanta transzformátorokban használt epoxigyanta egy hőre keményedő polimer, amely kiváló elektromos szigetelést, mechanikai szilárdságot és hőstabilitást biztosít. Azonban a módosítatlan epoxigyanta korlátozó oxigénindexe körülbelül 19-21%, ami azt jelenti, hogy levegőben ég. Annak érdekében, hogy ezt az anyagot lángálló szigetelőrendszerré alakítsák át, a gyantát töltőanyagokkal és adalékanyagokkal állítják elő, amelyek megváltoztatják az égési viselkedést. A két leggyakoribb megközelítés a szervetlen hidroxid töltőanyagok és a foszfor alapú égésgátlók alkalmazása. Az adalékanyag megválasztása és koncentrációja határozza meg az öntött gyanta végső teljesítményét.

Az alumínium-trihidrát (ATH), más néven alumínium-hidroxid, az öntöttgyanta transzformátorok legszélesebb körben használt égésgátló töltőanyaga. Amikor a gyantát körülbelül 200 °C feletti hőmérsékletnek teszik ki, az ATH endoterm bomlási reakción megy keresztül. Ez a reakció jelentős mennyiségű hőt vesz fel, lehűti a környező anyagot. Vízgőz is szabadul fel, ami hígítja az oxigénkoncentrációt a láng közelében. A reakció maradéka alumínium-oxid, amely kerámiaszerű védőréteget képez a gyanta felületén. Ez a réteg hőgátként működik, lassítva a hőátadást az alatta lévő anyaghoz. Az alábbi táblázat összefoglalja az ATH és más gyakori égésgátló töltőanyagok bomlási jellemzőit.

Lugaói gyárunkban ATH és szilícium-dioxid töltőanyagok kombinációját használjuk öntött gyanta készítményeinkben. Az ATH biztosítja az elsődleges égésgátló funkciót, míg a szilícium-dioxid javítja a gyanta hővezető képességét és mechanikai szilárdságát. A teljes töltőanyag-tartalom elérheti a 60-70 tömeg%-ot, ami jelentősen csökkenti az éghető szerves anyag mennyiségét a transzformátorban. Foszfor alapú égésgátló opciókat is kínálunk olyan alkalmazásokhoz, amelyek még magasabb tűzbiztonsági teljesítményt igényelnek. Ezek a készítmények magasabb LOI-t és gyorsabb önkioltó viselkedést érnek el.

3. Miért fontos az alacsony hőkibocsátás beltéri telepítésnél?

Az öntött műgyanta száraz típusú transzformátor égésgátló teljesítménye nem csak arról szól, hogy ég-e; az is, hogy mennyi hőt és füstöt bocsát ki, ha megég. A hőleadási sebesség (HRR) kritikus paraméter a tűzbiztonsági tervezésben. Azt méri, hogy egy anyag milyen sebességgel bocsát ki energiát égés közben. Az alacsony HRR-értékkel rendelkező anyagok kevésbé járulnak hozzá a tűz növekedéséhez, így az utasoknak több idejük lesz a kiürítésre, a tűzoltóknak pedig a helyzet ellenőrzésére. A füstképződés mértéke ugyanilyen fontos, mivel a füst az elsődleges halálok a tüzekben, és eltakarhatja a menekülési útvonalakat.

Az öntöttgyanta transzformátorokat alacsony hőleadási sebességre tervezték. A magas töltőanyag-tartalom és az ATH endoterm bomlása egyaránt hozzájárul ehhez. Amikor a gyanta tűznek van kitéve, az ATH inkább elnyeli a hőt, mintsem kiengedi. A bomlás során felszabaduló vízgőz felhígítja az éghető gázokat, csökkentve a láng intenzitását. Az alumínium-oxid maradék védőréteget képez, amely szigeteli a maradék gyantát. A nettó hatás egy olyan anyag, amely lassan ég, ha egyáltalán ég, és minimális hőt bocsát ki. Az alábbi táblázat összehasonlítja az öntött gyanta és más transzformátorszigetelő anyagok hőleadási jellemzőit.

Az öntött gyanta száraz típusú transzformátorok alacsony hőleadása és füsttermelése lehetővé teszi, hogy beltéri helyiségekben is beépítsék őket anélkül, hogy kiterjedt tűzoltó rendszerre lenne szükség. Ez csökkenti a villanyszerelés költségeit és egyszerűsíti az épület tűzbiztonsági tervezését. Azoknál a projekteknél, ahol a transzformátor lakott területek közelében található, például kórházban vagy bevásárlóközpontban, az öntöttgyanta transzformátorok alacsony tűzveszélyessége kritikus előnyt jelent. A Lugao Power Co., Ltd.-nél gyárunk úgy tervezi öntött műgyanta transzformátorainkat, hogy megfeleljenek a legszigorúbb tűzbiztonsági szabványoknak, beleértve az IEC 60076-11 F1 besorolást.

4. Hogyan igazolják az IEC 60076-11 tesztek az égésgátló teljesítményt?

Az IEC 60076-11 az a nemzetközi szabvány, amely meghatározza a száraz típusú transzformátorokra vonatkozó követelményeket. A szabvány meghatározza a tűzzel szembeni viselkedés besorolását, amelyet a transzformátor külső tűznek való kitettségét szimuláló tesztsorozat határozza meg. A tűzzel szembeni viselkedés besorolása két szinttel rendelkezik: F0 és F1. Az F0 az alapszint, az F1 pedig a magasabb szint, amely megköveteli a transzformátor önkioltását, valamint a hőleadás és a füstképződés korlátozását a teszt során.

A tűzviselkedési tesztet meghatározott mennyiségű üzemanyag (általában alkohol) meggyújtásával kell elvégezni a transzformátortól meghatározott távolságban. A teszt méri a transzformátor körüli hőmérsékletet és hőáramot, valamint azt az időt, ameddig a transzformátor önkialszik az üzemanyag elfogyasztása után. A teszt a füst és a mérgező gázok képződését is figyelemmel kíséri. Az F1 besorolás eléréséhez a transzformátornak meg kell felelnie a következő kritériumoknak:

• A transzformátor felületének csúcshőmérsékletének egy meghatározott határérték alatt kell maradnia.
• A transzformátornak az üzemanyag kimerülése után meghatározott időn belül magától ki kell aludnia.
• A hőleadás mértékének és a füstképződésnek a megadott küszöbértékek alatt kell maradnia.
• A transzformátor nem bocsáthat ki égő cseppeket, amelyek meggyújthatják a szomszédos anyagokat.
• A transzformátornak meg kell őriznie dielektromos szilárdságát a tűzpróba után.

Az alábbi táblázat összefoglalja az IEC 60076-11 tűzállósági teszt legfontosabb paramétereit és a Lugao Power Co.,Ltd. öntöttgyanta transzformátorainak jellemző teljesítményét.

Lugao-i gyárunk az IEC 60076-11 szabvány szerint teszteli öntött gyanta száraz típusú transzformátorainkat. Minden termékünkről tesztjelentéseket vezetünk, amelyeket kérésre ügyfeleink rendelkezésére bocsátunk. Ezek a jelentések dokumentált bizonyítékot adnak transzformátoraink égésgátlási teljesítményére, így ügyfeleink biztosak lehetnek abban, hogy a termék megfelel a legmagasabb tűzbiztonsági szabványoknak.

5. A hővezetőképesség és a lángkésleltetés kiegyensúlyozása

A száraz típusú transzformátorok öntött gyanta összetételének megtervezése két egymással versengő követelmény kiegyensúlyozását követeli meg: a lángállóságot és a hővezető képességet. Az égésgátlást szervetlen töltőanyagok, például ATH hozzáadásával érik el, amelyek csökkentik a gyanta éghető tartalmát. A hővezető képesség fontos a transzformátor tekercselése által termelt hő elvezetéséhez. A magasabb hővezető képesség lehetővé teszi, hogy a transzformátor alacsonyabb hőmérsékleten működjön, ami növeli hatékonyságát és élettartamát. Néhány égésgátló töltőanyag azonban viszonylag alacsony hővezető képességgel rendelkezik, és koncentrációjuk növelése ronthatja a gyanta hőteljesítményét.

A megoldás a nagy hővezető képességű töltőanyagok kiválasztásában és a töltőanyag szemcseméret-eloszlásának optimalizálásában rejlik. A szilícium-dioxidot (SiO2) és az alumínium-oxidot (Al2O3) általánosan használják töltőanyagként az öntöttgyanta transzformátorokban, mivel ezek a jó hővezető képességet elfogadható égésgátló tulajdonságokkal kombinálják. Az ATH-val kombinálva ezek a töltőanyagok égésgátlást és hővezető képességet is biztosítanak. A szemcseméret-eloszlás is fontos: a durva és finom részecskék jól osztályozott keverékével nagyobb tömörítési sűrűség érhető el, ami javítja a hővezető képességet és a mechanikai szilárdságot is. Az alábbi táblázat összefoglalja a közönséges öntöttgyanta töltőanyagok hővezető képességét.

Üzemünkben szilícium-dioxid és ATH töltőanyagok szabadalmaztatott keverékét használjuk, hogy egyensúlyt érjünk el a lángállóság és a hővezető képesség között. Öntött gyanta készítményünk 1,1-1,5 W/m·K hővezető képességet ér el, miközben a LOI értéke 30% vagy magasabb. Ez lehetővé teszi, hogy száraz típusú transzformátoraink nagy terhelésen működjenek a hőmérsékleti határértékek túllépése nélkül, miközben továbbra is biztosítják a beltéri telepítéshez szükséges tűzbiztonsági teljesítményt.

6. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi a különbség a száraz típusú transzformátorok F0 és F1 tűzállósági besorolása között?

Válasz: Az F0 az alapvető tűzállósági besorolás, az F1 pedig a magasabb besorolás. Az F0 megköveteli, hogy a transzformátor önkioltó legyen, de kevésbé szigorú határértékei vannak a hőkibocsátásra és a füstképződésre. Az F1 megköveteli, hogy a transzformátor megfeleljen a csúcshőmérsékletre, az önkioltási időre, a hőkibocsátási sebességre és a füsttermelésre vonatkozó szigorúbb határértékeknek. A lakott terekkel rendelkező épületek beltéri telepítése esetén jellemzően F1 besorolás szükséges. A Lugao Power Co., Ltd.-nél öntött gyanta száraz típusú transzformátorainkat úgy tervezték, hogy megfeleljenek az F1 besorolásnak.

2. kérdés: Az öntött gyanta égéskor mérgező gázokat termel?

Válasz: A száraz típusú transzformátorainkban használt öntöttgyanta készítmény halogénmentes, ami azt jelenti, hogy nem tartalmaz klór- vagy brómvegyületeket, amelyek mérgező és korrozív gázokat, például hidrogén-kloridot vagy hidrogén-bromidot fejleszthetnek. Öntött gyantánk elsődleges bomlástermékei a vízgőz, a szén-dioxid és az alumínium-oxid. Ezáltal az öntöttgyanta transzformátor füstje kevésbé mérgező, mint az olajjal töltött transzformátor füstje, amely mérgező égéstermékek összetett keverékét tartalmazhatja.

3. kérdés: Hogyan hasonlítható össze az öntött gyanta égésgátló teljesítménye a folyadékkal töltött transzformátoréval?

Válasz: Az öntöttgyanta transzformátorok tűzbiztonsági szempontból jelentős előnnyel rendelkeznek a folyadékkal töltött transzformátorokkal szemben. A folyadékkal töltött transzformátorok nagy mennyiségű éghető olajat tartalmaznak, amely szivároghat és tüzet okozhat a medencében. Az égő olaj hőleadási sebessége és füsttermelése sokkal magasabb, mint az öntött gyantáé. Az öntöttgyanta transzformátorok nem tartalmaznak folyékony tüzelőanyagot, és önkioltók, így sokkal biztonságosabbak a beltéri telepítéshez.

4. kérdés: Telepíthető-e öntöttgyanta transzformátor tűzoltás nélküli helyiségbe?

Válasz: Igen, az F1 besorolásnak megfelelő öntött műgyanta száraz típusú transzformátor beépíthető külön tűzoltó rendszer nélküli helyiségbe, feltéve, hogy a helyiség megfelel az építési szabályzat általános tűzbiztonsági követelményeinek. Az öntöttgyanta transzformátor alacsony tűzveszélyessége azt jelenti, hogy nem igényel ugyanolyan szintű tűzvédelmet, mint egy olajjal töltött transzformátor. A konkrét követelmények azonban a helyi építési szabályzattól és az illetékes hatóságtól függenek. Technikai csapatunk útmutatást tud nyújtani a projekt telepítési követelményeivel kapcsolatban.

5. kérdés: Milyen karbantartás szükséges az öntött műgyanta transzformátor égésgátló teljesítményének fenntartásához?

Válasz: Az öntött műgyanta transzformátor lángálló teljesítménye az anyagban rejlik, és nem romlik jelentősen az idő múlásával. A transzformátor általános megbízhatóságának biztosítása érdekében azonban továbbra is rendszeres karbantartásra van szükség. Ez magában foglalja az öntött gyanta repedésének vagy sérülésének szemrevételezését, a tekercsek és a hűtőcsatornák tisztítását a por felhalmozódásának megakadályozása érdekében, valamint a szigetelési ellenállás és a részleges kisülés időszakos vizsgálatát. A Lugao Power Co., Ltd.-nél karbantartási irányelveket és támogatási szolgáltatásokat nyújtunk száraz típusú transzformátorainkhoz.

7. Következtetés

Az öntött gyanta száraz típusú transzformátor lángálló teljesítménye egy kifinomult anyagrendszer eredménye. Az epoxigyanta biztosítja a szerkezeti és elektromos szigetelést, míg az ATH töltőanyag az endoterm égésgátló mechanizmust. A szilícium-dioxid töltőanyag javítja a hővezető képességet és a mechanikai szilárdságot. Ezek az alkatrészek együttesen olyan transzformátor szigetelőanyagot alkotnak, amely ellenáll a gyulladásnak, gyorsan kialszik, és minimális hőt és füstöt bocsát ki. Ezek a tulajdonságok elengedhetetlenek olyan beltéri telepítéseknél, ahol a tűzbiztonság elsődleges szempont.

A Lugao Power Co., Ltd.-nél gyárunk öntött gyanta száraz típusú transzformátorokat tervez és gyárt, amelyek megfelelnek a legmagasabb tűzbiztonsági követelményeknek. Termékeinket az IEC 60076-11 szerint tesztelték, és elérik az F1 besorolást. Elkötelezettek vagyunk amellett, hogy ügyfeleink számára megbízható, biztonságos és hatékony transzformátormegoldásokat kínáljunk. Akár új épületet tervez, akár meglévő elektromos rendszert korszerűsít, kérjük, vegye fel a kapcsolatot műszaki csapatunkkal, hogy megbeszéljük igényeit.

Lépjen kapcsolatba a Lugao Power Co., Ltd.-vel. mahogy többet megtudjon öntött műgyanta száraz típusú transzformátorainkról és arról, hogyan tudnak megfelelni tűzbiztonsági követelményeinek.
