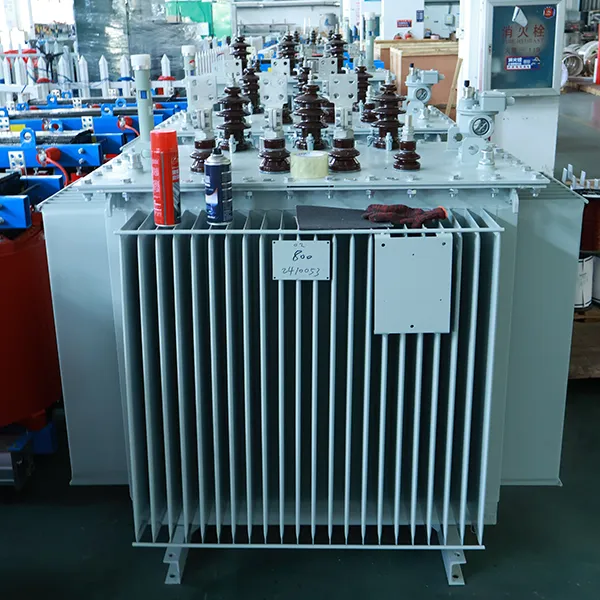

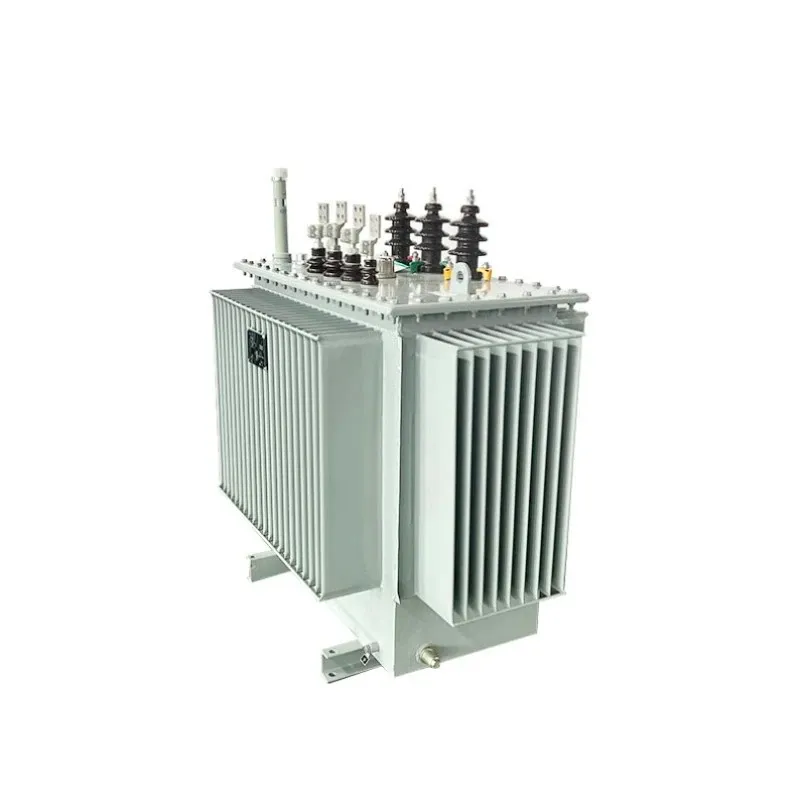

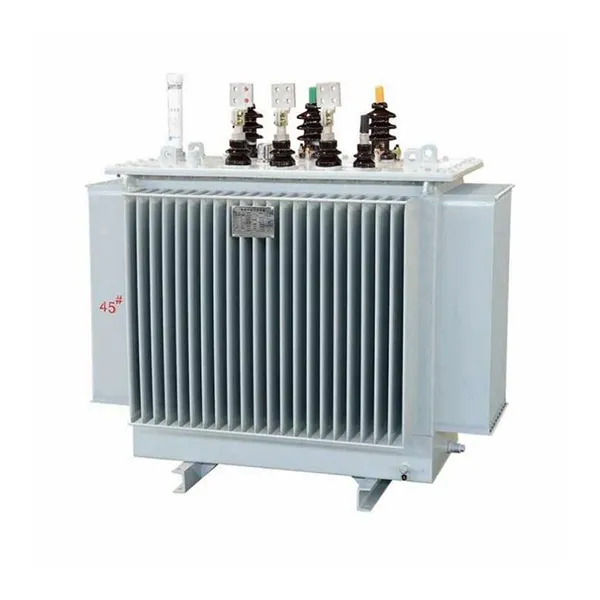

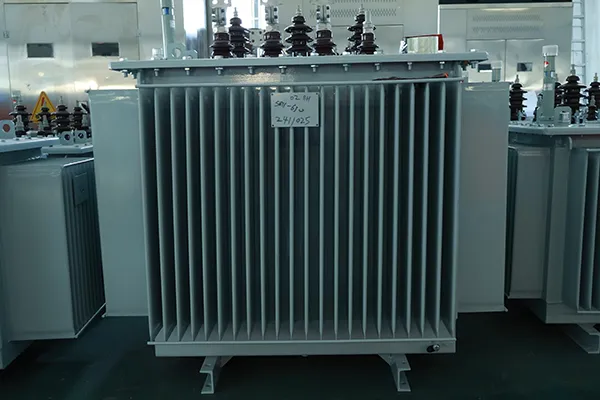

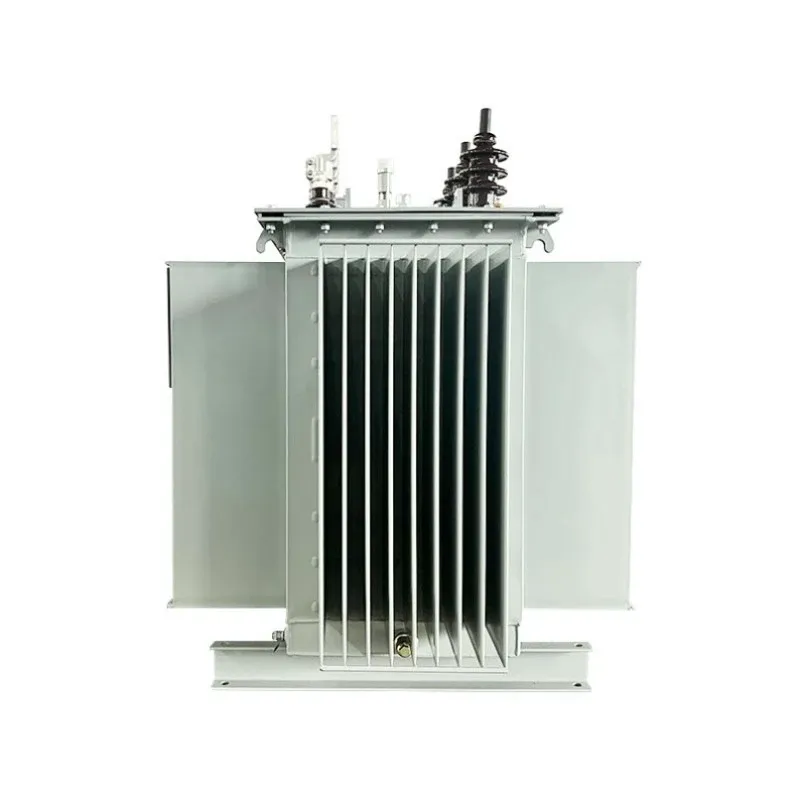

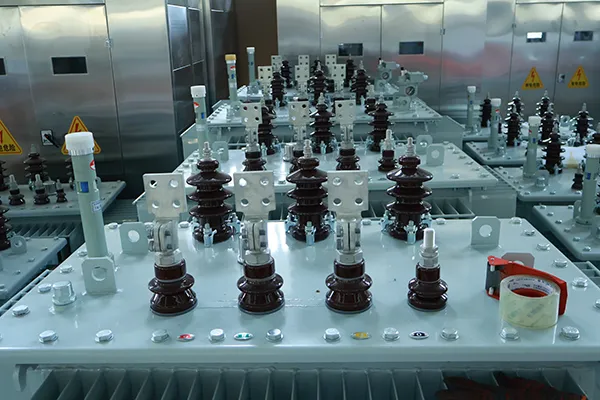

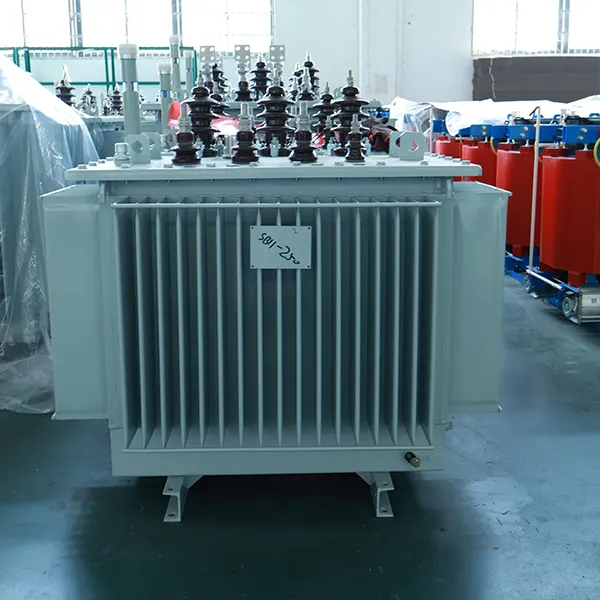

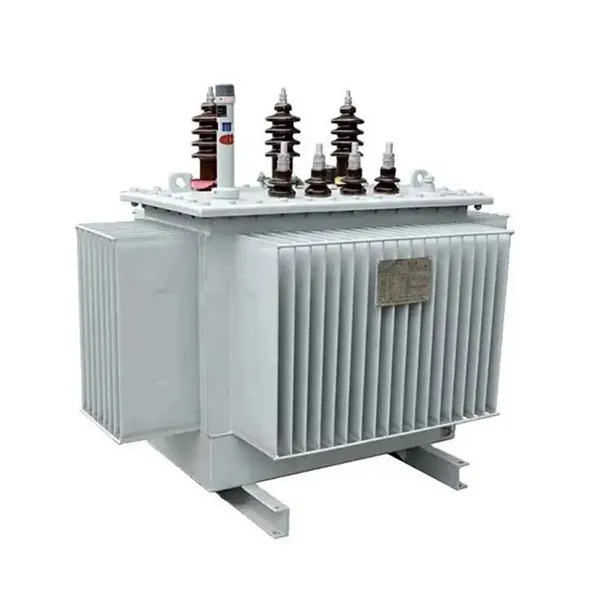

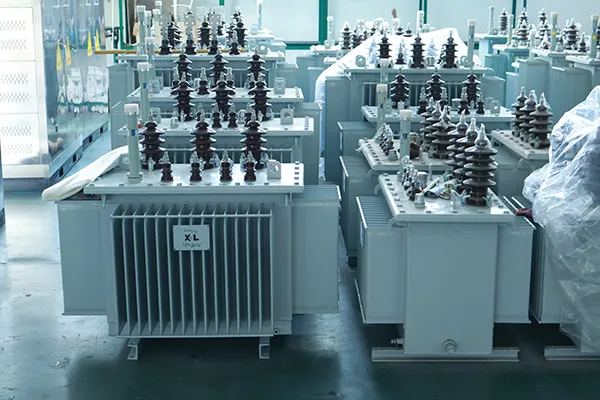

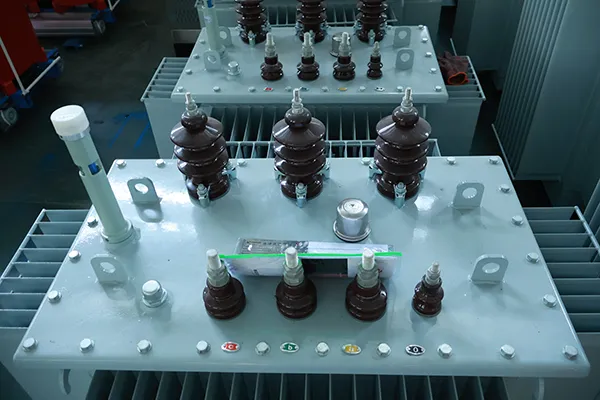

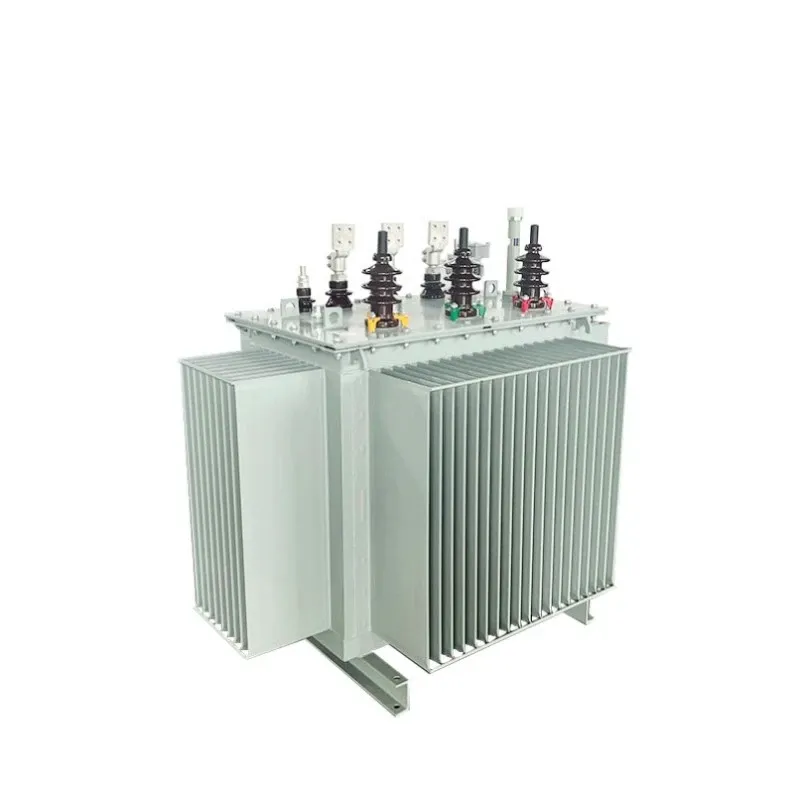

Nagyfrekvenciás olajhűtéses elektromos transzformátor

A Lugao Power nagyfrekvenciás olajhűtéses elektromos transzformátorát kifejezetten 1 kHz és 20 kHz közötti frekvenciákra tervezték, ami kritikus követelmény a modern PWM invertereknél, indukciós fűtőberendezéseknél és elektromos járművek töltőállomásainál. Ellentétben a szabványos 50/60 Hz-es transzformátorokkal, amelyek magasabb frekvenciákon túl nagy magveszteséget szenvednek, egységeink fejlett amorf ötvözetből vagy szemcseorientált szilíciumacél magokból készülnek speciális olajba merülő hűtőrendszerrel kombinálva.

Ez a kialakítás hatékonyan kezeli a nagyfrekvenciás működésben szokásos "bőrhatás" és közelségi hatás veszteségeit. Az olaj nemcsak kiváló dielektromos szigetelőként működik, amely nagy feszültségállóságot biztosít, hanem hatékonyan elvezeti a hőt a magból és a tekercsekből. Ez kompakt helyet, nagyobb teljesítmény/tömeg arányt és rendkívüli megbízhatóságot eredményez a zord környezeti feltételek mellett.

Termékparaméterek (specifikáció)

Technikai csapatunk személyre szabhatja az Ön egyedi igényei alapján. Az alábbiakban a nagyfrekvenciás olajhűtéses elektromos transzformátor szabványos tartományai találhatók:

Termékjellemzők és alkalmazás (Kérdések és válaszok formátum)

K: Miért válassza az olajhűtést a léghűtés helyett a nagyfrekvenciás alkalmazásokhoz?

V: A nagyfrekvenciás működés létrehozza a "bőrhatást", ahol az áram a vezető felületén folyik, intenzív helyi hőt generálva. A léghűtés gyakran nem elegendő a kompakt kialakításokhoz. Olajhűtéses megoldásunk nagy dielektromos folyadékkal veszi körül a tekercseket, amely 10-szer hatékonyabban vonja ki a hőt, mint a levegő. Ez megakadályozza a forró pontok kialakulását, meghosszabbítja a szigetelés élettartamát, és lehetővé teszi a nagyfrekvenciás olajhűtéses elektromos transzformátor számára, hogy 50°C-os környezeti környezetben is fenntartsa a 100%-os működési ciklust.

K: Hogyan oldja meg a Lugao Power a "parazita kapacitás" problémáját magas frekvenciákon?

V: Ez egy kritikus fájdalompont. A magas frekvencia növeli a parazita kapacitást, ami EMI-zajhoz és meghajtó meghibásodásához vezet. A Lugao Power Co., Ltd.-nél speciális interleaved tekercselési technikát alkalmazunk egy DMD (Dacron Mylar Dacron) szigetelő gáttal kombinálva, amely kifejezetten az olajmerítésre vonatkozik. Ez körülbelül 30%-kal csökkenti a parazita kapacitást a szabványos rétegtekercses kialakításokhoz képest, tiszta kapcsolási hullámformákat biztosítva.

K: Mely iparágakban használják ezt a speciális olajhűtéses nagyfrekvenciás modellt?

V: A nagyfrekvenciás olajhűtéses elektromos transzformátor zord körülmények között is kiváló.

1. Megújuló energia: szélátalakítók és napelemes inverterek (hálózati leválasztás).

2. Tengeri és mélytengeri: ROV-k és fedélzeti teljesítmény (ahol a sópermet és a vibráció állandó).

3. EV-töltés: Nagy teljesítményű, nem integrált gyorstöltők, amelyek kis helyigényűek.

4. Vasutak: Segéd tápegységek nagysebességű vonatokhoz.

K: Mi az olaj karbantartási ütemterve?

V: Minimális. Ellentétben a szabványos teljesítménytranszformátorokkal, amelyek az ívelés miatt lebontják az olajat, a nagyfrekvenciás egységeink alacsonyabb állandósult állapotú fluxussal működnek. Évente javasoljuk a dielektromos szilárdság vizsgálatát, de az olaj jellemzően 10+ évig bírja a tömített, oxigénmentes szerkezet miatt.

Gyártási részletek és minőségbiztosítás

Core Manufacturing

ZDKH-75 nagysebességű vágóvonalakat használunk annak biztosítására, hogy a szilíciumacélon a sorja 0,02 mm-nél kisebb legyen. A nagyfrekvenciás olajhűtéses elektromos transzformátorok esetében ez a pontosság létfontosságú az örvényáram-veszteségek csökkentése érdekében nagy kapcsolási sebességeknél.

Tekercselés és összeszerelés

A tekercseket CNC vezérlésű gépeken gyártják a pontos feszítés érdekében. A tekercselés után minden egység vákuumnyomásos impregnáláson (VPI) esik az olaj bevezetése előtt. Ez eltávolítja az összes nedvességet a cellulóz szigetelésről, és megakadályozza a hidrogén távozását működés közben.

A „Lugao” összehasonlítási előny

Miért válassza a Lugao Power Co., Ltd.-t?

Nem csak egy gyár vagyunk; megoldásszállító vagyunk. Míg sok beszállító kínál "nagyfeszültségű" vagy "száraz típusú" egységeket, kevesen ismerik a nagyfrekvenciás olajhűtéses elektromos transzformátorok tervezésének fizikáját. Teljes típusvizsgálati jelentéseket készítünk, beleértve a rövidzárlati és hőfutási teszteket is. Logisztikai csapatunk professzionális csomagolást (ISO 6583 tanúsítvánnyal rendelkező fa + lengéscsillapítók) biztosít a globális tengeri/légi fuvarozáshoz.

Ügyfélbeszerzés GYIK

1. kérdés: Testreszabhatja az impedanciát, hogy megfeleljen az IGBT kapcsolóáramkörömnek?

V: Igen. Pontosan beállítjuk a szivárgási induktivitást. Csak adja meg kapcsolási frekvenciáját (pl. 16 kHz) és topológiáját (Full-bridge/LLC), és mi megtervezzük a nagyfrekvenciás olajhűtéses elektromos transzformátort.

Q2: Mi az a MOQ?

V: Egy darab. Támogatjuk a prototípus-fejlesztést és a kis szériás kísérleti projekteket a tömeggyártás előtt.

Q3: Hogyan akadályozza meg az olajszivárgást a szállítás során?

V: Az egységeket "száraz" (olajtól elkülönítve) vagy "töltött" szállítjuk az Ön preferenciáitól függően. Ha meg van töltve, a tartályt száraz levegővel 0,03 MPa-ra 12 órán keresztül nyomás alá helyezzük, hogy a szállítás előtt ellenőrizzük a nulla nyomásesést.

4. kérdés: Ad-e mintákat a teszteléshez?

V: Abszolút. Arra biztatjuk ügyfeleinket, hogy teszteljék hatékonysági mutatóinkat jelenlegi beszállítóikkal összehasonlítva. Biztosak vagyunk benne, hogy a nagyfrekvenciás olajhűtéses elektromos transzformátor felülmúlja a szabványos egységeket a hőképezési tesztekben.

A transzformátorok tervezésének és tesztelésének meg kell felelnie a következő szabványoknak:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Tápegység transzformátorok”

GB/T6451-2015 《Az olajba merülő teljesítménytranszformátorok specifikációi és műszaki követelményei》

JB/T3837-2010 《Típusmegjelölések összeállítási módja transzformátortermékekhez》

GB/T311.1-3.11-97 《Szigeteléskoordinációs és nagyfeszültségű vizsgálati technikák nagyfeszültségű átviteli és átalakító berendezésekhez》

GB10237-88 《Szigetelési szintek és dielektromos vizsgálatok teljesítménytranszformátorokhoz – Külső szigetelési léghézagok》

GB7595-87 „Minőségi szabvány az üzemben lévő transzformátorolajhoz”

GB7328-87 „Hangszint mérése transzformátorokhoz”

GB7534-87 《Részleges kisülés mérése》

GB/T15164-94 《Betöltési útmutató olajba merülő teljesítménytranszformátorokhoz》

DL/T586-95 《Műszaki útmutató a teljesítmény-felhasználók gyártásfelügyeletéhez》

GB/T311.1-3.11-97 《Szigeteléskoordinációs és nagyfeszültségű vizsgálati technikák nagyfeszültségű átviteli és átalakító berendezésekhez》

GB2536-1990 „Transformer Oil”

JB/T56011-92 《Termékminőségi osztályozás olajba merülő teljesítménytranszformátorokhoz》

ZBK41005-89 《6-220KV transzformátorok hangszintje》
