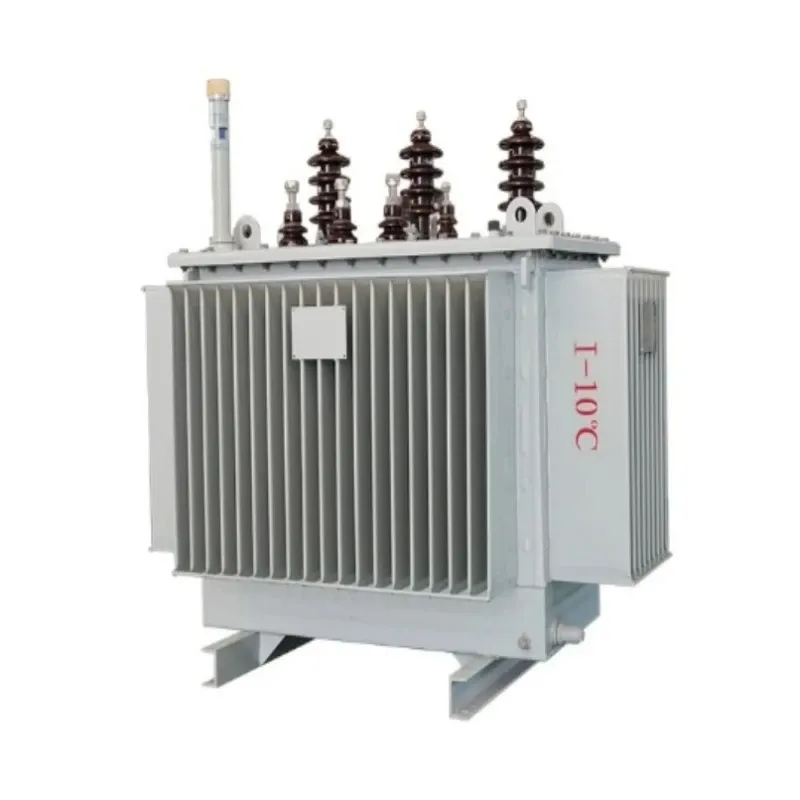

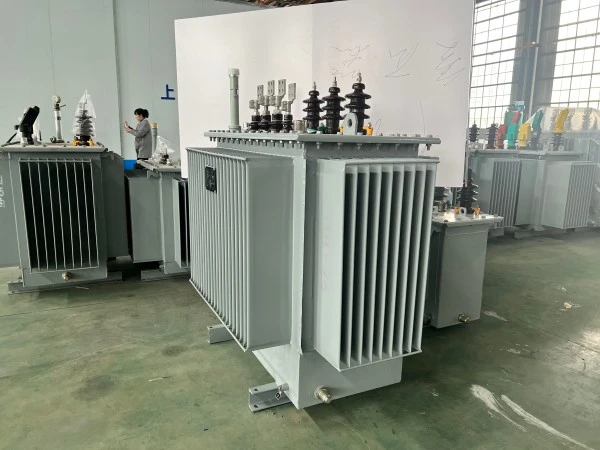

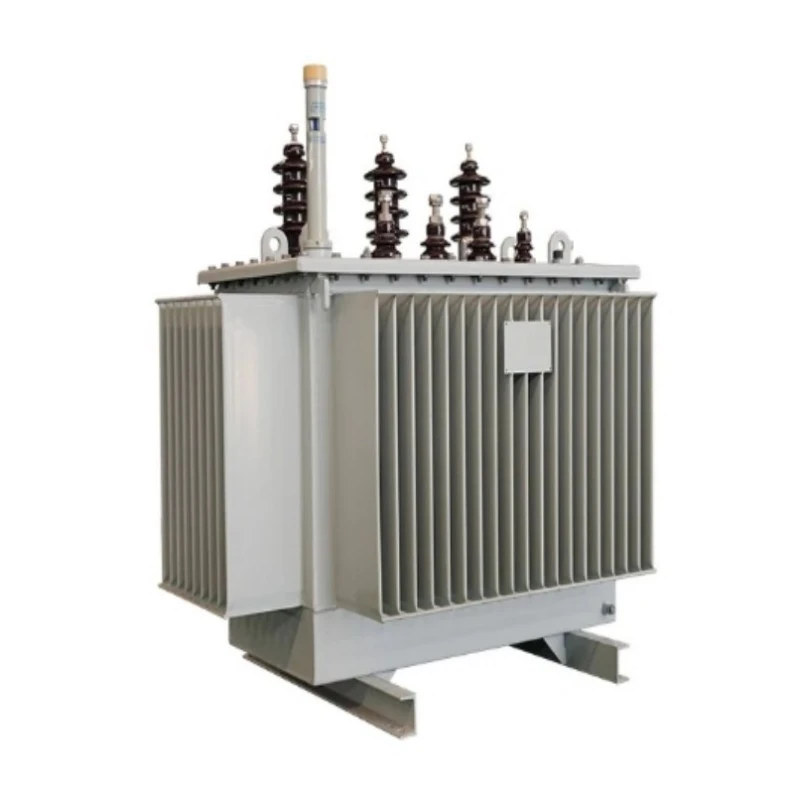

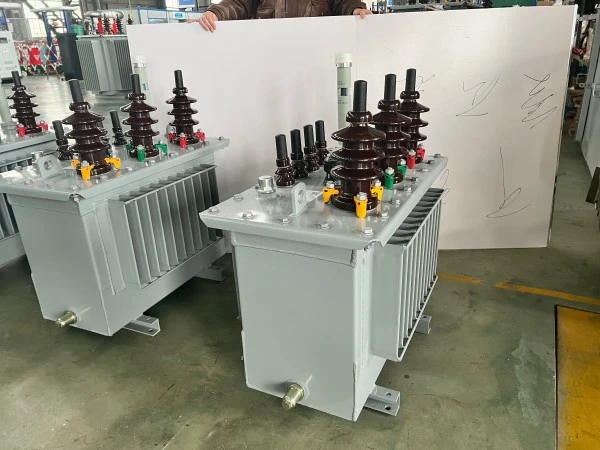

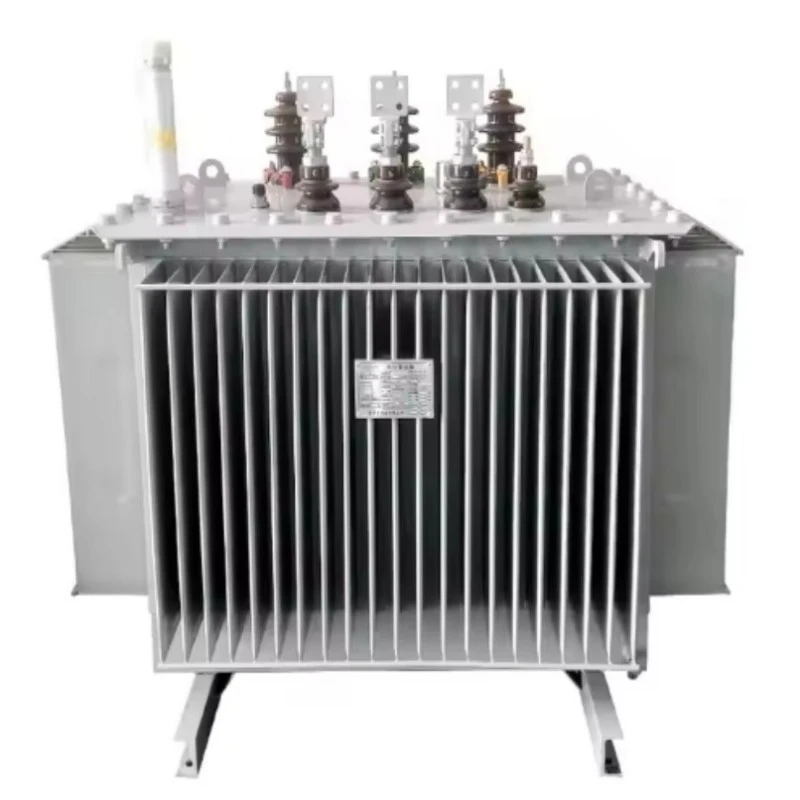

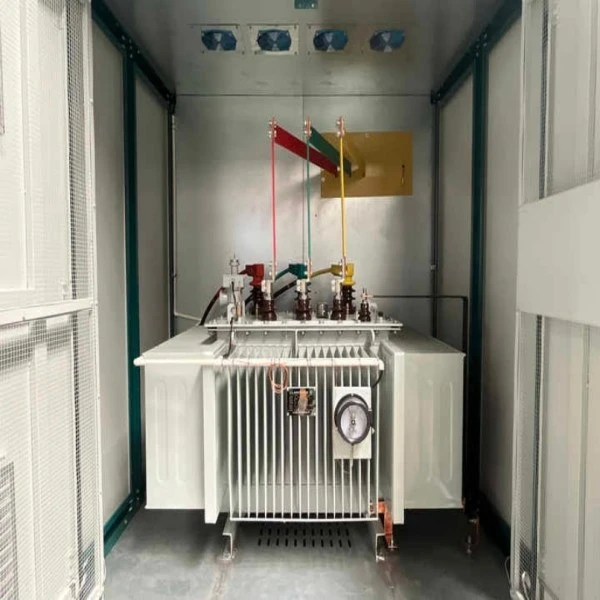

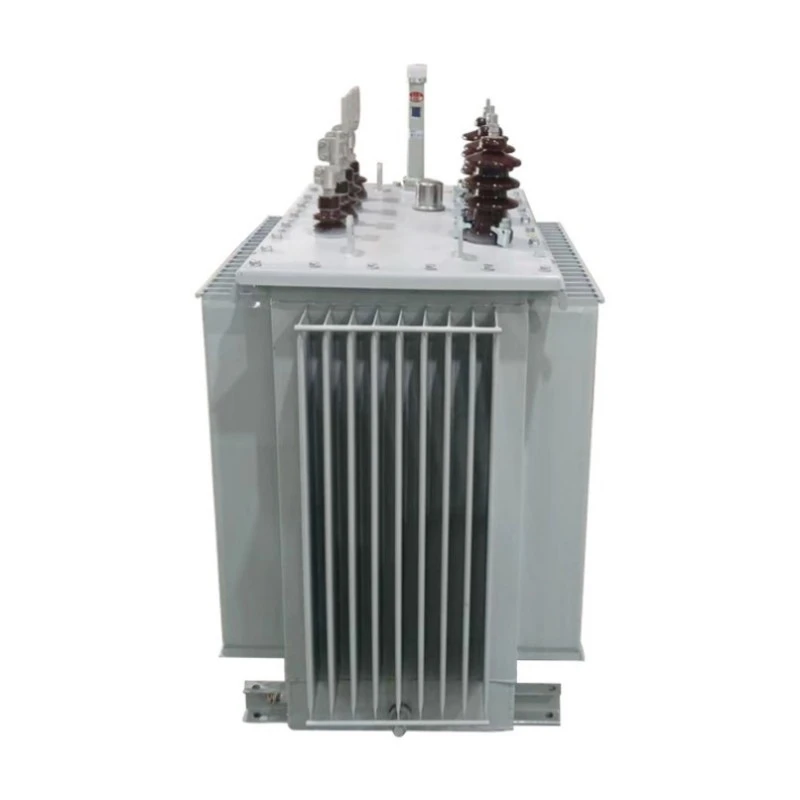

S13 egyfázisú olajba merülő elektromos transzformátor

Az S13 egyfázisú, olajba merülő elektromos transzformátort kifejezetten egyfázisú tápellátási alkalmazásokhoz tervezték, mint például a vidéki villamosítás, a lakossági oszlopra szerelt elosztás és a könnyű kereskedelmi felhasználás. A termék megvásárlásával egy rendkívül hatékony, kis veszteségű transzformátort kap, amely jelentősen csökkenti az üresjárati veszteségeket a hagyományoshoz képest.S9ésS11 sorozat, amely mérhető energiamegtakarítást biztosít élettartama során.

Ez a transzformátor nagy áteresztőképességű szemcseorientált szilíciumacél maggal rendelkezik, lépcsőzetes átlapolt csuklós kialakítással, vagy opcionálisan amorf ötvözet maggal a még alacsonyabb veszteség érdekében. Az olajba merülő hűtőrendszer kiváló hőkezelést biztosít, míg a teljesen tömített hullámkarton tartályszerkezet megakadályozza az olaj oxidációját és a nedvesség bejutását, drámaian csökkentve a karbantartási igényeket. Kompakt, könnyű kialakítása megkönnyíti a rúdra szerelést és szállítást.

A termék jellemzői és alkalmazása

Jellemzők

Megfelel vagy meghaladja az IEC, ANSI, GB és SANS szabványokat

Rendkívül alacsony üresjárati veszteség, akár 30%-kal alacsonyabb, mint az S11 sorozatnál

Teljesen lezárt hullámkarton tartály kialakítás, konzervátor nélkül

Nagy túlterhelési kapacitás és kiváló termikus stabilitás

Alacsony zajszint, ideális lakóövezetekhez

Kiváló rövidzárlatállóság

Kompakt és könnyű oszlopra vagy platformra szerelhető telepítésekhez

Széles feszültség leágazási tartomány a hálózati rugalmasság érdekében

Környezetbarát szigetelőolaj lehetőségek állnak rendelkezésre

Karbantartásmentes működés normál üzemi körülmények között

Kérdések és válaszok: Key Product Insights

K: Mi az egyfázisú olajba merülő transzformátor?

V: Aegyfázisú olajba merülő transzformátor egy olyan elosztó transzformátor, amely szigetelőolajat használ a hűtéshez és a szigeteléshez, és egyfázisú elektromos rendszereken való működésre tervezték. Általában lakóövezetekben, vidéki áramelosztásban és könnyű kereskedelmi alkalmazásokban használják, ahol nincs szükség háromfázisú áramellátásra. Az olajmerítés kiváló hőelvezetést biztosít, és megvédi a belső alkatrészeket a környezeti tényezőktől.

K: Hogyan ér el az S13 sorozat nagyobb energiahatékonyságot, mint a korábbi modellek?

V: Az S13 sorozat nagyobb hatékonyságot ér el két kulcsfontosságú fejlesztés révén: először is, a nagy áteresztőképességű, hidegen hengerelt szemcseorientált szilícium acél használata lépcsős átlapolt ízületi magszerkezettel jelentősen csökkenti a hiszterézist és az örvényáram-veszteségeket. Másodszor, az opcionális amorf ötvözet magok tovább csökkentik az üresjárati veszteségeket akár 50%-kal a hagyományos szilíciumacélhoz képest. Ezek a fejlesztések olyan üresjárati veszteségértékeket eredményeznek, amelyek 30%-kal alacsonyabbak az S11 sorozatnál, és messze elmaradnak a nemzeti energiaszabványoktól.

K: Miért fontos a teljesen zárt szerkezet az egyfázisú transzformátorok számára?

V: Az egyfázisú transzformátorokat gyakran a szabadban telepítik, változó időjárási viszonyok mellett. A teljesen tömített hullámkarton tartály szükségtelenné teszi a konzervátort, és megakadályozza a közvetlen érintkezést a szigetelőolaj és a légköri levegő között. Ez megakadályozza a nedvesség felszívódását és az olaj oxidációját, amelyek a szigetelés romlásának elsődleges okai. Ennek eredményeként a transzformátor élettartama során nem igényel olajcserét vagy karbantartást, ami jelentősen csökkenti az üzemeltetési költségeket.

K: Használható ez a transzformátor megújuló energiaforrásokhoz?

V: Igen. Az S13 egyfázisú, olajba merülő transzformátor kiválóan alkalmas kisméretű megújuló energiarendszerekhez, például tetőtéri napelemes berendezésekhez, mikro-hidroprojektekhez és lakossági energiatároló rendszerekhez. Nagy hatékonysága és a feszültségingadozások kezelésére való képessége ideálissá teszi a teljesítmény növelésére vagy csökkentésére elosztott termelési rendszerekben.

Fő alkalmazási forgatókönyvek

Vidéki villamosítás:Megbízható egyfázisú áramellátást biztosít távoli falvak, farmok és mezőgazdasági tevékenységek számára minimális veszteséggel.

Lakossági oszlopra szerelt elosztás:Ideal for residential communities where single-phase supply is standard, offering compact size and low noise.

Könnyű kereskedelmi épületek:Kis üzletekben, irodákban és vidéki kereskedelmi központokban használják, ahol hatékony áramelosztásra van szükség.

Megújuló energia integráció:Alkalmas lakossági napelemes rendszerek feszültségének emelésére vagy mini-hálózatokról való lelépésre.

Ideiglenes építési teljesítmény:A könnyű kialakítás lehetővé teszi a könnyű telepítést az építkezések ideiglenes áramszükségleteihez.

Termékparaméter (specifikáció)

Table: S13 Single Phase Oil Immersed Transformer – Typical Specifications (11kV / 0.23kV or 0.4kV)*

Gyártási részletek

Alapanyag és folyamat

Az S13 egyfázisú, olajba merülő elektromos transzformátormag nagy áteresztőképességű, hidegen hengerelt szemcseorientált szilícium acélból készült, 45°-os lépcsős átlapolt csatlakozással. A legnagyobb hatékonyságot igénylő alkalmazásokhoz egy amorf ötvözet mag áll rendelkezésre, amely akár 50%-kal csökkenti az üresjárati veszteségeket a hagyományos szilíciumacélhoz képest. A mag precíziósan nyírt, és félszáraz üvegszalaggal van kötve a vibráció és a zaj minimalizálása érdekében.

Tekercselés szerkezete

Mind a nagyfeszültségű, mind a kisfeszültségű tekercselés oxigénmentes rézvezetőből készül, ami nagy vezetőképességet és minimális ellenállási veszteséget biztosít. Az alacsony feszültségű tekercs fólia vagy spirális szerkezetű, hosszanti olajcsatornákkal, jelentősen javítva a mechanikai szilárdságot és a rövidzárlat-tűrő képességet.

Szigetelő és hűtőrendszer

Standard hűtő- és dielektromos közegként kiváló minőségű ásványi szigetelőolajat használnak. Kérésre környezetbarát, magas tűzpontú szigetelőfolyadékok is rendelkezésre állnak. Az olaj-papír szigetelőrendszer szigorú vákuumszárítási és olajfeltöltési folyamatokon megy keresztül, megszüntetve a maradék nedvességet és a légbuborékokat, így biztosítva a részleges kisülés kezdőfeszültségét, amely jóval meghaladja a szabványos követelményeket.

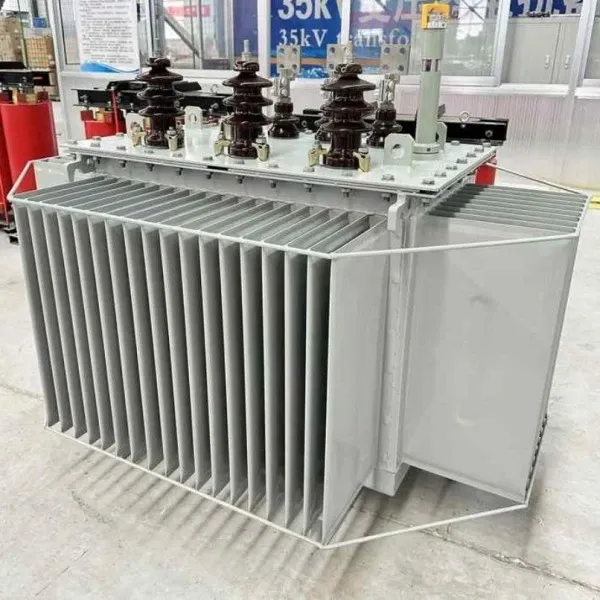

Tartály és tömítés

A tartály hullámlemezes kialakítású, amely egyaránt biztosítja a hőelvezetést és a hőtágulás kompenzációját, így nincs szükség külső konzervátorra. A teljesen tömített szerkezet megakadályozza az olaj oxidációját és a nedvesség bejutását, biztosítva a karbantartásmentes működést a transzformátor élettartama alatt. A nyomáscsökkentő szelep és az olajszintmérő az alapfelszereltség részét képezi.

Kérdések és válaszok: Gyártás és minőség

K: Milyen minőségi vizsgálatokat végeznek az egyes transzformátorokon?

V: Minden S13 egyfázisú transzformátoron átesik egy átfogó rutin- és típusteszten a kiszállítás előtt, beleértve az üresjárati veszteség és a terhelési veszteség mérését, a rövidzárlati impedancia teszteket, az indukált túlfeszültség-ellenállási teszteket, a részleges kisülési teszteket és a villámimpulzus-teszteket. Minden vizsgálati eredmény dokumentált és nyomon követhető.

K: Hogyan járul hozzá a hullámkarton tartály kialakítása a megbízhatósághoz?

V: A hullámkarton tartály kialakítása három kritikus funkciót lát el: megnöveli a felületet a hatékony hőelvezetés érdekében, rugalmas tágulási kapacitást biztosít az olajtérfogat hőmérséklet-változásokhoz való alkalmazkodása érdekében, és teljesen zárt környezetet hoz létre, amely elszigeteli az olajat a külső szennyeződésektől. Ezzel szükségtelenné válik az olajtartály és a légtelenítő rendszer, csökkentve a lehetséges meghibásodási pontokat és leegyszerűsítve a karbantartást.

K: Mennyi ennek a transzformátornak a várható élettartama?

V: Normál üzemi körülmények között az S13 egyfázisú, olajba merülő elektromos transzformátort legalább 30 évre tervezték. A teljesen tömített konstrukció és a kiváló minőségű anyagok hosszú távú megbízhatóságot biztosítanak olajcsere vagy magkarbantartás nélkül.

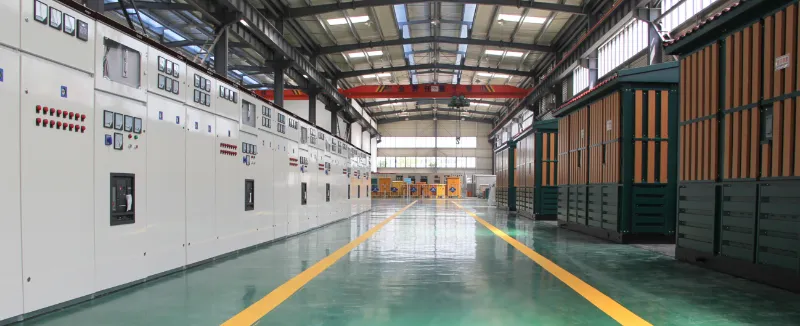

Gyártási képesség

A Lugao Power modern transzformátor gyártósorokat üzemeltet, amelyek fejlett tekercseléssel, magvágással, vákuumszárítással és tesztelő berendezésekkel vannak felszerelve. Támogatjuk az OEM és ODM gyártást, és testreszabott megoldásokat kínálunk a feszültségre, kapacitásra, frekvenciára és nemzetközi szabványokra vonatkozóan, biztosítva a stabil minőséget és a megbízható szállítást.

Termék értékesítés utáni szolgáltatás

A transzformátor beszerelése és üzembe helyezése után garantáltan szivárgásmentes lesz, a festék pedig garantáltan nem hámlik le és nem fakul. 5 év garancia és élethosszig tartó műszaki támogatás biztosított; a jótállási időn belül a normál használat során fellépő minőségi problémákat fedezzük.

Minden S13 egyfázisú transzformátorra kiterjed az élettartamra szóló szerviztámogatás, amely biztosítja a pótalkatrészek hosszú távú elérhetőségét és a műszaki segítséget.

Az élettartam meghatározott működési feltételek mellett nem kevesebb, mint 30 év.

A berendezés meghibásodása esetén a szállító a vevő értesítésének kézhezvételétől számított egy órán belül válaszol, belföldön pedig 24 órán belül a helyszínre küldi a műszaki személyzetet.

Szolgáltatási kötelezettségvállalás

Az S13 egyfázisú olajba merülő elektromos transzformátor szigorúan az ISO 9001:2015/2018 minőségirányítási rendszer követelményeinek megfelelően készül, biztosítva, hogy a termék a gyár elhagyása előtt 100%-ban megfeleljen a minőségi szabványoknak.

Cégünk átfogó értékesítés előtti, értékesítési és értékesítés utáni szolgáltatást nyújt az ügyfelek elégedettségének biztosítása érdekében.

Cégünk 5 év garanciát és élethosszig tartó műszaki támogatást kínál. Bármilyen minőségi probléma esetén ingyenesen megjavítjuk vagy kicseréljük a terméket, ezzel biztosítva a vásárlók 100%-os elégedettségét.

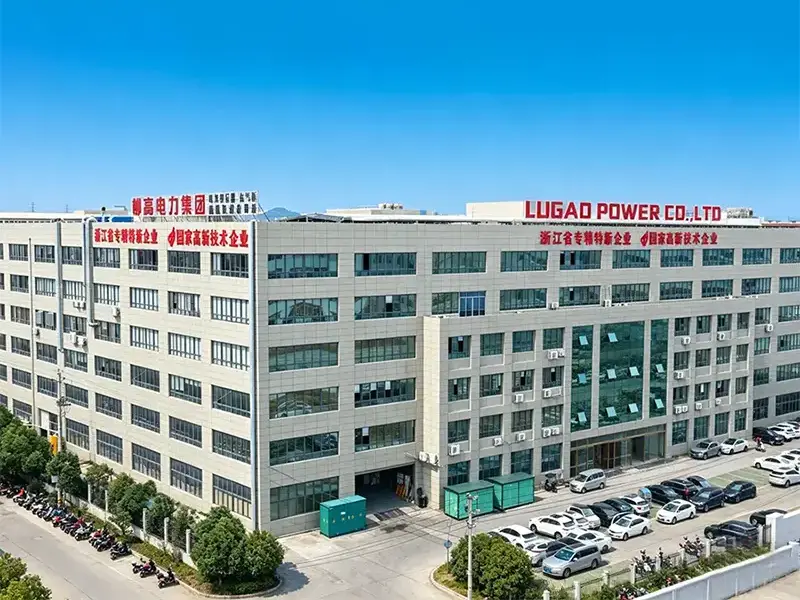

Gyári erő
