Hogyan válasszuk ki a megfelelő doboz típusú alállomást projektje számára

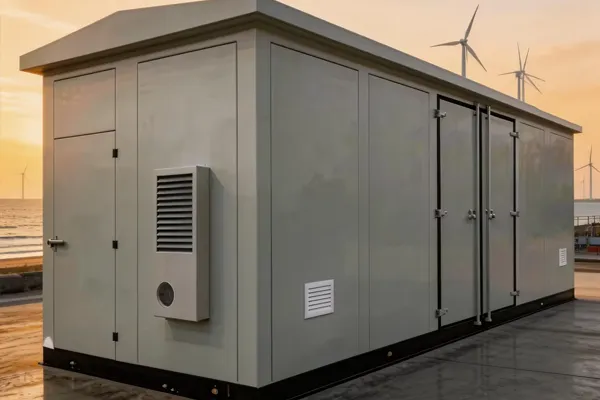

A Doboz típusú alállomásegy kompakt áramelosztási megoldás, amely integrálja a nagyfeszültségű kapcsolóberendezéseket, transzformátor, kisfeszültségű elosztó berendezések és védőberendezések egy előre gyártott szekrénybe. Széles körben használják ipari parkokban, kereskedelmi épületekben, lakóközösségekben, megújuló energia projektekben, bányatelepek és ideiglenes áramellátó rendszerek.

Erőátviteli és elosztó berendezések gyártójaként a Lugao transzformátorokat, kapcsolóberendezéseket, megszakítók, szakaszolók, villámhárítók, CT/PT/VT és testreszabott OEM/ODM megoldások közüzemi célokra, ipari és infrastrukturális projektek. A projekt követelményei alapján a Lugao támogatja az ügyfeleket műszaki konfiguráció, termékválasztás és testreszabott alállomási megoldások.

Mi az a doboz típusú alállomás?

A doboz típusú alállomást előre gyártott alállomásnak vagy kompakt alállomásnak is nevezik. Úgy tervezték, hogy középfeszültségű áramot kapnak, alacsony feszültségűvé alakítják át, és biztonságosan elosztják a villamos energiát a végfelhasználók között.

Fő komponensek

• Nagyfeszültségű egység:A bejövő teljesítmény szabályozására, védelmére és kapcsolására szolgál.
• Transzformátor egység:A feszültséget a projekt elosztási követelményeinek megfelelően alakítja át.
• Kisfeszültségű egység:Elosztja az áramot az elektromos terhelésekhez és a végső áramkörökhöz.
• Melléklet:Megvédi a belső berendezéseket az időjárástól, a portól és a külső hatásoktól.
• Védőeszközök: Help ensure safe operation during overload, short circuit or fault conditions.

Miért választanak a projekttulajdonosok a doboz típusú alállomásokat?

• Kompakt szerkezet:Telephelyet takarít meg a hagyományos alállomásokhoz képest.
• Gyors telepítés:A gyárilag összeszerelt kialakítás csökkenti a helyszíni építési időt.
• Rugalmas alkalmazás:Alkalmas ipari, kereskedelmi, önkormányzati és megújuló energia projektekhez.
• Megbízható védelem:A zárt szerkezet javítja a berendezés biztonságát és működési stabilitását.
• Egyedi konfiguráció:Feszültségszint, kapacitás, elrendezés és helyszíni feltételek szerint tervezhető.

Főbb tényezők a doboz típusú alállomás kiválasztásánál

1. Erősítse meg a feszültségszintet

A feszültségszintnek meg kell egyeznie a projekt hálózati csatlakozási és terhelési követelményeivel. Gyakori konfigurációk magában foglalja a középfeszültségű bemenetet és az alacsony feszültségű kimenetet az elosztó hálózatokhoz.

• Ellenőrizze a bejövő hálózati feszültséget.
• Erősítse meg a végfelhasználó berendezéshez szükséges kimeneti feszültséget.
• Biztosítsa a helyi elektromos szabványok és projektspecifikációk betartását.

2. Számítsa ki a transzformátor kapacitását

A transzformátor kapacitása az egyik legfontosabb kiválasztási tényező. Az alulméretezett kapacitás túlterhelést okozhat, míg a túlméretezett kapacitás növelheti a beruházást és az energiaveszteséget.

• Számítsa ki a teljes csatlakoztatott terhelést.
• Fontolja meg a terhelés növekedését a jövőbeni bővítéshez.
• Értékelje a csúcsigényt és a folyamatos működési követelményeket.
• Válassza ki a transzformátor típusát a hatékonyság, a környezet és a karbantartási igények alapján.

3. Értékelje a telepítési környezetet

A helyszíni feltételek közvetlenül befolyásolják a burkolat kialakítását, a szigetelés szintjét, a szellőzést és a védelmi fokozatot.

• Kültéri telepítés:Időjárásálló, korrózióálló és szellőző kialakítást igényel.
• Magas hőmérsékletű területek:Megfelelő hőelvezetésre és transzformátoros hűtésre van szükség.
• Poros vagy párás környezetben:Magasabb burkolatvédelmet és tömítési teljesítményt igényel.
• Magaslati helyek:Különleges szigetelési tervezést és műszaki beállítást igényelhet.

4. Válassza ki a megfelelő elrendezést

A belső elrendezésnek támogatnia kell a biztonságos működést, az egyszerű karbantartást és a hatékony kábelcsatlakozást.

• Európai stílusú elrendezés:Általában kompakt és integrált elosztórendszerekhez használják.
• Amerikai stílusú elrendezés:Gyakran használják ott, ahol a transzformátor és a kapcsolási funkciók szorosan integrálódnak.
• Testreszabott elrendezés:Alkalmas speciális hely-, kábelirány- vagy működési igényű projektekhez.

5. Tekintse át a védelmi és biztonsági követelményeket

A biztonsági tervezésnek ki kell terjednie az elektromos védelemre, a mechanikai védelemre és a kezelő biztonságára.

• Túlterhelés és rövidzárlat elleni védelem
• Földelési rendszer tervezése
• Reteszelési és működési biztonsági intézkedések
• Ívvédelmi és hibaleválasztási lehetőségek
• Tiszta figyelmeztető címkék és karbantartási hozzáférés

Doboz típusú alállomás kiválasztási táblázat

Kiválasztási tényező	Mit kell ellenőrizni	Miért számít	Javasolt intézkedés
Feszültségszint	Bejövő feszültség és kimeneti feszültség	Biztosítja a kompatibilitást a hálózattal és az elektromos terhelésekkel	A kiválasztás előtt erősítse meg a projektrajzokat és a helyi rácskövetelményeket
Transzformátor kapacitás	Teljes terhelés, csúcsigény és jövőbeli terjeszkedés	Megakadályozza a túlterhelést és elkerüli a szükségtelen beruházásokat	Válassza ki a kapacitást a tényleges terhelésszámítás és a tartalék tartalék alapján
Telepítési környezet	Kültéri/beltéri helyszín, hőmérséklet, páratartalom, por és magasság	Befolyásolja a ház védelmét, szigetelését és hűtési teljesítményét	Válassza ki a megfelelő védelmi fokozatot, szellőzést és korróziógátló kialakítást
Kapcsolóberendezés konfigurációja	Bemeneti szekrény, kimenő szekrény, mérő- és védelmi egységek	Meghatározza a teljesítményszabályozást, a védelmet és a működési rugalmasságot	Konfigurálja az elosztási séma és a karbantartási követelmények szerint
Biztonsági védelem	Földelési, reteszelési, hibavédelmi és figyelmeztető rendszerek	Növeli a kezelő biztonságát és a rendszer megbízhatóságát	Kövesse a vonatkozó elektromos szabványokat és a projekt biztonsági előírásait
Testreszabási igények	Méretek, szín, elrendezés, kábelbevezetés és OEM/ODM követelmények	Segít a berendezésnek megfelelni a projekt helyszínének és a márka követelményeinek	Együttműködjön egy tapasztalt gyártóval, például a Lugao-val az egyedi tervezés érdekében

Általános alkalmazási forgatókönyvek

Ipari projektek

• Gyárak és gyártósorok
• Bányászati ​​és nehézipari telephelyek
• Ipari parkok és gyártóbázisok

Kereskedelmi és közösségi létesítmények

• Bevásárlóközpontok és irodaházak
• Kórházak, iskolák és önkormányzati létesítmények
• Lakóközösségek és városi elosztóhálózatok

Megújuló energia projektek

• Naperőművek
• Szélenergia-gyűjtő rendszerek
• Energiatárolási és elosztott termelési projektek

Miért válassza Lugaót?doboz típusú alállomási megoldásokhoz?

A megfelelő szállító kiválasztása ugyanolyan fontos, mint a megfelelő berendezés kiválasztása. Lugao támogatja a globális hatalmat projektek gyártási tapasztalattal, széles terméklefedettséggel és mérnök-orientált szolgáltatással.

Lugao előnyei

• Erőátviteli és elosztó berendezések gyártásában szerzett tapasztalat
• Transzformátorokra, kapcsolóberendezésekre és kapcsolódó védelmi berendezésekre kiterjedő termékpaletta
• Testreszabott OEM/ODM megoldások különböző projektspecifikációkhoz
• Közüzemi, ipari, infrastrukturális és megújulóenergia-alkalmazások támogatása
• Technikai segítség a konfigurációhoz, az elrendezéshez és a felszerelés kiválasztásához

Következtetés

A jobbDoboz típusú alállomása feszültségszint, a transzformátor kapacitása szerint kell kiválasztani, telepítési környezet, védelmi követelmények és jövőbeni bővítési igények. Tapasztalttal dolgozva gyártó, mint a Lugao, a projekttulajdonosok javíthatják a telepítés hatékonyságát, a rendszer biztonságát és hosszú távon az áramelosztás megbízhatósága.
