SF6 gázszigetelt kompakt RMU fémzáras kapcsolóberendezés

A Lugao Power Co., Ltd. piacvezető SF6 gázszigetelésű kompakt RMU fémzáras kapcsolóberendezést kínál, amelyet kifejezetten városi elosztóhálózatokhoz és ipari áramelosztáshoz terveztek. Vásárolja meg még ma az SF6 gázszigetelt kompakt RMU fémzáras kapcsolóberendezést, és élvezze a három alapvető előnyt: teljesen szigetelt, karbantartást nem igénylő és ultrakompakt kialakítás, amely jelentősen javítja az áramellátás megbízhatóságát, miközben csökkenti az életciklus teljes költségeit.

Kérdés küldése

termékleírás

Az SF6 gázszigetelt kompakt RMU fémzáras kapcsolóberendezés egy komplett áramelosztó egység, amely teljes mértékben bezárja a nagyfeszültségű kapcsolóberendezéseket, gyűjtősíneket, földelőkapcsolókat és egyéb alapvető alkatrészeket egy rozsdamentes acél gáztartályba, amely szigetelő közegként SF6 gázzal van feltöltve.

Ezt a terméket elsősorban 12kV/24kV-os áramellátó rendszerekben használjákgyűrűs főegység (RMU)alkalmazások vagy terminál energiaelosztás.

Mit tehet?

Egyszerűen fogalmazva, lehetővé teszi az áramelosztást, kapcsolást, védelmet és vezérlést. A speciális funkciók közé tartozik:

1. Terhelési áram létrehozása és megszakítása - normál vonalkapcsolás.

2. Rövidzárlati áram létrehozása és megszakítása - biztosítékokkal vagy megszakítókkal kombinálva gyorsan le kell szakítani az áramkört hiba esetén a transzformátorok és vezetékek védelme érdekében.

3. Leválasztás és földelés – látható leválasztási pontot és földelési funkciót biztosít a karbantartó személyzet biztonságának biztosítása érdekében.

4. Kábelcsatlakozás és védelem - bejövő/kimenő egységként működik, túláram- és rövidzárlatvédelmet biztosít a kábelvonalaknak.

Teljesen zárt felépítésének köszönhetően ez a termék különösen alkalmas zord környezetben (pl. nagy tengerszint feletti magasság, páratartalom, sópermet, erős por) vagy korlátozott területeken (pl. kereskedelmi központok, lakótelepek, szélerőművek). Ideális helyettesítője a hagyományos légszigetelt gyűrűs főegységeknek.

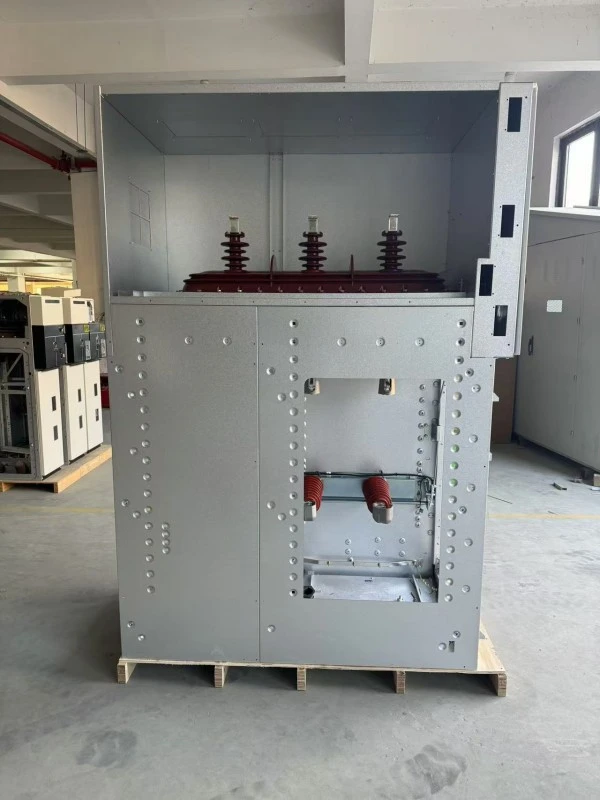

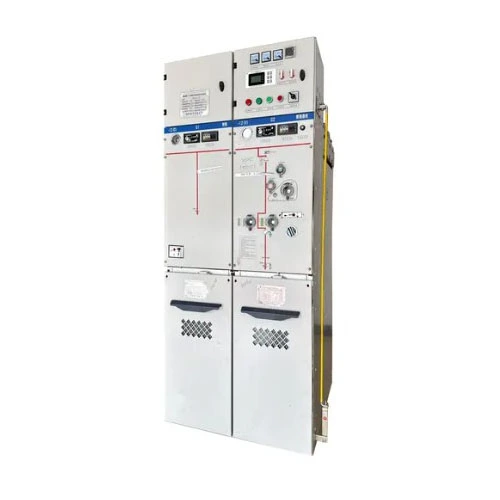

Sf6 Gas Insulated Compact Rmu Metal Enclosed Switchgear

Termékparaméter (specifikáció)

Az alábbiakban az általa gyártott SF6 gázszigetelésű kompakt RMU fémzáras kapcsolóberendezések szabványos műszaki paraméterei találhatók.Lugao Power Co., Ltd.:

Paraméter	Egység	Normál érték
Névleges feszültség	kV	12/24
Névleges frekvencia	Hz	50/60
Fősín névleges áram	A	630 / 1250
Terheléskapcsoló áramkör névleges árama	A	630
Megszakító áramkör névleges árama	A	630 / 1250
Névleges rövid idejű ellenállási áram (3s)	kA	20/25
Névleges csúcsellenállási áram	kA	50/63
Névleges rövidzárlati áram	kA	50/63
A terheléskapcsoló névleges zárt hurkú megszakítóárama	A	630
Átviteli áram	A	1750
Szigetelő közeg	-	SF6 (nyomás 0,3-0,5 bar relatív)
Gáztartály védelmi fokozat	-	IP67 (tartósan lezárt)
A burkolat védelmi besorolása	-	IP4X / IP3X
Belső ívosztályozás	-	IAC AFLR 20kA/1s
Alkalmazandó szabványok	-	GB/T 3906, GB/T 11022, IEC 62271-200

Termék jellemzői és alkalmazása (Kérdések és válaszok formátum)

1. kérdés: Mi a legnagyobb jellemzője ennek az SF6 gázszigetelésű kompakt RMU fémzáras kapcsolóberendezésnek?

V: A legnagyobb jellemző az extrém kompaktság és a teljesen szigetelt kialakítás. A hagyományos légszigetelt RMU-khoz képest termékünk körülbelül 70%-kal csökkenti a térfogatot, miközben megőrzi a kiváló elektromos teljesítményt. Minden nagyfeszültségű feszültség alatt álló alkatrész teljesen lezárva van egy rozsdamentes acél gáztartályban, külső páralecsapódástól, szennyeződéstől vagy kis állatoktól mentesen --- valóban 30 év karbantartásmentes működést biztosít. Ezenkívül az SF6 szigetelt gyűrűs főegységünk moduláris felépítésű, lehetővé téve a bejövő/kimenő egységek, mérőegységek, PT egységek stb. rugalmas kombinációját a felhasználói igényeknek megfelelően.

2. kérdés: Mennyire megbízható zord környezetben?

V: Rendkívül megbízható. A gáztartály lézeres hegesztéssel és hélium szivárgásérzékeléssel készül, éves szivárgási aránya 0,1% alatti, biztosítva a hosszú távú SF6 gáznyomás stabilitását. Termékünk még -40°C-os extrém hidegben vagy +55°C-os magas hőmérsékleten, vagy akár 3000 méteres magasságban is megtartja névleges szigetelési szintjét. Sok ügyfél telepítette ezt a kompakt RMU kapcsolóberendezést part menti szélerőművekbe és bányákba, ahol évek óta működik szigetelési áttörések nélkül.

Q3: Milyen biztonsági kialakításokkal rendelkezik a termék?

V: A biztonság a legfőbb prioritásunk. A termék „öt-megelőző” reteszelő rendszerrel rendelkezik (megakadályozza a megszakító hibás működését, megakadályozza a leválasztók terhelés alatti kapcsolását, megakadályozza a földelő kapcsoló bezárását feszültség alatt, megakadályozza a feszültségellátást zárt test mellett, és megakadályozza a feszültség alatt álló terekbe való belépést). Ezenkívül a gáztartály IAC AFLR 20kA/1s belső ívhiba-besorolással rendelkezik, nyomáscsökkentő csatornákkal, amelyek az ívenergiát a burkolaton kívüli biztonságos területre irányítják. A kezelőpanelen található megfigyelőablak világos képet ad az elkülönítési rés állapotáról.

4. kérdés: Milyen konkrét alkalmazási forgatókönyvekre alkalmas?

V: Termékünket széles körben használják a következő forgatókönyvekben:

● Városi lakókomplexumok, kereskedelmi épületek --- mint fő bejövő és elosztó egység az alállomásokon, alapterület megtakarítással.

● Szélerőművek, fotovoltaikus erőművek --- mint RMU egységek kompakt alállomásokon belül, ellenállnak a hőmérséklet-ingadozásoknak.

● Ipari parkok, gyárak --- kis- és közepes transzformátorok védelme, hagyományos kieső biztosítékok cseréje.

● Metrók, alagutak, repülőterek --- nagy megbízhatóságú tápegység csomópontok, amelyek alacsony meghibásodási arányt igényelnek.

● Adatközpontok ---A-szintű terhelések rendkívül magas ellátási folytonossági követelményekkel, amelyek lehetővé teszik az automatikus készenléti energiaátvitelt automatizálással.

● Bányák, kikötők --- poros, párás környezet, ahol a teljesen zárt szerkezet egyértelmű előnyt jelent.

Akár egy, akár több száz egységre van szüksége SF6 gázszigetelésű kompakt RMU fémzáras kapcsolóberendezésre, szabványos vagy testreszabott megoldásokat kínálunk.

A gyártás részletei (előnyök a versenytársakkal szemben)

Részletes összehasonlítás: Lugao Power vs. Ordinary Brands

Részlet elem	Rendes márka	Lugao Power Co., Ltd. Előny
A gáztartály anyaga és folyamata	Közönséges hidegen hengerelt acéllemez hegesztés, rozsdaveszély.	3 mm-es kiváló minőségű 304-es rozsdamentes acél, lézeres hegesztés + robotizált argon ívhegesztés, 100%-os hélium szivárgásteszt – biztosítja az élettartamra szóló tömítést.
Működési mechanizmus	Lapos spirálrugó, instabil nyitási/zárási sebesség.	Öntött alumínium bütyök + hengeres rugó, 5000 műveletet meghaladó mechanikai élettartam, sima és elakadásmentes mozgás.
Terhelje be a kapcsoló érintkezőit	Réz-volfrám ötvözet érintkezők, általános íverózióállóság.	Réz-króm ötvözet + ezüst alapú bevonat, 20%-kal nagyobb szakítóképességi ráhagyás, rövid íves idő.

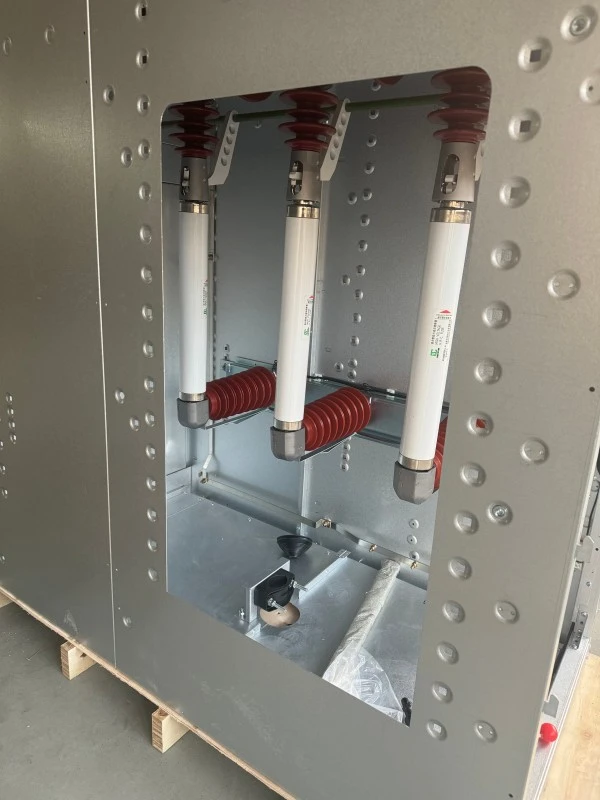

Biztosítékcső kialakítás	Biztosítékcső integráltan a gáztartályhoz hegesztett, nehezen cserélhető.	Dugaszolható biztosítékcső teljesen szigetelt köpennyel – biztosítékcsere a gáztartály szétszerelése nélkül, egy személy, 5 perc.
Kábelcsatlakozó rekesz	Szűk a hely, nem fér el nagy keresztmetszetű kábelek.	Megemelt kábelrekesz (magasság ≥650mm), támogatja a 3×400mm²-es kábelvégződést, kábelbilincsekkel és földelő gyűjtősínnel.

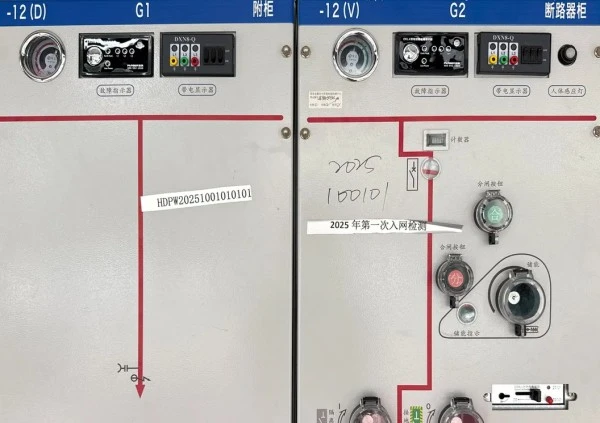

Megfigyelő ablak	Közönséges üveg, idővel bepárásodik.	Robbanásbiztos edzett üveg + páralecsapódásgátló bevonat a belső oldalon – jól látható a szigetelési rés és a földelés állapota.
Intelligens bővítés	Külső CT-t/PT-t igényel.	Beépített érzékelők (feszültség, áram, hőmérséklet) – közvetlenül kompatibilis a DTU-val három távirányító funkcióhoz (távmérés, jelzés, vezérlés).

Legfontosabb megkülönböztető előnyeink:

1. Valóban „karbantartásmentes”: A hagyományos márkák azt állítják, hogy nem igényelnek karbantartást, de éves gázszivárgási arányuk >1%, ezért 3-5 évente újra kell tölteni.Lugao Powerkettős tömítésű gyűrűt + fém kemény tömítésű szerkezetet használ, amelynek éves szivárgási aránya ≤0,1% – nincs szükség utántöltésre a tervezett élettartamon belül.

2. Extrém alkalmazkodóképesség a környezethez: Termékünk megfelelt a -45°C-os alacsony hőmérsékleten és +60°C-os magas hőmérsékletű típusteszteken, valamint a 720 órás sópermetezési teszten (közönséges = 96 óra) – alkalmas tengerparti és alpesi régiókra.

3. Felhasználóbarát kezelés: A kapcsolók pozíciói, a földelés állapota és a nyitott/zárt állapotok színkóddal vannak ellátva a panelen, és a kezelőkar visszacsatolást biztosít a helytelen működés elkerülése érdekében.

4. Magasabb rövidzárlatállóság: A szabvány 20 kA/3s-ot igényel; 25kA/3s tartalékkal és 63kA-es csúcsállósággal tervezünk ---, ami 15%-kal meghaladja az iparági átlagot.

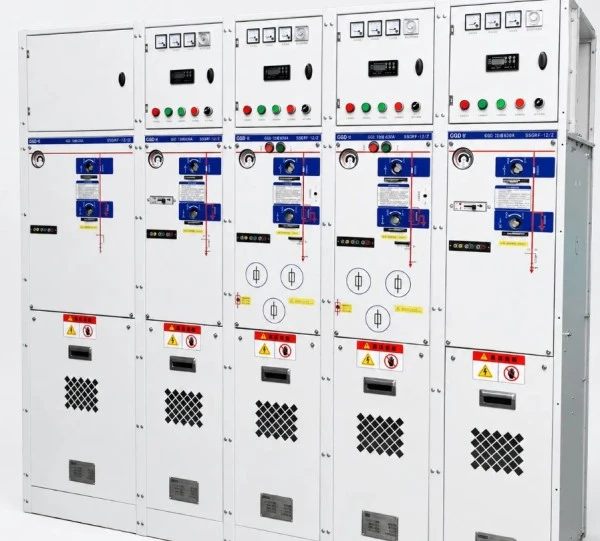

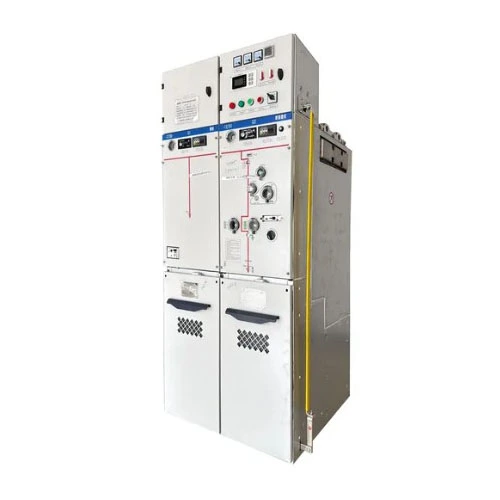

Sf6 Gas Insulated Compact Rmu Metal Enclosed Switchgear

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Környezetbarát az SF6 gáz ebben az SF6 gázszigetelésű kompakt RMU fémzáras kapcsolóberendezésben? Később kivonják?

V: Jelenleg az SF6 a legjobb szigetelőgáz, de már kifejlesztettünk környezetbarát változatokat (C4 vagy száraz levegő). Az Ön által vásárolt egység gáztartálya rendkívül jól tömített, minimális szivárgás 30 év üzemidő alatt. Ha a jövőben környezetbarát utólagos felszerelésre lesz szükség, teljes körű gáztartály csere szolgáltatást tudunk biztosítani.

2. kérdés: Mi a teendő, ha a gáznyomás csökken működés közben?

V: Termékünk alapfelszereltségéhez tartozik egy gázsűrűség-mérő (alacsony nyomású riasztóérintkezővel). Amikor a nyomás 0,25 bar-ra (relatív) csökken, riasztást küld a vezérlőrendszer. Ekkor áramszünetet kell kérni, és értékesítés utáni csapatunk felkeresi, hogy ellenőrizze a szivárgást és töltse fel az SF6-ot. Normál körülmények között a szivárgás miatti utántöltés szinte soha nem szükséges.

3. kérdés: A termék hozzáigazítható a meglévő elosztási automatizálási rendszerekhez?

V: Abszolút. Az SF6 gázunk ebben az SF6 gázszigetelt kompakt RMU-ban DTU interfésszel és elektromos működtető mechanizmusoknak van fenntartva. Elektromos modul és vezérlőkábelek hozzáadásával csatlakoztatható az IEC 60870-5-101/104 vagy Modbus kommunikációs protokollokhoz a távoli nyitás/zárás, az áram/feszültség leolvasás és a hibajelző feltöltése érdekében.
