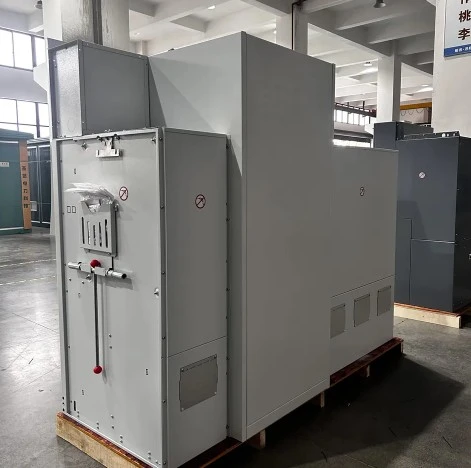

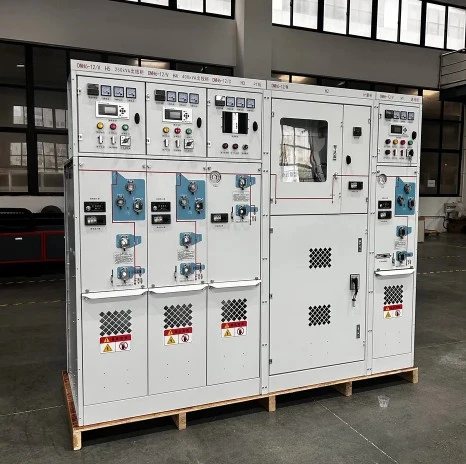

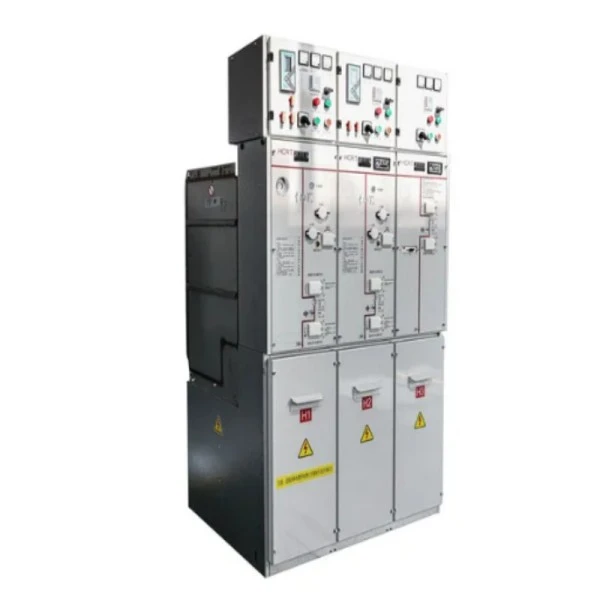

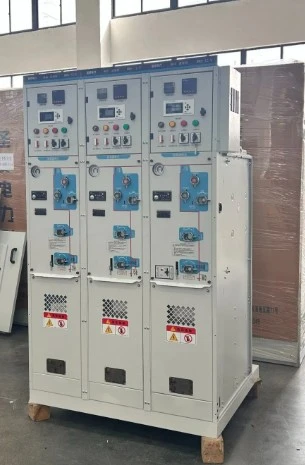

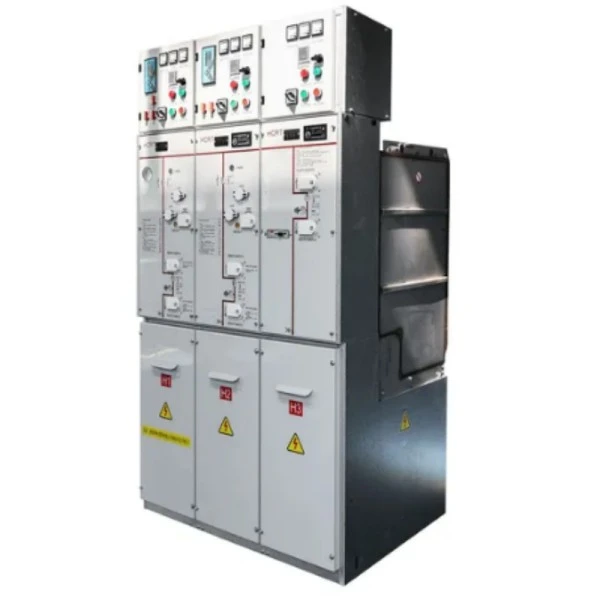

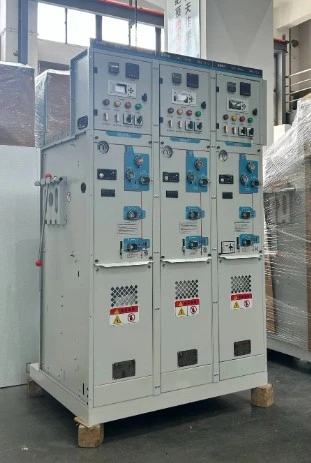

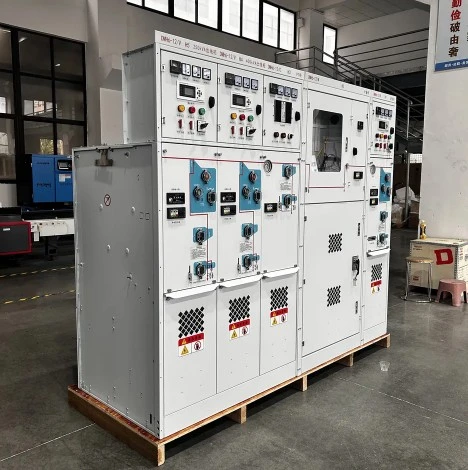

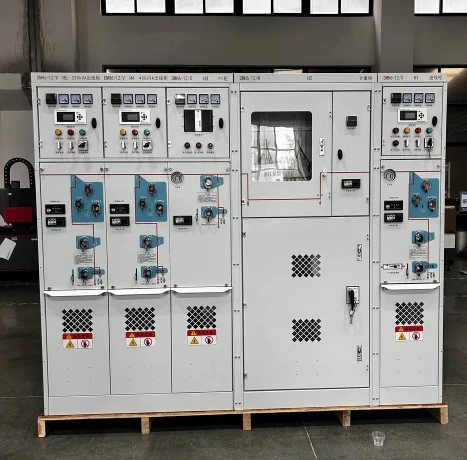

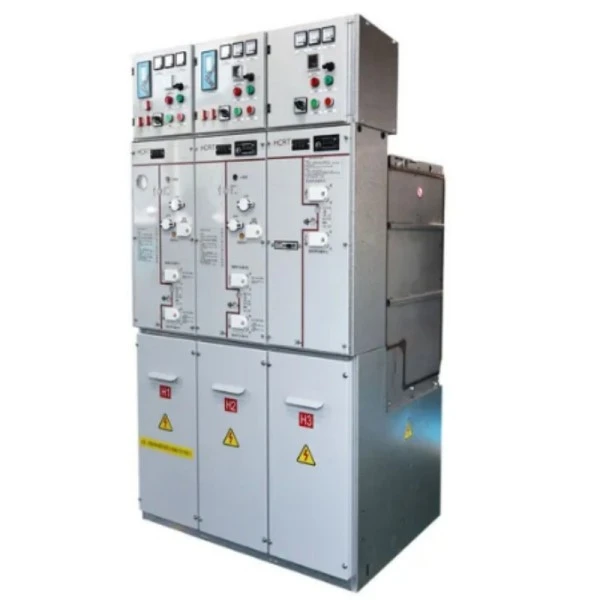

35kv középfeszültségű Sf6 tömített kapcsolóberendezés

A 35 kV-os középfeszültségű SF6 zárt kapcsolóberendezés egy gyárilag összeszerelt, fémburkolatú elektromos készülék, amely kén-hexafluorid (SF6) gázt használ szigetelő és ívoltó közegként. A hagyományos nyitott típusú kapcsolóberendezésektől eltérően minden feszültség alatt álló alkatrész --- beleértve a megszakítót, a szakaszolót és a földelő kapcsolót -- hermetikusan zárva van egy rozsdamentes acél tartályban, amely szabályozott nyomáson SF6 gázzal van feltöltve.

Mit tehet?

Ez a 35kV-os középfeszültségű SF6 zárt kapcsolóberendezés elsősorban az elektromos energia vételéért, elosztásáért és vezérléséért felelős a 35kV-os áramhálózatokban. Megvédi a transzformátorokat, a motorokat és az adagolókat a túlterheléstől, rövidzárlattól és tranziens túlfeszültségtől. Hiba esetén az SF6 megszakító ezredmásodperceken belül kioltja az ívet, minimális károsodást biztosítva a későbbi berendezésekben. Ezenkívül lehetővé teszi a távoli kapcsolási műveleteket és a valós idejű állapotfigyelést, így a modern intelligens hálózatok alapvető összetevőjévé válik. Lényegében helyettesíti a terjedelmes, légszigetelt kapcsolóberendezéseket (AIS) olyan alkalmazásokban, ahol korlátozott a hely, vagy súlyos környezeti feltételek.

A termék előnyei

A 35 kV-os középfeszültségű SF6 zárt kapcsolóberendezések értékelésekor a Lugao Power megoldása öt fő előnye révén tűnik ki:

1. Ultra-nagy megbízhatóság: Mivel az SF6 gáz kiváló dielektromos szilárdságot biztosít (kb. 3-szorosa a levegőnek), a belső alkatrészek immunisak a porral, nedvességgel, sóköddel és szennyeződésekkel szemben. Ez rendkívül alacsony meghibásodási arányt eredményez – kevesebb, mint 0,1% tíz éves működés alatt.

2. Kompakt lábnyom: A tömített kialakítás drasztikusan csökkenti a fázis-fázis és a fázis-föld távolságokat. Egy tipikus Lugao 35 kV-os SF6 gyűrűs főegység adagolónként csak 1,2 m²-t foglal el, szemben az AIS 3,5 m²-rel. Ez lehetővé teszi a közművek és ipari üzemek számára, hogy utólagosan beépítsék vagy bővítsék a meglévő épületek területét.

3. Karbantartásmentes működés: Mivel minden mozgó alkatrész száraz, zárt SF6 környezetben működik, nincs szükség rendszeres tisztításra, érintkezésbeállításra vagy szigetelési ellenállás-vizsgálatra. Az egyetlen javasolt ellenőrzés a gáznyomásmérő félévente egyszeri leolvasása. 20 éves élettartam alatt ez akár 70%-ot is megtakarít az üzemeltetési költségeken.

4. Fokozott biztonság a személyzet számára: A fémburkolatú, hegesztett tartály 50 kA/1s-ig belső ívhiba-elvezetésre (IAC) van besorolva. Még belső hiba esetén is a nyomáscsökkentő szelep a forró gázokat biztonságos elszívó csatornába irányítja – soha nem a kezelő felé. Minden reteszelés megfelel az IEC 62271-200 szabványnak.

5. Teljesítmény minden időjárásban: Az alpesi alállomások -40°C-tól a sivatagi napelemes farmokon lévő +55°C-ig ez a 35 kV-os középfeszültségű SF6 zárt kapcsolóberendezés leértékelés nélkül működik. Nincs szükség nyomfűtésre vagy légkondicionálásra a burkolaton belül.

Termékjellemzők

● A Lugao Power 35 kV-os középfeszültségű SF6 zárt kapcsolóberendezése a következő speciális műszaki jellemzőket tartalmazza:

1. Hegesztett rozsdamentes acél tartály: 3 mm vastag, 316 literes minőségű, hélium szivárgási vizsgálata kevesebb, mint 0,1% évente. Nincsenek légkörnek kitett tömítések vagy O-gyűrűk.

2. Háromállású kapcsoló: Integrált terhelésmegszakító kapcsoló, szakaszoló és földelő kapcsoló egy mechanizmusban. A mechanikus reteszelés megakadályozza a hibás sorrendű műveleteket.

3. SF6 nyomásmérő (hőmérséklet-kompenzált): Valódi nyomásértéket biztosít, függetlenül a környezeti hőmérséklettől. Zöld zóna = 0,12–0,14 MPa (abszolút). Alacsony nyomású riasztóérintkezők elérhetők a távfelügyelethez.

4. Vákuum-megszakító opció: Az adagoló védelmére egy beépített vákuummegszakító SF6 külső szigeteléssel egyesíti a vákuum nagy megszakítóképességét az SF6 szigetelési szilárdságával. Névleges rövidzárlati megszakító áram: 31,5 kA.

5. Kábelrekesz: A nagy, levehető elülső fedél lehetővé teszi a könnyű hozzáférést a kábelsaruk felszereléséhez. Alkalmas egyeres réz- vagy alumíniumkábelekhez 500 mm²-ig.

6. Mágneses vagy rugós működtető: Kapható mágneses működtetőként (100 000 mechanikai művelethez), vagy tárolt energiájú rugós mechanizmusként (költségérzékeny projektekhez).

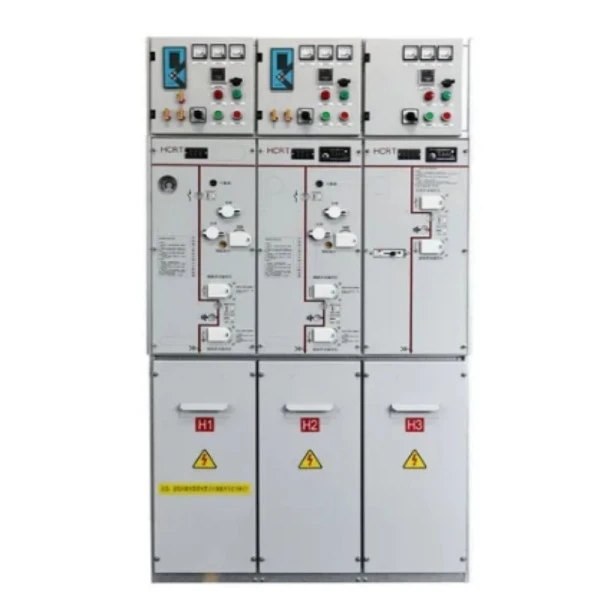

7. Elülső panel Mimic Bus: Világos, gravírozott egysoros diagram LED-es jelzőkkel a kapcsoló helyzetére, a földelés állapotára és az SF6 nyomásra.

8. Segédérintkezők: 6NO + 6NC, 220V DC-re méretezett, közvetlenül a főtengelyről hajtva (nincs bütykök, amelyek megcsúszhatnak).

Termék alkalmazása

A 35 kV-os középfeszültségű SF6 zárt kapcsolóberendezés sokoldalúsága a következő alkalmazásokhoz teszi alkalmassá:

1. Szélfarmok: Minden turbina torony alapjában vagy tengeri platform gyűjtőgyűrűiben használják. Ellenáll a vibrációnak, a sópermetnek és a szűk helyeknek.

2. Napelemes PV erőművek: A kombinálódoboz kimeneteire és a transzformátor primer oldalára telepítve. A zárt kialakítás megakadályozza a por bejutását sivatagi környezetben.

3. Ipari alállomások: Acélgyárak, cementgyárak és petrolkémiai létesítmények, ahol a folyamatos termelés magas üzemidőt igényel. Az SF6 kapcsolóberendezés nagy motorokat (3MW–10MW) és ívkemencéket táplál.

4. Adatközpontok: Megbízható 35 kV-os bejövő tápellátást biztosít a tartalék generátorok és UPS rendszerek számára. Kompakt mérete több alapterületet hagy az IT-állványok számára.

5. Vasúti vontatási alállomások: 27,5 kV-os vagy 35 kV-os villamosított vasutak számára. ASF6 kapcsolóberendezéskezeli a gyakori kapcsolást (akár 5000 művelet/év) érintéskopás nélkül.

6. Földalatti alállomások: Városközpontokban vagy kereskedelmi komplexumokban, ahol a föld megfizethetetlenül drága. A kapcsolóberendezések két szinten egymásra helyezhetők egy 2,5 m magas boltozatban.

7. Közüzemi másodlagos elosztás: gyűrűs főegységként (RMU) lakótömbök vagy kis ipari parkok táplálására 35 kV-os hurokról.

Szabványok, amelyeknek megfelelünk

A Lugao Power 35 kV-os középfeszültségű, SF6 zárt kapcsolóberendezését a nemzetközi és ipari szabványok szerint tervezték és gyártották a biztonság, a megbízhatóság és a hosszú élettartam érdekében.

Gyártási részletek

A Lugao Power 35 kV-os középfeszültségű SF6 zárt kapcsolóberendezésének minden egysége szigorú gyártási lépéseken megy keresztül:

● Tartálygyártás: A lézerrel vágott 316L-es rozsdamentes acéllemezeket robothegesztéssel hajtják végre. Minden hegesztési varrat áthatoló festékkel és röntgensugárral ellenőrizve van-e tűlyukak szempontjából. Ezután minden tartályt 0,3 MPa-on (2*üzemi nyomáson) 24 órán keresztül nyomáspróbáznak.

● Felületkezelés: Külseje foszfátozott és RAL 7035 epoxi poliészter porral bevonva (minimum 80 μm vastagság). Sópermetezési ellenállás: 1000 óra.

● SF6 gázfeldolgozás: Az összes belső alkatrész (perselyek, érintkezők, működtetők) összeszerelése után a tartályt 10 Pa-nál kisebb nyomásra evakuálják. Ezután a >99,97%-os tisztaságú SF6 gázt 0,12 MPa abszolút nyomásig töltik. A harmatpont < -50°C-on ellenőrzött.

● Mechanikai tartóssági teszt: Minden egyes működési mechanizmust 500-szor körbejárnak (nyitva/zárva/földelve) egy próbapadon a végső összeszerelés előtt.

● Nagyfeszültségű teszt: 70kV/1perc teljesítmény-frekvencia-ellenállási feszültség (száraz) és 110kV/1,2/50μs villámimpulzus-teszt.

● Részleges kisülés mérése: kevesebb, mint 5 pC 1,1-szeres névleges feszültségnél (38,5 kV). Szélessávú PD detektorral mérve.

● Szivárgásérzékelés: egy szippantó szonda (halogéndetektor) minden hegesztési varratot és perselyperemet letapogat. Garantált szivárgási arány < 0,1% évente.

● Nyomon követhetőség: Minden kapcsolóberendezés egyedi QR-kódot kap. A QR-kód egy gyári tesztjelentésre hivatkozik, amely tartalmazza a nyomáspróba görbéit, a PD-szinteket és a gáztöltés dátumát.

SF6 lezárt kapcsolóberendezés vs levegőszigetelt kapcsolóberendezés (AIS)

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Milyen gyakran kell újratölteni a 35 kV-os középfeszültségű SF6 zárt kapcsolóberendezést?

V: Normál körülmények között a szivárgási arány évi 0,1% alatt van. 0,12 MPa kezdeti töltésnél több mint 20 évbe telne, hogy elérje a riasztási küszöböt (0,10 MPa). Javasoljuk, hogy 6 havonta ellenőrizze a nyomásmérőt. Az egyéves garanciális időszakon belül általában nincs szükség utántöltésre, kivéve, ha a tömítés meghibásodott.

2. kérdés: Az SF6 gáz káros a környezetre? És Lugao kínál alternatívákat?

V: Az SF6-nak magas a globális felmelegedési potenciálja (GWP = 23 500). A Lugao 35 kV-os középfeszültségű SF6 zárt kapcsolóberendezése azonban kevesebb mint 2 kg-ot használ egységenként, és a zárt tartály kialakítása gyakorlatilag kiküszöböli a károsanyag-kibocsátást. A zöldgázt igénylő projektekhez opcionálisan „Green Gas” (C5-FK) töltetet kínálunk 99%-kal alacsonyabb GWP-vel, bár kissé csökkentett szigetelési besorolással.

3. kérdés: Lehet ezkapcsolóberendezésszabadban használható kiegészítő burkolat nélkül?

V: Igen, maga a 35 kV-os középfeszültségű SF6 zárt kapcsolóberendezés IP67 besorolású a zárt tartályhoz és IP4X az alacsony feszültségű rekeszhez. Közvetlen kültéri telepítéshez azonban javasoljuk az „időjárásálló búra” opció megrendelését (IP54-es besorolást ad a teljes fülkéhez). Ellenkező esetben telepítse egy alapkioszkba vagy alállomás épületébe.

4. kérdés: Az egyéves garancia magára az SF6 gázra vonatkozik?

V: Igen, ha a szivárgás megerősítést nyer (szappanbuborék- vagy detektorteszttel) a garanciális időszak alatt, a Lugao cseregázpalackot szállít, és díjmentesen visszazárja a szerelvényt. Ha azonban a szivárgás fizikai sérülésből ered (pl. egy targonca nekiütközött a tartálynak), a javítás számlázható.

5. kérdés: Felszerelhetek egy távoli SCADA interfészt ehhez a kapcsolóberendezéshez?

V: Minden egység szabványos 6NO+6NC segédérintkezőkkel rendelkezik, amelyek készen állnak az RTU-hoz vagy PLC-hez való csatlakoztatásra. A fejlett felügyelethez opcionálisan beépülő modult kínálunk Modbus RTU (RS485) vagy IEC 61850 (Ethernet) kimenetekkel, amelyek valós idejű SF6 nyomás-, kapcsolóhelyzet- és működésszámláló adatokat szolgáltatnak.
