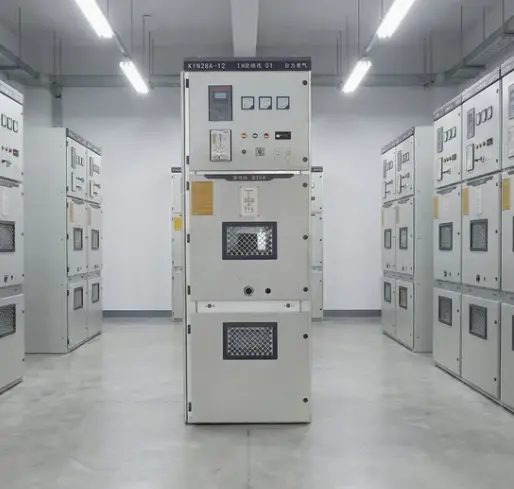

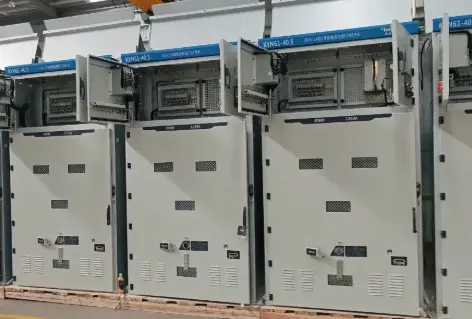

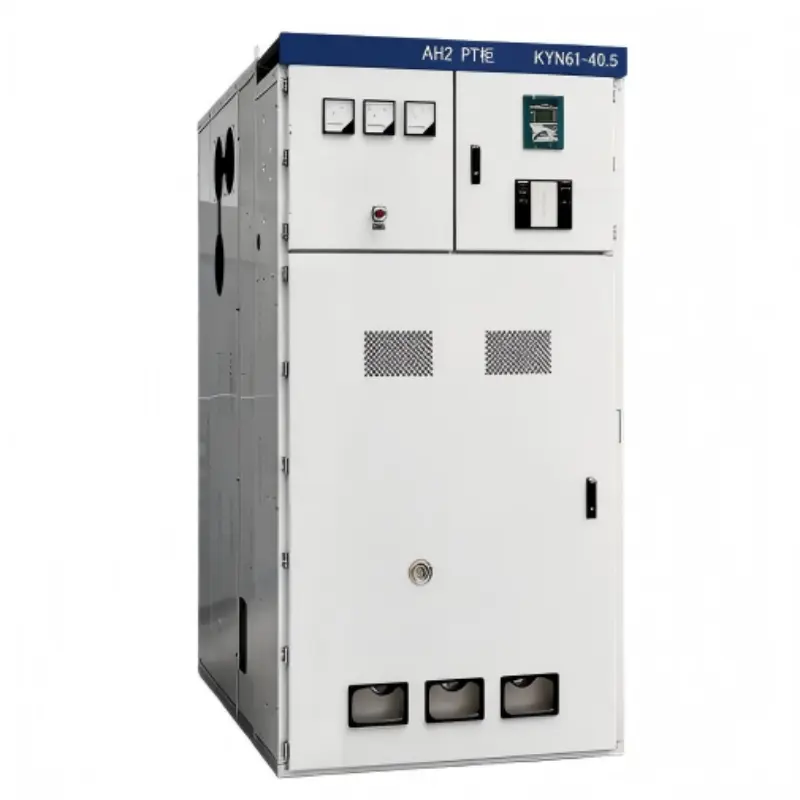

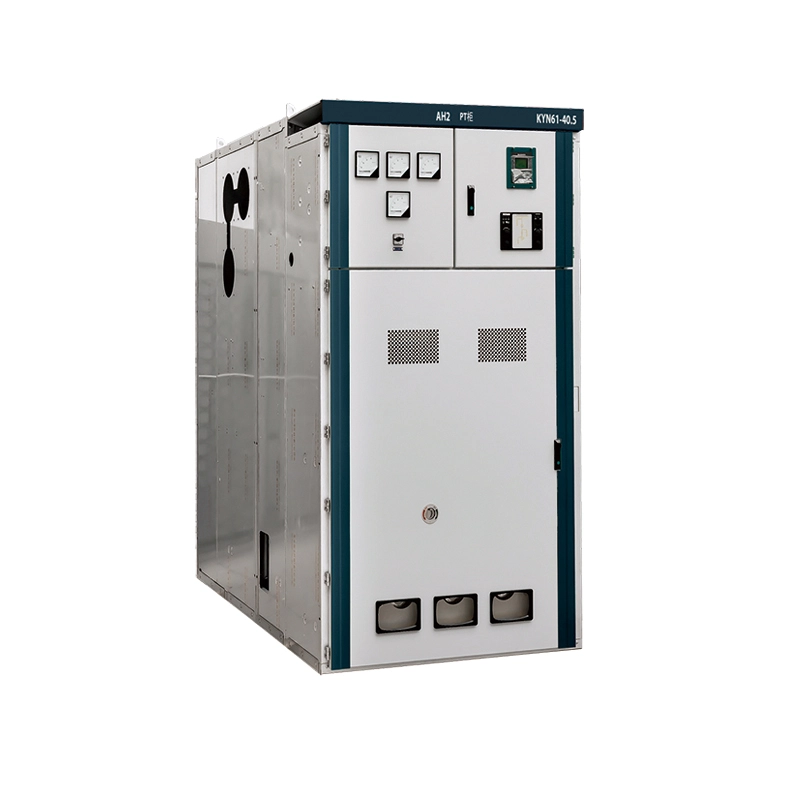

KYN nagyfeszültségű légszigetelt paneles kapcsolóberendezés

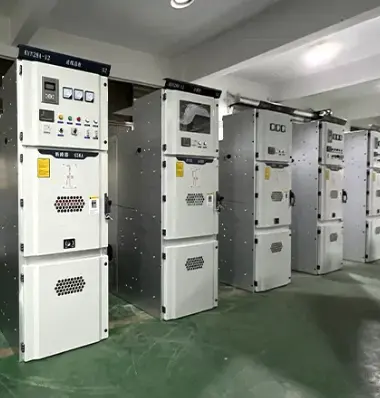

Mi az a KYN nagyfeszültségű, légszigetelt paneles kapcsolóberendezés?

A Switchgear egy fémburkolatú, légszigetelt, beltéri középfeszültségű kapcsolóberendezés-egység, amelyet háromfázisú váltakozó áramú hálózatokhoz terveztek, amelyek 3,6 kV-tól 40,5 kV-ig, 50 Hz-ig vagy 60 Hz-ig működnek.

A "KYN" megjelölés a kínai nemzeti szabvány elnevezést követi

K – fémbevonatú

Y – kézikocsi típus

N – beltéri

Az SF6-ot használó gázszigetelt kapcsolóberendezésekkel (GIS) ellentétben a KYN sorozat a légköri levegőre támaszkodik, mint elsődleges dielektromos közegre a feszültség alatt álló részek és a föld között.

Mit tehet?

Ez a KYN nagyfeszültségű, légszigetelt paneles kapcsolóberendezés központi hubként szolgál a nagyfeszültségű elektromos berendezések vezérléséhez, védelméhez és leválasztásához. Alapvető funkciói a következők:

1. Elektromos áram fogadása és elosztása – A fő gyűjtősín egy transzformátortól vagy generátortól fogadja a bejövő áramot, majd elosztja azt több kimenő tápegység között. Mindegyik adagoló egymástól függetlenül kapcsolható.

2. Védelem az elektromos hibák ellen – Az integrált vákuum-megszakítók (levehető kézikocsiban vannak elhelyezve) ezredmásodperceken belül automatikusan kioldanak, ha túlterhelést, rövidzárlatot vagy földzárlatot észlel. Az áramváltók érzékelik a hibát; védőrelék indítják a kioldási parancsot.

3. Karbantartáshoz szigetelje el a berendezést – A kézikocsi „lekapcsolt” helyzetbe állítható, így látható légrés keletkezik a megszakító és a rögzített elsődleges érintkezők között. A redőnyök automatikusan záródnak a feszültség alatt álló rögzített érintkezőkön, lehetővé téve a megszakító biztonságos ellenőrzését a teljes gyűjtősín feszültségmentesítése nélkül.

4. Valós idejű mérés és felügyelet biztosítása – A kábelrekeszbe szerelt áramtranszformátorok (CT-k) és feszültségtranszformátorok (VT-k) ampermérőkre, voltmérőkre, áramminőség-elemzőkre és távoli terminálegységekre (RTU-k) táplálják a jeleket.

5. Engedélyezze a biztonságos földelést – A kézi működtetésű földelőkapcsoló, amely mechanikusan reteszelődik a kézikocsi helyzetével, lehetővé teszi a kábeloldal biztonságos földelését a karbantartási munkák megkezdése előtt.

6. Koordinálja a védelmi reléket – A modern mikroprocesszor-alapú relék (opcionális) irányított túláram-, differenciál-, korlátozott földzárlat- és megszakító-megszakító-védelmet biztosítanak. A Modbuson vagy az IEC 61850-en keresztüli kommunikáció lehetővé teszi a SCADA rendszerekbe való integrációt.

Lényegében a KYN nagyfeszültségű légszigetelt panelkapcsoló berendezés a középfeszültségű hálózatok igáslója – robusztus, átlátszó (levegőszigetelt, így láthatja, mi történik) és gazdaságos beltéri telepítésekhez.

Termékparaméterek

A termék előnyei

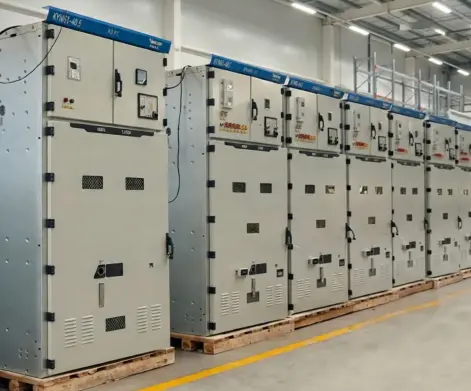

1. Valódi fémbevonatú konstrukció rekeszezéssel

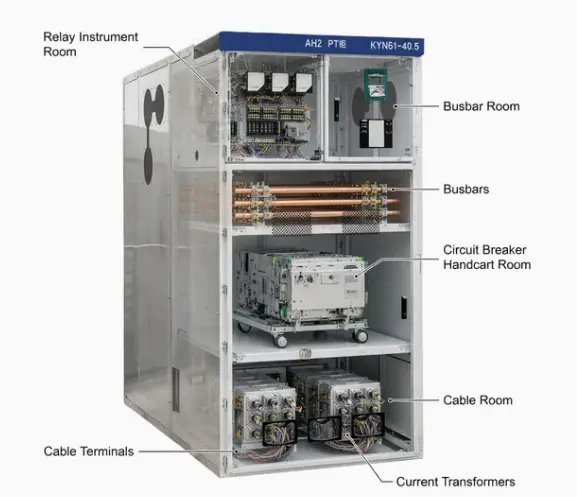

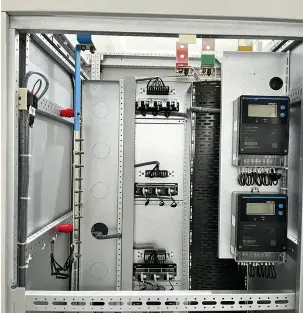

KYN kapcsolókészülékünk a panelt négy teljesen elkülönített rekeszre osztja:

● Gyújtósín-rekesz (hátul fent)

● Megszakító kézikocsi rekesz (elöl középen)

● Kábelrekesz (hátsó alsó rész)

● Alacsony feszültségű műszerrekesz (elülső felső)

Minden rekesz 3 mm vastag horganyzott acél korlátokkal van elválasztva, csavarozott hozzáférési burkolatokkal. Ez a szegregáció a következőket eredményezi:

● Hibaelhárítás – Ha az egyik rekeszben belső ív keletkezik, az nem terjedhet át a szomszédos rekeszekre. Tervezésünk megfelelt az IAC AFLR tesztelésen 1 másodpercig 40 kA-ig.

● Személyi biztonság – A kezelők kinyithatják a megszakító rekesz ajtaját a kézikocsi eléréséhez, miközben a gyűjtősínek feszültség alatt maradnak, de teljesen bezárva a rögzített acél sorompók mögé.

● Párhuzamos karbantartás – A kábellezáró munkálatok a megszakítórekesz karbantartása közben is folytatódhatnak.

2. Automatikus redőnyök élő érintkezés elleni védelemhez

Amikor a kézikocsi a csatlakoztatott helyzetből teszthelyzetbe kerül, a rozsdamentes acél redőnyök automatikusan átcsúsznak a rögzített elsődleges érintkezőkön (vezeték és terhelési oldalon). Főbb jellemzők:

● Anyaga – 3 mm vastag rozsdamentes acél (nem alumínium vagy műanyag)

● Működés – Rugós hajtású, hibamentes (a redőnyök akkor is záródnak, ha a mechanizmus rugója eltörik – a gravitáció segít)

● Reteszelés – A redőnyöket nem lehet kézzel kinyitni, hacsak nem távolítják el a kézikocsit és egy speciális kioldószerszámot nem használnak (megakadályozza az illetéktelen hozzáférést)

● Szigetelés – A redőnyök hátulján 2 mm-es szigetelő epoxiréteggel vannak bevonva az indukált feszültség elkerülése érdekében

3. Levegőszigetelés – nincs SF6 gáz

Ellentétben a gázszigetelt kapcsolóberendezéssel (GIS), a KYN nagyfeszültségű levegőszigetelésű panelkapcsoló berendezés csak atmoszférikus levegőt használ szigetelő közegként. Ez több előnnyel jár:

● Nulla üvegházhatásúgáz-kibocsátás – az SF6 globális felmelegedési potenciálja 23 500-szorosa a CO2-énak. Az EU és számos amerikai állam szabályozó hatóságai korlátozzák az SF6 használatát. A légszigetelt KYN a jövőbiztos választás.

● Nincs szükség gázkezelő berendezésre – a GIS-nek drága gázkocsikra, nyomásmérőkre, szivárgásérzékelőkre és minősített technikusokra van szüksége az újratöltéshez. A KYN-nek ezekre nincs szüksége.

● Vizuálisan ellenőrizhető légrések – A kezelők láthatják a nyitott érintkezőket vagy a kézikocsi és a rögzített érintkezők közötti rést. Az SF6 berendezés mindent lezárt burkolatok mögé rejt.

● Alacsonyabb életciklus-költség – nincs gázutántöltés, nincs időszakos nedvességvizsgálat, nincs tömítéscsere. A levegő ingyenes.

5. Magas rövidzárlatállóság

A miénkKYN kapcsolóberendezéseléri:

● Névleges rövid idejű ellenállási áram – 50 kA-ig 3 másodpercig

● Névleges csúcsellenállási áram – 125 kA-ig

● Belső ívbesorolás – IAC AFLR 40kA/1s (elölről, oldalról, hátulról hozzáférhető)

Ezek a névleges értékek meghaladják a tipikus közüzemi követelményeket (általában 25 kA vagy 31,5 kA 3 másodpercig). A nagy ellenálló képesség a következőkből származik:

● Dupla hajtogatott 2,5 mm-es gyűjtősín tartókonzolok

● Ezüstbevonatú réz gyűjtősínek minimum 70 Nm csavarnyomatékkal

● Szigetelt gyűjtősínhüvelyek, amelyek megakadályozzák a fázisok közötti rezgés hatására bekövetkező áttöréseket.

Termékjellemzők

Gyártási részletek

Keret és tokozás

1. Anyaga: 2,5 mm-es hidegen hengerelt acélváz; 3,0 mm-es rekeszkorlátok

2. Alakítás: Lézerrel vágott, CNC-lyukasztott, robot MIG hegesztéssel

3. Bevonás: Kilenc lépéses eljárás – E-coat alapozó + poliészter porfesték, 100-120μm vastagság. Sópermet >1000 óra

4. Szín: RAL 7035 (világosszürke) szabvány

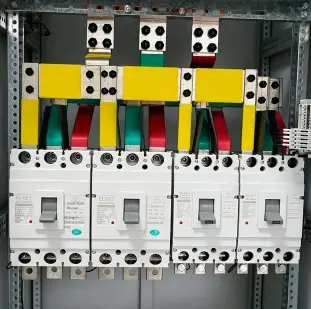

Gyűjtősín rendszer

1. Réz: 99,95% E-Cu, vezetőképesség ≥58 MS/m

2. Csatlakozások: ezüstözött (10 μm) + Belleville alátétek, 70 Nm-re nyomatékkal, piros festékjelzéssel

3. Szigetelés: Hőre zsugorodó égésgátló hüvelyek, részleges kisülés <5pC 15kV-on

4. Tartó szigetelők: Epoxi szilícium-dioxid töltőanyaggal, kúszás ≥20mm/kV

Kézikocsi gyártás

1. Alváz: Porszórt fekete; négy MoS2-nylon henger (egyenként 500 kg teherbírású)

2. Állvány: Acme vezérorsó, 10 fordulat, tesztelés a csatlakozáshoz, nyomaték <15 Nm

3. Megszakító rögzítése: Közvetlen csavarozás a Lugao VCB vagy az ABB VD4/Siemens 3AH számára

4. Segédérintkezők: 8NO+8NC, ezüst-nikkel, 10A 250V AC

Csomagolás, szállítás és értékesítés utáni szolgáltatás

Csomagolás és Szállítás

Minden KYN légszigetelt fémburkolatú kapcsolószekrény nedvességálló fóliával, habbal vagy sarokvédővel van védve, és a szállítási követelményeknek megfelelően export fadobozokba vagy megerősített raklapokba csomagolják. A vákuummegszakítós kézikocsik, műszerek és tartozékok rögzíthetők vagy külön védhetők a szállítás közbeni mozgás csökkentése érdekében. A szállítás megoldható tengeri vagy szárazföldi szállítással a projekt rendeltetési helyének megfelelően.

Értékesítés utáni szolgáltatás
