Miért az S13 egyfázisú olajba merülő elektromos transzformátor okosabb választás a hatékony áramelosztáshoz

Cikk összefoglaló:AS13 egyfázisú, olajba merülő elektromos transzformátorÚgy tervezték, hogy hatékony, stabil és hosszú élettartamú áramelosztást biztosítson lakossági, vidéki, kereskedelmi és megújulóenergia-alkalmazások számára.Lugao Poweregyesíti az alacsony veszteségű magtechnológiát, az olajba merülő hűtést, a teljesen lezárt hullámkarton tartályt, a robusztus réztekercseket és az átfogó tesztelést, hogy praktikus transzformátormegoldást biztosítson a modern egyfázisú elosztó hálózatokhoz.

Tartalomjegyzék

• Mi az S13 egyfázisú olajba merülő elektromos transzformátor?
• Miért javítja az S13 sorozat a transzformátorok hatékonyságát?
• Melyek az S13 transzformátor főbb jellemzői?
• Mik a tipikus S13 transzformátor specifikációk?
• Hogyan készül az S13 transzformátor?
• Hol használható az S13 transzformátor?
• Hogyan válasszuk ki a megfelelő S13 transzformátort?
• Miért válassza a Lugao Powert S13 transzformátor szállítóként?
• Gyakran ismételt kérdések az S13 transzformátorokról
• Következtetés

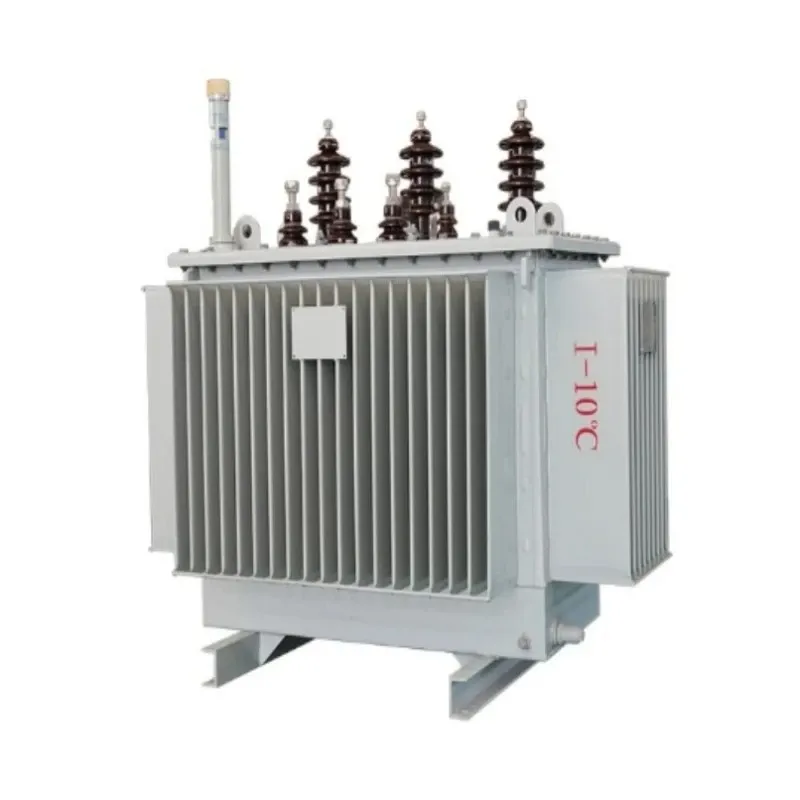

What Is an S13 Single Phase Oil Immersed Electrical Transformer?

AnS13 egyfázisú, olajba merülő elektromos transzformátoregy elosztó transzformátor, amelyet kifejezetten egyfázisú elektromos hálózatokhoz terveztek. Szigetelőolajat használ dielektromos közegként és hűtőközegként is, lehetővé téve a transzformátor számára az elektromos energia hatékony átvitelét, miközben szabályozza a működés közben keletkező hőt.

A hagyományos elosztótranszformátor-konstrukciókhoz képest az S13 sorozat nagy hangsúlyt fektet az üresjárati veszteségek csökkentésére és a hosszú távú működési hatékonyság javítására. A kivitelben nagy áteresztőképességű hidegen hengerelt szemcseorientált szilícium acél használható lépcsőzetes átlapolt illesztési maggal, míg amorf ötvözetű mag is választható olyan alkalmazásokhoz, ahol az üresjárati veszteségek további csökkentése szükséges.

A Lugao Power termékinformációi szerint a transzformátor alkalmas olyan alkalmazásokra, mint a vidéki villamosítás, a lakossági oszlopra szerelt elosztás, a könnyű kereskedelmi épületek, a megújuló energiarendszerek és az ideiglenes építési energia. Kompakt szerkezete megkönnyíti a szállítást és a kültéri telepítést is.

Miért javítja az S13 sorozat a transzformátorok hatékonyságát?

A transzformátor hatékonyságát nemcsak a névleges teljesítmény határozza meg, hanem az is, hogy a mag, a tekercsek, a szigetelőrendszer és a hűtőszerkezet milyen hatékonyan működik együtt. Egy transzformátor évente több ezer órán keresztül feszültség alatt maradhat, ami azt jelenti, hogy az üresjárati veszteségek viszonylag kis csökkenése is jelentős energiamegtakarítást eredményezhet teljes élettartama során.

Az S13 tervezése több mérnöki intézkedéssel kezeli ezt a problémát:

• Nagy áteresztőképességű mágneses mag:Csökkenti a mágneses veszteségeket folyamatos működés közben.
• Lépcsős csuklós konstrukció:Segít optimalizálni a mágneses fluxus eloszlását és csökkenteni a magveszteségeket.
• Opcionális amorf ötvözet mag:Alternatív megoldást nyújt a különösen alacsony üresjárati veszteséget igénylő projektekhez.
• Oxigénmentes réz tekercsek: Provide high electrical conductivity and help minimize resistive losses.
• Olajba merülő hűtés:Hatékonyan vezeti el a hőt az aktív komponensektől.

A Lugao Power kijelenti, hogy az S13 sorozat akár 30%-kal alacsonyabb üresjárati veszteséget érhet el, mint az S11 sorozat, míg az opcionális amorf ötvözet mag tovább csökkentheti az üresjárati veszteségeket a hagyományos szilícium-acél magkialakításokhoz képest.

Melyek az S13 transzformátor főbb jellemzői?

Az elosztó transzformátor teljesítménye nagymértékben függ mechanikai felépítésétől, valamint elektromos jellemzőitől. Az S13 egyfázisú olajba merülő elektromos transzformátor számos olyan funkciót integrál, amelyek célja a megbízható kültéri és elosztóhálózati működés.

Alacsony veszteségű magkialakítás

A mag nagy áteresztőképességű szemcseorientált szilíciumacélt használ, 45 fokos lépcsős átlapolt illesztési szerkezettel. Ez a konstrukció segít szabályozni a mágneses veszteségeket és hozzájárul a jobb működési hatékonysághoz. Opcionális megoldásként amorf ötvözet mag áll rendelkezésre, ha a rendkívül alacsony üresjárati veszteségek prioritást élveznek.

Teljesen lezárt hullámkarton tartály

A hullámkarton tartály több funkciót is ellát egyszerre. Kitágult felülete támogatja a hőleadást, rugalmas szerkezete pedig alkalmazkodik a szigetelőolaj hőtágulásához. Mivel a tartály teljesen tömített, a szigetelőolaj el van szigetelve a közvetlen légköri hatástól, így segít korlátozni a nedvesség behatolását és az olaj oxidációját.

Stabil, olajba merített hűtés

A szigetelőolaj elektromos szigetelést és hőkezelést is biztosít. A mag és a tekercsek által termelt hő az olajon keresztül a tartály falai felé továbbítható, és a környező környezetbe kerülhet.

Erős rövidzárlati képesség

A tekercsszerkezetet úgy tervezték, hogy javított mechanikai szilárdságot biztosítson hibaállapotok esetén. A kisfeszültségű tekercs fólia vagy spirális konstrukciója hosszirányú olajcsatornákkal használható, így támogatja a hűtési teljesítményt és a rövidzárlatok során keletkező mechanikai erőkkel szembeni ellenállást.

Alacsony zajszintű működés

Az optimalizált mag felépítése és mechanikai összeszerelése segít csökkenteni a vibrációt és a működési zajt, így a transzformátor alkalmas lakóközösségekre és más olyan helyekre, ahol az akusztikai teljesítmény számít.

Mik a tipikus S13 transzformátor specifikációk?

A műszaki specifikációkat mindig meg kell erősíteni az aktuális projekttervnek, a hálózati követelményeknek, az alkalmazandó szabványoknak és a telepítési környezetnek megfelelően. Az alábbi táblázat a 11 kV-os nagyfeszültségű oldalt használó S13 transzformátor konfigurációhoz közzétett tipikus értékeket mutatja be.

A közzétett konfiguráció ±5%-os vagy ±2×2,5%-os leütési tartományt támogat, míg 50 Hz és 60 Hz frekvencia opciók állnak rendelkezésre. Amorf ötvözet magszerkezet is megadható, ha további veszteségcsökkentésre van szükség.

A beszerzési projekteknél a vevőknek értékelniük kell a névleges kapacitást, a primer és szekunder feszültséget, az impedanciát, a frekvenciát, a beépítési módot, a környezeti feltételeket, a szigetelési követelményeket és a vonatkozó nemzeti vagy nemzetközi szabványokat a megrendelés leadása előtt.

Hogyan készül az S13 transzformátor?

A transzformátor megbízhatósága a gyártási precizitással kezdődik. Az S13 transzformátor gyártási folyamata több kritikus szakaszból áll, amelyek mindegyike befolyásolja a végső elektromos és mechanikai teljesítményt.

1. Alapfeldolgozás:A mágneses acélt precíziós vágással és lépcsős, átlapolt csuklószerkezettel szerelik össze.
2. Kanyargó:A nagy- és kisfeszültségű tekercseket oxigénmentes rézvezetőkkel gyártják.
3. Szigetelés kezelés:Az olaj-papír szigetelőrendszert vákuumban szárítják, hogy csökkentsék a maradék nedvességet és a levegőt.
4. Tartálygyártás:A hullámlemezeket tömített tartályszerkezetté alakítják és szerelik össze.
5. Olajtöltés:A szigetelőolajat ellenőrzött körülmények között vezetik be a dielektromos és hűtési teljesítmény támogatása érdekében.
6. Elektromos tesztelés:Szállítás előtt rutin és megfelelő típusvizsgálatokat végeznek.

A Lugao Power termékinformációi szerint a tesztelés magában foglalhatja az üresjárati veszteség és a terhelési veszteség mérését, a rövidzárlati impedancia tesztelését, az indukált túlfeszültség-tűrés tesztelését, a részleges kisülési tesztet és a villámimpulzus-tesztet. Ezek az eljárások segítenek ellenőrizni az elektromos teljesítményt és a termék konzisztenciáját a kiszállítás előtt.

Hol használható az S13 transzformátor?

A kompakt felépítés és az egyfázisú konfiguráció az S13 transzformátort különösen alkalmassá teszi a decentralizált elosztási alkalmazásokhoz.

• Vidéki villamosítás:Megbízható áramellátást biztosít falvaknak, farmoknak, mezőgazdasági létesítményeknek és távoli közösségeknek.
• Lakossági elosztás:Támogatja az oszlopra szerelt áramelosztást otthonok és lakóközösségek számára.
• Könnyű kereskedelmi épületek:Alkalmas üzletek, irodák, vidéki kereskedelmi központok és hasonló rakományok számára.
• Megújuló energia rendszerek:Integrálható kis méretű napelemes, mikrovíz- és elosztott energiarendszerekbe.
• Ideiglenes teljesítmény:Viszonylag kompakt szerkezete megkönnyíti a telepítést a kiválasztott építési és ideiglenes energiaellátási alkalmazásokhoz.

A megújuló energiával kapcsolatos projektek esetében a transzformátor kiválasztásánál figyelembe kell venni a kétirányú teljesítményáramot, a feszültségváltozást, a védelmi koordinációt, a harmonikus feltételeket és a helyi elosztóhálózat követelményeit, nem csak a névleges teljesítményre hagyatkozni.

Hogyan válasszuk ki a megfelelő S13 transzformátort?

A transzformátor kiválasztása rendszermérnöki döntés, nem pedig egyszerűen termékméret-döntés. Az S13 egyfázisú olajba merülő elektromos transzformátor vásárlása előtt a projektmérnököknek és a beszerzési csapatoknak meg kell erősíteniük számos műszaki paramétert.

Testreszabott projektek esetén a vevőknek biztosítaniuk kell a szállító számára a szükséges feszültségszintet, névleges kapacitást, frekvenciát, telepítési környezetet, a várható terhelési jellemzőket és az alkalmazandó szabványokat. Ez lehetővé teszi a mérnöki csapat számára, hogy elkészítse az aktuális hálózatnak megfelelő konfigurációt.

Miért válassza a Lugao Powert S13 transzformátor szállítóként?

A Lugao Power az energiaátviteli és -elosztó berendezésekre összpontosít, és transzformátormegoldásokat kínál közüzemi vállalatok, EPC-vállalkozók, ipari létesítmények és megújuló energia projektek számára. Gyártási képességei közé tartozik a magvágás, a tekercselés, a vákuumszárítás, az összeszerelés és az elektromos tesztelési folyamatok.

A vállalat kijelenti, hogy S13 transzformátorait ISO 9001 minőségirányítási rendszer szerint gyártják, és az IEC, ANSI, IEEE, GB és egyéb vonatkozó követelmények szerint szállíthatók. Az OEM és az ODM testreszabása is elérhető a feszültség, a kapacitás, a frekvencia és más projektspecifikációk tekintetében.

Legfontosabb szállítói előnyök

• Professzionális transzformátorgyártási tapasztalat
• ISO 9001 minőségirányítási rendszer
• IEC, ANSI, IEEE és GB szabványos kompatibilitás
• Rutin- és típustesztelési képességek
• OEM és ODM testreszabás
• Alacsony veszteségű transzformátor tervezési lehetőségek
• Technikai támogatás értékesítés előtt és után
• 5 év garancia és élettartam műszaki támogatás a közzétett termékinformációk szerint

A nemzetközi beszerzéseknél a műszaki dokumentációt, vizsgálati jelentéseket, testre szabott elektromos paramétereket és rugalmas műszaki támogatást nyújtó gyártó kiválasztása jelentősen leegyszerűsítheti a projektintegrációt és az átvételt.

Gyakran ismételt kérdések az S13 transzformátorokról

Mi a fő előnye az S13 egyfázisú olajba merülő elektromos transzformátornak?

Az elsődleges előnye, hogy a csökkentett üresjárati veszteségek révén a jobb energiahatékonyságra összpontosít, olajba merülő hűtéssel és teljesen zárt szerkezettel kombinálva. Ez kiválóan alkalmassá teszi a folyamatos egyfázisú elosztási alkalmazásokhoz.

Az S13 transzformátor alkalmas kültéri telepítésre?

Igen. Teljesen lezárt hullámkarton tartálya és kompakt szerkezete kültéri elosztási alkalmazásokhoz készült, beleértve az oszlopra szerelt telepítéseket is. A tényleges telepítésnek továbbra is meg kell felelnie a vonatkozó elektromos, környezetvédelmi, távolsági és biztonsági követelményeknek.

Milyen alapanyagok állnak rendelkezésre?

A szabványos kialakítás nagy áteresztőképességű hidegen hengerelt szemcseorientált szilíciumacélt használ. Az üresjárati veszteségek további csökkentését igénylő alkalmazásokhoz amorf ötvözet mag is választható.

Milyen feszültség és frekvencia konfigurációk állnak rendelkezésre?

A közzétett specifikációk tartalmaznak egy 11 kV-os nagyfeszültségű oldalt 230 V-os vagy 400 V-os kisfeszültségű konfigurációkkal, a névleges teljesítménytől függően. A megérintési lehetőségek között szerepel ±5% vagy ±2×2,5%, míg 50 Hz-es és 60 Hz-es változatok is elérhetők. A személyre szabott konfigurációkat meg kell erősíteni a gyártóval.

Mennyi ideig tud működni egy S13 transzformátor?

A Lugao Power kijelenti, hogy az S13 transzformátort legalább 30 éves élettartamra tervezték meghatározott normál működési feltételek mellett. A tényleges élettartam a terheléstől, a környezeti feltételektől, a telepítés minőségétől, a védelemtől, a karbantartástól és az üzemeltetési gyakorlattól függ.

Tud a Lugao Power testreszabott S13 transzformátorokat biztosítani?

Igen. A Lugao Power kijelenti, hogy támogatja az OEM és ODM gyártást, és testreszabhatja a feszültséget, a kapacitást, a frekvenciát és az alkalmazandó nemzetközi szabványokat a projekt követelményeinek megfelelően.

Következtetés

Az S13 egyfázisú olajba merülő elektromos transzformátor az alacsony veszteségű mágneses technológiát, a hatékony olajhűtést, a réz tekercseket, a teljesen lezárt hullámkarton tartályt és a robusztus elektromos tesztelést egyesíti, hogy megfeleljen a modern egyfázisú elosztórendszerek gyakorlati igényeinek. Alkalmazásai a vidéki villamosítástól és lakossági elosztástól a könnyű kereskedelmi létesítményekig és a kiválasztott megújuló energia projektekig terjednek.

A kínai transzformátorgyártókat összehasonlító vásárlók számára a legfontosabb szempontok közé tartozik a hatékonyság, a névleges kapacitás, a feszültségarány, a maganyag, a szigetelési rendszer, a gyártási minőség, a tesztelési lehetőség, a testreszabási lehetőségek, a garancia és a műszaki támogatás. A közzétett S13 transzformátor konfigurációjával, testreszabási lehetőségével és műszaki támogatásávalLugao Powergyakorlati kiindulópontot jelenthet a megbízható egyfázisú áramelosztó berendezéseket igénylő projektekhez. Ha új elosztási projektet tervez, vagy testreszabott transzformátor specifikációra van szüksége,lépjen kapcsolatba velünkmegbeszélni a feszültséget, a kapacitást, a telepítési környezetet és a műszaki követelményeket a mérnöki csapattal.
