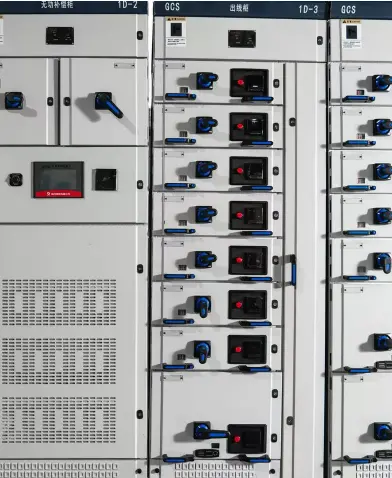

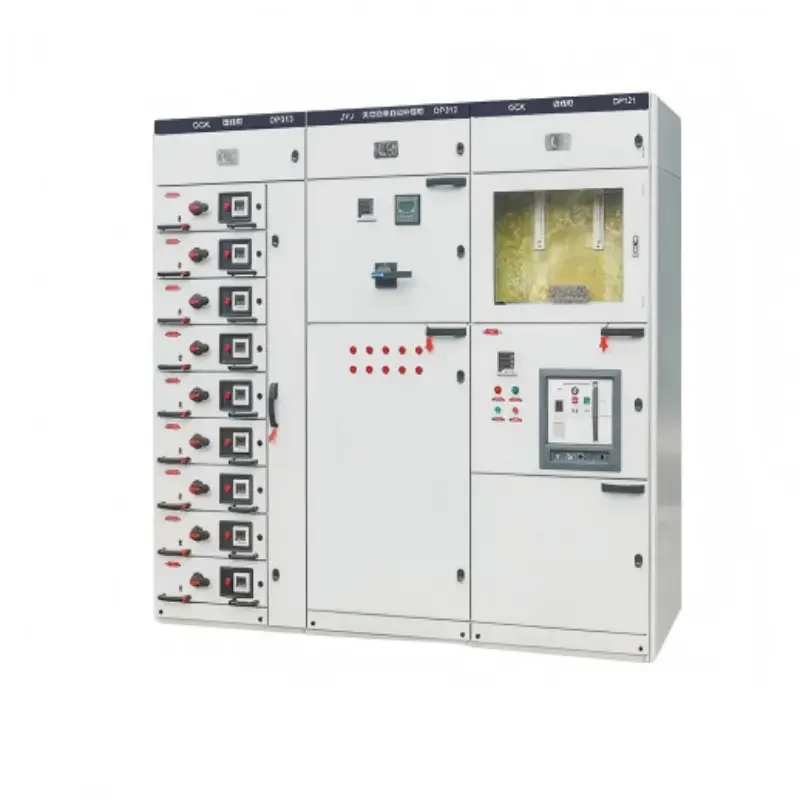

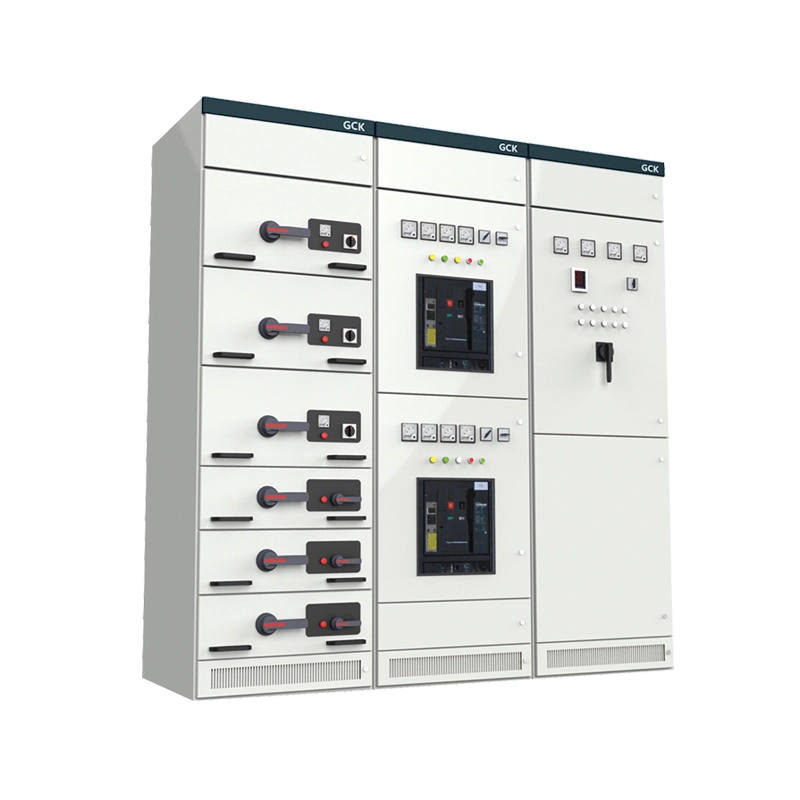

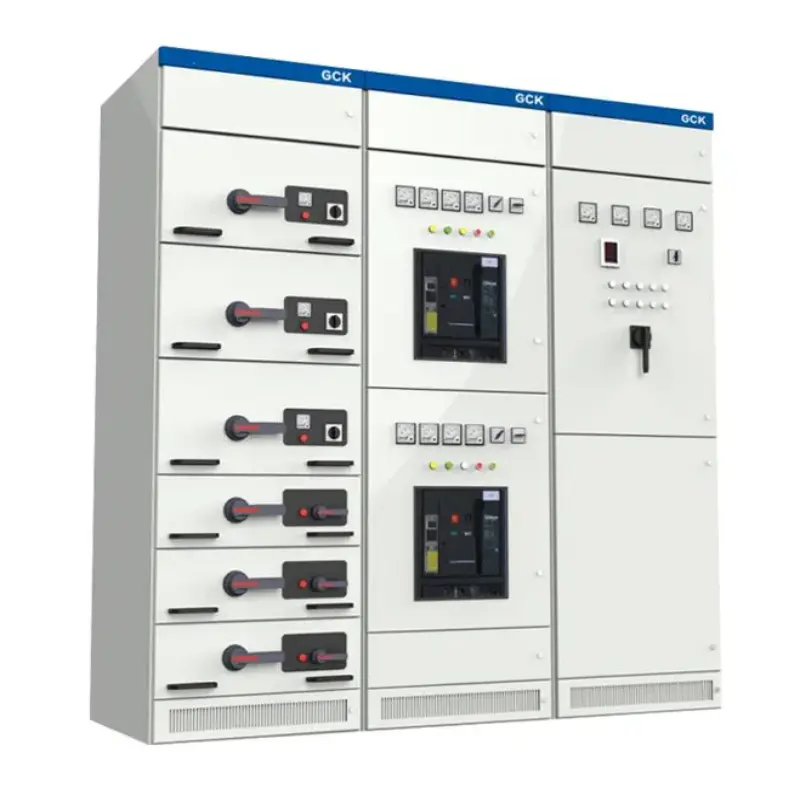

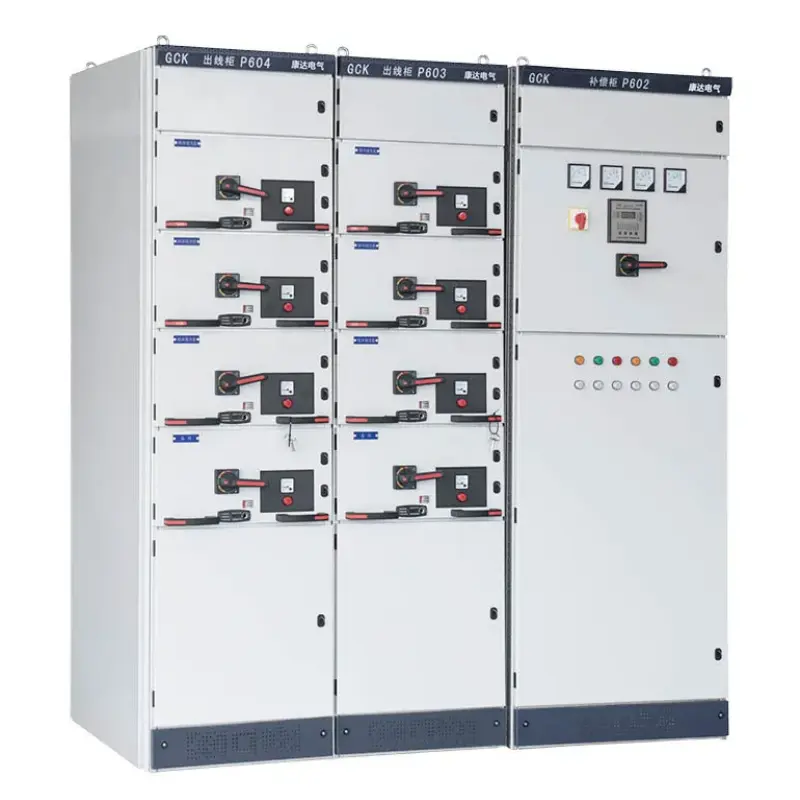

GCK C-profil összeszerelés Gazdaságos kapcsolószekrény

A GCK C-profil szerelvény Gazdaságos kapcsolószekrény akisfeszültségű (690V-ig) zárt kapcsolóberendezésekcsavarozott C-profil acélkeret segítségével. A C-profilok hidegen hengerelt, előlyukasztott horganyzott acél csatornák 25 mm-es moduláris lyukrácstal, lehetővé téve az összeszerelést hegesztés vagy speciális szerszámok nélkül.

Mit csinál ez a termék?

● Áramelosztás – Biztonságosan továbbítja az áramot a fő bejövő forrásból az adagolókhoz, motorokhoz, világítópanelekhez és egyéb terhelésekhez.

● Fiókfunkciók – Kihúzható fiókokat tartalmaz (megszakítók, kontaktorok, lágyindítók), amelyek cserélhetők, miközben a fő gyűjtősín feszültség alatt marad, minimalizálva az állásidőt.

● Helyszíni újrakonfigurálás – Egyszerű készletekkel a véglemezek felcsavarozásával, új szekrények felcsavarozásával és a gyűjtősínek meghosszabbításával könnyedén hozzáadhat vagy áthelyezhet szakaszokat.

● Védelem és szigetelés – Mechanikus reteszeket, redőnyöket és konfigurálható elválasztási formát biztosít (2b, 3b vagy 4b űrlap).

Testreszabási lehetőségek

Lényegében ez a szekrény modern kihúzást kínálkapcsolóberendezésfunkcionalitás – biztonságos karbantartás, nagy sűrűség és modularitás – belépő áron. Ideális kis- és közepes ipari üzemekhez, kereskedelmi épületekhez, infrastrukturális projektekhez és pénztárcakímélő utólagos felújításokhoz, ahol a minőség nem sérülhet.

Termékparaméterek (specifikáció)

Az alábbiakban a GCK C-profil-szerelvény gazdaságos kapcsolószekrényének legfontosabb műszaki specifikációi találhatók. Az értékek szabványos konfigurációkon alapulnak, és testreszabhatók az adott projektkövetelményekhez.

Termékjellemzők és alkalmazások (Kérdések és válaszok formátum)

A GCK C-profilú gazdaságos kapcsolószekrény a gazdaságosság, a rugalmasság és a bizonyított teljesítmény egyedülálló kombinációjával tűnik ki. Az alábbiakban megválaszoljuk az ügyfelek leggyakoribb kérdéseit a funkcióival és a megfelelő alkalmazásaival kapcsolatban.

1. kérdés: Mitől gazdaságosabb a C-profil kialakítása, mint a hegesztett kapcsolóberendezések?

V: Három ok: (1) Az összecsavarozott keret kiküszöböli a drága hegesztőberendezéseket. (2) Az előre kilyukasztott 25 mm-es rács eltávolítja az egyedi fúrást. (3) A sérült profilok egyenként cserélhetők, nem a teljes keret. A GCK C-profil összeállítás gazdaságos kapcsolószekrény megvásárlásakor az értékért fizet, nem pedig a túlzott tervezésért.

2. kérdés: A csavarozott szerkezet elég erős az ipari környezethez?

V: Igen. Megfelelő nyomatékkal (M8:18Nm, M10:35Nm) megfelel az IEC 61439-2 szabványnak, és tartós deformáció nélkül ellenáll 50 kA-es rövidzárlati erőknek. Extrém vibráció esetén (pl. sajtolóprések vagy hajók) hegesztett termékünket ajánljukMNS sorozat. Az ipari/kereskedelmi telephelyek 95%-ánál a GCK C-profil több mint megfelelő.

Q3: Hogyan viszonyul a horganyzott felület a porfestéshez?

V: A lyukasztás utáni tűzihorganyzás minden felületet – a vágott éleket és lyukakat is beleértve – egységes ≥65 μm-es cinkréteggel fed le. Nem forgácsolódik vagy korrodálódik, ha nedvesség szivárog mögötte, így párás környezetben (pl. vízkezelés, textilgyárak) jobban teljesíti a porbevonatot. Ha színre van szükség, a horganyzott réteget porszórt bevonattal lehet felvinni.

4. kérdés: Melyek a leggyakoribb alkalmazási forgatókönyvek?

V: Több ezer globális telepítés alapján a GCK C-profil összeállítás gazdaságos kapcsolószekrényt leggyakrabban a következő területeken alkalmazzák:

Kis- és közepes ipari üzemek: élelmiszer-feldolgozás, műanyag fröccsöntő, fémgyártó és textilgyárak

Kereskedelmi épületek: bevásárlóközpontok, szállodák és irodaházak

Víz- és szennyvízkezelés: szivattyútelepek, öntöző- és sótalanító rendszerek

Utólagos felújítási projektek: régi fix kapcsolótáblák cseréje modern kihúzható kapcsolóberendezésekre

Ideiglenes erőművek: építkezések, bányásztáborok és rendezvények villamosenergia-rendszerei

Gyártási részletek és versenyelőnyök

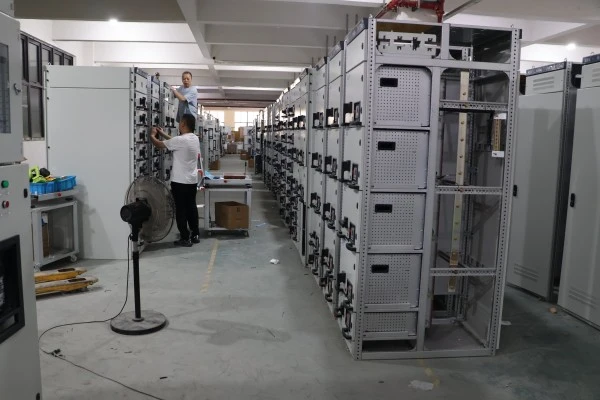

Gyártási részletek – Hogyan készítjük el a GCK C-profil szerelvény gazdaságos kapcsolószekrényt

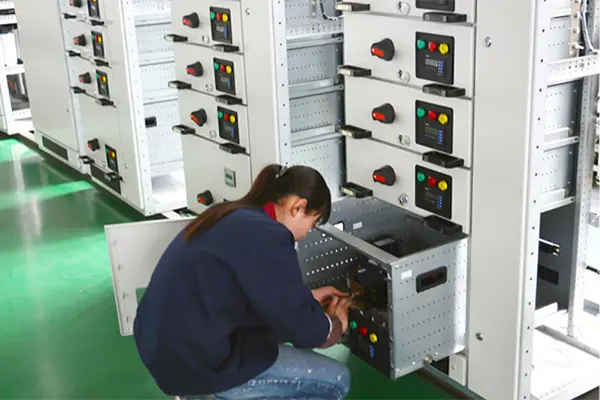

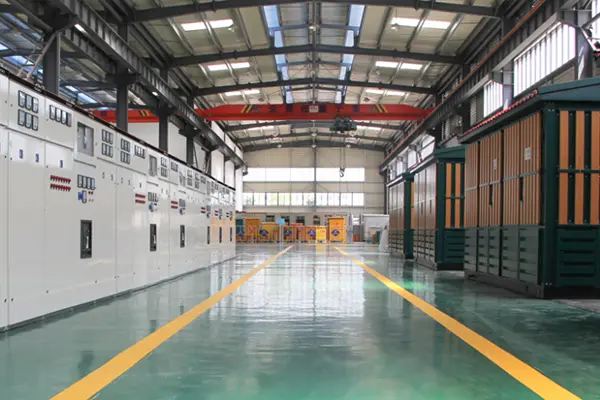

A Lugao Power Co., Ltd.-nél mi gyártunk minden GCK C-profilú összeállítást, gazdaságos kapcsolószekrényt, amely következetes, tartós és könnyen összeszerelhető.

1. C-profil gyártás:Japán szabványú Q235B 2,0 mm-es acéltekercs → CNC lyukasztó 25 mm-es rács → hideg formájú C-alak (±0,3 mm-es pontosság) → hosszra vágva → tűzihorganyzott (≥65 μm, ASTM A123).

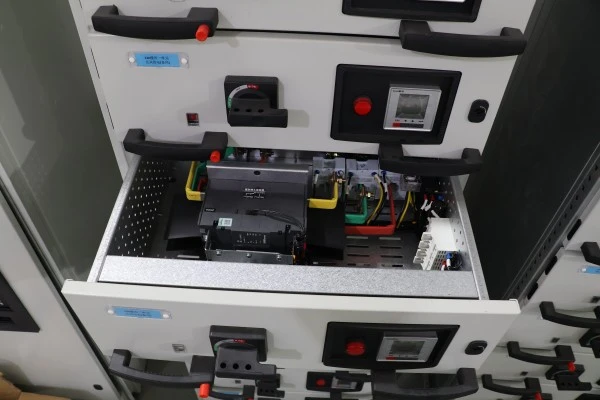

2. Fiókbölcső:2,5 mm-es horganyzott acél pozicionáló mélyedések és nylon görgők. 8E/2-24E fiókok fogadására alkalmas adapterlapon keresztül. Háromállású mechanikus retesz (összekapcsolt/teszt/szigetelt) lakattal.

3. Fiókos egység:1,5 mm-es acél előlap, RAL 7035 porszórt, lézergravírozott címke. Fogantyú O/I jelzővel. Elsődleges érintkezők: ezüstözött réz (≥10μm), rugós tulipán kivitel. Másodlagos huzalozás: 2,5 mm²-es PVC rézhuzal számozott érvéghüvelyekkel. Gyárilag tesztelt folytonosság, szigetelés és mechanikai működés szempontjából.

4. Gyűjtősín rendszer:ETP réz (98% IACS), ezüstözött kötések 35-40 Nm nyomatékkal. A gyűjtősíneket 500 mm-enként támogatják (szorosabbak, mint a tipikus 800 mm). A függőleges gyűjtősínek csavarozott rézkarokkal csatlakoznak.

5. Összeszerelés és tesztelés:Nyomatékvezérelt szerelvény. Mindegyik tesztelt egység: dielektromos (2,5 kV/1 perc), folytonosság, mechanikus reteszelés és hőmérséklet-emelkedés 1,1-szeres névleges áramerősség mellett. Gyári vizsgálati jelentés mellékelve.

Értékesítés utáni szolgáltatás – egy év garancia

Jótállási idő:Az üzembe helyezéstől számított 12 hónap, de legfeljebb a szállítástól számított 18 hónap.

Mire vonatkozik: Minden gyártási hiba, beleértve:

● C-profil deformáció névleges mechanikai terhelés mellett

● Fiókblokkoló hibás működés (nem sikerült megakadályozni a helytelen behelyezést vagy kihúzást)

● Az elsődleges érintkezők kopása meghaladja a 0,5 mm-t a garanciális időszakon belül

● Másodlagos vezetékezési hibák vagy meglazult lezárások a gyári összeszerelés miatt

● Horganyzott bevonat lehúzása (feltéve, hogy nincs külső kopás)

Amire nem terjed ki: Nem megfelelő beszerelésből, jogosulatlan módosításból, adattáblán túli üzemelésből, fizikai behatásból, a megrendelésben nem meghatározott vegyi expozícióból eredő korrózióból, vagy vis maiorból (villámcsapás, árvíz, tűz, stb.) származó károk.

Válasz vállalás:

● Távoli műszaki támogatás:8 munkaórán belül e-mailben, WhatsApp-on vagy videohíváson keresztül.

● Pótalkatrészek szállítása:48 órán belül garanciális igény esetén (normál futár).

Minden szállítmányhoz mellékelt dokumentáció:

1. Gyári vizsgálati jegyzőkönyv (dielektromos, folytonosság, hőmérséklet-emelkedés)

2. Összeállítási rajz és egyvonalas diagram

3. Fiókok ütemezése, amely felsorolja az egyes fiókok minősítését és funkcióit

4. Forgatónyomaték adatlap helyszíni összeszereléshez (KD rendelések)

5. Üzemeltetési és karbantartási kézikönyv
