MCS alacsony feszültségű intelligens fiókos szekrényes kapcsolóberendezés

A Lugao Power Co., Ltd. nyomatékosan javasolja, hogy vásárolja meg az MCS alacsony feszültségű intelligens fiókszekrényes kapcsolóberendezést, egy következő generációs kisfeszültségű kihúzható kapcsolóberendezést, amely integrálja a beágyazott intelligenciát mechanikai megbízhatósággal. A fő előnyök közé tartozik a fiókok helyzetének valós idejű megfigyelése, előrejelző hőmérséklet-figyelmeztetés, távirányító képesség és karbantartást nem igénylő másodlagos érintkezők. Ez az intelligens platform csökkenti a nem tervezett állásidőt, és lehetővé teszi az adatvezérelt energiagazdálkodást.

Kérdés küldése

termékleírás

Az MCS kisfeszültségű intelligens fiókos szekrényes kapcsolóberendezés akisfeszültségű (690V AC-ig) zárt kapcsolóberendezésintelligens energiaelosztásra és motorvezérlésre tervezett szerelvény. Minden egyes funkcionális egység – beleértve az adagolómegszakítókat, a motorindítókat, a kondenzátorkapcsoló modulokat és a műszeregységeket – egy teljesen kihúzható acélfiókban található, amely egy fix bölcsőhöz csatlakozik, önbeálló elsődleges és másodlagos érintkezőkkel.

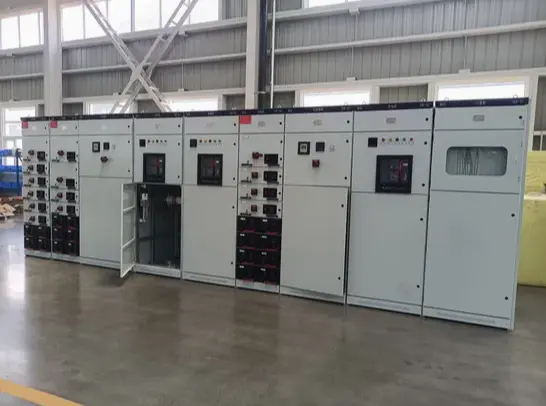

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

Mit csinál?

● Biztonságosan osztja el az áramot több alsó áramkör között

● Vezérli a motorokat (indítás, leállítás, hátramenet, fordulatszám szabályozás lágyindítókkal vagy VFD-kkel)

● Védi a berendezést rövidzárlattal, túlterheléssel és földzárlati koordinációval

● Helyben figyeli az energiaadatokat az egyes fiókokban lévő beépített LCD-n keresztül, vagy távolról RS485/Modbus/Ethernet IP-n keresztül

● Prediktív karbantartási figyelmeztetést ad, ha kontaktkopást, hőmérsékletemelkedést vagy a fiók rendellenes helyzetét észleli

Lényegében ez a szekrény a hagyományos kisfeszültségű kapcsolótáblát intelligens, kommunikálható és karbantartható eszközzé alakítja.

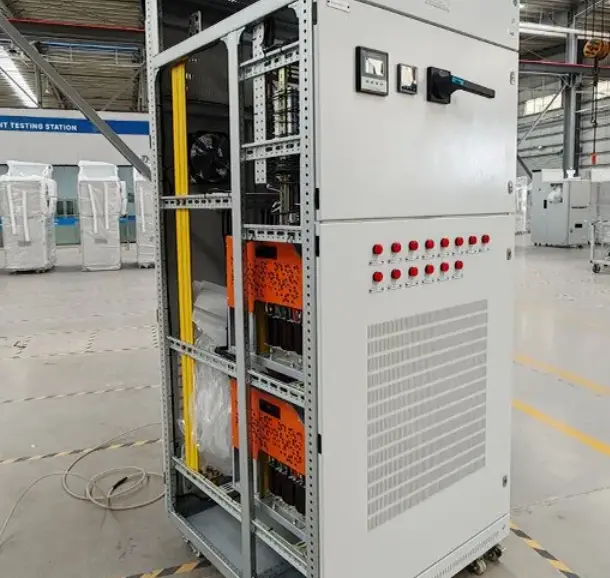

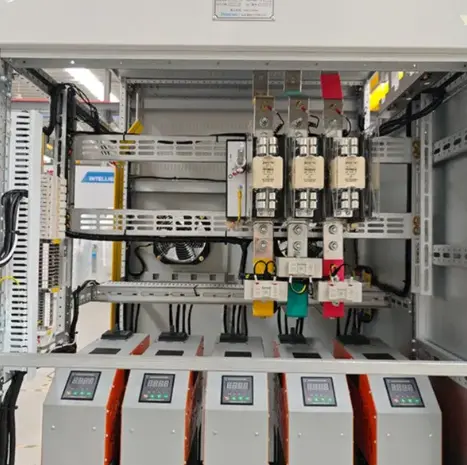

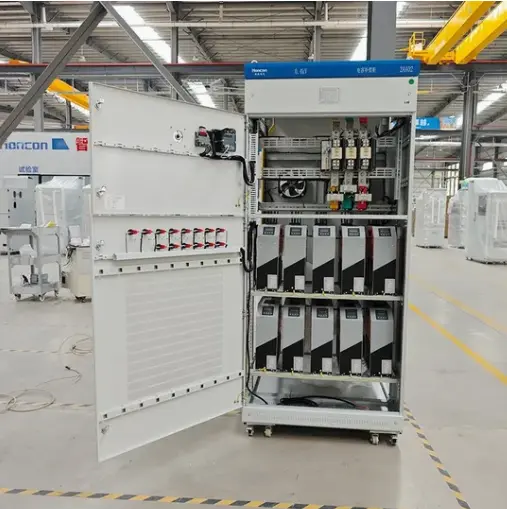

MCS intelligent drawer cabinet internal structure MCS draw-out drawer unit with monitoring module MCS switchgear busbar and cable compartment

Termékparaméterek

Paraméter	Specifikáció
Névleges szigetelési feszültség (Ui)	1000V
Névleges üzemi feszültség (Ue)	400V / 690V AC
Névleges áram (sín)	Akár 6300A a szekrény konfigurációjától és a projekt követelményeitől függően
Névleges áram (fiók)	Akár 800A fiókonként (nagyobb fix résszel)
Névleges rövidzárlatállóság (Icw)	Akár 100 kA 1 másodpercig, a megerősített tervezési és vizsgálati dokumentációtól függően
Névleges csúcsállóság (IPK)	220 kA
Fiókméretek	8E/2, 8E, 16E, 24E (az IEC 61439-2 szerint)
Fiók helyzetének jelzése	Csatlakoztatva / Teszt / Elszigetelt / Kivont (elektronikus érzékelővel)
Kommunikációs protokoll	Modbus RTU, Modbus TCP, Profibus DP, EtherNet/IP (opcionális)
Monitoring paraméterek fiókonként	Áram, feszültség, teljesítmény, energia, hőmérséklet (3 pont), érintkezési kopásszint
Védelmi osztály (burkolat)	IP40 (standard), IP54 (opcionális)
Üzemi hőmérséklet	-5°C és +45°C között (40°C feletti hőmérséklet)
Nedvesség	≤85% nem kondenzál
Szabványok	IEC 61439-1, IEC 61439-2, GB/T 7251.8

Termékjellemzők és alkalmazások

Az MCS alacsony feszültségű intelligens fiókos szekrényes kapcsolóberendezés főbb jellemzői

Funkció	Leírás
Fiókpozíció digitális kijelzés	Minden fiók jelenti a pontos helyzetét (csatlakozva/teszt/elszigetelt) a központi HMI-nek. Nincs több találgatás.
Intelligens hőmérséklet-figyelés	Fiókonként három PT100 érzékelő méri az elsődleges érintkezést, a házat és a környezeti hőmérsékletet. 85°C-on figyelmeztet.
Nem felejtő memória chip minden fiókban	Tárolja a fiókazonosítót, a minősítést, a karbantartási előzményeket és az üzemidőt. Önfelismerő plug-and-play fiókok.
Motoros fiók opció	For high-current drawers (≥400A), remote insertion/withdrawal via 24V DC motor. A kezelő az ívvillanás zónán kívül marad.
Páratartalom érzékelővel ellátott kondenzációs fűtőtest	Az automatikus fűtőberendezések bekapcsolnak, ha a relatív páratartalom >70% a burkolaton belül. Megakadályozza a szivárgó áramokat.
Integrált energiamérés (1.0 osztály)	Minden fiók tartalmaz egy energiamérő chipet; nincs szükség külső mérőóra.

Tipikus alkalmazások

● Adatközpontok – valós idejű adagolófelügyelet és távoli megszakító működés

● Kórházak – gyors fiókcsere a kritikus terhelések befolyásolása nélkül

● Víztisztító telepek – magas páratartalom tolerancia kondenzációs fűtőberendezésekkel

● Autógyártás – motorindítás prediktív kopásjelzéssel

● Kereskedelmi magasházak – fiókonkénti bérlőszintenkénti energia almérés

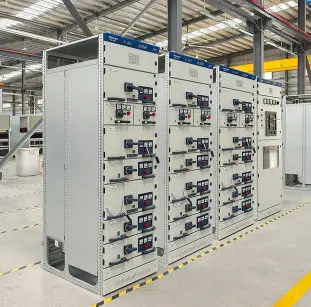

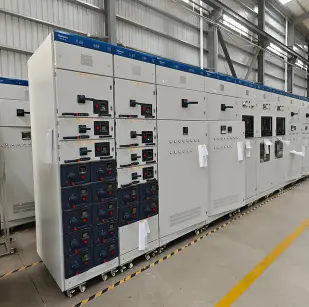

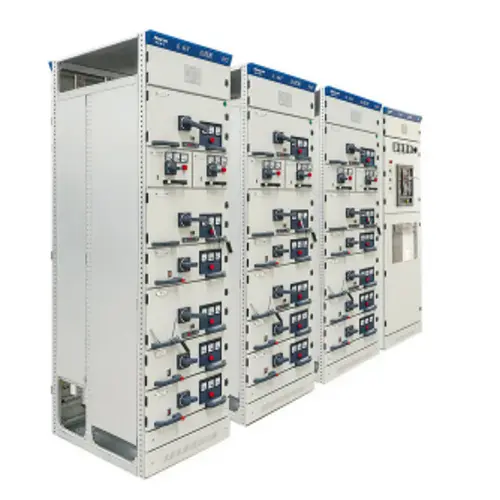

Mcs Low Voltage Intelligent Drawer Cabinet Switchgear

Gyártási részletek

A Lugao Power Co., Ltd. minden MCS kisfeszültségű intelligens fiókos szekrényes kapcsolóberendezése precízen és a részletekre való odafigyeléssel készült:

● Tokozás gyártása: 1,5–2,0 mm horganyzott acél, teljesen hegesztett keret. Porfestés RAL 7035, minimális vastagság 70μm. Sópermet teszt ≥400 óra ISO 9227 szerint.

● Gyűjtősínrendszer: Nagy vezetőképességű ETP réz (99,9%-os tisztaság). Minden csatlakozás ezüstözött (minimum 8μm). Teljesen szigetelt gyűjtősínek hőre zsugorodó hüvelyekkel, 1000 V-ra.

● Fiókváz: 2,5 mm-es hidegen hengerelt acélból készült, korrózióálló passzivációval. Az önkenő polimer vezetősínek sima mozgást biztosítanak több mint 5000 cikluson keresztül.

● Elsődleges érintkezők: Réz-volfrám ötvözet csúcsok rugós karon. Ezüstös érintkezési felületek. 3000 elektromos műveletre méretezett újrabevonat nélkül.

● Másodlagos érintkezők: 24 tűs, ezüstözött dugaszoló csatlakozó aranyozott érintkezőkkel. Érintkezési ellenállás <1mΩ. 10 000 behelyezési/kivonási ciklusra méretezve.

● Intelligens elektronika: Ipari minőségű alkatrészek -25°C és +85°C között. Minden fiókvezérlő 72 órás beégésen és kalibráláson esik át, amely a nemzeti szabványoknak megfelelően visszavezethető.

● Gyári tesztelés: Minden egységet dielektromos tesztnek (2,5 kV/perc), hőmérsékletemelkedési tesztnek (1,1-szeres névleges áramerősséggel) és funkcionális kommunikációs tesztnek vetnek alá. A tesztjelentések 15 évig archiválva.

Tanúsítás és minőségbiztosítás – Miért válassza Lugaót?

Tanúsítvány	Részletek
IEC 61439-2	IEC 61439-1/2 szabványnak megfelelő kivitel. A projektkövetelményeknek megfelelően típusvizsgálati dokumentumok vagy harmadik féltől származó vizsgálati jelentések biztosíthatók.
ISO 9001:2015	Minőségirányítási rendszer
ISO 14001:2015	Környezetgazdálkodás
CE jelölés	LVD és EMC megfelelőség
RoHS	Minden elektronikus modul ólommentes és RoHS-kompatibilis

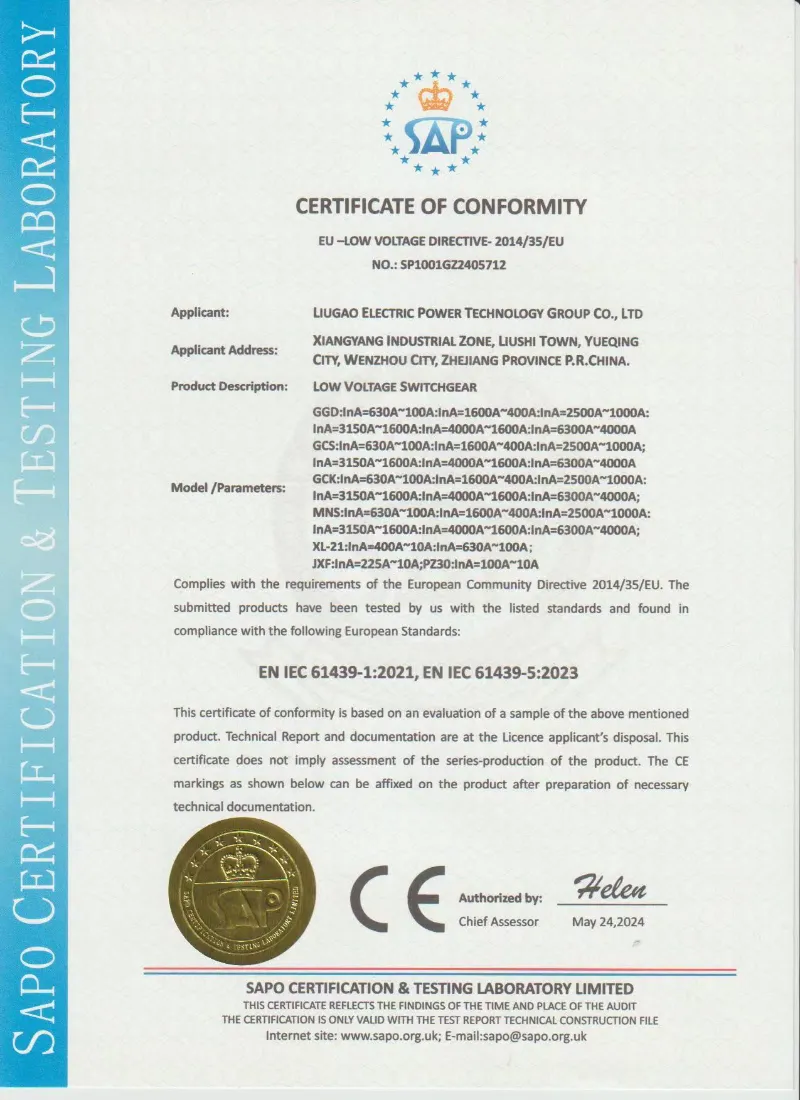

IEC 61439 of MCS Low Voltage Intelligent Drawer Cabinet Switchgear

Lugao ISO 9001 quality management certificate

Miért válassza a Lugao Powert?

Képesség	Lugao megoldás
Fiók intelligencia	Fiókhelyzet, hőmérséklet, energia és működési állapot figyelhető
Kommunikáció	Modbus RTU/TCP és egyéb protokollok a projekt követelményeitől függően
Motoros fiók	Opcionális motoros fiókkialakítás nagyáramú fiókegységekhez
Szállítás	A szállítási idő a konfigurációtól, a mennyiségtől és az alkatrész márkától függ
Garancia	Standard garancia opcionális kiterjesztett támogatással a projekt megállapodás alapján

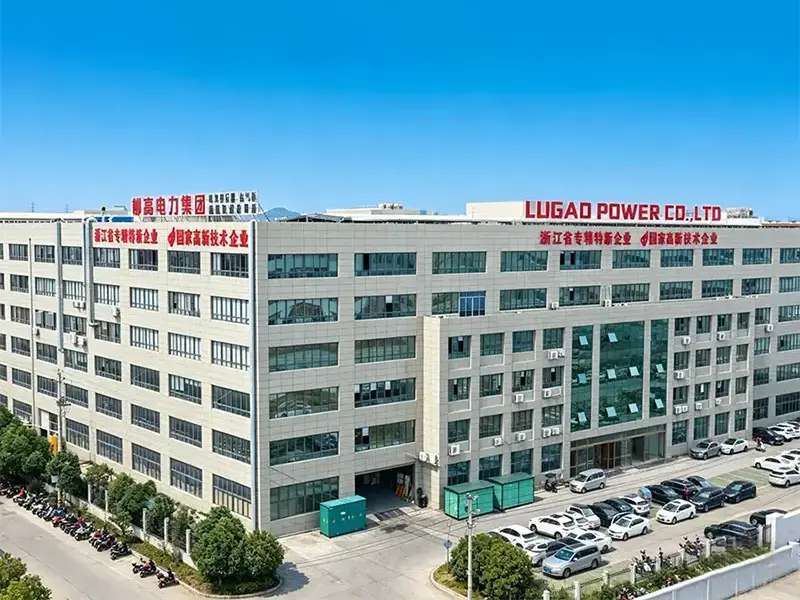

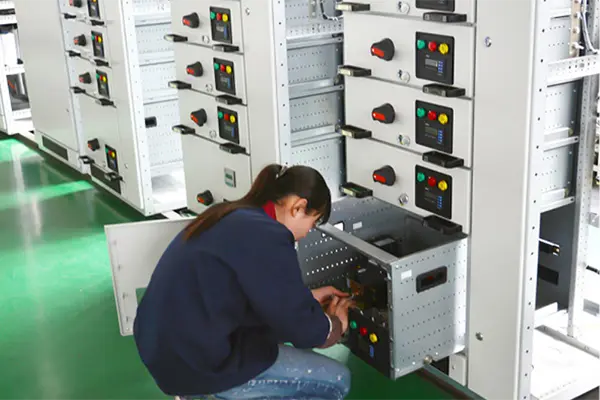

Lugao low voltage switchgear production workshop lugao Lugao factory testing for MCS low voltage switchgear

Testreszabási lehetőségek

Elektromos konfiguráció	Bejövő egység, adagoló egység, motorvezérlő egység, kondenzátor kompenzációs egység
Fiók mérete	8E/2, 8E, 16E, 24E a terhelési követelményeknek megfelelően
Kommunikáció	Modbus RTU, Modbus TCP, Profibus DP, Ethernet/IP opcionális
Monitoring funkció	Áram, feszültség, energia, hőmérséklet, fiók helyzete és riasztási állapot
Alkatrész márka	ABB, Schneider, Siemens, CHINT vagy projekt által meghatározott márkák
Gyűjtősín rendszer	Réz vagy alumínium gyűjtősín, testreszabott névleges áramerősség és rövidzárlati szint
IP védelem	IP40 szabvány, IP54 opcionális
Dokumentáció	Egysoros diagram, elrendezési rajz, kapcsolási rajz, fiók ütemezése és vizsgálati jegyzőkönyv

Gyakran Ismételt Kérdések

1. kérdés: A fiók beépített memóriája túléli az áramszünetet?

V: Igen. A nem felejtő FRAM chip legalább 10 évig megőrzi az adatokat külső áramellátás nélkül. Az üzemórák, az eseménynaplók és az érintkezési kopási adatok megőrződnek.

2. kérdés: Nyílt vagy védett a kommunikációs protokoll?

V: Nyitva. Szabványos Modbus RTU/TCP regisztereket használunk (kézikönyvünkben dokumentálva). Bármilyen harmadik féltől származó SCADA-hoz, PLC-hez vagy BMS-hez csatlakozhat további átjárólicencek nélkül.

3. kérdés: Mi történik, ha a fiók hőmérséklet-érzékelője meghibásodik?

V: A vezérlő „Érzékelő hiba” jelentést küld a fiók LCD-jén és kommunikáción keresztül. A mechanikus működés változatlan marad. A csereérzékelő készlet kevesebb mint 5 perc alatt felszerelhető a fiók eltávolítása nélkül.

4. kérdés: Rendelhetek tartalék fiókokat az elsődleges megszakító nélkül?

V: Igen. Ezt „üres intelligens fiókhéjnak” nevezzük – tartalmazza a házat, a másodlagos érintkezőket, a memóriachipet és a felügyeleti elektronikát, de a fő megszakító nélkül. Később telepítheti saját preferált megszakítóját.
