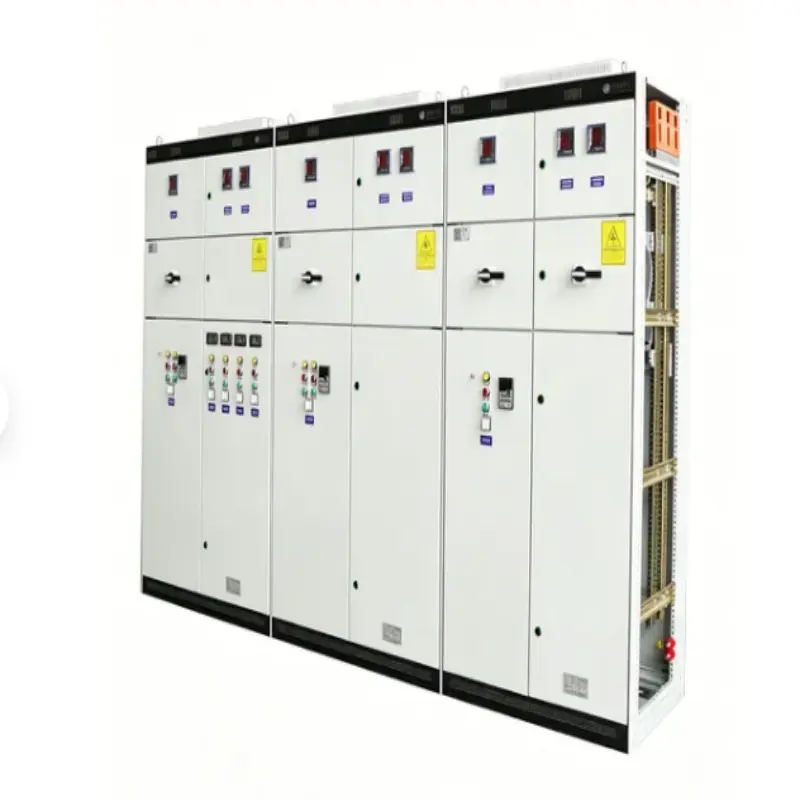

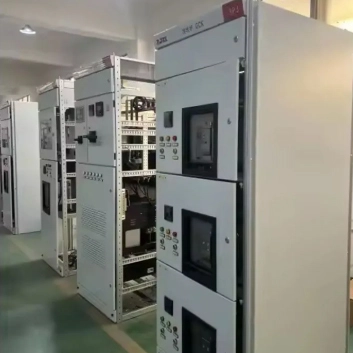

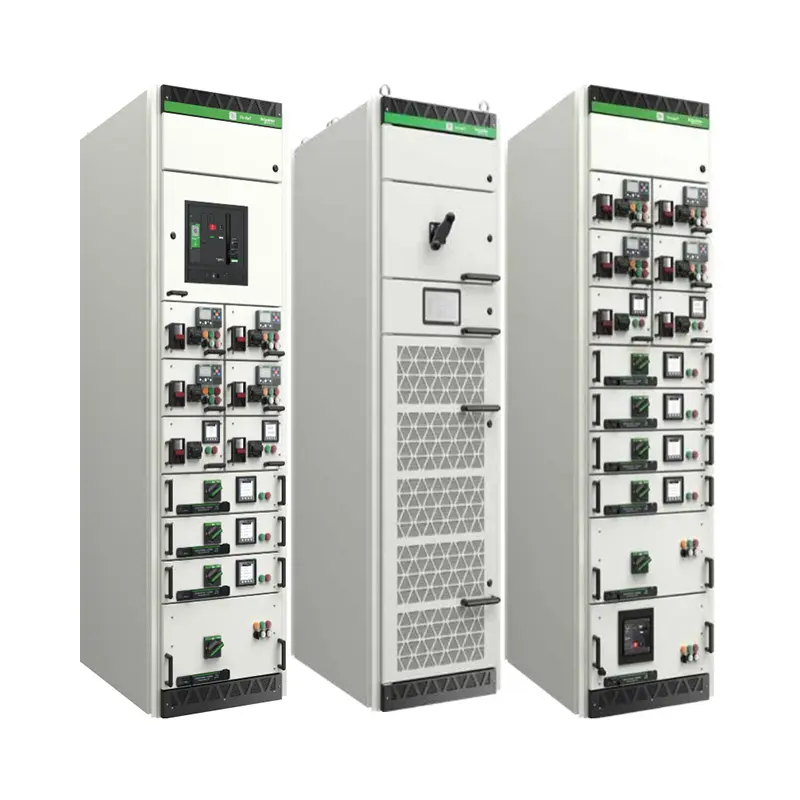

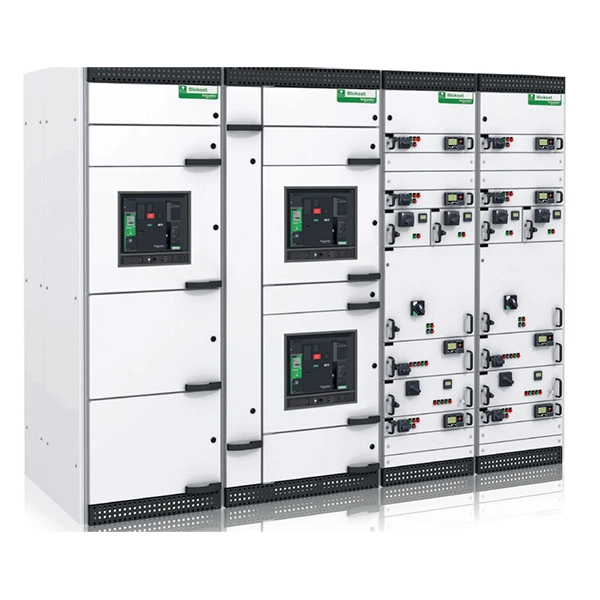

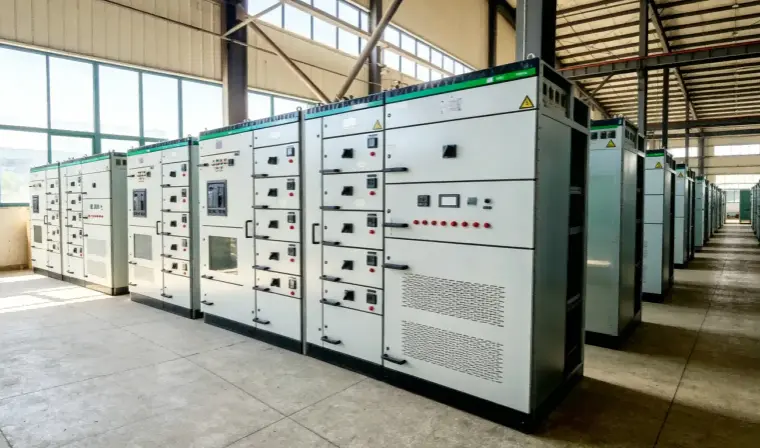

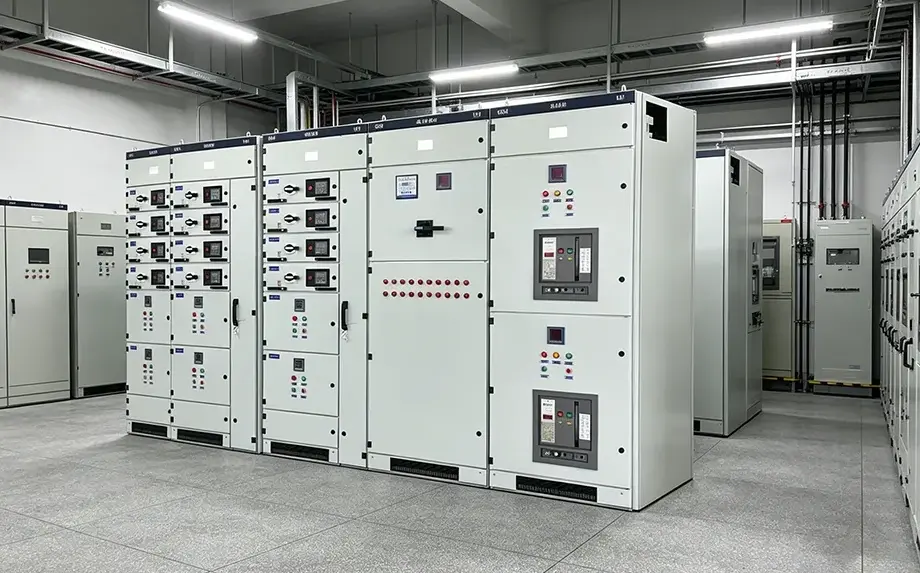

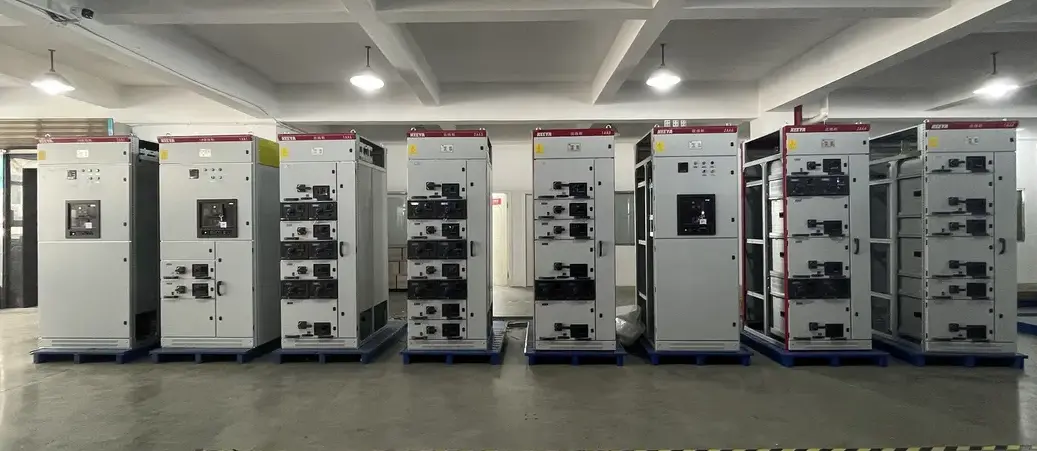

Intelligens tápelosztó fiókos paneles kapcsolóberendezés

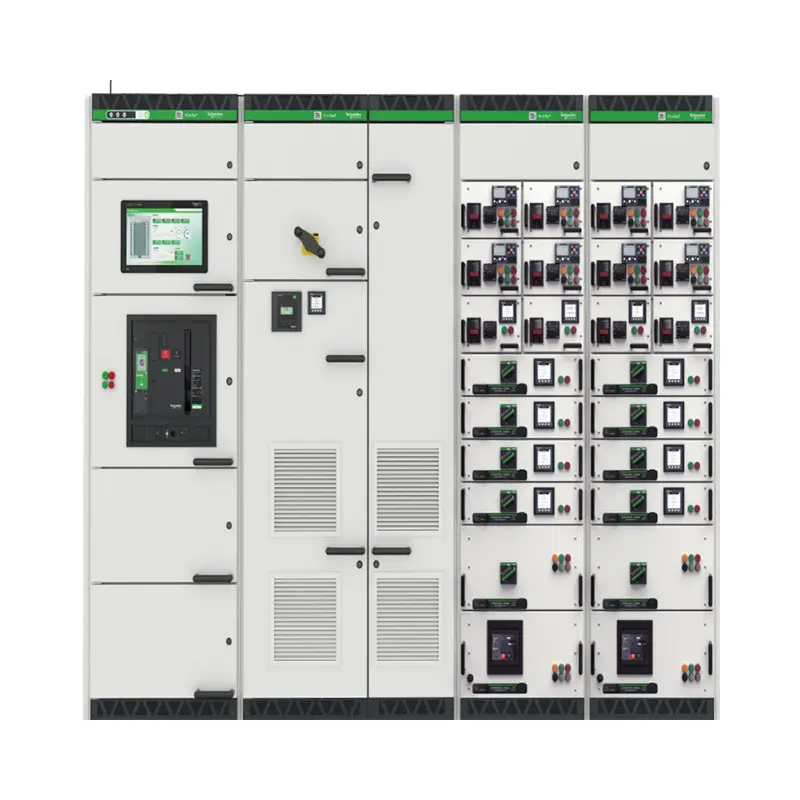

A Lugao Power Co., Ltd. intelligens áramelosztó fiókos paneles kapcsolóberendezése egy nagy teljesítményű kisfeszültségű szerelvény, amely egyesíti az intelligens védelmet, mérést és kommunikációt. A hagyományos fix panelekkel ellentétben ez a fiókos változat lehetővé teszi az egyes áramköri egységek behelyezését vagy kihúzását anélkül, hogy a teljes rendszert leállítaná. Minden fiókhoz külön megszakító, vezérlő és érzékelők tartoznak. Az "intelligens" képesség a beépített energiaminőség-elemzőkből, a Modbus TCP/IP vagy Profibus kommunikációból és az automatikus hibariasztásokból származik. AKapcsolóberendezésalkalmas AC 690V, 50/60Hz rendszerekhez, 6300A névleges áramerősségig. It meets IEC 61439-1/2 and GB/T 7251 standards.

Termékjellemzők és alkalmazás (Kérdések és válaszok formátummal)

Ez a rész a vásárlók gyakori aggályait tárgyalja, és kiemeli az intelligens tápelosztó fiókos paneles kapcsolóberendezés műszaki előnyeit.

Q1: Hogyan javítja a fiók mechanizmusa a karbantartást?

V: Az egység három pozíciós fiókkal rendelkezik (csatlakoztatott/teszt/lekapcsolt) mechanikus reteszeléssel. A hibás fiókot 60 másodpercen belül kicserélheti anélkül, hogy kikapcsolná a szomszédos áramköröket. Ez a kulcsfontosságú előnye az intelligens tápelosztó fiókos paneles kapcsolóberendezésnek a kritikus létesítmények számára.

2. kérdés: Milyen "intelligens" funkciók vannak beépítve?

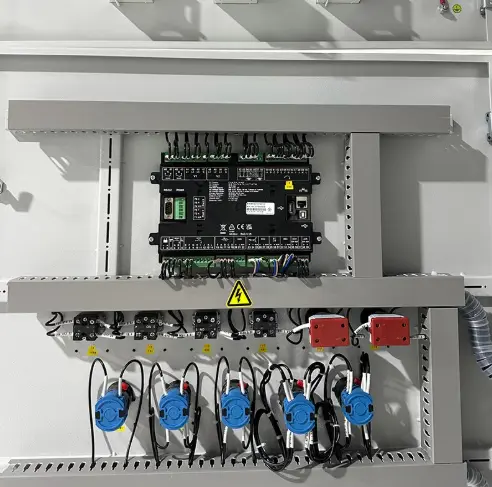

V: Valós idejű feszültség, áram, teljesítménytényező és harmonikus figyelés. Automatikus riasztás túlterhelés, rövidzárlat vagy hőmérsékletemelkedés esetén. Az adatnaplók RS485-ön vagy Etherneten keresztül exportálhatók. Távkioldás/zárás vezérlés egy központi SCADA rendszerről.

3. kérdés: Megbízható a fiókszerkezet sok behelyezés után?

V: Igen. Minden fiókot 5000 mechanikai és 1000 elektromos műveletre tesztelnek teljesítményromlás nélkül. Az érintkezők rugós nyomással ezüstözöttek.

4. kérdés: Hol telepíthető ez a termék?

Alkalmazási lista:

1. Adatközpontok: Redundáns áramútokhoz és minimális MTTR-hez (átlagos javítási idő).

2. Kórházak: A kritikus életfenntartó áramkörök megszakítás nélküli áramellátást igényelnek.

3. Ipari üzemek: Motorvezérlő központok (MCC) szállítószalagokhoz, szivattyúkhoz és kompresszorokhoz.

4. Kereskedelmi komplexumok: Mall világítás és HVAC elosztás.

5. Megújuló energia: Nap/szélenergia-integráció intelligens hálózati visszajelzéssel.

Termékparaméterek (specifikáció)

Gyártási részletek (Minőség és gyártás)

1. Ház: 2,0 mm-es hidegen hengerelt acéllemez, galvanizált és porszórt (RAL 7035). Korrózióállóság >500 óra sópermet teszt.

2. Fiókmechanizmus: Nagy pontosságú vezetősínek önzáró fogantyúval. IP20-as ujjbiztos védelem a fiókrekeszek belsejében.

3. Gyűjtősínrendszer: Négyszögletű réz gyűjtősínek (98% IACS vezetőképesség), hőre zsugorodó hüvelyekkel teljesen szigetelve.

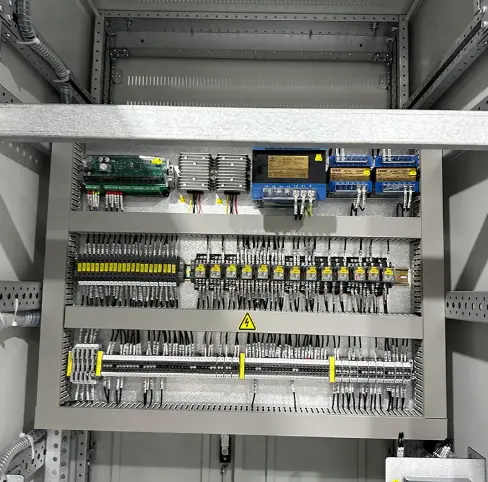

4. Bekötés: UL1015 vagy 60245 IEC tanúsítvánnyal rendelkező, kettős számmal és színkóddal ellátott kábelek.

5. Tesztelés: Minden összeszerelt egységen átesik:

● Dielektromos feszültségállóság (3000 V AC 1 percig)

● Elsődleges és másodlagos befecskendezési teszt

● Fiókmechanikai működési teszt

● Hőmérséklet-emelkedési teszt teljes névleges áramerősséggel

Csomagolás és szállítás

1. Csomagolás:

Minden fiók egyenként antisztatikus PE fóliába van csomagolva. A fő panelt élvédők védik, és egy füstölt fa raklapra rögzítik. Minden burkolat buborékfóliával és PP szövettel van bevonva. Az IP54 besorolású kültéri egységek további vízálló laminált burkolatot kapnak.

2. Szállítási jel:

● ugao Power logó, rendelési szám, súly, méret és „Fragile–Electronic Components” címke.

3. Szállítás:

● Gyártási határidő: 25-35 munkanap a rajz jóváhagyását követően.

● Kikötő: Shanghai / Ningbo.

● Szállítás: Tengeri fuvarozás (FCL vagy LCL), légi szállítás sürgős tartalék fiókokhoz.

Gyakran Ismételt Kérdések

1. kérdés: Vásárolhatok-e egyetlen fiókot alkatrészként a teljes panel megvásárlása nélkül?

V: Igen. A Lugao Power Co., Ltd. egyedi intelligens fiókokat értékesít. Az eredeti rajz, fiókcímke, áramköri konfiguráció és alkatrészmodell alapján hozzáillő tartalék fiókot tudunk gyártani. A végső kompatibilitást a műszaki felülvizsgálati szakaszban kell megerősíteni.

2. kérdés: Az intelligens tápelosztó fiók típusú paneles kapcsolókészülék támogatja a távoli visszaállítást hiba után?

V: Igen, a kommunikációs modulon keresztül. A kezelő távolról leválaszthatja a kapcsolatot, diagnosztizálhatja a hibát, és újra csatlakoztathatja (ha a helyi biztonsági kódok ezt lehetővé teszik). A kézi ellenőrzés azonban továbbra is javasolt rövidzárlati kioldások esetén.

3. kérdés: Mennyi fiókok maximális száma panelenként az Ön termékéhez?

V: A 160A-es fiókokhoz akár 24 egységet is beépíthetünk egy 2200 mm magas panelbe. 630A-es fiókokhoz maximum 12 egység. Az elrendezés a Form 4b elválasztást követi, ami azt jelenti, hogy minden fiók teljesen elkülönítve van a saját fémrekeszében.

4. kérdés: Nyújt-e telepítési és üzembe helyezési szolgáltatást?

V: Távoli videó üzembe helyezést alapkivitelben biztosítunk. Opcionális: Helyszíni üzembe helyezés a Lugao mérnökei által (utazási költségek + napidíj, 1 éves garanciahosszabbítás).*

5. kérdés: Integrálhat olyan külső megszakítókat, mint a Mitsubishi vagy az LS?

V: Abszolút. A fiókházat a legtöbb nagyobb márka befogadására tervezték: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT és mások. Csak adja meg a megszakító modelljét vásárláskor.

Értékesítés utáni szolgáltatás és garancia

Jótállási idő: 12 hónap (1 év) a szállítástól számítva.

Ebben az időszakban,Lugao Power Co., Ltd.kiterjed minden gyártási hibára, beleértve a fiókmechanizmusokat, az intelligens vezérlőket és a kommunikációs modulokat. A fogyóeszközök (lámpák, biztosítékok) nem tartoznak ide.
