GGD moduláris fix típusú alacsony feszültségű kapcsolóberendezés

Definíció és alapvető identitás

A GGD Modular Fix Type Low Voltage Switchgear egy beltéri, padlón álló, fémburkolatú kapcsolóberendezés. Kifejezetten arra terveztékkisfeszültségű váltakozó áramú áramelosztásháromfázisú ipari és kereskedelmi elektromos rendszerekben. Az áramelosztási hierarchia alaptermékeként a transzformátor másodlagos kivezetései és a végső elosztó táblák között helyezkedik el, és egy létesítmény elsődleges energiaelosztójaként funkcionál.

Termékparaméterek

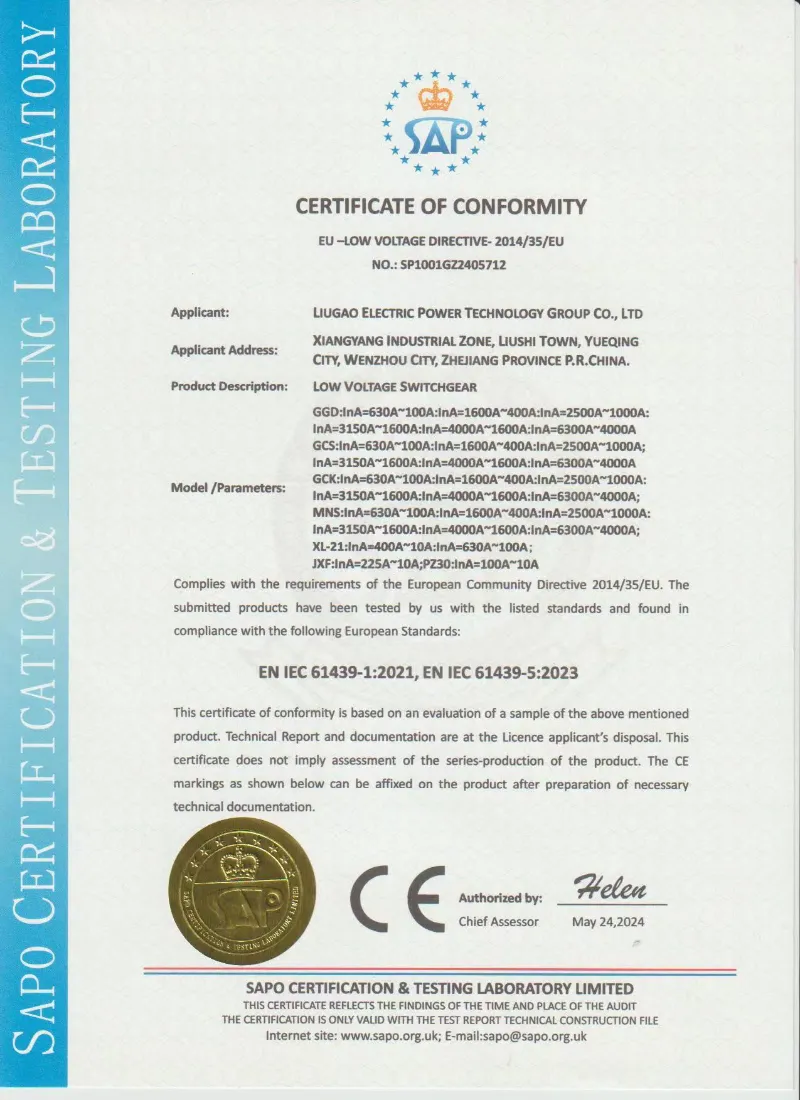

Tanúsítás és minőségbiztosítás

LugaoGGD fix típusú kisfeszültségű kapcsolóberendezéseket gyárt a projekt műszaki követelményeinek és a vonatkozó kisfeszültségű kapcsolóberendezésekre vonatkozó szabványoknak megfelelően. A megerősített műszaki megállapodásnak megfelelően a rutinellenőrzési és vizsgálati jelentések szállíthatók a szállítás előtt.

• IEC 61439-1/2 alapú tervezés és tesztelés
• GB/T 7251 alapú gyártás és ellenőrzés
• Teljesítmény-frekvencia-állósági teszt
• Szigetelési ellenállás vizsgálata
• Bekötési és működési ellenőrzés
• Hőmérséklet-emelkedés ellenőrzése konfiguráció szerint
• Szállítás előtti rutinvizsgálati jelentés
• Igény szerint gyári ellenőrzésről készült képek

Rögzített telepítési filozófia

Ellentétben a kihúzható típusú kapcsolóberendezésekkel, ahol a funkcionális egységek csúszdákra húzhatók ki, a GGD tartósan rögzített szerelési koncepciót alkalmaz:

● Az összes elsődleges eszköz – légvédő megszakítók (ACB), öntött házas megszakítók (MCCB) és leválasztó kapcsolók – közvetlenül a merev szerelőlapokra van rögzítve.

● A készülékek és a gyűjtősínek közötti elektromos csatlakozások csavarozott rézcsatlakozókkal vagy kábelcsatlakozásokkal vannak bekötve, nem dugaszolható érintkezőkkel.

● Ez a rögzített megközelítés kiküszöböli a csúszó mechanizmusokkal kapcsolatos mechanikai bonyolultságot, költségeket és karbantartást, így ideális stabil, hosszú távú telepítésekhez, ahol az áramkörök helyzete ritkán változik.

Moduláris házépítés

● A szekrény szabványos moduláris szekrényekből épül fel, amelyek mindegyike azonos magassággal és mélységgel rendelkezik:

● Keret méretei: 2200 mm (H) × 600/800/1000/1200 mm (Sz) × 600/800 mm (Mé)

● Mindegyik fülke egy független hegesztett acélmodul, amely egymás mellé csavarozható, így folyamatos kapcsolószekrény-sort alkot.

● A fülkék funkcionálisan bejövő (adagoló-vevő), buszcsatoló (busz-összeköttetés) vagy betápláló (kimenő elosztó) egységek.

A termék előnyei

1. előny – Szerkezeti robusztusság

A megerősített 8MF acélváz segít megőrizni a mechanikai stabilitást a megerősített rövidzárlati ellenállási szint alatt. Névleges csúcsellenállási áram: 63kA. A szekrényvázat úgy tervezték, hogy megfeleljen a projekt-specifikus rövidzárlati követelményeknek. A névleges csúcsellenállási áram a jóváhagyott elektromos tervezésnek megfelelően konfigurálható.

2. előny – Moduláris és gyors telepítés

Szabványos bejövő, csatoló, adagoló fülkék. Ugyanolyan magasság/mélység. Gyors projektkonfiguráció a szabványos egységek egymás mellé helyezésével. Csökkenti a helyszíni telepítési időt és a tervezés bonyolultságát.

3. előny – Költséghatékony életciklus

A rögzített rögzítés (nincs kihúzó mechanizmus) csökkenti a kezdeti költségeket. Nincsenek fiókok, dugaszolható érintkezők vagy összetett reteszek. Minimális karbantartás, versenyképes teljes birtoklási költség.

4. előny – Optimalizált hőkezelés

Természetes konvekciós hűtés: alsó zsaluk + felül szellőzős tetősapka. Kéményhatást kelt – a forró levegő felszáll, a hideg levegő beszívja. Nincs ventilátor, nincs zaj, nincs extra karbantartás.

5. előny – Egyszerűsített karbantartás és üzemeltetés

Kezelőszervek, mérők, jelzők a bejárati ajtón ergonomikus magasságban. A megszakító fogantyúi ajtónyitás nélkül is hozzáférhetők. Tágas belső elrendezés külön gyűjtősínnel, megszakítóval, kábelrekeszekkel – könnyű szemrevételezéssel.

Termékjellemzők

1. jellemző: Többrétegű porbevonó rendszer

Minden acélpanel ötlépcsős előkezelésen esik át (zsírtalanítás, öblítés, foszfátozás, passziválás és szárítás), mielőtt egységes elektrosztatikus epoxi-poliészter porbevonatot kapna. Ez a bevonat kiváló tapadást és nedvességállóságot biztosít, biztosítva aGGD moduláris fix típusú alacsony feszültségű kapcsolóberendezésMegőrzi megjelenését és korrózióvédelmét még trópusi vagy magas páratartalmú ipari környezetben is.

2. jellemző: Átlátszó ívsorompó

Polikarbonát sorompó a fő gyűjtősín és a készülékrekeszek között. Látható, fizikai elválasztást biztosít a kezelő biztonsága érdekében az ellenőrzés során, miközben lehetővé teszi a gyűjtősín állapotának vizuális ellenőrzését.

3. szolgáltatás: Tágas kábelvégződési zóna

● Nagy, alsó kábelrekesz nyitott tömszelencelemezzel, nagy teljesítményű kábelhajlítási sugarak befogadására. A mellékelt állítható kábelbilincsek csökkentik az elektromos csatlakozások feszültségét.

4. jellemző: Integrált földelő gyűjtősín

A folyamatos rézföldelés gyűjtősín a teljes szerelvényhosszon fut, szekrényenként előfúrt pontokkal. Leegyszerűsíti a bejövő és kimenő áramkörök helyszíni földelését, biztosítva a rendszer földelésének megfelelőségét.

5. jellemző: Külső fogantyú lakattal

A fő megszakító fogantyúi kívülről szerelve, OFF állásban zárhatók. Lehetővé teszi a biztonságos mechanikus LOTO-t a karbantartás során, egyértelmű vizuális szigetelést biztosítva.

6. szolgáltatás: Rugalmas gyűjtősín-konfiguráció

Támogatja a felső/alsó kábelbevezetést és a 3P4W vagy 3P5W elosztást. A fázissínek jól láthatóan szabványos színkóddal vannak jelölve (sárga, zöld, piros, kék a nulla számára), hogy minimalizálják a vezetékezési hibákat.

Termék alkalmazása

The GGD Modular Fixed Type Low Voltage Switchgear is widely deployed across various sectors where dependable fixed distribution is prioritized:

● Épületszolgáltatások és infrastruktúra: Lépcsőházi világítás elosztása sokemeletes lakótornyokban, földalatti parkoló szellőző tápellátása és városi közvilágítási vezérlőszekrények.

● Ipari segédrendszerek: Kompresszor helyiségek teljesítménypanelei, nem kritikus folyamatmotor-adagolók cement- és aggregátumgyárakban, valamint gyári raktári elosztótáblák.

● Víz- és szennyvízkezelés: Szivattyúállomás motoradagolói a nyersvíz felvételéhez és a tisztított szennyvíz elvezetéséhez, valamint a vegyszeradagoló berendezések tápellátásához.

● Megújuló energia: AC kombináló panelek és kiegészítő áramelosztó táblák földre szerelt napelemes farmokon.

● Kereskedelmi létesítmények: tartalék generátor-szinkronizáló és elosztó panelek a bevásárlóközpontokban, valamint HVAC-hűtő-adagoló panelek az egyetemi kampusz energiaállomásaiban.

● Ideiglenes és építési áramellátás: Ideiglenes áramelosztó dobozok és építőipari emelőelemek tápegységei, ahol a rögzített, robusztus szerkezet jobb tartósságot biztosít, mint a könnyebb panelek.

Csomagolás és Szállítás

Minden GGD kisfeszültségű kapcsolószekrény rozsdagátló fóliával, habpárnával és rétegelt lemez export csomagolással van védve. A szekrény alja a szállítási követelményeknek megfelelően targoncás mozgatásra is kialakítható.

Csomagolás: sztreccs fólia, nedvességálló védelem és rétegelt lemez export tok

Szállítás: FOB Ningbo, CIF nagyobb kikötők vagy EXW elérhető

Szekrényrögzítés: szállítás előtt megerősített belső alkatrészek

Dokumentumok: csomagolási lista, kapcsolási rajz és vizsgálati jegyzőkönyv mellékelve

Értékesítés utáni szolgáltatás

Műszaki támogatás a telepítéshez és üzembe helyezéshez

Bekötési rajz és elrendezési rajz támogatása

Útmutató pótalkatrészekhez a megszakítókhoz, mérőkhöz és vezérlőelemekhez

Jótállási feltételek a visszaigazolt rendelési szerződés szerint

Gyakran Ismételt Kérdések

1. kérdés: Mi a különbség a GGD rögzített kapcsolóberendezések és a GCS/MNS kihúzható kapcsolóberendezések között?

A GGD fixen szerelt megszakítókat és vezetékes csatlakozásokat, míg a GCS vagy az MNS kihúzható fiókegységeket használ. A GGD költséghatékonyabb a stabil elosztórendszereknél, ahol az áramkörök nem igényelnek gyakori cserét.

2. kérdés: Testreszabható a GGD szekrény az egysoros diagramom szerint?

Igen. A Lugao bejövő, adagoló, buszcsatoló, mérő és kondenzátor kompenzációs szekrényeket konfigurálhat az elektromos diagram és az alkatrészmárka követelményei szerint.

Q3: Milyen alkatrészmárkák használhatók?

Az általános opciók közé tartozik az ABB, a Schneider, a Siemens, a CHINT, a Delixi vagy más projektben meghatározott márkák, a költségvetéstől és a műszaki követelményektől függően.

4. kérdés: Milyen dokumentumokat kell benyújtani a szállítás előtt?

Elrendezési rajzokat, kapcsolási rajzokat, rutinvizsgálati jelentéseket, csomagolási listákat és termékfotókat tudunk biztosítani a szállítás előtt a visszaigazolt megrendelés szerint.
