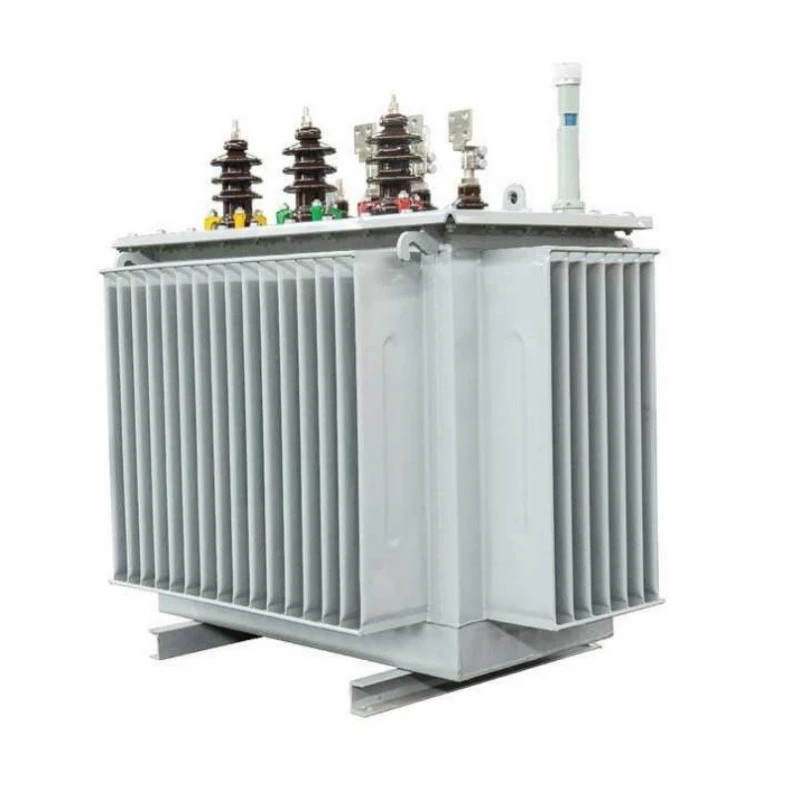

Professzionális olajba merülő transzformátorgyártó a megbízható energiaellátásért

Hogyan válasszuk ki az optimális olajba merülő transzformátort hálózatához?

A minősített Power Transformer beszállítók értékelésekor a mérnöki csapatok gyakran vitatkoznak: Az olajba merülő vagy a száraz típusú technológiát részesítsük előnyben elsődleges alállomásunknál? A választás a hibaáramszintektől, a karbantartási protokolloktól és a helyszíni körülményektől függ. Az olajba merülő transzformátorok nagy hőkapacitásukkal és kiváló dielektromos szilárdságukkal vitathatatlanok a közüzemi léptékű növelő/lehúzó alkalmazásokhoz. Teljesítményük azonban nagymértékben függ a belső szigetelőrendszer integritásától és a tartály azon képességétől, hogy ellenáll-e a belső ívnyomásnak.

A Lugao olajba merülő egységei úgy készültek, hogy kimagaslóan teljesítsenek ezen mechanikai és elektromos nyomás alatt. Szabadalmaztatott magrögzítési és tekercselési technikáink biztosítják, hogy a tekercselések hiba közbeni hirtelen 2,5%-os reaktancia-eltérés esetén is tökéletesen egyvonalban maradjanak. Ez a mechanikai strapabíróság, amelyet szigorú rövidzárlati ellenállási tesztekkel igazolnak (20 kA RMS felett), az, ami megkülönbözteti a tartós teljesítménytranszformátort a felelősségtől.

Hogyan akadályozza meg a Lugao kohászat és tekercselés technikája a katasztrofális kudarcot?

A mérsékelt terhelést kezelő szabványos elosztó transzformátorokkal ellentétben a nagyfeszültségű olajba merülő transzformátornak kezelnie kell a folyamatos terhelési áramok által generált intenzív hőt. A ciklikus terhelésváltozások helyi túlmelegedést okoznak a magcsatlakozásokon és a tekercsvezetőkön, ami felgyorsítja az olaj lebomlását és a papírszigetelés rideggé válását. A Lugao speciális anyagok kiválasztásával és feldolgozásával szünteti meg ezt a sebezhetőséget.

Transzformátoraink kiváló minőségű hidegen hengerelt szemcseorientált szilícium acélt (27QG120) tartalmaznak, lépcsős kötésekkel és feszültségmentesítő izzítással. Ez a kohászati ​​precizitás biztosítja, hogy az üresjárati veszteségek szigorúan az IEC 60076 szabványon belül maradjanak. A tekercsekhez prémium nátronpapírba csomagolt oxigénmentes rézvezetőket használunk, folyamatos spirális tekercselési technikával. Ezt egy szigorú vákuumszárítási eljárás követi, amely eltávolítja a maradék nedvességet, hatékonyan kiküszöbölve a részleges kisülés (PD) kockázatát, amely általában az alacsonyabb rendű egységeket sújtja.

Mely szerkezeti és környezetvédelem szabványos?

Az időjárásnak, pornak és potenciális hatásoknak kitett tartályszerkezet elsődleges védelemként szolgál. A Lugao olajbemerített teljesítménytranszformátorai IP44-es védettséget érnek el a korróziógátló felületkezelésekkel, amelyek ellenállnak a parti sópermetnek és a szélsőséges környezeti hőmérsékleteknek. A nagy teherbírású tartályt (Q345R) robottal hegesztették és 0,3 MPa nyomáson tesztelték, így garantált a szivárgásmentesség és a szerkezeti integritás évtizedekig tartó megőrzése.

Milyen kapacitást, feszültséget és hűtési konfigurációkat tud a Lugao ellátni?

A Lugao SGS-tanúsítvánnyal rendelkező létesítménye támogatja a teljes teljesítményű tesztállomásokat és a professzionális magvágó sorokat, az IEC, GB, CE és CCC szabványok szigorú betartásával.

Feszültségosztályok és kapacitástartományok:

· 132 kV / 110 kV felfelé/leléptető transzformátor:Közüzemi alállomásokhoz és erőművi hálózati csatlakozáshoz tervezték. Robusztus, olajba merülő tartályt alkalmaz ONAN vagy ONAF hűtéssel, kivételesen alacsony részleges kisüléssel (≤ 5 pC) és kiváló rövidzárlati képességgel.

· 33kV / 35kV teljesítménytranszformátor:Ideális szélerőmű-gyűjtőrendszerekhez és nehézipari zónákhoz. Kiegyensúlyozza a nagy hatékonyságot a kis helyigénnyel, rugalmas hűtési lehetőségeket és testreszabható feszültségcsapokat kínál.

· 11 kV elosztó transzformátor:Alkalmas kereskedelmi komplexumokhoz és vidéki villamosításhoz. Hullámos olajtartály kialakítással rendelkezik, amely szükségtelenné teszi a konzervátort, és megbízható működést biztosít zord kültéri környezetben.

Hűtési mód opciók:

· ONAN:Természetes konvekcióra támaszkodik a mérsékelt terhelésű alkalmazásokhoz.

· ONAF:Kényszerlevegős ventilátorokkal fokozza a természetes olajkeringést, mintegy 30%-kal növelve a túlterhelési kapacitást.

· OFAF:Kényszerített olajkeringést alkalmaz kényszerlevegő-hőcserélőkkel a maximális hőelvezetés érdekében.

Hogyan válasszunk olajba merülő egységet szűkös helyekhez?

A nagyméretű alállomások esetében a hagyományos, külső radiátoros egységek működnek a legjobban. A városi földalatti alállomások esetében azonban a Lugao személyre szabott alapterület-optimalizálást kínál, csökkentve a teljes alapterületigényt az integrált radiátorpanelek felhasználásával a hűtési hatékonyság feláldozása nélkül.

Figyelje gyártósorunkatVideó

Tapasztalja meg első kézből a Lugao Power Transformer gyártási kiválóságát:
