Nagy teljesítményű doboz típusú transzformátor alállomás a megbízható áramelosztásért

A városi területek szűkössége, a hosszadalmas helyszíni építési ciklusok és az elosztott áramhálózatok iránti növekvő kereslet gyakran megnehezítik az alállomások hagyományos kiépítését. A speciális, kínai székhelyű Box-Type Transformer Alállomás-gyártóként működő Lugao Power Co., Ltd. a gyárilag összeszerelt, teljesen integrált alállomásaink révén megszünteti ezeket a projekt szűk keresztmetszeteit, amelyek a középfeszültségű kapcsolóberendezéseket, a teljesítménytranszformátorokat és a kisfeszültségű elosztást egyetlen kompakt házban egyesítik. 2016 óta ISO9001 és SGS-tanúsítvánnyal rendelkező létesítményünk robusztus amerikai és európai típusú alállomásokat szállít, amelyek akár 60%-kal csökkentik a telepítési időt, így a közműveket, az EPC-vállalkozókat és az ipari létesítményeket megbízható, plug-and-play áramelosztási megoldással látják el, amely azonnali szolgáltatásra kész.

Hogyan válasszunk amerikai és európai típusú alállomások közül projektje számára?

A minősített doboz-típusú transzformátor alállomás-beszállítók értékelésekor a mérnöki beszerzési csapatok gyakran felteszik a kérdést: Amerikai vagy európai tervezési szabványokat határozzunk meg elosztóhálózatunkhoz? A válasz az alkalmazás kontextusától és a regionális hálózat preferenciáitól függ.

Az amerikai típusú alállomások jellegzetes háromrekeszes kialakításúak – transzformátor, nagyfeszültségű és alacsony feszültségű rész –, ahol a transzformátorrekesz jellemzően teljesen lezárt, olajba merülő egységet használ. Ez a kialakítás nagy hangsúlyt fektet a kompakt alapterületre, és az európai típusú, egyenértékű kapacitású egységek térfogatának körülbelül egyharmadát-egyötödét kínálja, így különösen alkalmas kültéri telepítésekre lakóközösségekben és korlátozott földterülettel rendelkező városi elosztóhálózatokban.

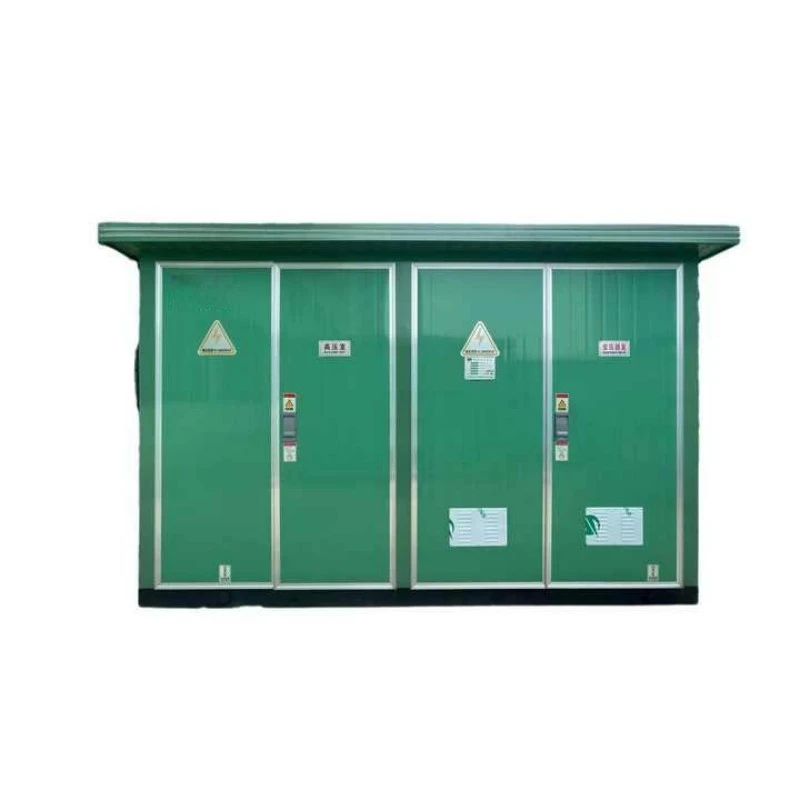

Ezzel szemben az európai típusú alállomások modulárisabb, szobaalapú konfigurációt alkalmaznak, különálló nagyfeszültségű kapcsolóberendezésekkel, transzformátorokkal és kisfeszültségű rekeszekkel egyetlen házban. Ez a kialakítás előnyben részesíti a szervizelhetőséget és a rugalmasságot, mind az olajba merülő, mind a száraz típusú transzformátorok számára alkalmas, és széles körben alkalmazzák az ipari parkokban, kereskedelmi komplexumokban és önkormányzati infrastrukturális projektekben az IEC szabvány szerinti régiókban.

Mindkét kialakításnak megvannak az alapvető előnyei – gyári előtesztelés, minimális építési munkák és gyors üzembe helyezés –, de a választás végső soron a helyi hálózati szabványokhoz, a rendelkezésre álló területhez és a karbantartási preferenciákhoz igazodik.Lugaomindkét konfigurációt teljes testreszabással kínálja, zökkenőmentes integrációt biztosítva a regionális követelményektől függetlenül.

Hogyan biztosítja Lugao a dielektromos integritást és a termikus élettartamot?

A dobozos alállomásoknak ellenállniuk kell a villámlökéseknek, a kapcsolási túlfeszültségeknek és a folyamatos terhelés okozta hőterhelésnek. A Lugao Box-Type Transformer Alállomások nagy dielektromos alapokkal vannak megtervezve, amelyeket szigorú teszteléssel hitelesítettek: a teljesítmény frekvencia 42 kV-on egy percig, a villámimpulzus-ellenállás pedig 75 kV-on a nagyfeszültségű oldalon. Ezek a küszöbértékek megfelelnek vagy meghaladják az amerikai és európai típusú alállomási követelményeket, védik a transzformátor belső tekercseit és a kapcsolóberendezések alkatrészeit a hálózati zavaroktól.

A hőkezelés közvetlenül befolyásolja a transzformátor szigetelési élettartamát. Teljes terhelésű hőmérséklet-emelkedésünk – körülbelül 45,1 K nagyfeszültségű tekercseken és 52,9 K alacsony feszültségű tekercseken – folyamatosan az IEC és IEEE által előírt határértékeken belül marad. A burkolat kialakítása optimalizált szellőzési utakat és hőelvezető felületeket tartalmaz, amelyek aktívan elvezetik a hőt a kritikus alkatrészektől, megakadályozva a lokális forró pontok kialakulását, amelyek rontják a papír szigetelését és felgyorsítják az olaj öregedését. Ez a hőállóság alacsonyabb életciklus-költségeket és alacsonyabb karbantartási gyakoriságot jelent a teljesítménytranszformátor-befektetéshez.

Milyen szerkezeti és környezetvédelmet integrálnak?

Az időjárásnak, a pornak és a véletlen behatásoknak kitett alállomási burkolat az első védelem a környezetkárosodás ellen. A Lugao alállomások IP44 védelmi besorolást értek el, hatékonyan ellenállnak a szilárd részecskék behatolása és a víz fröccsenése ellen, és alkalmasak nyílt udvari amerikai típusú telepítésekre és az épületbe integrált európai típusú konfigurációkra is. A korrózióálló acélból, korróziógátló felületkezeléssel készült ház ellenáll a szélsőséges környezeti hőmérsékleteknek, a magas páratartalomnak és a korrozív tengerparti atmoszférának, így több évtizedes üzemidőre biztosítja a szerkezeti integritást.

Hogyan ellenőrzi a Lugao a rövidzárlat-tűrő képességet?

Az elosztó hálózatok elkerülhetetlenül hibaáramokat tapasztalnak. Egy alállomás azon képessége, hogy túlélje ezeket az eseményeket belső deformáció vagy sínek károsodása nélkül, nem vitatható. A Lugao Box-Type Transformer Alállomások rövidzárlati ellenállását tesztelték – például a névleges értékek közé tartozik a 20 kA RMS a nagyfeszültségű oldalon –, a gyűjtősín csatlakozások integritását és a szerkezeti deformáció nulla értékű utólagos ellenőrzésével. Ez a hitelesített mechanikai robusztusság biztosítja a projektmérnökök számára, hogy alállomásaink a rendszer stabilitását a legnehezebb hibaviszonyok között is fenntartsák.

Milyen kapacitást, feszültséget és hűtési konfigurációkat tud a Lugao ellátni?

A Lugao ISO9001 és SGS-tanúsítvánnyal rendelkező, professzionális összeszerelő sorokkal és teljes teljesítményű tesztmezőkkel felszerelt gyártóműhelye dobozos transzformátor alállomásokat gyárt az IEC, GB, CE és CCC nemzetközi szabványok szigorú betartásával, és támogatja a közvetlen plug-and-play telepítést költséges helyszíni módosítások nélkül.

Feszültségosztályok és kapacitástartományok

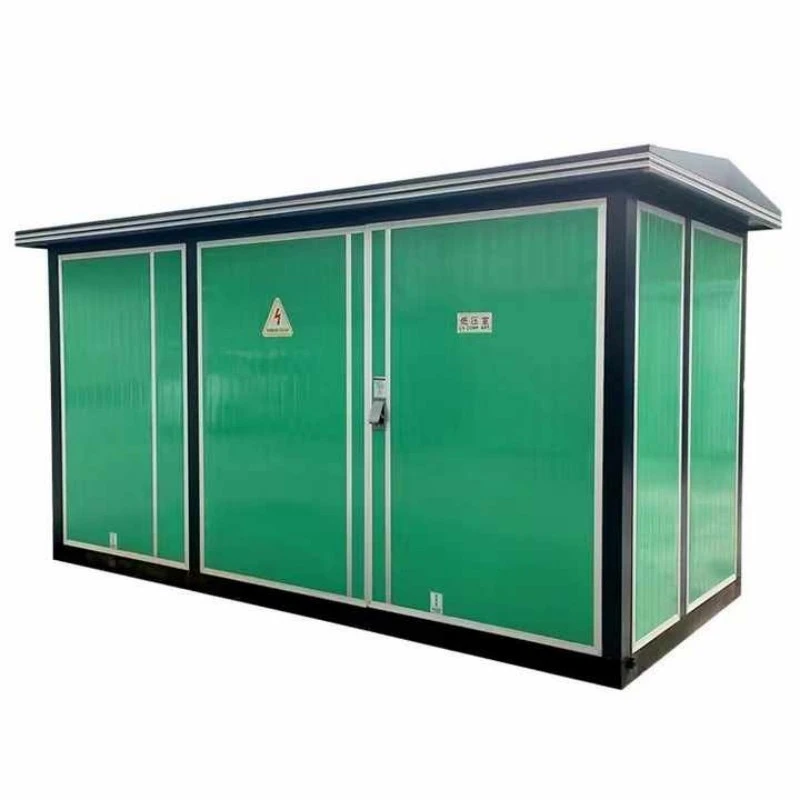

30 kV / 35 kV amerikai és európai típusú alállomások:Közüzemi elosztó alállomásokhoz, szélerőmű-kollektorrendszerekhez és nehézipari zónákhoz, amelyek középfeszültségű átalakítást igényelnek robusztus rövidzárlati ellenállással és alacsony részleges kisülési szintekkel.

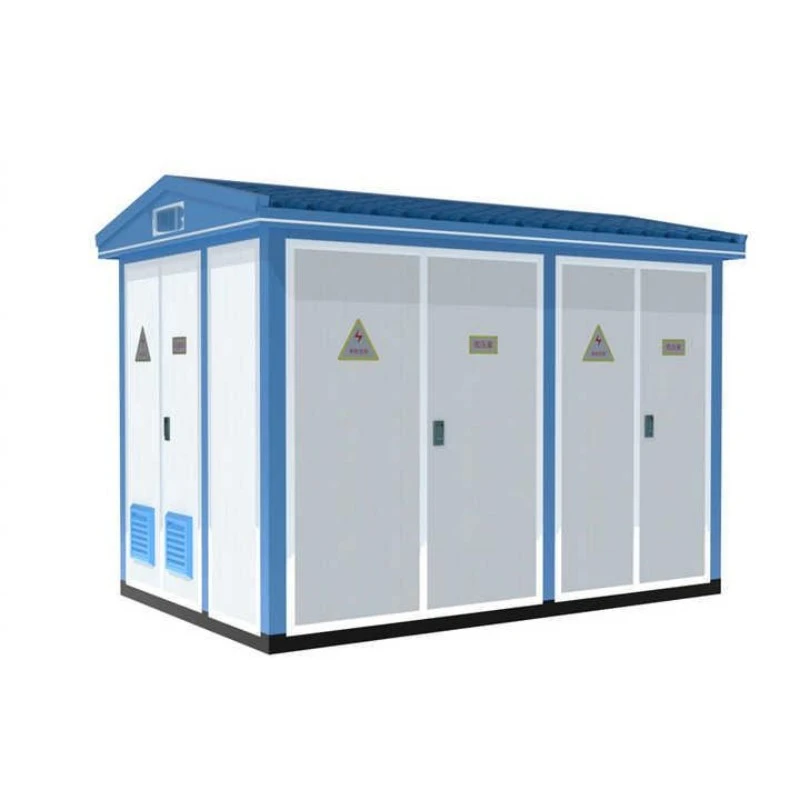

24 kV (20 kV) Smart/Compact Box alállomás:Intelligens modulokkal felszerelve mind a nagyfeszültségű, mind a kisfeszültségű oldalon, lehetővé téve a távvezérlést, érzékelést, jelzést és szabályozást az államhálózat-automatizálási alkalmazásokhoz. Alkalmas városi sokemeletes épületekhez, lakóházakhoz és önkormányzati infrastruktúrához.

11kV / 10kV elosztó alállomás:Ideális kereskedelmi komplexumokhoz, lakóközösségekhez és vidéki villamosítási projektekhez. Hullámkarton kialakítású vagy száraz típusú transzformátorral rendelkezik, így nincs szükség a konzervátor karbantartására, és megbízható működést biztosít zord kültéri környezetben.

Transzformátor és kapcsolóberendezés opciók

A Lugao rugalmas belső konfigurációkat kínál, hogy megfeleljen a konkrét projektkövetelményeknek:

Transzformátor típusa: Teljesen lezárt, olajba merülő(S9, S11, S13, SH15) vagy száraz típusú (SCB10, SCB11, SCBH15) opciók, a tűzbiztonsági és környezetvédelmi elvárásoknak megfelelően.

Nagyfeszültségű kapcsolóberendezések:XGN15, HXGN17 vagy KYN28A szekrények terheléskapcsolóval vagy vákuum-megszakító konfigurációval, amelyek támogatják a gyűrűs hálózati, terminál- vagy kettős tápegység módot.

Kisfeszültségű elosztás:GGD, GCS, illMNS kapcsolóberendezésbejövő, kimenő és reaktív kompenzációs funkciókkal, panel típusú vagy szekrényre szerelhető szerkezetek támogatásával.

Hogyan válasszuk ki az ideális doboz típusú alállomást szűkös városi területekhez?

Hagyományos, nagy alapterületű alállomások esetében továbbra is lehetséges a hagyományos épület típusú telepítés. A városi földalatti alállomások, a kompakt térinformatikai berendezések és a túlterhelt kereskedelmi negyedek azonban helyoptimalizált megoldásokat igényelnek. A Lugao személyre szabott alapterület-optimalizálást kínál, csökkentve a teljes földterület-igényt a nagy sűrűségű kapcsolóberendezések és az integrált transzformátorok felhasználásával. Az amerikai típusú alállomások kompakt térfogatukkal különösen alkalmasak lakóközösségi elosztásra, ahol a telekköltségek túl magasak. Az európai típusú egységek, bár nagyobbak, kiváló szolgáltatási hozzáférést kínálnak az ipari alkalmazásokhoz, ahol magasabb a karbantartási gyakoriság.
