Intelligens előre telepített európai típusú transzformátor alállomás

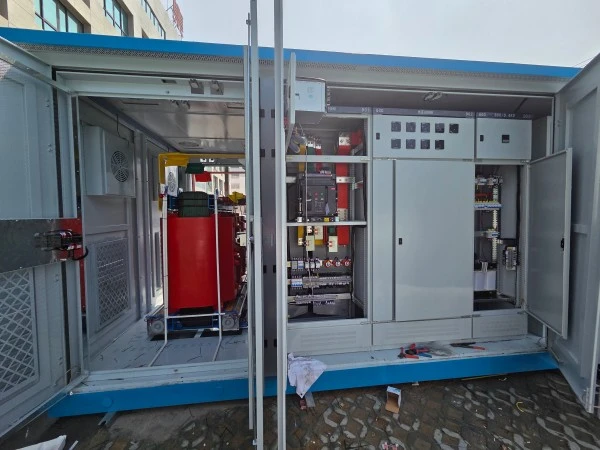

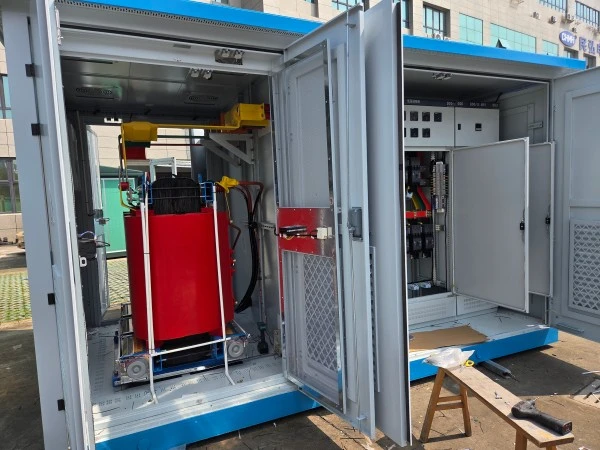

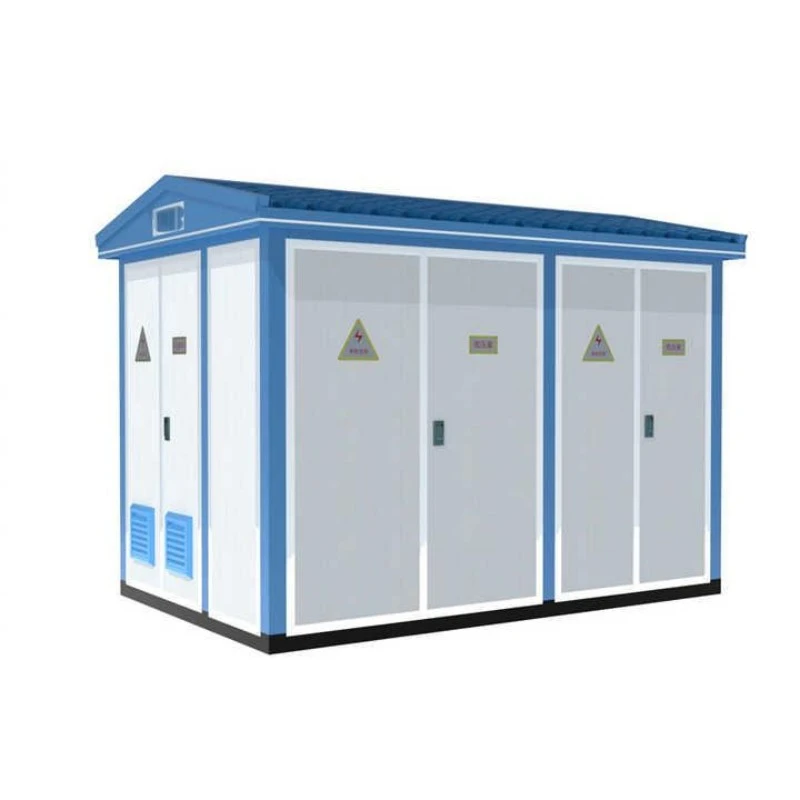

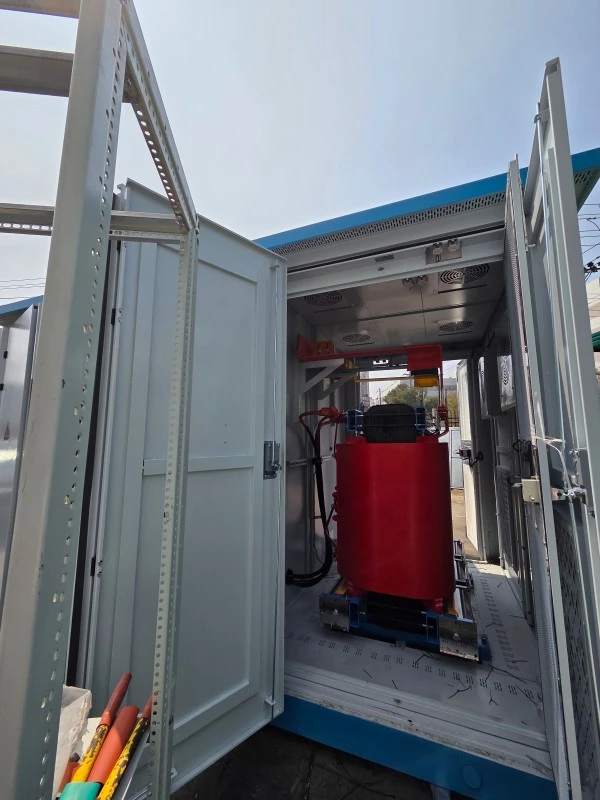

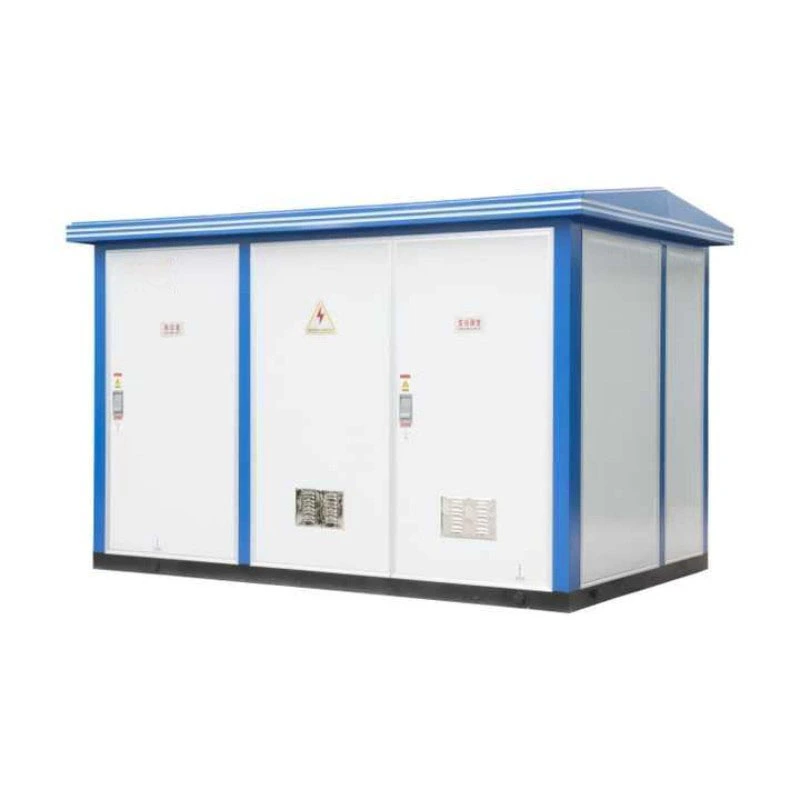

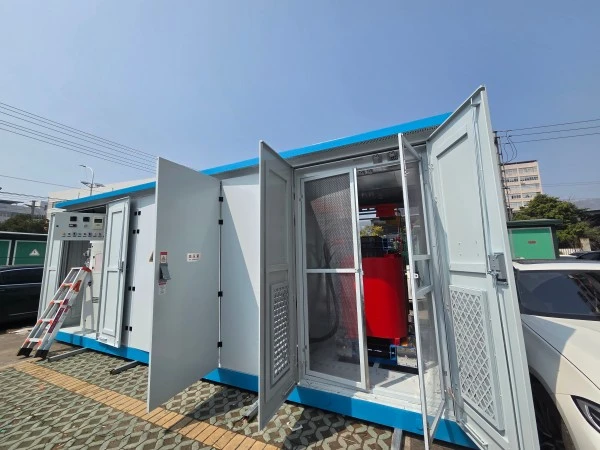

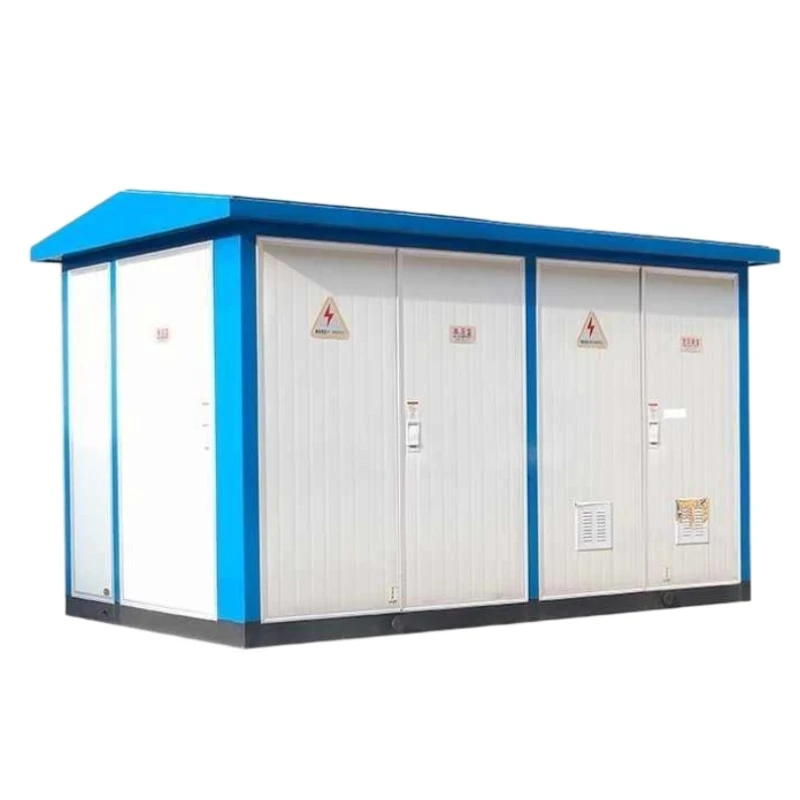

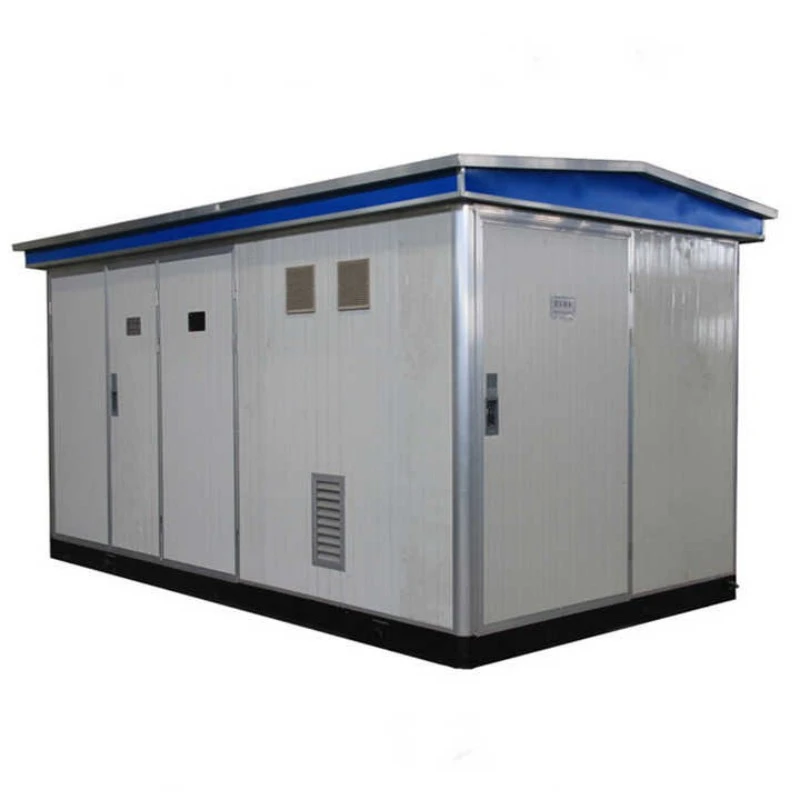

A Smart előre telepített európai típusú transzformátor alállomás egy gyárilag összeszerelt, kompakt áramelosztó egység, amely egyközépfeszültségű kapcsolóberendezések, egy kisfeszültségű elosztó panelt és egy olajos vagy száraz típusú transzformátort egyetlen, zárt házba. A hagyományos mélyépítési alállomásoktól eltérően ez az európai stílusú egység előre gyártott, tesztelt és beszerelésre kész rendszerként kerül szállításra.

Mit csinál?

A középfeszültségű villamos energiát (jellemzően 6kV-35kV) alacsony feszültségű szintre (400V-690V) csökkenti a biztonságos elosztás érdekében lakóközösségekben, kereskedelmi épületekben, gyárakban és megújuló energiaforrásokban. A Smart előre telepített európai típusú transzformátor alállomás támogatja a terhelés, a hőmérséklet és az áramminőség intelligens felügyeletét is, lehetővé téve a távoli hibadiagnosztikát és az automatikus riasztási funkciókat. Ez ideális választássá teszi az intelligens hálózatokhoz és a felügyelet nélküli alállomásokhoz.

A termék előnyei

1. Intelligens megfigyelés és távirányító

A Smart előre telepített európai típusú transzformátor alállomás egy opcionális intelligens terminálegységgel (ITU) érkezik, amely valós idejű adatokat gyűjt a feszültségről, áramerősségről, teljesítménytényezőről és olajhőmérsékletről. Az adatok 4G-n, Etherneten vagy száloptikán keresztül továbbíthatók egy központi vezérlőterembe, csökkentve a helyszíni ellenőrzés költségeit.

2. Kompakt lábnyom és gyors telepítés

Mivel a Smart előre telepített európai típusú transzformátor alállomás gyárilag össze van szerelve, csak egy egyszerű alapozást igényel a helyszínen. A telepítés hetek helyett 1-2 napot vesz igénybe, így akár 60%-ot takaríthat meg az építési munkák és a földhasználat terén.

3. Nagy megbízhatóság zord körülmények között

A ház IP54-es (vagy magasabb) védelmi besorolásával és a belsejében lévő olajba merülő vagy epoxigyanta transzformátorokkal ez az alállomás ellenáll a pornak, esőnek, sóködnek és -25°C és +40°C közötti szélsőséges hőmérsékleteknek, így biztosítja a folyamatos működést sivatagokban, tengerparti területeken vagy magas tengerszint feletti magasságban.

4. Energiahatékonyság és alacsony veszteség

Az S11 vagy S13 sorozatú kisveszteségű transzformátorokkal felszerelt Smart előre telepített európai típusú transzformátor alállomás akár 30%-kal csökkenti az üresjárati veszteségeket a hagyományos egységekhez képest, közvetlenül csökkentve ezzel a villanyszámlát és a szén-dioxid-kibocsátást egy 20 éves élettartam alatt.

5. Teljesen testreszabható

Rugalmas konfigurációkat kínálunk: réz vagy alumínium tekercsek, terhelés alatti fokozatkapcsolók, automatikus teljesítménytényező-korrekció (APFC) és túlfeszültség-levezetők. Akár 200kVA-s egységre van szüksége villaterületre, akár 2500kVA-s egységre ipari parkba, mi személyre szabjuk a megoldást.

Termék jellemzők

Teljesen zárt és időjárásálló ház --- Horganyzott acélból vagy alumíniumötvözetből készült, korróziógátló festékkel bevonva, kültéri telepítésre alkalmas.

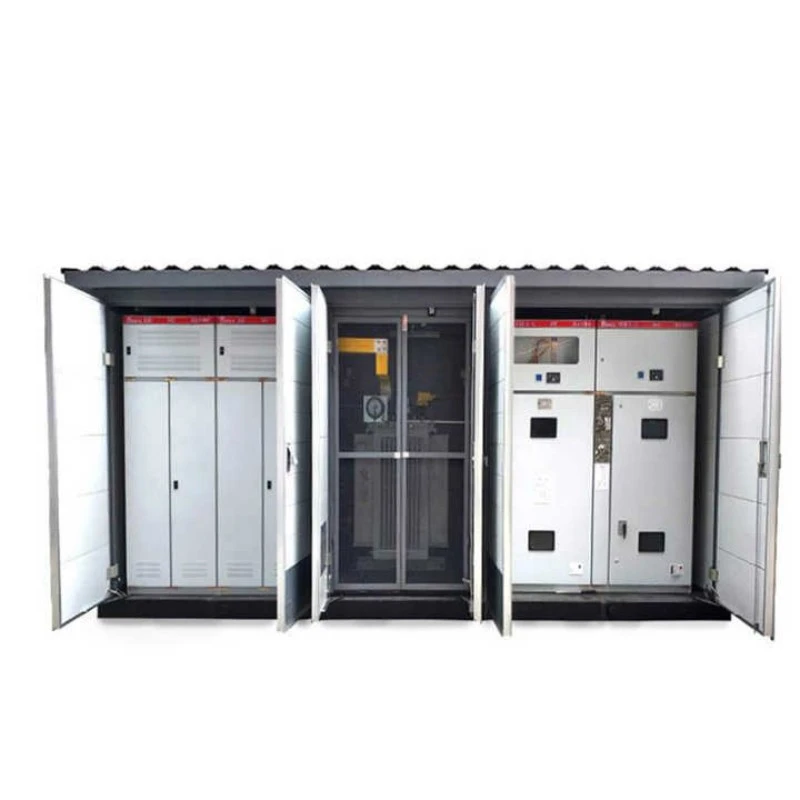

Moduláris belső elrendezés --- Külön rekeszek nagyfeszültségű kapcsolóberendezésekhez, transzformátorokhoz és kisfeszültségű elosztáshoz, mechanikus reteszekkel a kezelő biztonsága érdekében.

Intelligens hűtőrendszer --- Hőmérséklet-vezérelt ventilátorok száraz típusú transzformátorokhoz vagy hullámos radiátorpanelek olajba merülő egységekhez, amelyek automatikusan aktiválódnak, ha a hőmérséklet meghaladja az előírt értéket.

Ívvillanás és túlterhelés elleni védelem --- Az IEC 62271-202 szabványnak megfelelő SF6 vagy vákuum megszakítókkal, biztosítékkal ellátott kapcsolókkal és túlfeszültség-védelmi eszközökkel (SPD) felszerelve.

Felhasználóbarát kezelőfelület --- A helyi érintőképernyős kijelző (opcionális) valós idejű adatokat és hibarekordokat jelenít meg, míg a karbantartó személyzet okostelefon-alkalmazáson keresztüli távoli hozzáférést biztosít.

Alacsony zajszintű működés --- Hangszint ≤55 dB(A) lakossági alkalmazásokhoz, rezgéscsillapító tartókkal és hangszigetelő panelekkel.

Lopásgátló és biztonsági tervezés --- A nagy teherbírású zárak, ajtóérzékelők és az opcionális CCTV integráció teszi a Smart előre telepített európai típusú transzformátor alállomást alkalmassá távoli, felügyelet nélküli helyszínekre.

Termék alkalmazása

A Smart előre telepített európai típusú transzformátor alállomást széles körben használják:

Városi áramelosztás

Lakótelepek, bevásárlóközpontok, szállodák és kórházak, ahol korlátozott a hely, és a tűzbiztonság kritikus.

A földalatti parkolók vagy a tetőtéri létesítmények előnyösek a kompakt, olajzáró kialakításnak.

Megújuló energia projektek

A napelemparkok és a szárazföldi szélparkok gyors telepítést és időjárásállóságot igényelnek. Ez az alállomás zökkenőmentesen integrálható a PV inverterekkel és a szélturbina átalakítókkal.

Infrastruktúra és nyilvános létesítmények

A repülőterek, metróállomások, alagutak és hidak nagy megbízhatóságára és távfelügyeletére támaszkodnak a zavartalan világítás és szellőzés biztosítása érdekében.

Ipari és bányászati ​​helyek

A gyárak, vegyi üzemek és bányák a Smart előre telepített európai típusú transzformátor alállomást használják a hálózati hibák elkülönítésére és az érzékeny gépek védelmére.

Ideiglenes és vészhelyzeti áramellátás

Az építkezések, a katasztrófa-elhárítási zónák és a szabadtéri rendezvények profitálnak a plug-and-play jellegéből és az egyszerű áthelyezésből.

Gyártási részletek

Lakás- és gépészeti tervezés

A Smart előre telepített európai típusú transzformátor alállomás külső burkolata lézerrel vágott, hajlított és hegesztett acéllemezekből készül. A hegesztést követően a teljes ház sörétszórásnak vetik alá a vízkő eltávolítását, majd elektrosztatikus porbevonatot, legalább 80 µm vastagságban. Ez C5-M korrózióállóságot (ISO 12944) biztosít a part menti vagy ipari környezetben.

Az ajtók poliuretán tömítésekkel, kompressziós reteszekkel és kivehető zsanérokkal vannak felszerelve. A lejtős tető megakadályozza a víz felgyülemlését, az alapcsatornák pedig targonca zsebeket és emelőfüleket tartalmaznak a könnyű szállítás érdekében.

Transzformátormag és tekercsek

Nagy áteresztőképességű, hidegen hengerelt szemcseorientált szilícium acélt (0,23 mm vagy 0,27 mm) használunk lépcsős kötésekkel, hogy csökkentsük az üresjárati áramot. A tekercsek oxigénmentes réz- vagy alumíniumfóliából (alacsony feszültséghez) és kerek rézhuzalból (nagyfeszültséghez) készülnek. Száraz típusú változatoknál a H osztályú epoxigyanta vákuumöntéssel történik, hogy kiküszöbölje az üregeket, és a részleges kisülés elérje a 10 pC alatti értéket. Az olajba merülő változatoknál az olajtágulás elnyelésére hullámos tartállyal ellátott ásványolajat vagy természetes észter folyadékot használunk.

Kapcsolóberendezések és gyűjtősínek

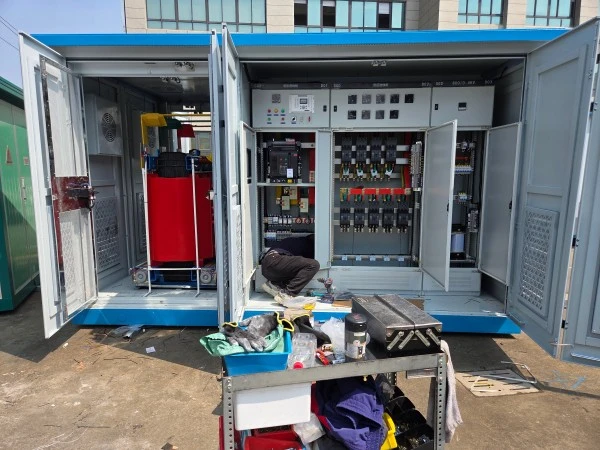

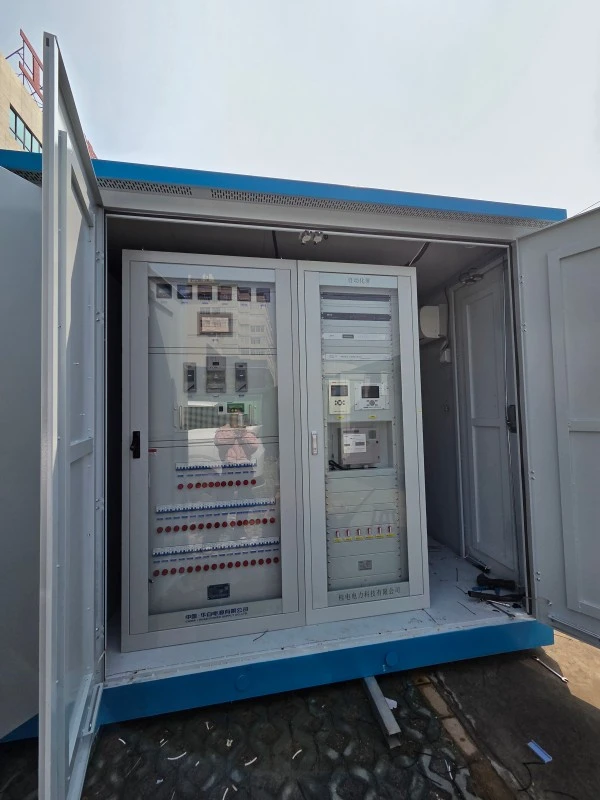

A Smart előre telepített európai típusú transzformátor alállomáson belül a HV rekeszben található egy terhelésmegszakító vagy megszakító (SF6 vagy vákuum típusú), látható megszakítóérintkezőkkel. A kisfeszültségű rekesz tartalmaz egy fő öntött ház megszakítót (MCCB), az adagoló megszakítókat és egy gyűjtősín-rendszert, 4000 A-ig. Minden gyűjtősín ónozott rézből készül, hőre zsugorodó szigeteléssel.

Intelligens megfigyelőrendszer (opcionális)

Integráltunk egy intelligens RTU-t (távoli terminálegység), amely háromfázisú feszültségeket, áramokat, aktív/meddő teljesítményt és harmonikusokat mér a 31. sorrendig. Az adatokat 5 percenként naplózzuk, és 90 napig tároljuk. A túlfeszültség, alacsony feszültség, túlmelegedés és ajtónyitás riasztásait SMS-ben vagy e-mailben küldik el.

Minőségi tesztelés

Minden Smart előre telepített európai típusú transzformátor alállomás 100%-os gyári tesztelésen esik át:

1. Dielektromos ellenállási teszt (2,5 kV 1 percig)

2. Dinamikus rövidzárlati teszt (szimulált)

3. IP54 vízbehatolási teszt

4. Hőmérséklet-emelkedési teszt (8 óra teljes terhelés mellett)

5. Részleges kisülési mérés (≤10 pC száraz típus esetén)

6. Minden szállítmányhoz mellékeljük az IEC 62271-202, GB/T 17467 és EN 61330 szabványoknak megfelelő vizsgálati jelentéseket.
