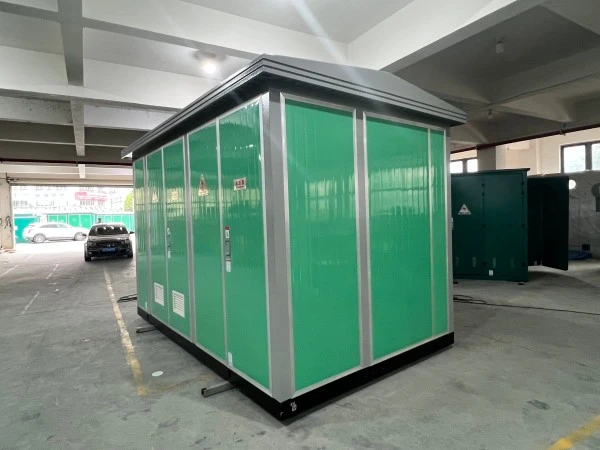

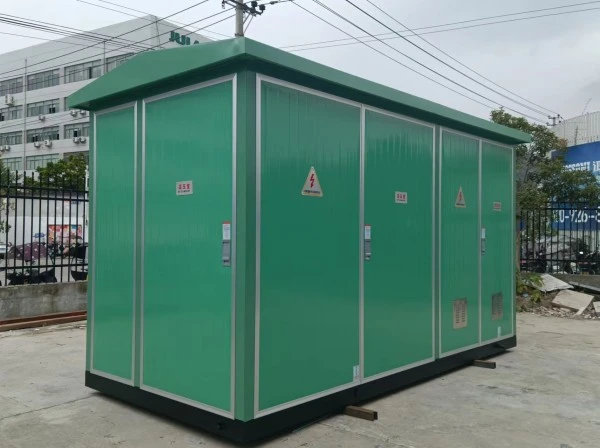

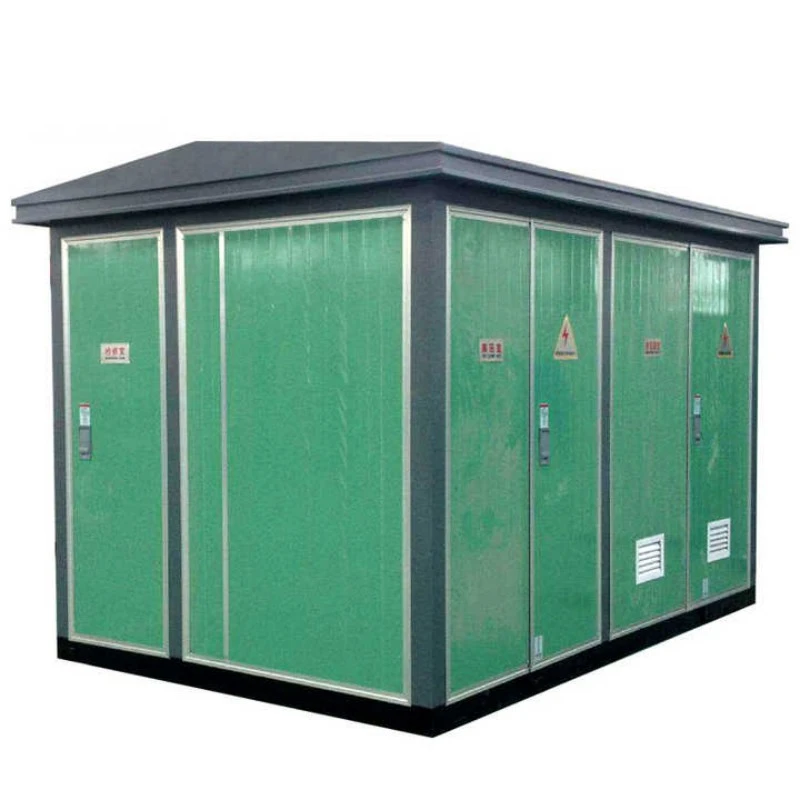

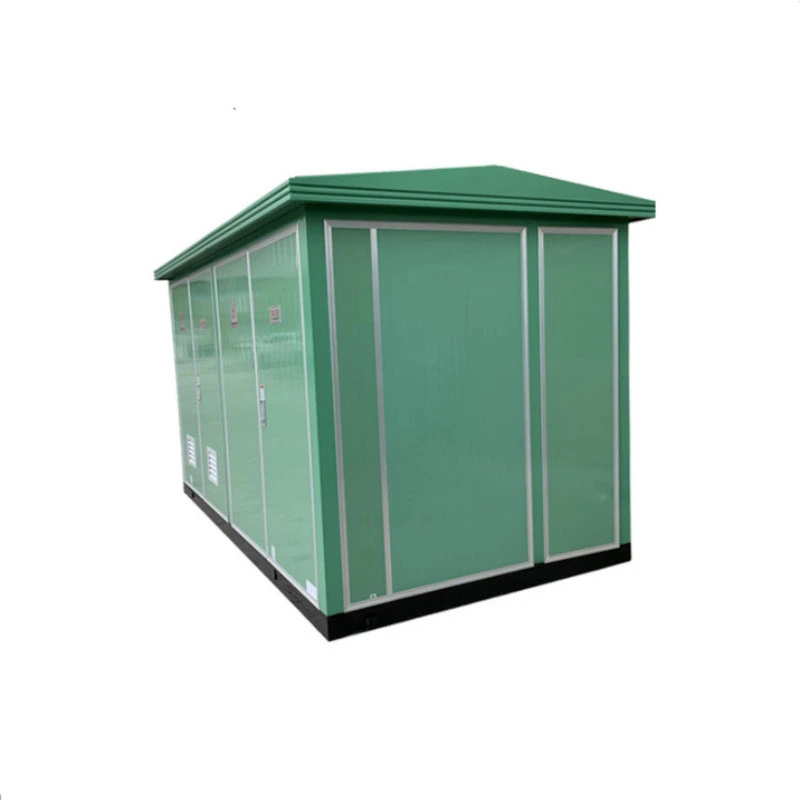

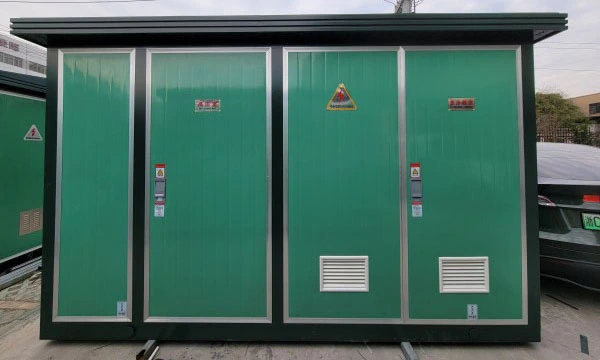

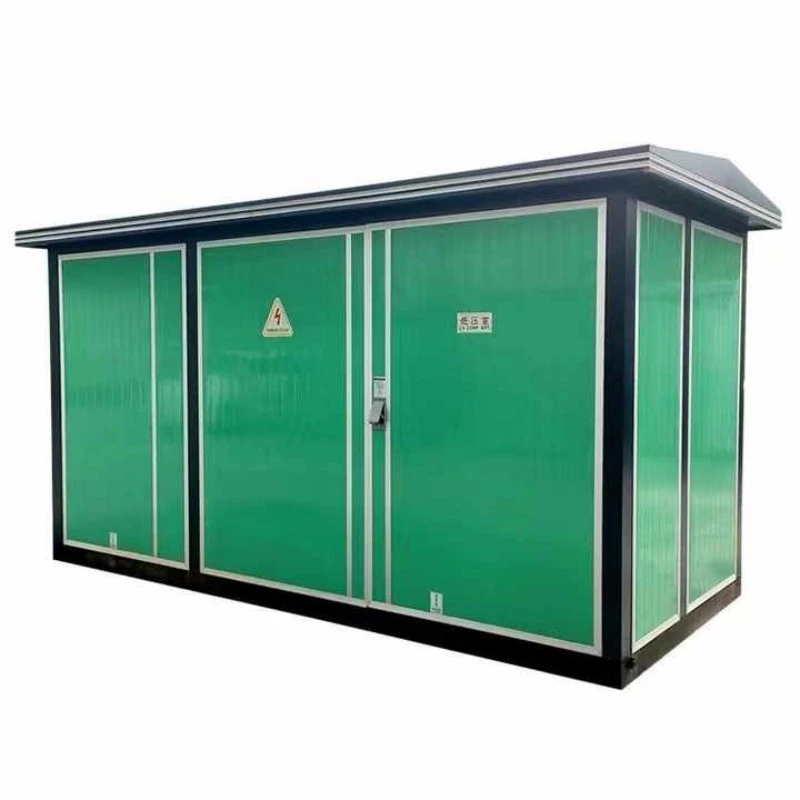

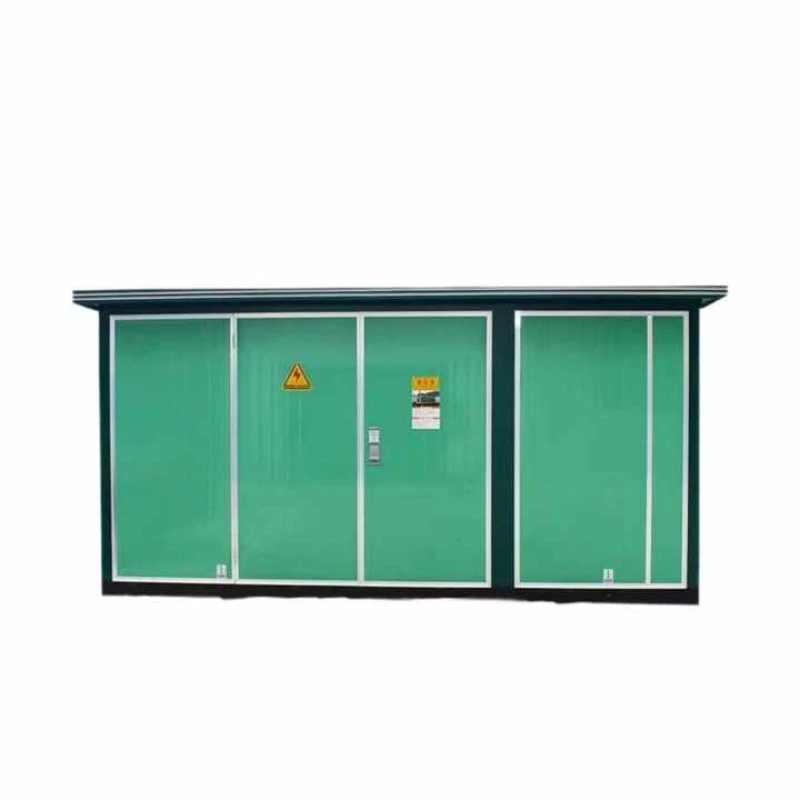

Szélenergia-csomagolású európai típusú alállomás

A Wind Power Packaged European Type Substation egy gyárilag összeszerelt, kompakt teljesítményátalakító egység, amelyet kifejezetten arra terveztek, hogy egy vagy több szélturbinából összegyűjtse a középfeszültségű villamos energiát, csökkentse (vagy feljebb) azt hálózatkompatibilis szintre, és megvédje mind a turbinát, mind a közműhálózatot az elektromos hibáktól.

Az általános dobozos alállomásokkal ellentétben ezt az egységet a szélenergia-termelés egyedi igényeire tervezték:

● Magas rezgéstűrés: megerősített belső gyűjtősínek és kilazulásgátló vasalat.

● Széles feszültségingadozás: Kezeli a kimeneti ingadozásokat 400 V-tól (turbina terminál) 35 kV-ig (gyűjtőhálózat).

● Távfelügyeleti készenlét: Integrált SCADA portok a turbinavezérlő helyiségekhez.

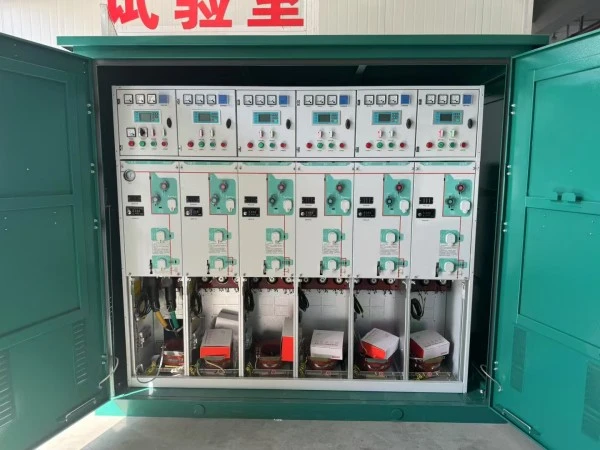

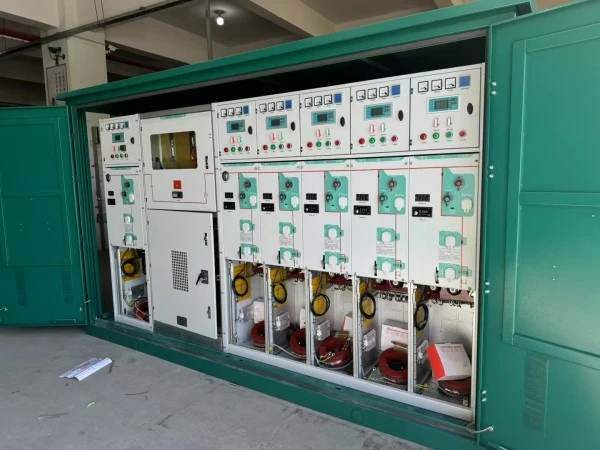

Fizikailag a Wind Power Packaged European típusú alállomás megtartja a klasszikus európai háromrekeszes architektúrát (HV oldal, transzformátor, LV oldal), de szélspecifikus jellemzőkkel egészíti ki: dedikált interfész védelmi relét, harmonikus szűrő terminálokat és időjárásálló burkolatot, amely a part menti sópermetre lett besorolva.

Mit tehet?

Elsődleges funkció: elektromos interfészként működik a szélturbina generátor és a középfeszültségű gyűjtőhálózat között.

Négy alapmunka:

1. Feszültség transzformáció:A turbina kimeneti feszültségét (általában 690 V) gyűjtőhálózati feszültséggé (10 kV–35 kV) alakítja át az egység belsejében elhelyezett emelőtranszformátor segítségével.

2. Hibaszigetelés:Automatikusan leválasztja a turbinát, ha a hálózati paraméterek (feszültség, frekvencia) túllépnek a megengedett határokon, mindkét eszközt megvédve.

3. Energiaminőség kondicionálás:Földelést, túlfeszültség-levezetőket és szűrőpontokat biztosít a turbinán belüli változtatható frekvenciájú hajtások által generált harmonikusok mérséklésére.

4. Energiamérés és felügyelet:Közüzemi szintű CT-k és PT-k a betáplálási tarifa mérésére és a teljesítmény távoli nyomon követésére.

Mivel a Wind Power Packaged európai típusú alállomás teljesen előre bekábelezve és tesztelve érkezik, a szélerőmű-fejlesztők elkerülik a több hónapos helyszíni elektromos összeszerelést. Az egyik egység vagy egyetlen nagy turbinát (2MW–6MW), vagy kisebb turbinákból álló kis csoportot szolgál ki „karakterlánc” konfigurációban.

Termék paraméter

Az alábbiakban a Lugao Power Wind Power csomagolt európai típusú alállomásának szabványos műszaki specifikációi találhatók. Egyedi besorolás kérésre elérhető.

A termék jellemzői és alkalmazása

1. kérdés: Miben különbözik a szélenergia-csomagolású európai típusú alállomás egy szabványos európai alállomástól?

A: Three wind-specific features. Először is, a szélenergia-csomagolt európai típusú alállomáson belüli transzformátort kétirányú áramáramlásra és gyakori feszültségingadozásra tervezték – a turbinák folyamatosan fel-le gurulnak. Másodszor, a kisfeszültségű rekesz tartalmaz egy dedikált hálózati interfész védelmi relét, amely 100 ms-on belül kiold, ha a hálózati feszültség vagy frekvencia eltolódik, ahogy azt a közüzemi összekapcsolási szabványok (pl. IEEE 1547, IEC 61727) megkövetelik. Third, the entire enclosure uses anti-vibration mounts on all electrical contacts; standard units would see screw loosening after six months near a turbine.

2. kérdés: Hogyan kezeli ez az egység a nyílt szélerőműparkokban szokásos villámcsapásokat?

V: Minden szélenergia csomagolt európai típusú alállomás 1+2 típusú túlfeszültség-levezetővel van felszerelve mind a HV, mind a LV oldalon (kisülési kapacitás pólusonként 25 kA). Ezenkívül a transzformátor tartálynak közvetlen földelősaruja van, 120 mm²-es rézkábel számára. Gyári tesztünkben 10/350μs villámimpulzusokat szimulálunk 100kA-ig, belső villanás nélkül.

3. kérdés: Használható ez az alállomás szárazföldi és tengeri szélenergiára is?

V: A szárazföldön – teljesen. Offshore számára kínálunk egy továbbfejlesztett változatot, az úgynevezett "Offshore Package". A szabványos szélenergia-csomagolt európai típusú alállomás IP54-es besorolással rendelkezik, amely alkalmas szárazföldi tengerparti övezetekre. Offshore (turbina platformon vagy köpeny alapon) IP66-ra frissítünk, C5-M tengeri minőségű bevonatot használunk (több mint 400 μm vastagságban), és az összes szabványos acélcsavart 316 literes rozsdamentes acélra cseréljük. A transzformátorolajat természetes észterre cserélik (biológiailag lebomló), hogy megfeleljen a környezetvédelmi előírásoknak.

4. kérdés: Melyek a leggyakoribb alkalmazási forgatókönyvek ennél az egységnél?

V: Négy elsődleges alkalmazás:

Gyártási részletek

Hogyan épít a Lugao Power jobb szélenergia-csomagolású európai típusú alállomást?

1. részlet: Anti-Vibration Engineering

A szélerőművekben a legtöbb alállomás meghibásodása a turbina állandó rezgéséből eredő meglazult kapcsolatokra vezethető vissza (0,5–2 Hz). Megoldásunk: minden gyűjtősín-csatlakozásnál Belleville tárcsarugók találhatók a csavarfej alatt, megőrizve a szorítóerőt akkor is, amikor az alkatrészek rezegnek. A sorkapcsok ketrec-bilincs típusúak (nem csavaros bilincsek). A belső kábelkötegelőket rozsdamentes acél rögzítőhevederekre cserélik. Eredmény: 5000 óra szimulált vibráció után (2g, 5-200 Hz sweep) a nyomaték megtartása a kezdeti érték >90%-a marad.

2. részlet: Transzformátor kialakítás szélterhelési ciklushoz

A szabványos elosztó transzformátorok egyenletes terhelést látnak. A széltranszformátorok 0%-ról 110%-ra 10 másodpercen belül gyorsan ingadoznak. A miénkSzélenergia Csomagolt európai típusú alállomásnagy zárlati szilárdságú magot használ 4,5 MPa axiális szorítónyomással (az ipari szabvány 2,5 MPa-val szemben). A tekercsek folyamatosan transzponált vezetők (CTC), nem pedig több párhuzamos szál, kiküszöbölve a keringési áramveszteséget a kiegyensúlyozatlan terhelések során. Ezenkívül adunk hozzá közvetlenül a kisfeszültségű tekercsbe ágyazott száloptikai hőmérséklet-érzékelőket – nem csak felső olajhőmérőket –, amelyek valós idejű hotspot-adatokat szolgáltatnak a turbinavezérlőnek.

3. részlet: Korrózióvédelem a festéken túl

A szélerőművek a C3 (belföld) és C5-M (tengeri) osztályú környezetekben helyezkednek el. A szabványos porbevonat a vágott éleknél meghibásodik. A mi folyamatunk:

1. Éltömítés: Minden lézerrel vágott él epoxi peremtömítő gyöngyöt kap a festés előtt.

2. Cinkben gazdag alapozó: 80μm 95%-os cinkporos epoxi alapozó (áldozati védelem).

3. Közbenső bevonat: 100 μm nagy felépítésű epoxi.

4. Fedőbevonat: 80μm poliuretán (RAL 7035 világosszürke, vagy egyedi).

Teljes DFT (száraz rétegvastagság) = 260μm minimum. Sópermettel 1500 óráig tesztelték kúszás nélkül (ASTM B117).

Előnyünk a versenytársakkal szemben

Miért válassza a Lugao Powert szélerőmű-alállomásokhoz?

Több mint 10 éves elektromos berendezések gyártása

Dedikált transzformátor és MV kapcsolóberendezés mérnöki csapat

Szélerőmű-alállomási megoldások 1MVA-tól 8MVA-ig

Gyári tesztelés szállítás előtt

Testreszabott tervek szárazföldi és parti szélprojektekhez

IEC-kompatibilis gyártás és tesztelés
