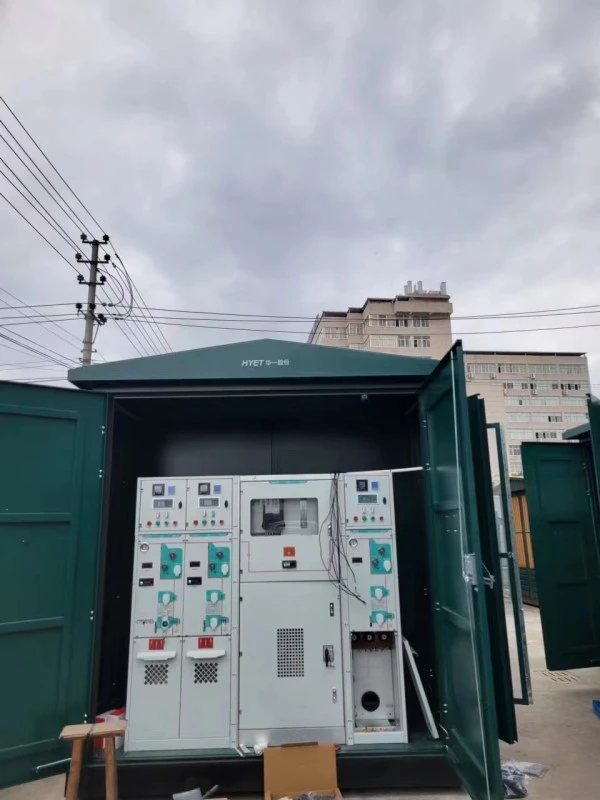

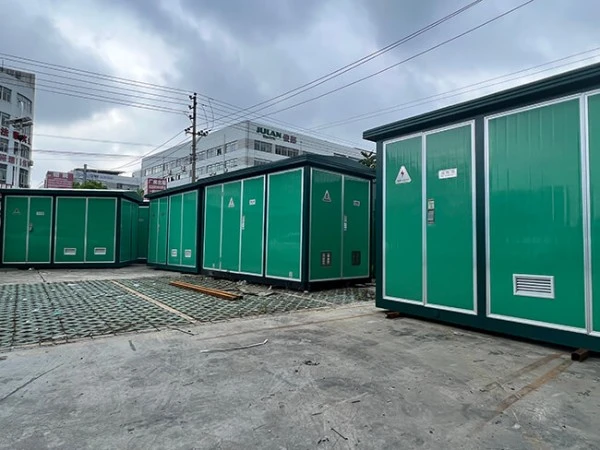

Előre gyártott kompakt európai típusú alállomás

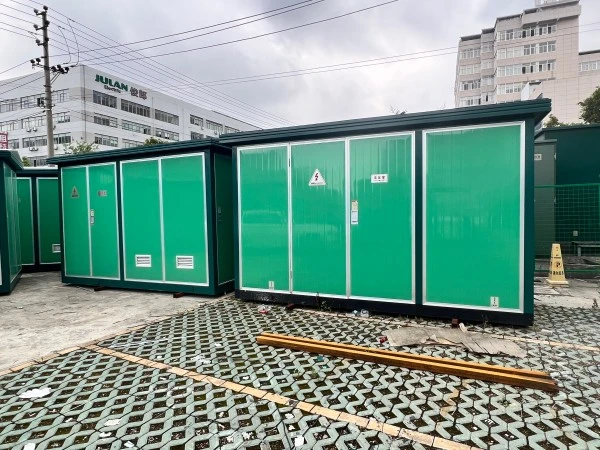

Az előregyártott kompakt európai típusú alállomás egy gyárilag összeszerelt, háromkamrás, zárt áramelosztó egység, amely középfeszültségű villamos energia fogadására, átalakítására és kisfeszültségű terhelések közötti elosztására szolgál. A hagyományos beton építésű alállomásokkal ellentétben, amelyek hetekig tartó helyszíni építést igényelnek, ez az egység csatlakozásra készen érkezik.

Mi az?

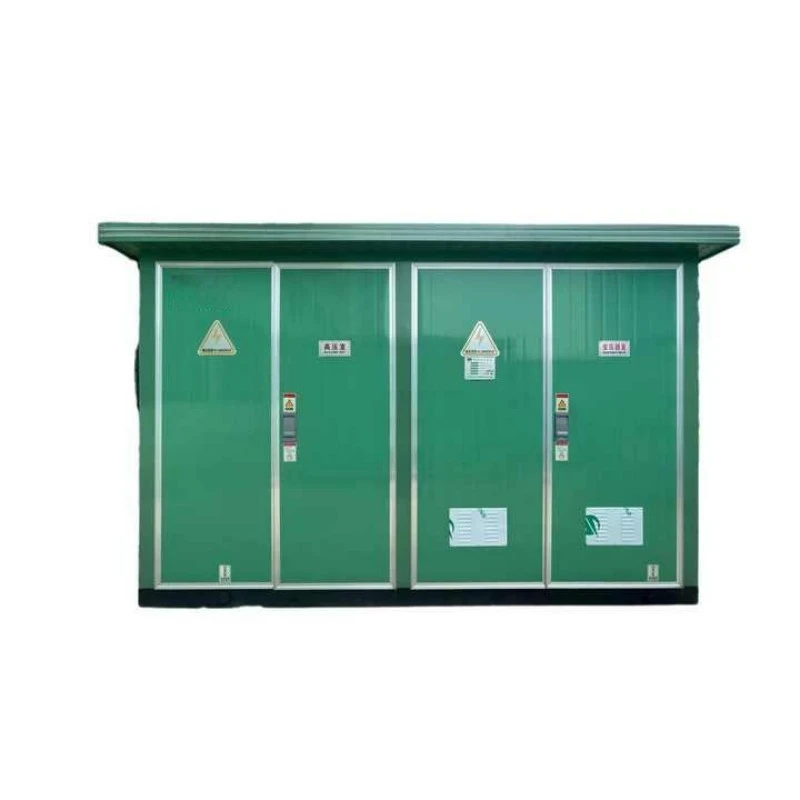

Az előre gyártott kompakt európai típusú alállomás (más néven aEurópai dobozos alállomás) három különálló rekeszből áll:

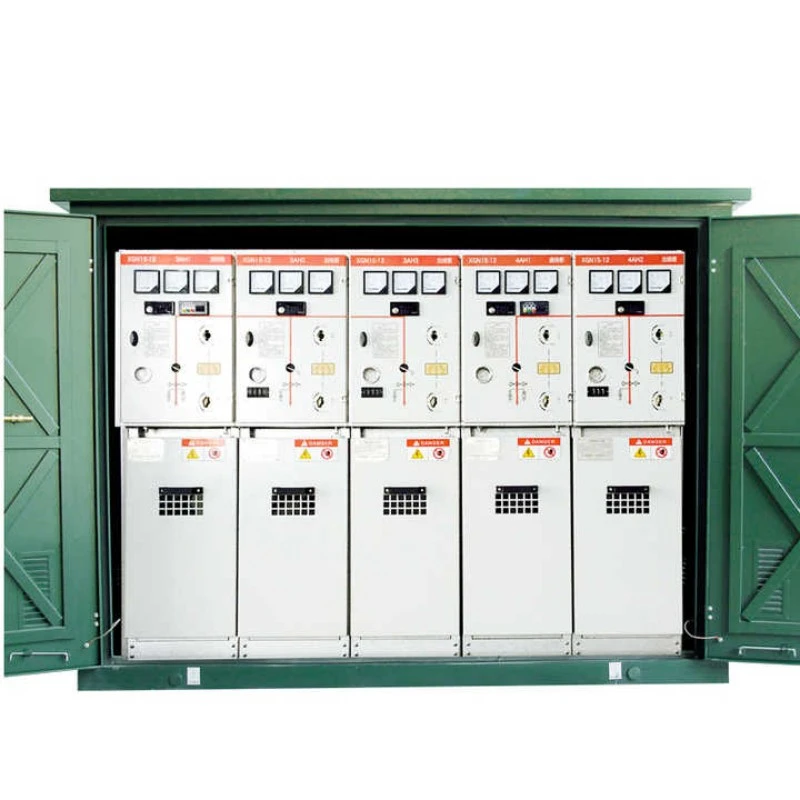

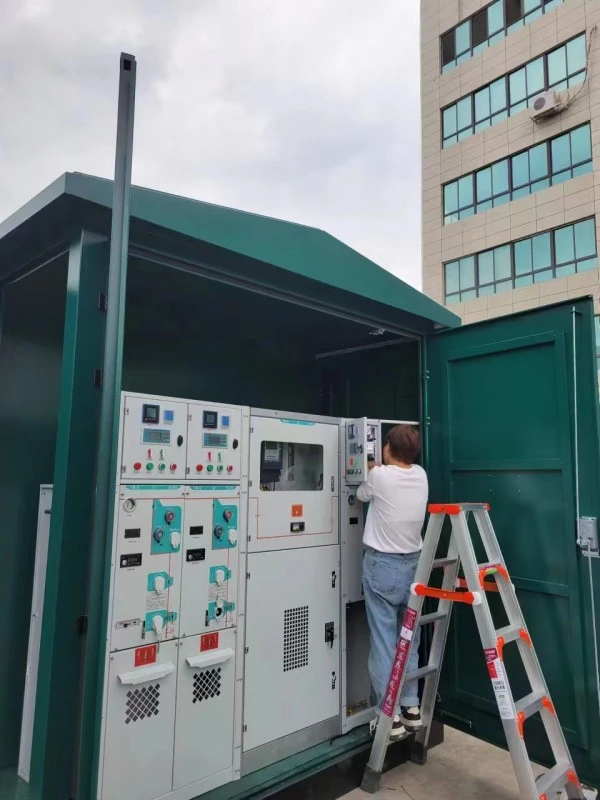

1. Nagyfeszültségű (HV) rekesz: Kapcsolóberendezések, védelmi relék és mérőberendezések elhelyezése.

2. Transzformátor rekesz: Olajba merülő vagy száraz típusú transzformátort tartalmaz.

3. Kisfeszültségű (LV) rekesz: Elosztópaneleket, megszakítókat és kimenő tápegységeket tartalmaz.

Ez a három kamra "I" vagy "II" alakban van elrendezve egyetlen, időjárásálló acél vagy kompozit burkolatban. Minden rekesz fizikailag fém válaszfalakkal van elválasztva, hogy megakadályozzák a hibák továbbterjedését.

Mit tehet?

Ez a berendezés három alapvető funkciót lát el:

1. Feszültségcsökkentési átalakítás: A bejövő középfeszültséget (6kV, 10kV, 20kV, 35kV) használható kisfeszültségűvé (400V, 230V) alakítja át.

2. Védelem és leválasztás: Automatikusan leválasztja a meghibásodott áramköröket biztosítékokon vagy megszakítókon keresztül, védve a későbbi eszközöket.

3. Terheléskezelés: Több kimenő áramkörre osztja el az áramot, lehetővé téve a szelektív kapcsolást, mérést és felügyeletet.

Mivel az előregyártott kompakt európai típusú alállomás előre be van kötve és gyárilag tesztelt, kiküszöböli az összetett helyszíni vezetékezési hibákat. A végső áramelosztás idegközpontjaként szolgál lakóházakban, gyárakban, napelemes farmokon és elektromos járművek töltőállomásaiban.

A termék előnyei

Ha a Lugao Power előregyártott kompakt európai típusú alállomását választja, öt különálló versenyelőnyt szerez a hagyományos alállomásokkal és az amerikai típusú alternatívákkal szemben.

1. előny: Kiváló személyzeti biztonság

A háromrekeszes "rekeszes" kialakítás minden eredeti előregyártott kompakt európai típusú alállomás ismertetőjele. Mindegyik szakasz teljesen reteszelve van mechanikus és elektromos reteszekkel. Például az LV ajtó csak akkor nyílik ki, ha a fő megszakító ki van kapcsolva; a HV ajtó csak akkor nyílik ki, ha a földelő kapcsoló ZÁRVA van. Ez a szekvenciális biztonsági logika megakadályozza az éles elülső expozíciót, és drasztikusan csökkenti az ívvillanások kockázatát a kezelők számára. Ezzel szemben az amerikai típusú alállomásokon gyakran vannak szabadon feszültség alatt álló részek a biztosítékcsere során.

2. előny: Megszakítás nélküli tápegység

Ellentétben az amerikai típusú egységekkel, ahol a biztosíték cseréje a teljes transzformátor feszültségmentesítését igényli, az előregyártott kompakt európai típusú alállomásunk független karbantartást tesz lehetővé. Kinyithatja az LV-rekeszt a mérőleolvasáshoz, miközben a HV oldal feszültség alatt marad. A fejlettebb verziókban hurokkapcsolós RMU (Ring Main Unit) is helyet kaphat, amely lehetővé teszi a "két bemenet, két kimenet" konfigurációt, amely fenntartja az áramellátást a későbbi ügyfelek számára még a felfelé irányuló hibák esetén is. Ez nélkülözhetetlenné teszi a kórházak és adatközpontok számára.

3. előny: Kiváló hőkezelés

Minden transzformátor rekeszben kényszerszellőztetés (automatikus termosztátos ventilátorok) és természetes konvekciós zsaluk találhatók. A fizikai leválasztás azt jelenti, hogy a transzformátor által termelt hő nem befolyásolja az érzékeny elektronikus reléket a HV-térben. Vizsgálataink azt mutatják, hogy a belső hőmérséklet 15-20°C-kal alacsonyabb marad, mint a nem szegmentált kiviteleknél a nyári csúcsterhelések idején, közvetlenül meghosszabbítva a szigetelés élettartamát.

4. előny: Extrém környezeti alkalmazkodóképesség

A minimális IP54-es (porálló és vízsugár ellen védett) ház ellenáll a sópermetnek, a homokviharoknak és a heves esőknek. A 40 mm-es légrés és a páralecsapódás elleni fűtőelemek megakadályozzák a belső nedvességet. Működési tartomány: -40°C és +55°C között. Ez a robusztusság az oka annak, hogy az előregyártott kompakt európai típusú alállomás az alapértelmezett választás a part menti szélerőművekhez és a sivatagi napenergia-projektekhez.

5. előny: Alacsonyabb teljes tulajdonlási költség (TCO)

A kezdeti vételár 15-20%-kal magasabb lehet, mint egy hasonló amerikai típusú egységé, de a 20 év feletti TCO 30%-kal alacsonyabb. Miért? Az európai típusú egységek cserélhető, moduláris alkatrészekkel rendelkeznek (csak a hibás biztosítékot cseréli ki, nem a teljes gyűjtősínt). Az olajtároló aknák megakadályozzák a talajszennyeződést. Minimális építési munkák (csak egy lapos betonpad) a betonhelyiség felépítésével szemben 5000–10 000 dollárt takarítanak meg egységenként a telepítési munkában.

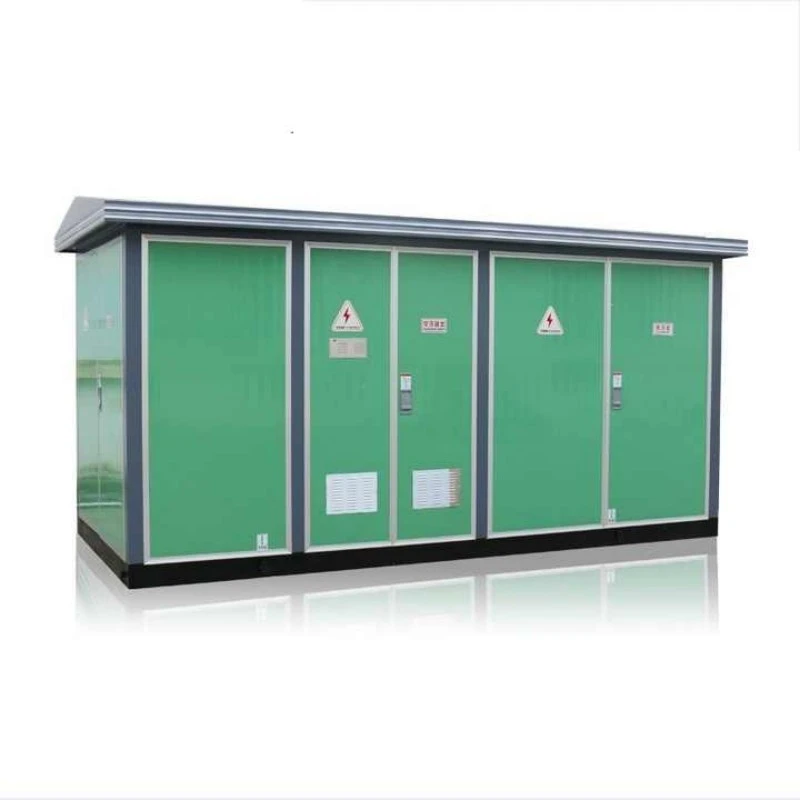

Termékjellemzők

Az alábbiakban az előregyártott kompakt európai típusú alállomásunk speciális műszaki jellemzőit mutatjuk be:

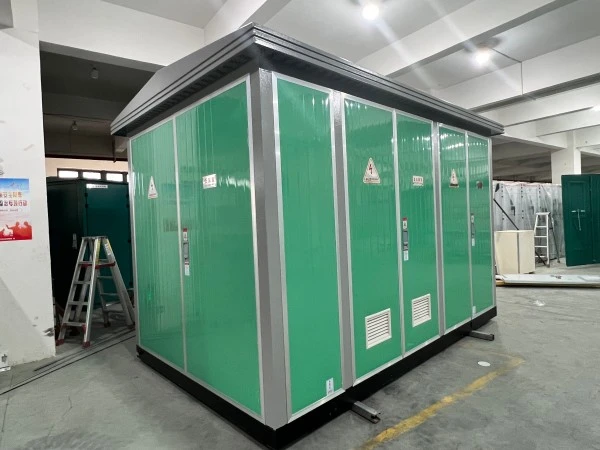

Gyártási részletek

A Lugao Power minden előregyártott kompakt európai típusú alállomást ISO 9001 tanúsítvánnyal rendelkező 25 000 m²-es gyárunkban gyárt. Az alábbiakban bemutatjuk a legfontosabb gyártási részleteket, amelyek megkülönböztetik minőségünket.

Anyag kiválasztása

Acél: importált DX51D+Z275 horganyzott acél, nyírva és CNC revolverlyukasztón hajlítva (tűrés ±0,2 mm).

GRP (üveg erősítésű poliészter): Part menti megrendelésekhez ajánlott – nulla korrózió, de magasabb költség. Tűzgátló osztály VO (UL94).

Transzformátormag: Amorf fém vagy CRGO szilícium acél (M5 minőségű, 0,23 mm vastag). Az üresjárati veszteség 70%-kal csökkent a normál acélhoz képest.

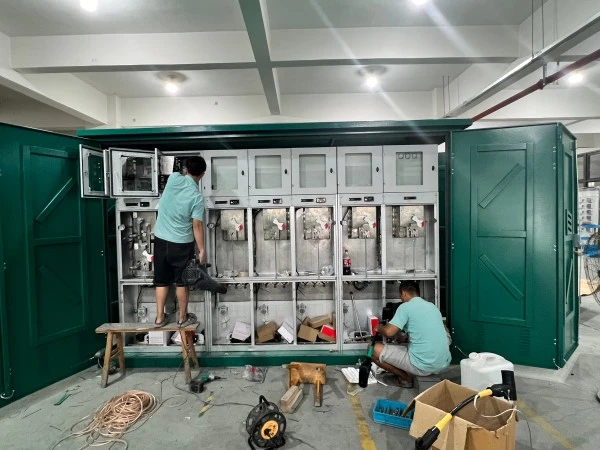

Összeszerelési folyamat

Rekesz gyártás: Külön hegesztőgépek a HV, Transformer és LV szakaszokhoz. Minden rekesz szivárgástesztet végez szappanos oldattal (az olaj visszatartásához).

Festés: Előkezelés (zsírtalanítás, foszfátozás) → Epoxi alapozó (80μm) → Poliészter fedőbevonat (70μm). Sópermet teszt: 720 óra kúszás nélkül.

Belső huzalozás: Halogénmentes, 90°C-os besorolású rézkábelek, hatszögletű préseléssel (kihúzási teszt >200N). Minden kapocs hőre zsugorodó jelzőkkel van ellátva.

Transzformátor beépítés: Az olajjal töltött transzformátorok vákuumszárításon mennek keresztül (maradék nedvesség <0,5%). A száraz típusú transzformátorokat vákuumnyomással (VPI) kétszer impregnálják.

Minőség-ellenőrzési ellenőrzések

1. Dielektromos teszt: 28kV/1perc HV oldalra; 3 kV/1 perc LV oldalon.

2. Fűtés: Teljes terhelés 40°C-os környezeti hőmérsékleten 8 órán keresztül; a hőmérséklet emelkedést 12 db PT100 érzékelő figyeli.

3. IP-teszt: Porkamra 8 órán át, majd vízsugár-teszt (12,5 mm-es fúvóka 100 liter/perc sebességgel).

4. Funkcionális reteszelés teszt: 50 nyitás-zárás ciklus minden kapcsolón.

Testreszabási lehetőségek

1. Szín: RAL 7035 (világosszürke) szabvány; kérésre bármilyen RAL kód (+15 nap átfutási idő).

2. Kábelbevezetés: Alul (átmenő lábazat) vagy oldalsó (tömszelence lemezek).

3. Intelligens funkciók: IoT-képes távfelügyelet (áram, feszültség, hőmérséklet, ajtó állapota) 4G/WiFi-n keresztül.

Csomagolás, Szállítás, Garancia

Csomagolás és Szállítás

Minden előregyártott kompakt európai típusú alállomást négy beépített emelőfül segítségével emelnek (2-szeres bruttó tömegre tesztelve). Csomagolás menete:

● Belső rész: Szilikagél szárítóanyag-csomagok (2 kg) minden rekeszbe helyezve, hogy felszívják a nedvességet.

● Kábelbevezetések: Műanyag kupakkal és önvulkanizáló szalaggal lezárva.

● Külső: VCI (Vapor Corrosion Inhibitor) fóliával sztreccsel bevonva, majd nagy teherbírású vízálló ponyvával borítva.

● Láda: Acél szállítólapra csavarozva (1200 mm-es magasság a targonca zsebeinél). Sarokvédők és pántok.

Átfutási idő: 25 munkanap standard 630kVA egység esetén; Egyedi megrendelés esetén 35 nap (beleértve az intelligens mérést is).

Garancia és értékesítés utáni szolgáltatások

Jótállási idő: az üzembe helyezéstől számított 12 hónap vagy a szállítástól számított 14 hónap (amelyik előbb bekövetkezik).

Lefedettség: Minden anyag- vagy gyártási hiba. Nem terjed ki a villámcsapásból, árvízből, az adattáblán túli túlterhelésből vagy az illetéktelen módosításokból eredő károkra.
