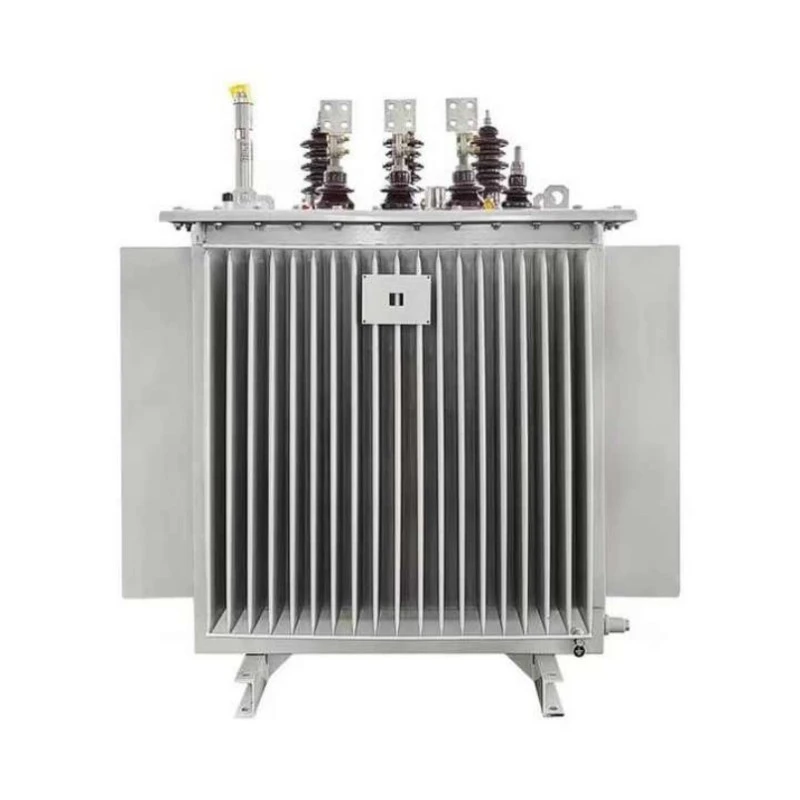

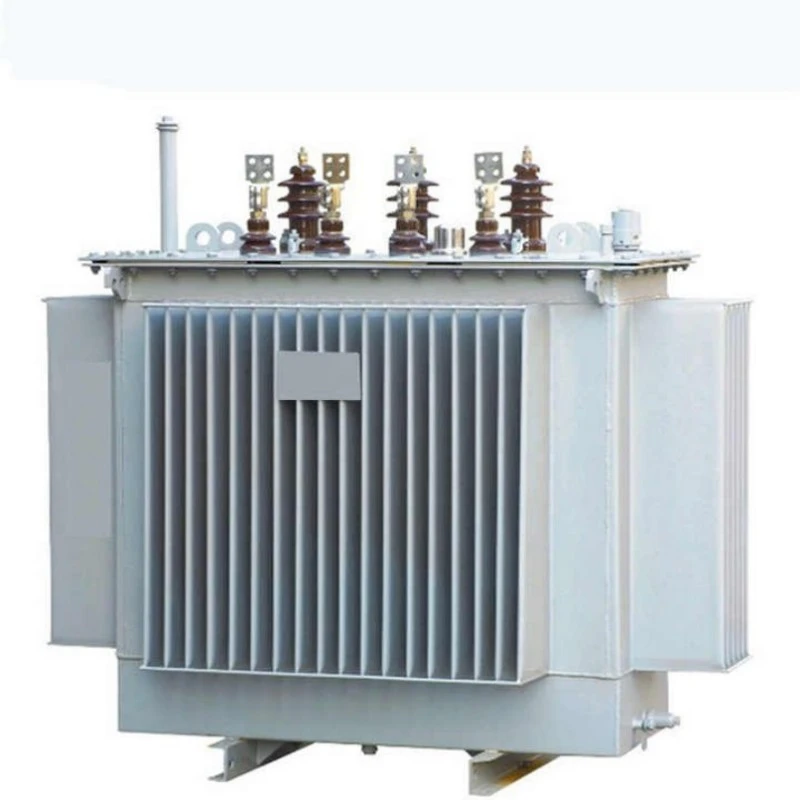

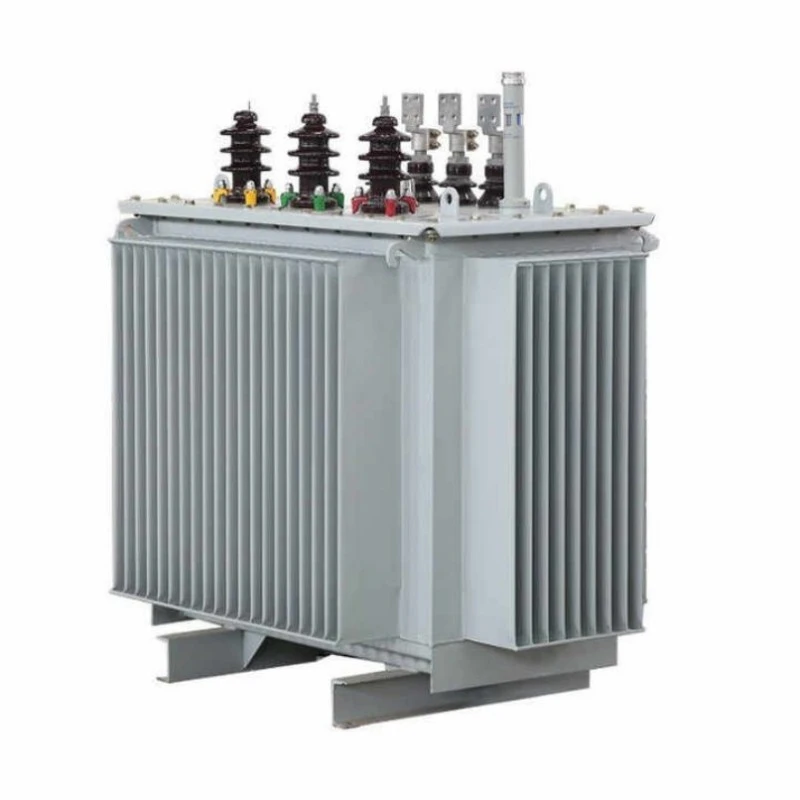

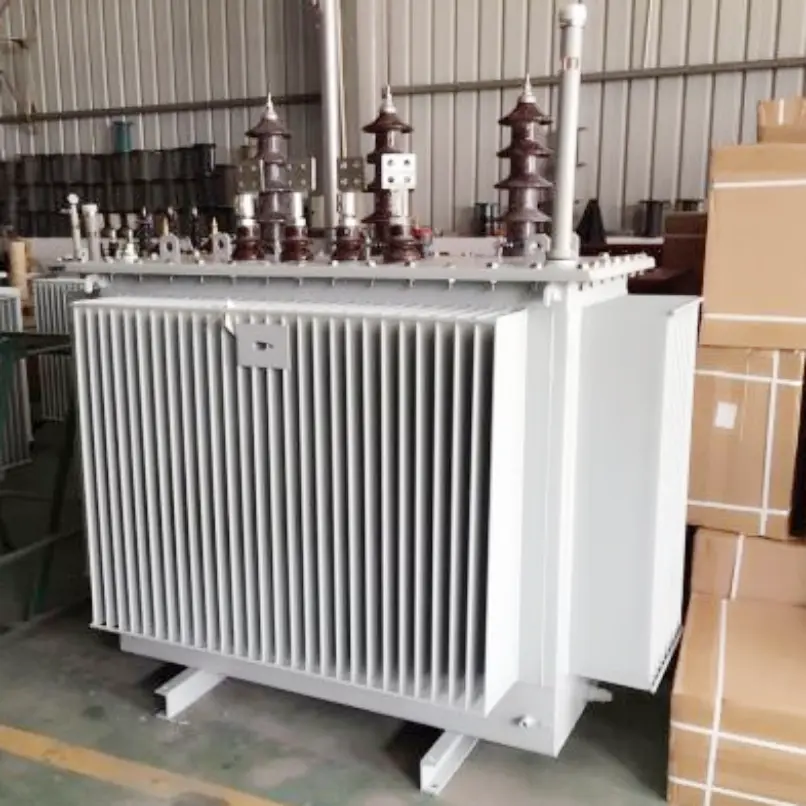

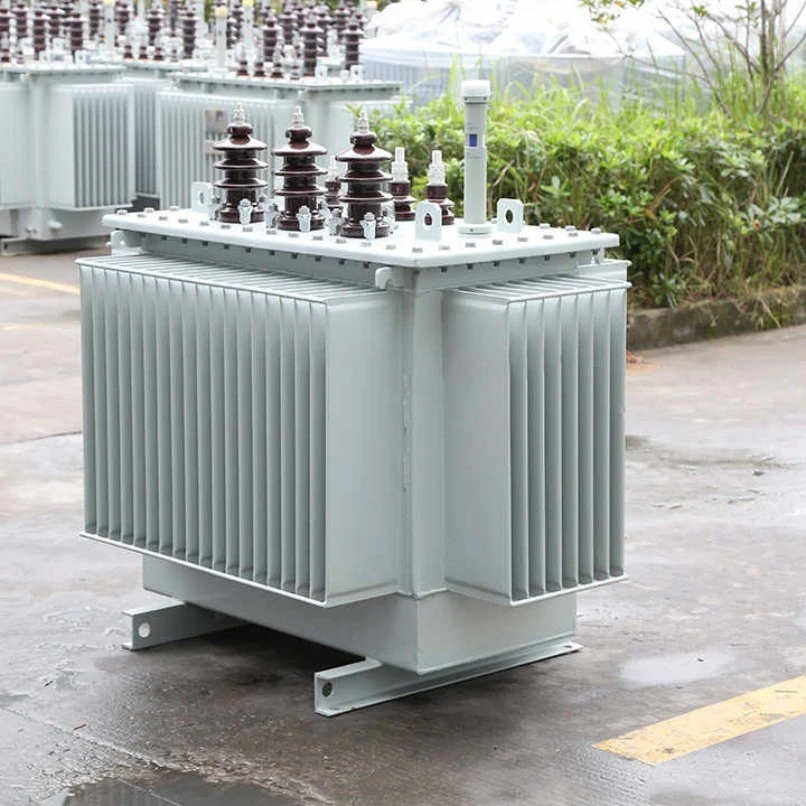

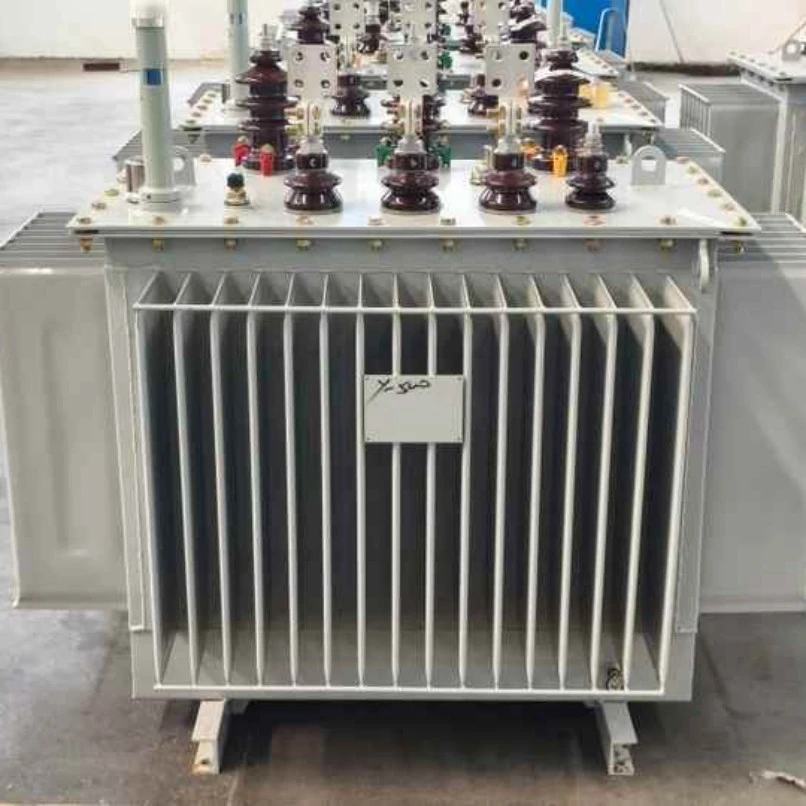

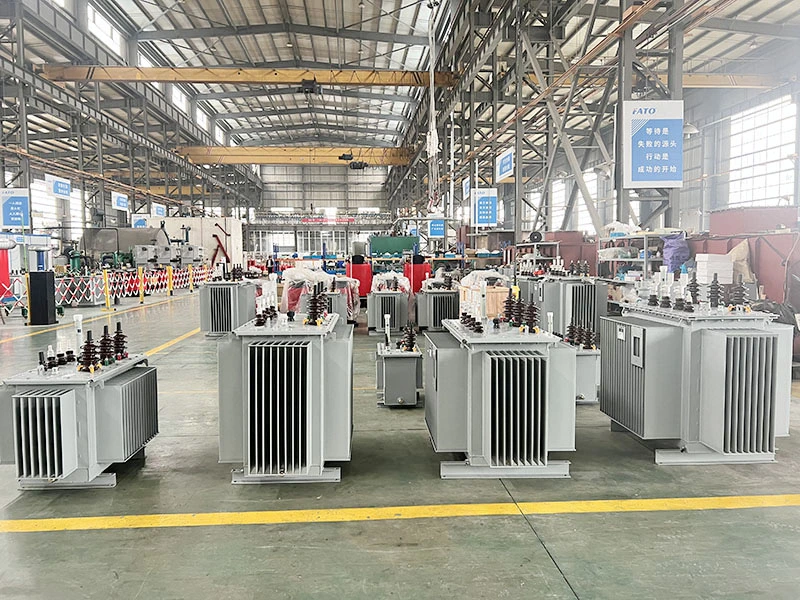

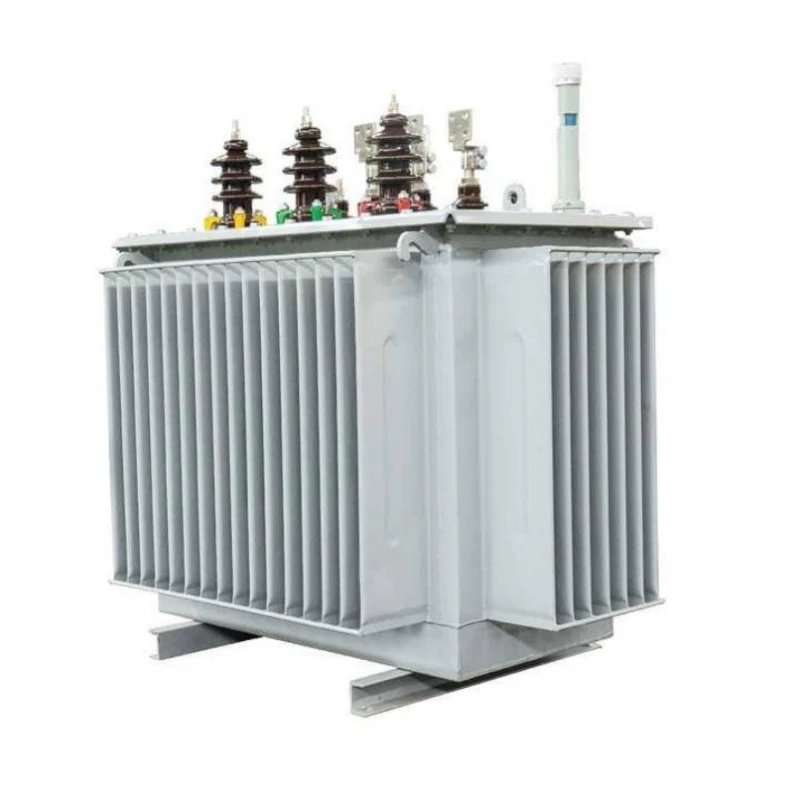

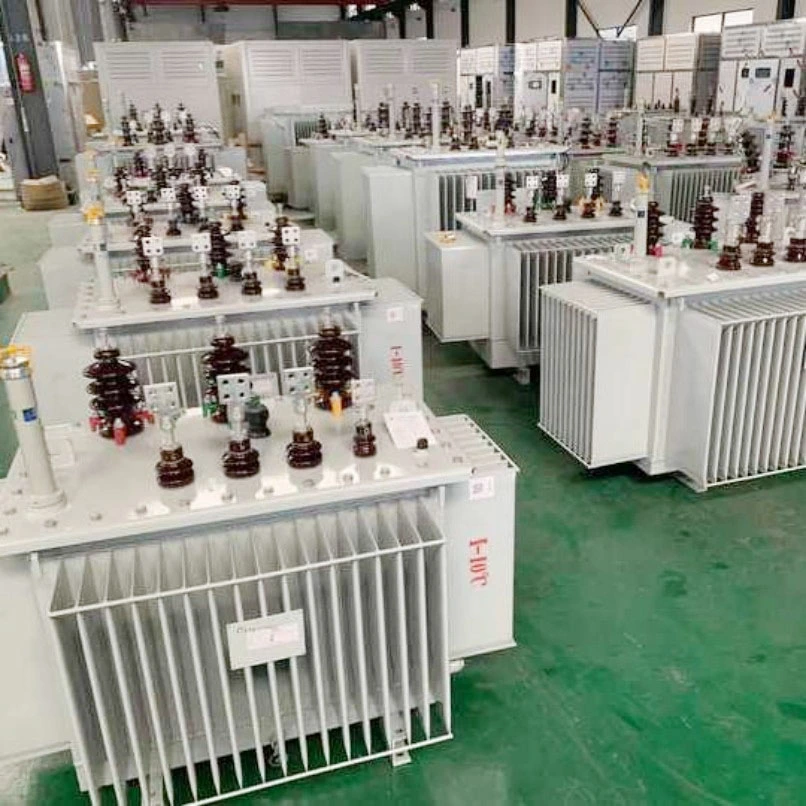

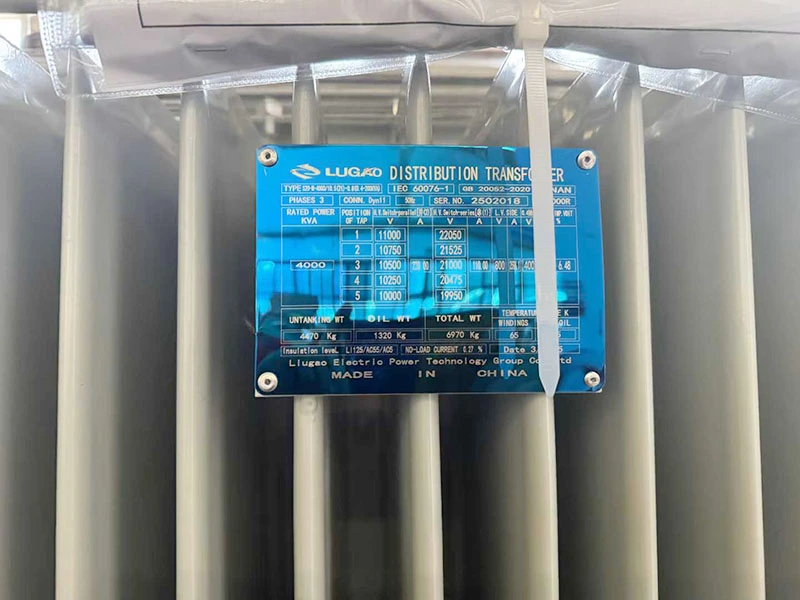

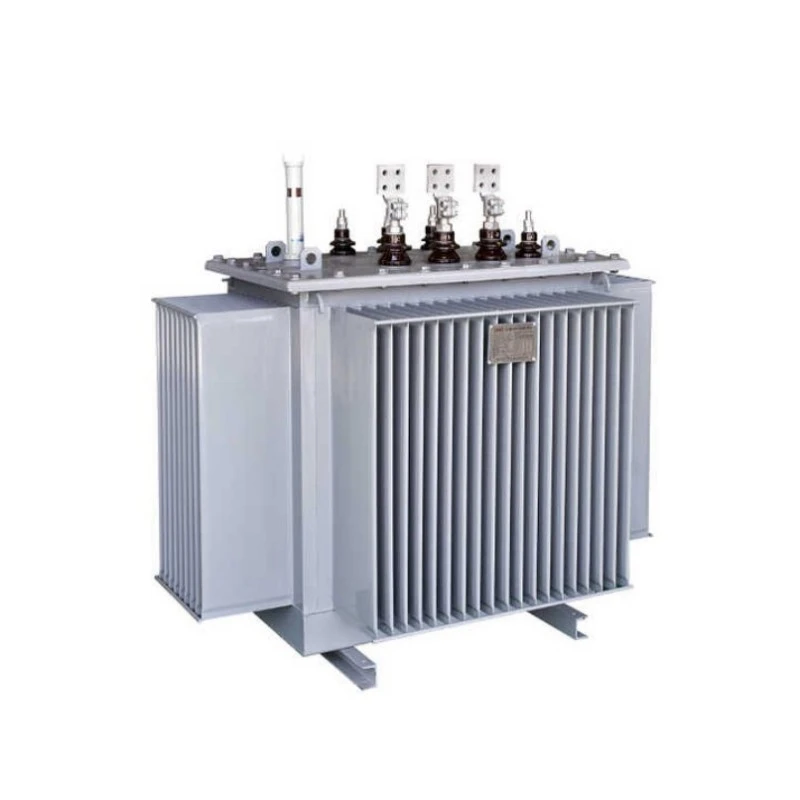

S11 Kompakt alállomási elektromos olajba merülő transzformátor

Cégünk S11 kompakt alállomási elektromos olajbemerített transzformátora egy rendkívül hatékony és energiatakarékos megoldás, amelyet kifejezetten a modern áramelosztó hálózatokhoz terveztek. A termék megvásárlásával egy transzformátort kombináló integrált egységet kap,nagyfeszültségű kapcsolóberendezések, és kisfeszültségű elosztó berendezések, jelentősen megtakarítva a telepítési helyet és az építési költségeket.

Ez a termék alacsony veszteségű szilíciumacél magot és nagy vezetőképességű réz tekercseket használ, ami jelentősen alacsonyabb üresjárati veszteséget eredményez, mint a nemzeti szabványok, ami jelentős energiafogyasztás-csökkenést eredményez hosszú távú működés során. Az olajba merülő hűtőrendszer kiváló hőelvezetést biztosít, stabil működést biztosít magas hőmérséklet és nagy terhelés mellett is. Kompakt moduláris felépítése megkönnyíti a szállítást és a telepítést, valamint fokozza a helyszíni karbantartás biztonságát.

A termék jellemzői és alkalmazása

Jellemzők

1. Megfelel vagy meghaladja az ANSI.IEC.GB.SANS.Standardokat

2. Biztonságos kezelés, telepítés és üzemeltetés.

3. Vonzó, modern megjelenés

4. Ésszerű szerkezet

5. Teljesen lezárt

6. Magasabb rendszermegbízhatóság

7. Magas működési biztonság és megbízhatóság

8. Nagy túlterhelési kapacitás és hatékonyság

9. Robusztus felépítés, kiváló rövidzárlati és hőálló képességgel

10. A transzformátorok hatékonyabbak a csökkentett üresjárati veszteségek és a csökkentett terhelési veszteségek révén

Az S11 kompakt alállomási elektromos olajbemerített transzformátor kompakt alállomási elektromos olajbemerített transzformátor négy alapvető előnnyel rendelkezik:

Nagy hatékonyság és energiatakarékosság:Az alacsony veszteségű szilícium acél és az optimalizált magszerkezet felhasználásával mind az üresjárati, mind a terhelési veszteség lényegesen alacsonyabb, mint a hagyományos termékeké, ami megfelel a nemzeti energiatakarékossági irányelveknek, és jelentősen csökkenti a működési költségeket a hosszú távú működés során.

Kiváló hőelvezetési és túlterhelési kapacitás:mint egyolajba merülő transzformátor, nagy teljesítményű szigetelőolajat használ hűtő- és szigetelő közegként, amely magas hőelvezetési hatékonyságot kínál, és stabil működést biztosít még magas hőmérséklet, nagy terhelés vagy zord körülmények között is, hatékonyan meghosszabbítva a berendezés élettartamát.

Kompakt szerkezeti tervezés:Az S11 kompakt alállomási elektromos olajba merülő transzformátorokat egyedi tervezésű, kompakt alállomásokhoz tervezték, kis helyigényük és kompakt szerkezetük megkönnyíti a telepítést és a karbantartást. Különösen alkalmasak beltéri vagy kültéri áramelosztó helyekre, ahol a hely igényes.

Nagy megbízhatóság és biztonság:a teljesen tömített szerkezet hatékonyan megakadályozza az olaj oxidációját és a nedvesség behatolását, kiváló szigetelési teljesítményt és rövidzárlatállóságot biztosít, hosszú távú biztonságos és stabil működést biztosít összetett hálózati feltételek mellett.

Alkalmazás

A transzformátor normál üzemi feltételei

1. A tengerszint feletti magasság 1000 m alatt van;

2. Környezeti hőmérséklet;

3. Legmagasabb levegő hőmérséklet +40°C;

4. Legmagasabb napi átlagos levegőhőmérséklet+30°C;

5. Legmagasabb éves átlagos levegőhőmérséklet +20°C;

6. A legalacsonyabb külső levegő hőmérséklet -25°C;

Fő alkalmazási forgatókönyvek

Városi áramelosztó hálózatok:Alkalmas kompakt alállomásokhoz lakóövezetekben, kereskedelmi területeken és ipari parkokban, kielégítve a nagy sűrűségű áramigényt.

Új energetikai projektek:Az S11 kompakt alállomási elektromos, olajba merülő transzformátorokat széles körben használják a fotovoltaikus és szélenergia-termelő rendszerek fokozási vagy elosztási szakaszaiban, amelyek képesek ellenállni a zord kültéri környezetnek.

Infrastruktúra építés:Alkalmas olyan helyekre, ahol magas az áramellátás megbízhatósága, például repülőtereken, metrókon, kórházakban és adatközpontokban.

Ideiglenes és vészhelyzeti tápegység:Kompakt szerkezet, könnyen szállítható, alkalmas ideiglenes alállomásokhoz vagy vészhelyzeti javításokhoz.

Termékparaméter (specifikáció)

S11 VS S13 transzformátorok összehasonlítása

A megfelelő elosztó transzformátor kiválasztása a projekt energiahatékonysági céljaitól, költségvetésétől és hosszú távú működési költségeitől függ. Mind az S11, mind az S13 olajbemerült transzformátorokat széles körben használják az áramelosztó rendszerekben, de különböző teljesítményprioritásokra tervezték őket.

Gyártási részletek

Alapanyag és folyamat

Az S11 kompakt alállomás elektromos olajba merített transzformátor magja nagy áteresztőképességű hidegen hengerelt szemcseorientált szilíciumacélból készült. A mag laminálása precízen nyírt és automatikusan egymásra rakott, így biztosítva a szoros illesztéseket és az egyenletes mágneses pályákat, alapvetően minimalizálva az üresjárati áramot és a szórt veszteségeket.

Tekercselés szerkezete

Mind a nagyfeszültségű, mind a kisfeszültségű tekercsek oxigénmentes rézvezetőket használnak a nagy elektromos vezetőképesség és az alacsony ellenállási veszteség érdekében. Ezenkívül az alacsony feszültségű tekercsek fóliatekercselési konfigurációt alkalmaznak, egyenletes rétegek közötti szigeteléssel, ami jelentősen javítja a rövidzárlati ellenállást.

Szigetelő rendszer

Kiváló minőségű ásványi szigetelőolajat vagy opcionálisan környezetbarát, magas tűzpontú szigetelőfolyadékot használnak a kiváló dielektromos szilárdság és kémiai stabilitás érdekében. Az olaj-papír szigetelőrendszer szigorú vákuumszárítási és olajfeltöltési folyamatokon megy keresztül, hogy ne maradjanak vissza maradék légbuborékok, így a részleges kisülési kezdőfeszültség jóval meghaladja a szabványos követelményeket, ezáltal biztosítva a hosszú távú működési megbízhatóságot.

Szerkezeti tervezési részletek

Tartály és tömítés szerkezete

A tartály hullámlemezzel vagy integrált bordás típusú radiátorral rendelkezik, amely megfelel a hűtési követelményeknek, miközben rugalmas rugalmasságot biztosít, hogy automatikusan alkalmazkodjon az olajmennyiség-ingadozásokhoz. A teljesen tömített szerkezet nyomáscsökkentő szeleppel és olajszintjelzővel van felszerelve, megakadályozva az olaj és a környezeti levegő érintkezését, elkerülve ezzel az oxidációt és a nedvességfelvételt, valamint meghosszabbítva az olajcsere intervallumait.

Kompakt integrált kialakítás

A kompakt alállomási alkalmazásokhoz optimalizált S11 kompakt alállomási elektromos olajba merülő transzformátorok lehetővé teszik az előre telepített integrációt a nagyfeszültségű kapcsolóberendezésekkel és az alacsony feszültségű elosztópanelekkel. A külső méreteket pontosan kiszámították, hogy minimálisra csökkentsék a lábnyomot, miközben megfelelnek az elektromos távolságra és a szigetelési távolságra vonatkozó követelményeknek. Az emelőfülek, az alaprögzítési furatok és a kábelbevezetési módszerek szabványosak a gyors helyszíni telepítés és csatlakoztatás érdekében.

Védelem és vezérlés konfigurációja

Hőmérséklet felügyelet és védelem

Az olajhőmérséklet-mérő és a tekercs-hőmérséklet-jelző alapfelszereltség, amely lehetővé teszi a valós idejű hőmérséklet-figyelést, és konfigurálható riasztási és kioldóérintkezőket kínál. A nagy kapacitású transzformátorok esetében az opcionális száloptikás hőmérsékletmérő rendszer lehetővé teszi a tekercselési hotpotok hőmérsékletének precíz nyomon követését, adattámogatást biztosítva a dinamikus terheléskezeléshez.

Nyomás és olajszint védelem

Egy nyomáscsökkentő szelep van felszerelve, amely automatikusan leengedi a nyomást abnormális belső tartálynyomás esetén, megakadályozva ezzel a deformációt vagy a szakadást. Az olajszint mérő alacsony olajszint riasztó funkcióval rendelkezik, amely lehetővé teszi az időben történő karbantartási beavatkozást vagy a szivárgás észlelését.

Minőség- és tesztelési garancia

Minden transzformátor átfogó típusteszteken és rutinvizsgálatokon esik át a kiszállítás előtt, beleértve az üresjárati és terhelési veszteség teszteket, a rövidzárlati impedancia teszteket, az indukált túlfeszültség-ellenállási teszteket, a részleges kisülési teszteket és a villámimpulzus-teszteket. Minden kulcsfontosságú teljesítménymutató meghaladja mind a nemzeti szabványok, mind az IEC-specifikációk követelményeit, biztosítva a hosszú távú stabil működést összetett terepi körülmények között.

Miért válassza a Lugao Powert?

Fejlett gyártási képességeivel és szigorú minőségirányítási rendszerével a Lugao Power megbízható áramelosztó berendezés-megoldásokat kínál ügyfeleinek világszerte.

Speciális gyártó— a Lugao több mint 10 éves tapasztalattal rendelkezik az energiaátviteli és -elosztó berendezések ágazatában, olajbemerített transzformátorok tervezésére és gyártására szakosodott,száraz típusú transzformátorok, előregyártott alállomások, valamint közép- és nagyfeszültségű kapcsolóberendezések.

Szigorú minőség-ellenőrzés— Minden S11 sorozatú olajbemerített transzformátor átfogó rutinvizsgálaton esik át a gyár elhagyása előtt, beleértve az üresjárati és terhelési veszteség teszteket, a szigetelési ellenállás teszteket, a tekercsellenállás méréseket, a dielektromos ellenállási feszültség teszteket és a gyári átvételi ellenőrzéseket, hogy biztosítsák a megbízhatóságot a helyszíni működés során.

Testreszabott mérnöki megoldások— Testreszabási szolgáltatásokat kínálunk a névleges feszültségekhez, kapacitásokhoz, csatlakozási csoportokhoz, hűtési módokhoz, burkolattervekhez és telepítési konfigurációkhoz, hogy megfeleljenek a különböző szektorok igényeinek, beleértve a közműveket, az ipart, a megújuló energiát és az infrastrukturális projekteket.

Energiahatékony tervezés— Transzformátorainkat kiváló minőségű hidegen hengerelt szemcseorientált szilícium acéllemezekből és nagy vezetőképességű réztekercsekből gyártják, amelyek célja az energiafogyasztás csökkentése, a működési hatékonyság javítása, valamint a teljes életciklus során a teljes birtoklási költség csökkentése.

A nemzetközi szabványoknak való megfelelés—— Termékeink ISO-tanúsítvánnyal rendelkező minőségirányítási rendszer szerint készülnek, és megfelelnek az IEC, GB és más vonatkozó nemzetközi szabványoknak. Típusvizsgálati jegyzőkönyvek és műszaki dokumentáció kérésre rendelkezésre áll.

Megbízható globális ellátás—— Tapasztalt mérnöki és exportcsapattal támogatott Lugao globális ügyfelei számára műszaki tanácsadást, gyors árajánlatokat, rugalmas OEM/ODM szolgáltatásokat, biztonságos csomagolást és rugalmas értékesítés utáni támogatást biztosít.

Termék értékesítés utáni szolgáltatás

1. A transzformátor helyszíni beszerelése és üzembe helyezése után garantáltan szivárgásmentes lesz, a festék pedig garantáltan nem hámlik le és nem fakul. 5 év garanciát vállalunk; a jótállási időn belül a normál használat során fellépő minőségi problémákra a garancia vonatkozik.

2. Valamennyi S11 kompakt alállomási elektromos olajbemerített transzformátorra az élettartamra szóló szerviz vonatkozik, biztosítva a terméktartozékok teljességét.

3. Az élettartam nem kevesebb, mint 30 év.

4. Berendezés meghibásodása esetén a szállító a vevő értesítésének kézhezvételétől számított egy órán belül válaszol, belföldön pedig 24 órán belül a helyszínre küldi a műszaki személyzetet.

Szolgáltatási kötelezettségvállalás

1. Az S11 kompakt alállomási elektromos olajbemerülő transzformátort az ISO 9001-2008 minőségirányítási rendszer követelményeinek szigorú betartásával gyártják, biztosítva, hogy a termék 100%-ban megfeleljen a minőségi szabványoknak a gyár elhagyása előtt.

2. Cégünk átfogó értékesítés előtti, értékesítési és értékesítés utáni szolgáltatást nyújt az ügyfelek elégedettségének biztosítása érdekében.

2. Cégünk 60 hónap garanciát vállal. Bármilyen minőségi probléma esetén ingyenesen megjavítjuk vagy kicseréljük a terméket, ezzel biztosítva a vásárlók 100%-os elégedettségét.

A transzformátorok tervezésének és tesztelésének meg kell felelnie a következő szabványoknak:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Tápegység transzformátorok”

GB/T6451-2015 《Az olajba merülő teljesítménytranszformátorok specifikációi és műszaki követelményei》

JB/T3837-2010 《Típusmegjelölések összeállításának módja transzformátortermékekhez》

GB/T311.1-3.11-97 《Szigeteléskoordinációs és nagyfeszültségű vizsgálati technikák nagyfeszültségű átviteli és átalakító berendezésekhez》

GB10237-88 《Szigetelési szintek és dielektromos vizsgálatok teljesítménytranszformátorokhoz – Külső szigetelési léghézagok》

GB7595-87 „Minőségi szabvány az üzemben lévő transzformátorolajhoz”

GB7328-87 „Hangszintmérés transzformátorokhoz”

GB7534-87 《Részleges kisülés mérése》

GB/T15164-94 《Betöltési útmutató olajba merülő teljesítménytranszformátorokhoz》

DL/T586-95 《Műszaki útmutató az erőátviteli berendezések felhasználóinak gyártásfelügyeletéhez》

GB/T311.1-3.11-97 《Szigeteléskoordinációs és nagyfeszültségű vizsgálati technikák nagyfeszültségű átviteli és átalakító berendezésekhez》

GB2536-1990 „Transformer Oil”

JB/T56011-92 《Termékminőségi osztályozás olajba merülő teljesítménytranszformátorokhoz》

ZBK41005-89 《6-220KV transzformátorok hangszintje》
