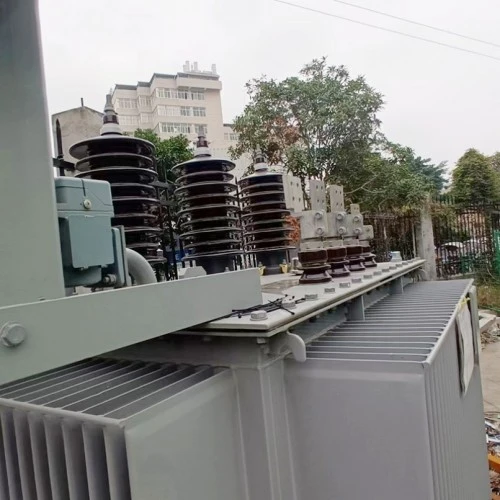

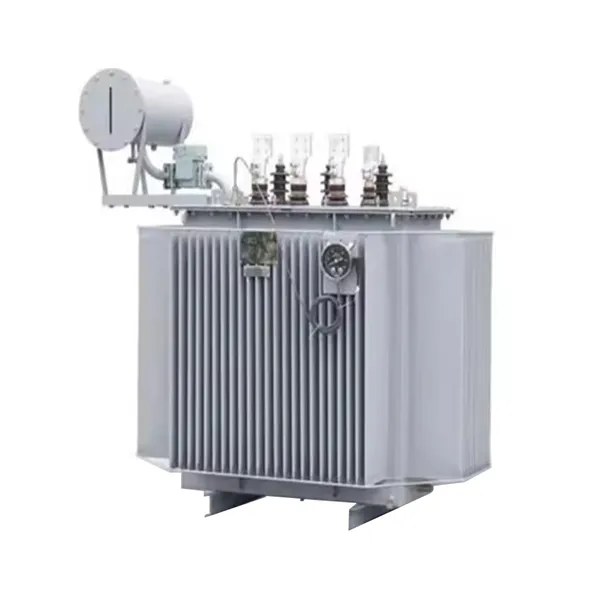

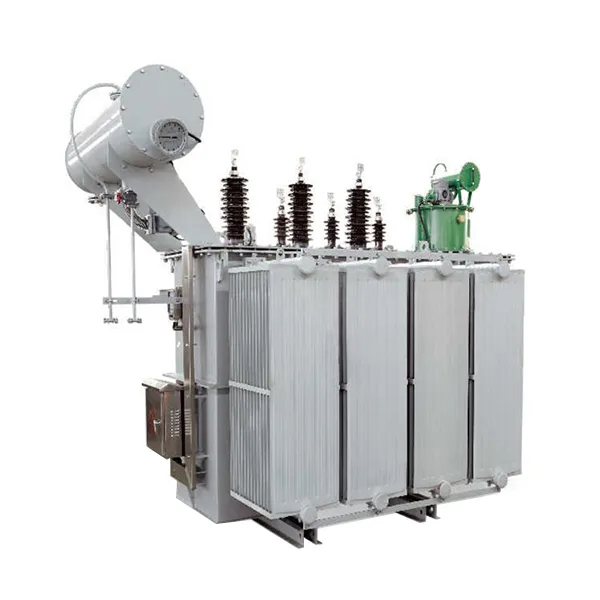

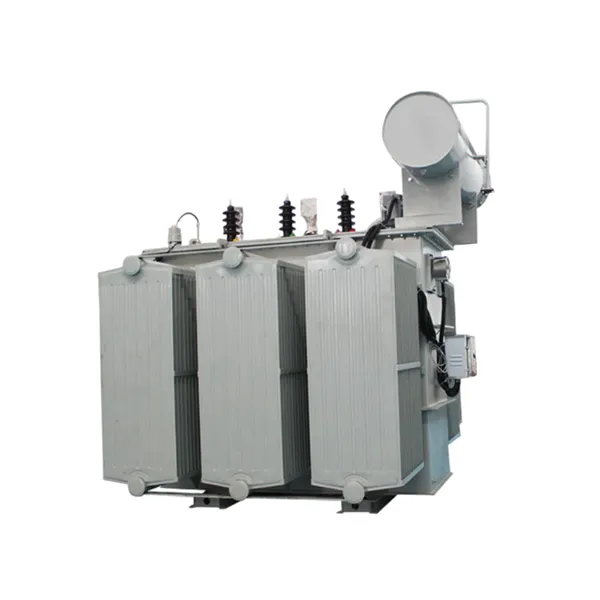

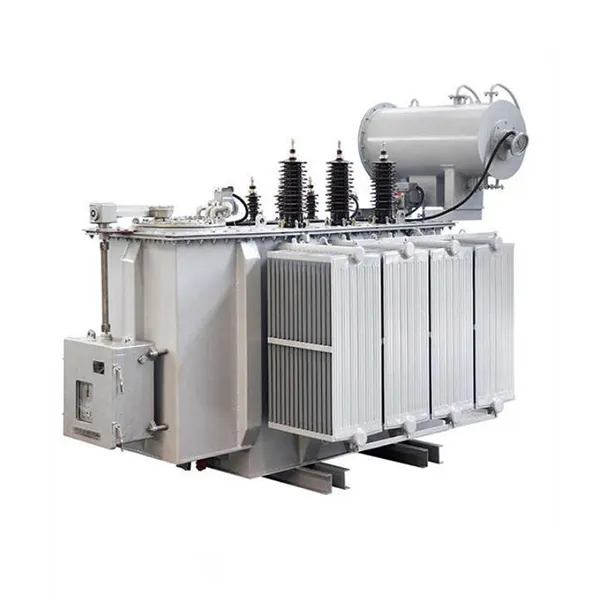

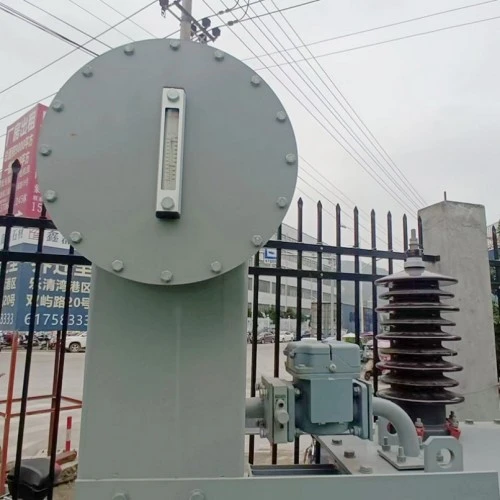

500kva olajba merülő kültéri nagyfeszültségű transzformátor

Ezt a háromfázisú, olajba merülő kültéri, 500 kVA névleges nagyfeszültségű transzformátort úgy tervezték, hogy a nagyfeszültségeket, például 10 kV-ot vagy 35 kV-ot alacsony feszültségszintre, például 0,4 kV-ra csökkentse, így ideális a terminálelosztó rendszerekhez. A transzformátor nagy áteresztőképességű, hidegen hengerelt, szemcseorientált szilíciumacélból készült maggal, lépcsős átlapolt csuklós kialakítással, hatékonyan csökkentve a hiszterézist és az örvényáram-veszteséget. Az üresjárati veszteségek értékei jelentősen felülmúlják a nemzeti szabványokat.

Mind a nagy-, mind a kisfeszültségű tekercsek oxigénmentes rézvezetékekből készülnek. Az alacsony feszültségű tekercselés fóliás tekercselést alkalmaz hosszirányú olajcsatornákkal, ami jelentősen javítja a mechanikai szilárdságot és a rövidzárlati ellenállást. A teljesen tömített hullámos tartály kialakítása kiváló hőelvezetést biztosít, miközben automatikusan kompenzálja az olajtérfogat változásait. Ez a kialakítás megakadályozza a szigetelőolaj és a környezeti levegő érintkezését, kiküszöböli az olaj oxidációját és a nedvesség bejutását, ezáltal meghosszabbítja az élettartamot.

Az olajba merülő transzformátor több csapolási tartományt támogat (±5%, ±2 × 2,5%), hogy alkalmazkodjon a hálózati feszültségingadozásokhoz. Kompakt, robusztus felépítése illik oszlopra, platformra vagy földszintre szerelt kültéri telepítésekhez, megbízható teljesítményt biztosítva különféle éghajlati viszonyok között.

Termékparaméter (specifikáció)

A termék jellemzői és alkalmazása

Főbb jellemzők

Magas energiahatékonyság: Nagy áteresztőképességű szilíciumacélt és optimalizált magszerkezetet használ, több mint 15%-kal csökkentve az üresjárati veszteséget a hagyományos termékekhez képest, mérhető energiamegtakarítást biztosítva a berendezés élettartama során.

Teljesen tömített szerkezet: A hullámos tartály kialakítása szükségtelenné teszi a konzervátort, megakadályozza az olaj oxidációját és a nedvesség felszívódását, így lehetővé teszi a karbantartásmentes működést.

Kiváló időjárásállóság: Megbízhatóan működik -25°C és +40°C közötti környezeti hőmérsékleten és 1000 méteres magasságig. Az IP54-es védelem biztosítja a por- és esőállóságot.

Magas rövidzárlatállóság: A tekercsek mechanikusan megerősítettek egy robusztus szorítórendszerrel, amely átment a rövidzárlati ütési teszteken, hogy biztosítsa a biztonságot a hálózathibák során.

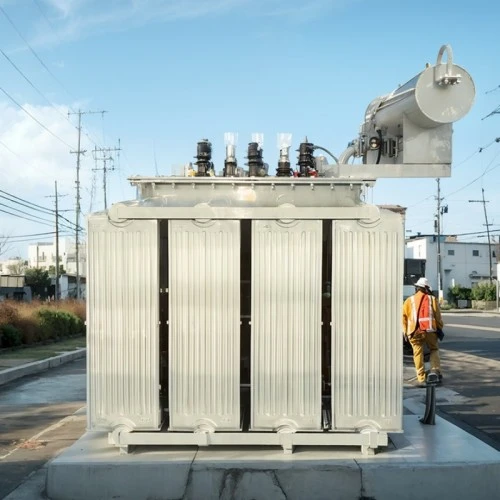

Rugalmas telepítés: A kompakt méretek támogatják az oszlopra szerelt, platform vagy földszinti telepítést, alkalmazkodva a városi és vidéki helyszíni korlátokhoz.

Fő alkalmazási forgatókönyvek

Városi áramelosztó hálózatok: Alkalmas lakónegyedekben, kereskedelmi negyedekben és ipari parkokban, ahol megbízható terminálelosztásra van szükség.

Ipari létesítmények: Stabil kisfeszültségű áramellátást biztosít a gyártóüzemek, feldolgozósorok és nehézgépek számára, könnyedén kezelve az ingadozó terheléseket.

Megújulóenergia-projektek: Széles körben használják fotovoltaikus és szélenergia-termelő rendszerekben, fokozó vagy elosztó alkalmazásokhoz, erősen alkalmazkodva a kültéri környezethez.

Infrastruktúra-építés: Repülőtereken, metrórendszerekben, kórházakban és adatközpontokban telepítik, ahol kritikus a magas tápellátás megbízhatósága.

Ideiglenes és vészhelyzeti tápegység: A kompakt és hordozható kialakítás ideálissá teszi ideiglenes alállomásokhoz vagy vészhelyzeti javításokhoz.

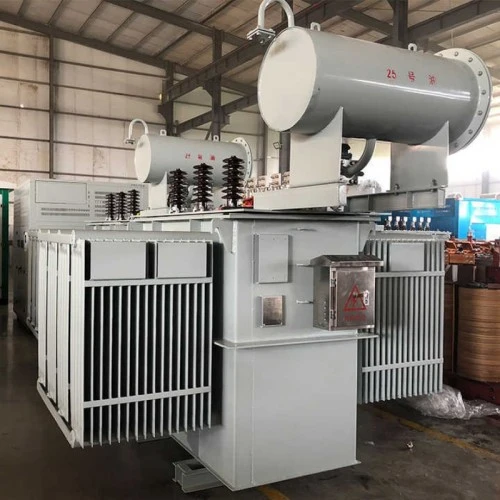

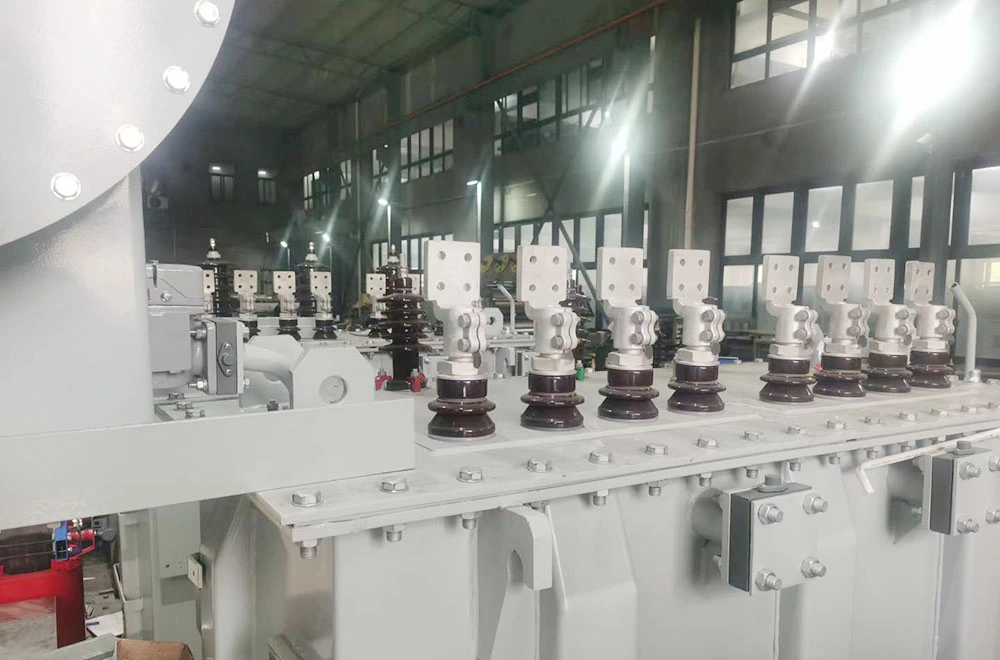

Gyártási részletek

Alapanyag és gyártási folyamat

A mag nagy áteresztőképességű hidegen hengerelt szemcseorientált szilícium acélból készül, 45°-os lépcsőzetes átlapolt illesztéssel. A maglaminációkat precíziósan nyírják és automatikusan egymásra rakják, így biztosítva a szoros illesztéseket és az egyenletes mágneses pályákat. A mag félszáraz üvegszalaggal biztonságosan van rögzítve, minimálisra csökkentve a vibrációt és a zajt, miközben csökkenti az üresjárati veszteségeket.

Tekercselés szerkezete

Mind a nagyfeszültségű, mind a kisfeszültségű tekercsek oxigénmentes rézvezetőkkel vannak feltekerve, ami nagy elektromos vezetőképességet és alacsony ellenállási veszteséget kínál. Az alacsony feszültségű tekercselés fóliatekercses konfigurációt alkalmaz, egyenletes rétegek közötti szigeteléssel és hosszanti olajcsatornákkal, jelentősen növelve a mechanikai szilárdságot és a rövidzárlat-tűrő képességet.

Szigetelő és hűtőrendszer

A kiváló minőségű ásványi szigetelőolaj dielektromos közegként és hűtőközegként is szolgál, kiváló kémiai stabilitást és dielektromos szilárdságot biztosítva. Az olaj-papír szigetelőrendszer szigorú vákuumszárítási és olajtöltési folyamatokon megy keresztül, hogy megszüntesse a maradék nedvességet és a légbuborékokat, így biztosítva a részleges kisülés kezdeti feszültségét, amely jóval meghaladja a szabványos követelményeket.

Tartály és tömítés szerkezete

A tartály hullámlemezes kialakítású, amely egyaránt biztosítja a hőelvezetést és a hőtágulás kompenzációját, így nincs szükség külső konzervátorra. A teljesen tömített szerkezet megakadályozza az olaj oxidációját és a nedvesség bejutását, így biztosítja a karbantartásmentes működést a transzformátor teljes élettartama alatt. A nyomáscsökkentő szelep és az olajszintmérő az alapfelszereltség részét képezi.

Minőség- és tesztelési garancia

Minden olajmerítésű kültéri nagyfeszültségű transzformátor Átfogó rutin- és típusvizsgálatokon esik át a szállítás előtt, beleértve az üresjárati veszteség és terhelési veszteség mérését, a rövidzárlati impedancia teszteket, az indukált túlfeszültség-tűrő teszteket, a részleges kisülési teszteket és a villámimpulzus-teszteket. Minden kulcsfontosságú teljesítménymutató meghaladja mind a nemzeti szabványok, mind az IEC-specifikációk követelményeit, biztosítva a hosszú távú stabil működést összetett terepi körülmények között.

Kérdések és válaszok: Key Product Insights

1. kérdés: Mi az 500 kVA olajba merülő kültéri nagyfeszültségű transzformátor, és hol használják?

V: Ez a transzformátor a nagyfeszültségeket, például 10 kV-ot vagy 35 kV-ot alacsony feszültségszintekre, például 0,4 kV-ra csökkenti, 500 kVA kapacitással. Széles körben használják városi elosztó hálózatokban, ipari parkokban, megújuló energia projektekben és infrastrukturális alkalmazásokban, ahol elengedhetetlen a kültéri telepítés és a hosszú távú megbízhatóság.

2. kérdés: Mitől lesz ez a transzformátor energiahatékony?

V: Az energiahatékonyságot a nagy áteresztőképességű szemcseorientált szilíciumacél és az optimalizált magcsatlakozás kialakítása biztosítja. Ezek a tulajdonságok több mint 15%-kal csökkentik az üresjárati veszteséget a hagyományos termékekhez képest, ami jelentős villamosenergia-megtakarítást eredményez a transzformátor élettartama során.

3. kérdés: Milyen előnyei vannak a teljesen zárt szerkezetnek?

V: A teljesen lezárt hullámkarton tartály szükségtelenné teszi a konzervátort és a légtelenítő rendszert. Megakadályozza, hogy a szigetelő olaj érintkezzen a légköri levegővel, elkerülve az oxidációt és a nedvesség felszívódását. Ez csökkenti a karbantartási igényeket és meghosszabbítja mind az olaj, mind a transzformátor élettartamát.

4. kérdés: Hogyan működik ez a transzformátor rövidzárlati körülmények között?

V: Az 500 kVA-s, olajba merülő kültéri nagyfeszültségű transzformátort mechanikusan megerősített tekercsszerkezettel és robusztus szorítórendszerrel tervezték. Sikeresen átment a rövidzárlati ütési teszteken az országosan elismert vizsgálólaboratóriumokban, megbízható teljesítményt és biztonságot biztosítva hálózati hibák esetén.

5. kérdés: Milyen garanciát és értékesítés utáni támogatást biztosítunk?

V: A normál használat során fellépő gyártási hibákra 5 év garanciát vállalunk. Az egész életen át tartó műszaki támogatás és a pótalkatrészek elérhetősége biztosított. Meghibásodás esetén az értesítéstől számított egy órán belül reagálunk, belföldön pedig 24 órán belül kiküldjük a műszaki személyzetet. A transzformátort legalább 30 éves élettartamra tervezték.

Miért válassza a Lugao Powert?

Tanúsítás és minőségbiztosítás

ISO 9001:2008 minőségirányítási rendszer tanúsítvánnyal rendelkezik

CE jelöléssel

Típusvizsgálati jelentések a National Transformer Quality Supervision and Testing Centertől

100%-os rutin tesztelés a kiszállítás előtt: üresjárati veszteség, terhelésvesztés, rövidzárlati impedancia, indukált túlfeszültség, részleges kisülés, villámimpulzus stb.

Csomagolás és Szállítás

Csomagolás: Tengeri, szárazföldi vagy vasúti szállításra alkalmas fa láda vagy időjárásálló becsomagolt csomagolás

Szállítási állapot: olajjal töltött, lezárt, gyári vizsgálati jelentésekkel, használati útmutatókkal és szerelési rajzokkal

Alaptartozékok: Olajszintmérő, nyomáscsökkentő szelep, mérőórás hőmérő, perselyek, földelő csavarok és teljes hardverkészlet

Értékesítés utáni szolgáltatásokra vonatkozó kötelezettségvállalás

5 év garancia: Ingyenes javítás vagy csere az üzembe helyezés után normál használat során felmerülő minőségi problémákra.

Élettartamú szerviztámogatás: Technikai segítségnyújtás és pótalkatrészek elérhetősége a termék teljes életciklusa alatt.

30 éves tervezési élettartam: Kiváló minőségű anyagokból készült a hosszú távú megbízhatóság érdekében.

Vészhelyzeti reagálás: Reagálás a hiba bejelentését követő egy órán belül; belföldi helyszíni szerviz 24 órán belül.
