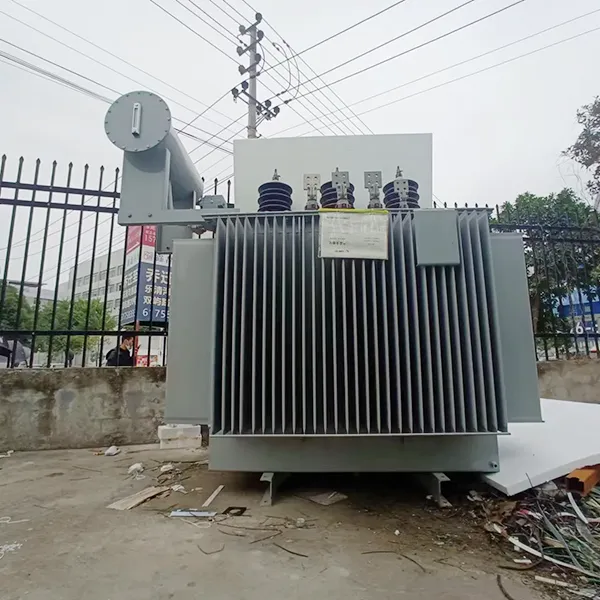

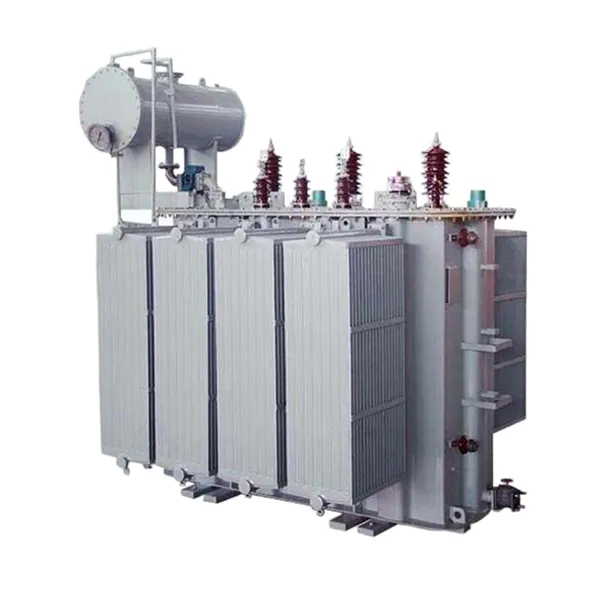

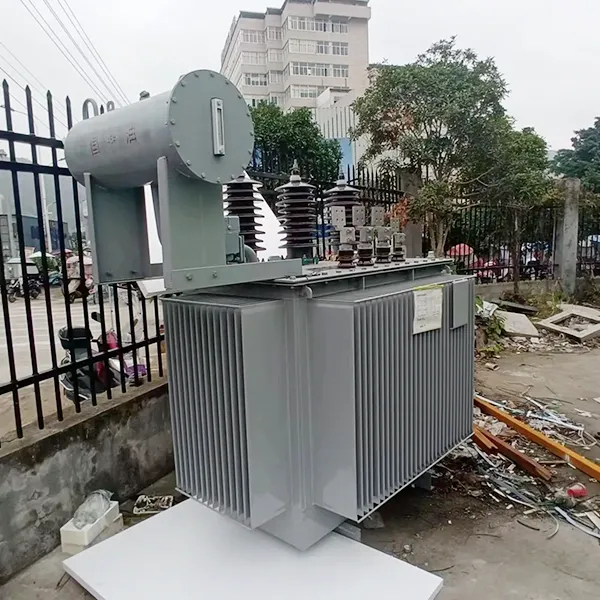

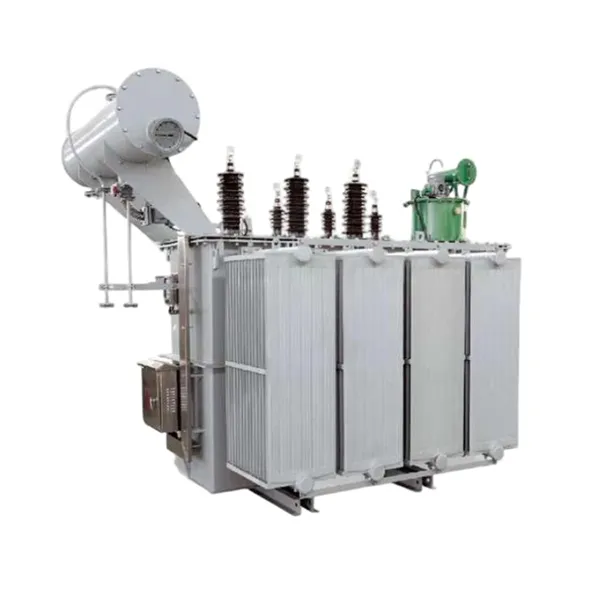

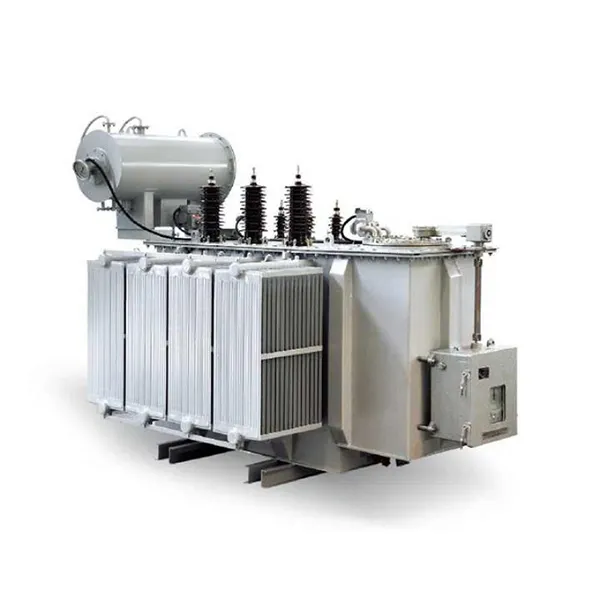

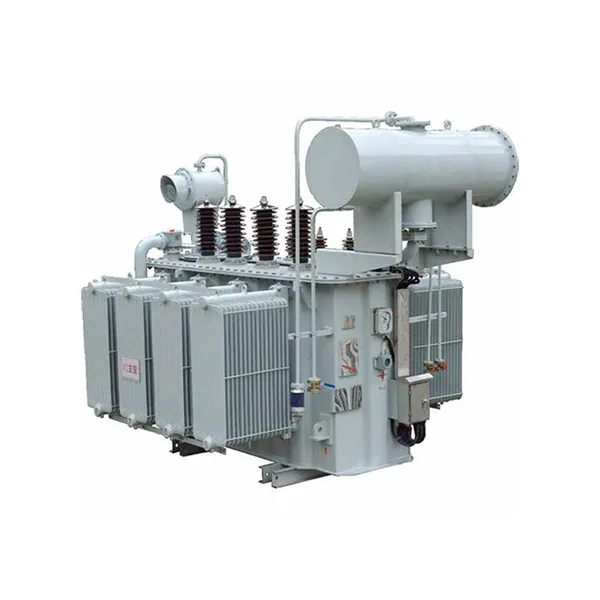

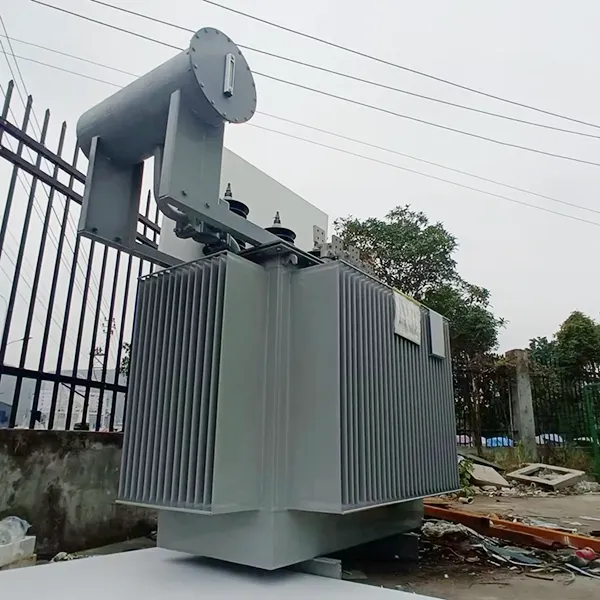

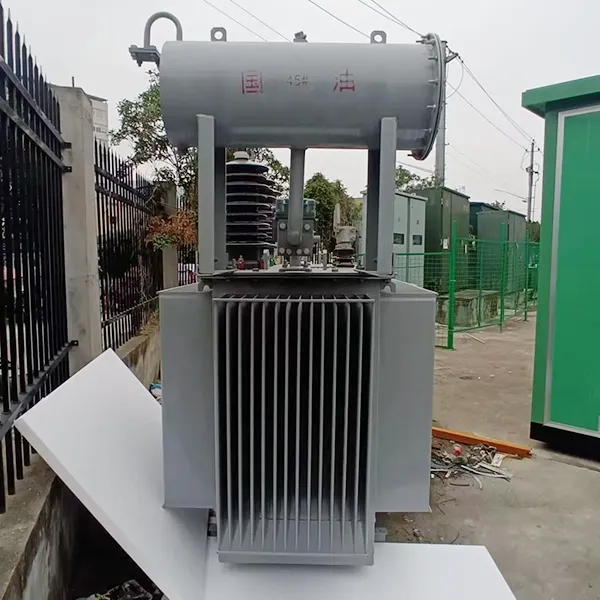

Step Up Háromfázisú középfeszültségű elektromos transzformátor

Fokozatos háromfázisú középfeszültségű elektromos transzformátorunkat arra tervezték, hogy az alacsony feszültségű teljesítményt (például 0,4 kV) közepes feszültségű kimenetté alakítsa (például 11 ​​kV, 22 kV vagy 33 kV), lehetővé téve a hatékony átvitelt nagy távolságokon vagy az elosztó hálózatokba való integrációt. Ez a termék elengedhetetlen a megújuló energia projektekhez, ipari létesítményekhez és olyan erőművekhez, amelyek megbízható feszültségemelkedést igényelnek.

A transzformátor nagy áteresztőképességű szemcseorientált szilíciumacél maggal és oxigénmentes réz tekercsekkel rendelkezik, amelyek minimális veszteséget és magas hőstabilitást biztosítanak. Aolajba merülő hűtőrendszerkiváló hőelvezetést biztosít, míg a teljesen zárt szerkezet véd a környezeti szennyeződésektől, csökkentve a karbantartási igényeket és meghosszabbítva az élettartamot.

Termékparaméter (specifikáció)

Fokozza a háromfázisú, olajba merülő transzformátor tipikus specifikációit (0,4 kV / 11 kV)

A standard felszerelés tartalmazza

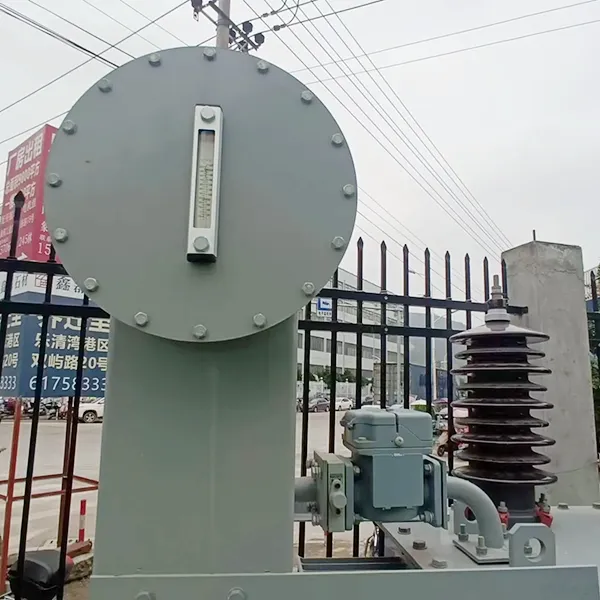

1. Olajszint mérő alacsony szint riasztással

2. Nyomáshatároló szelep

3. Tárcsázó hőmérő riasztóérintkezőkkel

4. Opcionális gázrelé a hibaészleléshez

A termék jellemzői és alkalmazása

Jellemzők

fokozza a háromfázisú középfeszültségű elektromos transzformátorok megfelelnek vagy meghaladják a nemzetközi szabványokat – megfelelnek az IEC 60076, ANSI C57.12, GB1094 és SANS 780 szabványoknak, biztosítva a globális alkalmazhatóságot és megbízhatóságot.

Teljesen tömített hullámkarton tartály kialakítása – kiküszöböli a konzervátor szükségességét, megakadályozza az olaj oxidációját és a nedvesség behatolását, lehetővé téve a hosszabb ideig tartó karbantartásmentes működést.

Nagy túlterhelési kapacitás és hőstabilitás – Az olajba merülő hűtőrendszer stabil teljesítményt biztosít még tartósan nagy terhelési körülmények vagy ingadozó bemeneti feszültségek mellett is.

Alacsony zajszintű működés – Az optimalizált magcsatlakozó szerkezet és a rezgéscsillapító kialakítás csökkenti a működési zajt, alkalmas lakossági vagy zajérzékeny környezetben.

Kompakt szerkezet a rugalmas telepítéshez – A moduláris felépítés lehetővé teszi az oszlopra szerelhető, alátétre szerelhető vagy alállomási konfigurációkat, alkalmazkodva a szűkös helyekhez vagy kültéri helyszínekhez.

Robusztus rövidzárlatállóság – A fólia típusú kisfeszültségű tekercsek és a merev tekercstartó szerkezetek biztosítják a mechanikai integritást hirtelen hibahelyzetekben.

Könnyű telepítés és alacsony karbantartási igény – a szabványos emelőfülek, az alaprögzítési furatok és a kábelbevezetési lehetőségek leegyszerűsítik a helyszíni telepítést; teljesen lezárt kialakítás minimalizálja a rutin karbantartást.

Hosszú élettartam teljes élettartamra kiterjedő támogatással – Minimum 30 éves működési élettartamra tervezték, élettartamra szóló műszaki támogatással és pótalkatrészek elérhetőségével.

Több leágazási tartomány a feszültségszabályozáshoz – ±5%, ±2×2,5%-os leágazási lehetőségeket biztosít, lehetővé téve a feszültség pontos beállítását a hálózat vagy a terhelés változásaihoz.

Környezetbarát szigetelőfolyadék opciók – Természetes észterrel (növényi olajjal) vagy magas tűzpontú szigetelőfolyadékokkal kapható a környezettudatos alkalmazásokhoz.

Kérdések és válaszok: Key Step Up Transformer Insights

K: Mi az a Step Up transzformátor?

V: A fokozó transzformátor az alacsony bemeneti feszültséget magasabb kimeneti feszültségre növeli. Kevesebb fordulattal rendelkezik az elsődleges tekercsen és több fordulattal rendelkezik a szekunder tekercsen. Az ilyen típusú transzformátorok kritikusak a megújuló energiaforrásokat használó rendszerekben, mint például a napelemfarmokban és a szélerőművekben, ahol a megtermelt kisfeszültségű energiát növelni kell a hálózati átvitelhez.

K: Hogyan javítja ez a transzformátor az energiahatékonyságot?

V: A transzformátorunk nagy áteresztőképességű, hidegen hengerelt szemcseorientált szilíciumacélt használ, lépcsőzetes átlapolt maggal. Ez jelentősen csökkenti a hiszterézis és örvényáram veszteségeket, csökkentve az üresjárati és terhelési veszteségeket a hagyományos transzformátorokhoz képest, ami közvetlenül csökkenti az üzemeltetési költségeket.

K: Miért fontos az olajba merülő hűtőrendszer a fokozottabb alkalmazásokhoz?

V: A szigetelőolaj dielektromos szilárdságot és hatékony hőelvezetést biztosít. A magról és a tekercsekről a hőt a tartály felületére továbbítja, így biztosítva a stabil működést még folyamatos nagy terhelési vagy magas hőmérsékleti viszonyok között is, amelyek jellemzőek a megnövelt alkalmazásokra.

K: Ez a lépés háromfázisú középfeszültségű elektromos transzformátor használható kültéren?

V: Igen. A teljesen zárt hullámos tartály kialakítása megvédi a belső alkatrészeket a nedvességtől, a portól és a korrozív környezettől, így ideális kültéri telepítésekhez, például naperőművekhez, szélerőművekhez és ipari alállomásokhoz.

A funkciók előnyei

Jelentősen csökkentett működési költségek: Az optimalizált mágneses áramkör és az alacsony veszteségű anyagok csökkentik az energiaveszteségeket, csökkentve a villamosenergia-költségeket a transzformátor élettartama során.

Magas működési megbízhatóság: A továbbfejlesztett rövidzárlatálló kialakítás és a továbbfejlesztett szigetelőrendszerek stabil működést biztosítanak még hálózati ingadozások vagy hibaállapotok esetén is.

Alacsony karbantartási igény: A teljesen tömített szerkezet szükségtelenné teszi az olajcserét, és csökkenti az ellenőrzések gyakoriságát, minimalizálva az állásidőt és a karbantartási költségeket.

Kompakt és adaptálható kialakítás: A moduláris felépítés rugalmas telepítést tesz lehetővé szűkös helyeken, míg a szabványos interfészek egyszerűsítik a kapcsolóberendezésekkel és vezérlőrendszerekkel való integrációt.

A termékek alkalmazkodnak a környezethez

Alkalmazási forgatókönyvek

Megújuló energiarendszerek: Ideális napenergia-farmokhoz és szélerőművekhez, hogy az alacsony feszültségű teljesítményt középfeszültségre emeljék a hálózatra való csatlakozáshoz.

Ipari létesítmények: Gyártó üzemekben és nehéziparban használják, ahol a generátorokból vagy inverterekből származó alacsony feszültségű áramot meg kell emelni az elosztáshoz.

Infrastrukturális projektek: Alkalmas repülőterekhez, vasutakhoz és adatközpontokhoz, amelyek megbízható feszültségemelést igényelnek a tartalék vagy a fő táprendszerekhez.

Erőművek: Kis méretű erőművekben alkalmazzák, ahol a feszültséget növelni kell a nagy távolságra történő átvitelhez.

Gyártási részletek

Alapanyag és folyamat

A step up transzformátor magja nagy áteresztőképességű, hidegen hengerelt szemcseorientált szilícium acélból készül, lépcsőzetes átlapolt csatlakozással. A mag precíziósan vágott és automatikusan egymásra rakott, hogy egyenletes mágneses fluxuseloszlást biztosítson, minimalizálva az üresjárati veszteségeket és a mágnesező áramot.

Tekercselés szerkezete

Mind a nagyfeszültségű, mind a kisfeszültségű tekercselés oxigénmentes rézvezetőkkel van feltekercselve. Az alacsony feszültségű tekercsek fóliát vagy spirális szerkezetet használnak hosszirányú olajcsatornákkal, növelve a mechanikai szilárdságot és a rövidzárlat-tűrő képességet.

Szigetelő és hűtőrendszer

Kiváló minőségű ásványolajat vagy környezetbarát, magas tűzpontú szigetelőfolyadékot használnak. Az olaj-papír szigetelőrendszer vákuumszárításon és olajtöltésen megy keresztül a maradék nedvesség és levegő eltávolítása érdekében, ami biztosítja a nagy dielektromos szilárdságot és a hosszú távú megbízhatóságot.

Tartály és tömítés

A hullámkarton tartály kialakítása biztosítja a hőtágulás kompenzációját konzervátor nélkül. A teljesen tömített szerkezet megakadályozza az olaj oxidációját és a nedvesség bejutását, csökkenti a karbantartási gyakoriságot és meghosszabbítja az olaj élettartamát.

Kérdések és válaszok: Gyártás és minőségbiztosítás

K: Hogyan biztosítja a háromfázisú, olajba merülő transzformátor rövidzárlatállóságát?

V: Transzformátorainkat rövidzárlati vizsgálatnak vetik alá országosan elismert laboratóriumokban. A fóliatekercsek, a merev tekercstartók és az önzáró rögzítők kombinációja biztosítja, hogy a szerkezet sértetlen maradjon hirtelen hibahelyzetekben is.

K: Milyen minőségi szabványokat követ?

V: Minden terméket az IEC 60076, GB1094 és ISO 9001:2015 szabványoknak megfelelően terveztek, gyártottak és teszteltek. Minden egység átfogó rutin- és típusvizsgálaton esik át a kiszállítás előtt.

A transzformátorok tervezésének és tesztelésének meg kell felelnie a következő szabványoknak:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 „Tápegység transzformátorok”

GB/T6451-2015 《Az olajba merülő teljesítménytranszformátorok specifikációi és műszaki követelményei》

JB/T3837-2010 《Típusmegjelölések összeállítási módja transzformátortermékekhez》

GB/T311.1-3.11-97 《Szigeteléskoordinációs és nagyfeszültségű vizsgálati technikák nagyfeszültségű átviteli és átalakító berendezésekhez》

GB10237-88 《Szigetelési szintek és dielektromos vizsgálatok teljesítménytranszformátorokhoz – Külső szigetelési léghézagok》

GB7595-87 „Minőségi szabvány az üzemben lévő transzformátorolajhoz”

GB7328-87 „Hangszint mérése transzformátorokhoz”

GB7534-87 《Részleges kisülés mérése》

GB/T15164-94 《Betöltési útmutató olajba merülő teljesítménytranszformátorokhoz》

DL/T586-95 《Műszaki útmutató a teljesítmény-felhasználók gyártásfelügyeletéhez》

GB/T311.1-3.11-97 《Szigeteléskoordinációs és nagyfeszültségű vizsgálati technikák nagyfeszültségű átviteli és átalakító berendezésekhez》

GB2536-1990 „Transformer Oil”

JB/T56011-92 《Termékminőségi osztályozás olajba merülő teljesítménytranszformátorokhoz》

ZBK41005-89 《6-220KV transzformátorok hangszintje》
