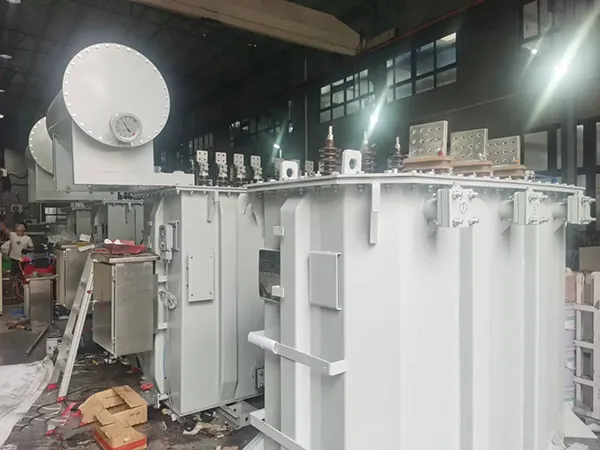

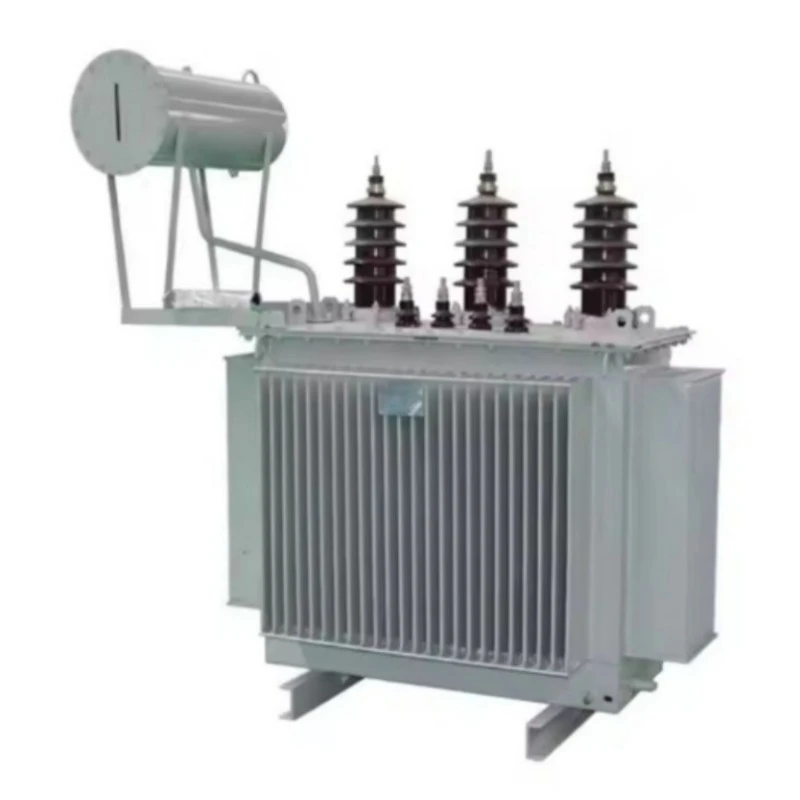

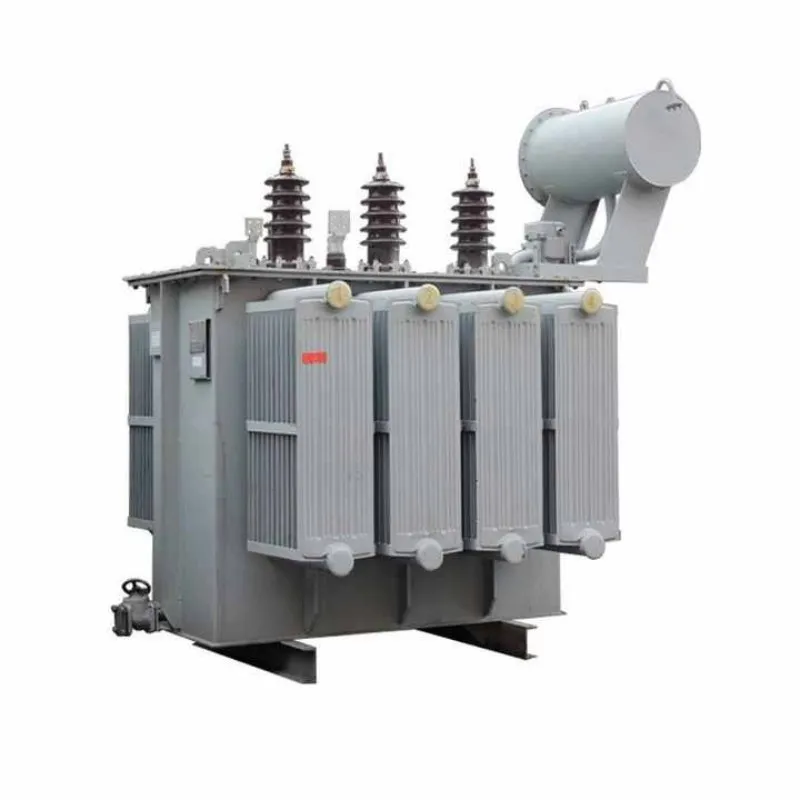

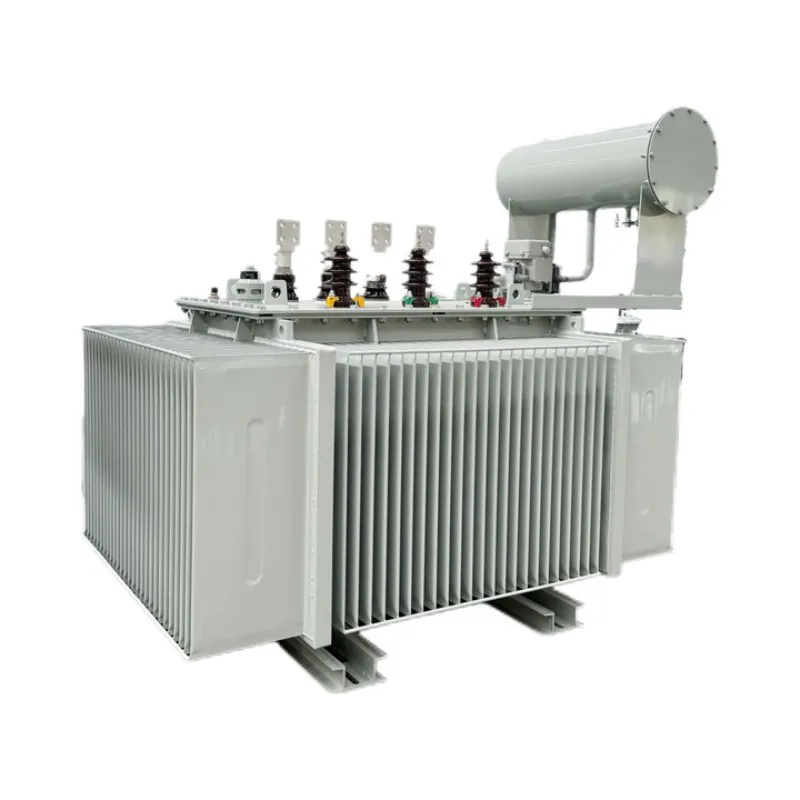

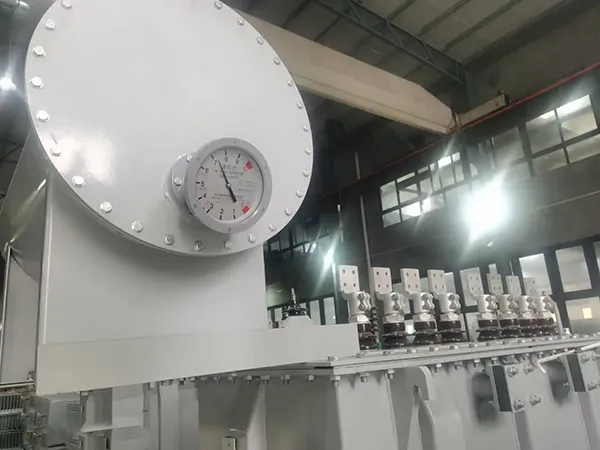

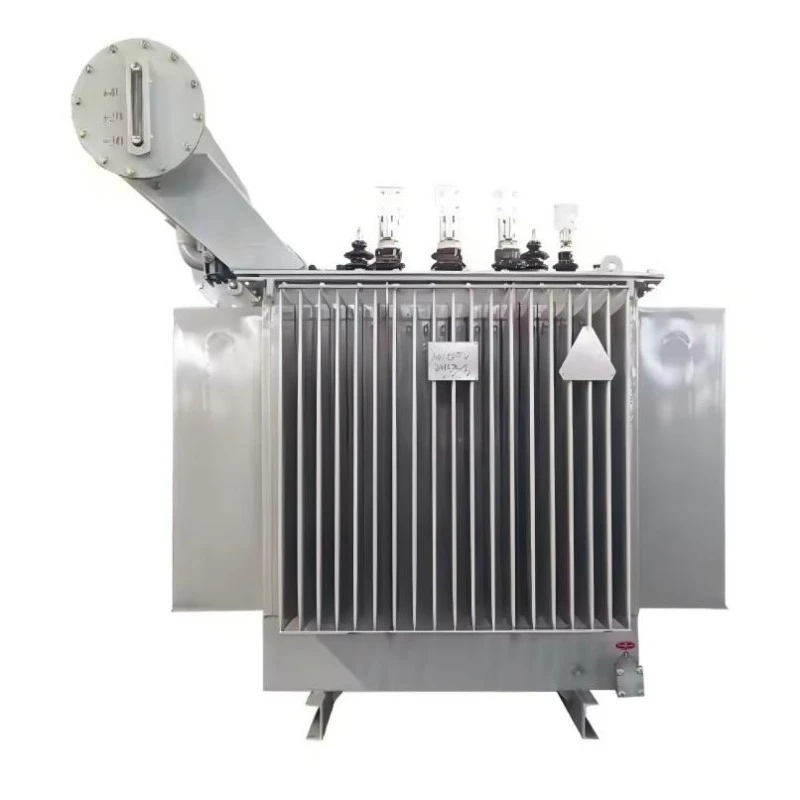

Teljesen zárt háromfázisú kültéri energiatakarékos transzformátor

A teljesen lezárt háromfázisú kültéri energiatakarékos transzformátor egy új generációs elosztóeszköz, amelyet aprólékosan arra terveztek, hogy a középfeszültségű villamos energiát (például 10 kV vagy 35 kV) biztonságos kisfeszültségű árammá (400 V/230 V) alakítsa ipari, kereskedelmi és lakossági alkalmazásokhoz. A hagyományos transzformátorokkal ellentétben, amelyek rendszeres olajmintavételt és karbantartást igényelnek, ez az egység robusztus, hermetikusan zárt tartállyal rendelkezik, amely teljesen elszigeteli a szigetelő olajat a légkörtől. Ez a kialakítás megakadályozza az olaj oxidációját és a nedvesség bejutását, ami a szigetelés romlásának és meghibásodásának elsődleges oka.

Lényegében ez a transzformátor nagy áteresztőképességű, hidegen hengerelt szemcseorientált szilíciumacélt használ, fejlett lépcsős átlapolt csuklós kialakítással. Ez a technológia minimálisra csökkenti a mágneses hiszterézis és az örvényáram veszteségeket, és olyan üresjárati veszteségértékeket ér el, amelyek jelentősen meghaladják a nemzeti energiahatékonysági szabványokat. Az egységet kültéri telepítésre optimalizálták, és kiválóan ellenáll a szélsőséges hőmérsékleti viszonyoknak, a pornak és a páratartalomnak, így a modern, alacsony karbantartást igénylő áramelosztó hálózat sarokkövévé válik.

A termék jellemzői és alkalmazása

Főbb jellemzők

Karbantartásmentes működés: A teljesen tömített hullámkarton tartály szükségtelenné teszi a konzervátort és a légtelenítőt, megelőzve az olaj elöregedését és a karbantartási költségek csökkenését.

Kivételes energiahatékonyság: Az optimalizált magnak és a nagy vezetőképességű réz tekercseknek köszönhetően akár 20%-kal csökkenti az üresjárati veszteségeket a szabványos S11 sorozatú transzformátorokhoz képest.

Kiváló túlterhelési kapacitás: aolajba merülő hűtőrendszer(ONAN) stabil működést biztosít tartósan nagy terhelések és csúcsigényi túlfeszültségek mellett is.

Robusztus kültéri tartósság: Időjárásálló bevonattal és IP54-es védelemmel készült, ellenáll a szélsőséges hőmérsékleteknek (-25°C és +40°C), a páratartalomnak és az UV-sugárzásnak.

Magas rövidzárlatállóság: A mechanikusan megerősített tekercsek robusztus szorítórendszerrel biztosítják a biztonságot és a megbízhatóságot a hálózathibák során.

Fő alkalmazási forgatókönyvek

Városi és vidéki elektromos hálózatok: Ideális kompakt alállomásokhoz lakóközösségekben, kereskedelmi központokban és vidéki villamosítási projektekben, ahol elengedhetetlen a megbízható, alacsony karbantartást igénylő berendezések. A teljesen zárt háromfázisú kültéri energiatakarékos transzformátor kiválóan teljesít ezekben a környezetekben.

Ipari parkok és gyárak: Stabil teljesítményt biztosít nehézgépek, feldolgozósorok és gyártóüzemek számára, könnyen kezelve a változó terheléseket.

Megújuló energia integráció: Tökéletes napenergia-farmokhoz és szélerőművekhez, ahol a kültéri tartósság és a nagy hatékonyság kritikus fontosságú a hálózati csatlakozás feszültségének növeléséhez.

Infrastrukturális projektek: repülőtereken, metrórendszerekben, adatközpontokban és kórházakban telepítve, ahol az áramellátás megbízhatósága nem alku tárgya.

Ideiglenes és vészhelyzeti áramellátás: Kompakt alapterületének és robusztus felépítésének köszönhetően ideális ideiglenes alállomásokhoz vagy vészhelyzeti javítási helyszínekhez.

Termékparaméter (specifikáció)

Gyártási részletek

Alapanyag és gyártási folyamat

Ennek a transzformátornak a magja nagy áteresztőképességű hidegen hengerelt szemcseorientált szilíciumacélból készül. A laminált lemezeket precíziós nyírással és 45°-os lépcsőzetes átlapolási eljárással rakják egymásra, így biztosítva a szorosan integrált mágneses áramkört. Ez a technika minimálisra csökkenti az örvényáram-veszteséget és csökkenti a mágnesező áramot, ami az energiatakarékos képesség alapját képezi. A mag félszáraz üvegszalaggal van rögzítve a vibráció csökkentése és a csendes működés érdekében.

Tekercselés szerkezete

Mind a nagyfeszültségű, mind a kisfeszültségű tekercsek oxigénmentes rézvezetékekből készülnek, amelyeket nagy vezetőképességük és alacsony ellenállási veszteségük miatt választottak ki. Az alacsony feszültségű tekercselés fólia-tekercses konfigurációt alkalmaz, hosszanti olajcsatornákkal, ami nemcsak a hőelvezetést javítja, hanem kiváló mechanikai szilárdságot is biztosít a rövidzárlati erőknek.

Tartály és tömítés technológia

Ennek a transzformátornak a meghatározó jellemzője a teljesen tömített hullámkarton tartály. A hagyományos kialakításoktól eltérően a hullámlemezek kitágulnak és összehúzódnak, hogy alkalmazkodjanak a hőmérséklet-ingadozások miatti olajtérfogat-változásokhoz, így nincs szükség hagyományos konzervátorra. Ez egy teljesen zárt rendszert hoz létre, amely megakadályozza, hogy a szigetelőolaj érintkezzen a külső levegővel, ezáltal megszűnik az oxidáció, a nedvességfelvétel és az iszapképződés. A nyomáscsökkentő szelep és a nagy pontosságú olajszintmérő az alapfelszereltség részét képezi.

Szigetelő rendszer

A teljesen lezárt háromfázisú kültéri energiatakarékos transzformátor kiváló minőségű ásványi szigetelőolajat használ, amely szigorú vákuumszárításon és olajtöltésen megy keresztül. Ez biztosítja, hogy ne maradjon maradék levegő vagy nedvesség a tartályban, magas részleges kisülési kezdőfeszültséget biztosítva, és garantálja a hosszú távú dielektromos megbízhatóságot.

Minőségbiztosítás és tanúsítás

Tanúsítványok: ISO 9001:2008, CE és átfogó típusvizsgálati jelentések a nemzeti transzformátorvizsgáló központoktól.

Szokásos tesztelés: Minden egység 100%-os gyári tesztelésen esik át, beleértve az üresjárati veszteséget, a terheléskiesést, a rövidzárlati impedanciát, az indukált túlfeszültség-állóságot és a részleges kisülési teszteket.

Minőségellenőrzés: Gyártási folyamatunk a mag-összeállítás, a tekercselés és a végső összeszerelés valós idejű nyomon követését biztosítja, hogy minden transzformátor megfeleljen a szigorú minőségi referenciaértékeinknek.

Miért válassza a Lugao Powert?

A Lugao Power választása azt jelenti, hogy egy hosszú élettartamra tervezett termékbe fektet be. A teljesen zárt háromfázisú kültéri energiatakarékos transzformátor gyártásában szerzett szakértelmünk biztosítja, hogy olyan egységet kapjon, amely nemcsak az elektromos igényeket kielégíti, hanem hozzájárul az alacsonyabb szén-dioxid-kibocsátáshoz és az üzemeltetési költségvetéshez is.

Értékesítés utáni szolgáltatás

5 év garancia: Garantáljuk a szivárgás- és festésmentes működést. A normál használat során keletkező gyártási hibákat ingyenes javítás vagy csere fedezi.

Élettartamú szerviztámogatás: Pótalkatrészek és műszaki segítség áll rendelkezésre a transzformátor teljes élettartama alatt.

30 éves élettartam: Kiváló minőségű anyagokból készült, hogy három évtizedes megbízható teljesítményt biztosítson.

Gyors reagálás: Berendezés meghibásodása esetén csapatunk az értesítést követő egy órán belül reagál, és belföldön 24 órán belül a helyszínre küldi a műszaki személyzetet.

Csomagolás és szállítás

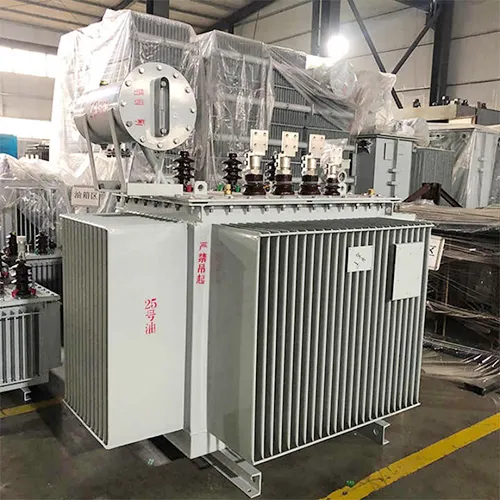

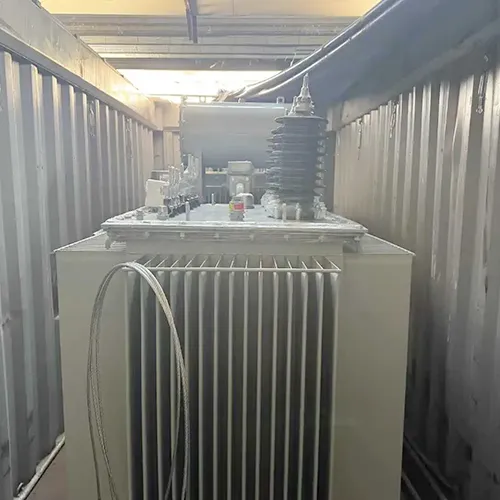

Csomagolás: A teljesen lezárt háromfázisú kültéri energiatakarékos transzformátor biztonságosan van csomagolva egy időjárásálló fa ládába, vagy be van csomagolva a szállítás közbeni optimális védelem érdekében.

Szállítási állapot: Olajjal töltve, teljesen lezárt tartállyal szállítjuk, gyári vizsgálati jelentésekkel, szerelési kézikönyvekkel és részletes méretrajzokkal.

Standard tartozékok: Minden egység tartalmaz egy olajszint-mérőt, nyomáscsökkentő szelepet, tárcsás hőmérőt, magas és alacsony feszültségű perselyeket, földelő csavarokat és egy komplett hardverkészletet a telepítéshez.

Kérdések és válaszok: Gyakran Ismételt Kérdések

Q1: What is a fully sealed three phase outdoor energy-saving transformer?

A1: Ez egy elosztó transzformátor, amelyet kültéri használatra terveztek hermetikusan lezárt tartállyal. Ellentétben a hagyományos olajkonzerváló egységekkel, ez a kialakítás megakadályozza, hogy a szigetelőolaj érintkezzen a levegővel, így kiküszöbölhető az oxidáció és a nedvességfelvétel veszélye, ami jelentősen csökkenti a karbantartást és meghosszabbítja az élettartamát.

2. kérdés: Hogyan takarít meg ez a transzformátor energiát a régebbi modellekhez képest?

A2: Energiamegtakarítás érhető el a nagy áteresztőképességű szemcseorientált szilíciumacél és az optimalizált magcsatlakozó-szerkezet használatával. Ez több mint 15-20%-kal csökkenti az üresjárati (hiszterézis és örvényáram) veszteségeket a hagyományos S9 vagy S11 sorozatú transzformátorokhoz képest, ami jelentős villanyszámla csökkenést eredményez az egység élettartama során.

3. kérdés: Valóban karbantartásmentes ez a transzformátor?

A3: Igen, normál működési körülmények között. Mivel a teljesen lezárt háromfázisú kültéri energiatakarékos transzformátor hullámkarton tartályt használ légtelenítő nélkül, az olaj soha nem bomlik le a levegő vagy a nedvesség hatására. Ez kiküszöböli a hagyományos transzformátorok rendszeres olajvizsgálatának, szűrésének vagy cseréjének szükségességét.

4. kérdés: Biztonságosan kezelheti-e ez a transzformátor a rövidzárlatot?

A4: Abszolút. Mechanikusan megerősített tekercsekkel, fóliás kisfeszültségű tekercsekkel és robusztus szorítórendszerrel tervezték. Minden egységet szigorú rövidzárlati ütésvizsgálatnak vetnek alá a típusvizsgálati szakaszban, hogy megbizonyosodjanak arról, hogy károsodás nélkül ellenállnak a hálózati hibáknak.
