Miért kritikus a részleges kisülés szabályozása a doboz típusú transzformátor alállomáson?

Lakott területen telepített kompakt dobozos transzformátor alállomáson a nagyfeszültségű rekesz közelében néha halk recsegő hang hallható. A legtöbb járókelő nem venné észre. De egy képzett karbantartó mérnök számára ez a hang figyelmeztetés: részleges kisülés. A részleges kisülés olyan helyi elektromos kisülés, amely nem hidalja át teljesen a vezetékek közötti szigetelést. Ez a szigetelés romlásának tünete, és ha figyelmen kívül hagyjuk, fokozatosan erodálja a szigetelést, egészen a teljes tönkremenetelig. Az adoboz típusú transzformátor alállomás, ahol a berendezés kompakt, zárt burkolatba van zárva, a részleges kisülés különösen veszélyes. A zárt tér megnehezíti az ellenőrzést, a meghibásodásnak pedig súlyos következményei lehetnek: tűz, robbanás és áramszünet egész környéken.

Ez a cikk elmagyarázza, miért kritikus a részleges kisülés szabályozása a dobozos transzformátor alállomásokon. Megvizsgáljuk a részleges kisülés okait, a dobozos alállomásokat különösen sebezhetővé tevő körülményeket, a részleges kisülés észlelésére és felügyeletére alkalmazott módszereket, valamint az azt megakadályozó tervezési és gyártási gyakorlatokat. A gyárunkból származó Box típusú transzformátor alállomás termékeinkhez is részletes specifikációkat adunkLugao Power Co., Ltd.,kiemelve azokat a jellemzőket, amelyek megbízható szigetelési teljesítményt biztosítanak. Függetlenül attól, hogy Ön közműmérnök, létesítményvezető vagy beszerzési szakember, ez a cikk megadja azokat a műszaki ismereteket, amelyekre szüksége van ahhoz, hogy megértse és kezelje a részleges kisütés kihívását kompakt alállomási környezetekben.

Tartalomjegyzék

• 1. Mi a részleges kisülés és miért fordul elő?
• 2. Miért különösen sérülékenyek a doboz típusú transzformátor alállomások?
• 3. Milyen következményekkel jár az ellenőrizetlen részleges kisülés?
• 4. Hogyan észlelhető és figyelhető meg a részleges kisülés?
• 5. Milyen tervezési és gyártási gyakorlatok akadályozzák meg a részleges kisülést?
• 6. Melyek a doboz típusú transzformátor alállomásunk legfontosabb előírásai?
• 7. Gyakran Ismételt Kérdések (GYIK)
• 8. Következtetés

1. Mi a részleges kisülés és miért fordul elő?

A részleges kisülés egy lokális elektromos kisülés, amely egy szigetelőrendszeren belül lép fel, de nem hidalja át teljesen a két vezető közötti rést. Ez a szigetelés részleges meghibásodása, amely egy gyenge ponton következik be. A kisülés tipikusan egy kis szikra vagy szikrasorozat, amely üregben, repedésben vagy a szigetelésen belüli felület mentén keletkezik. Részleges kisülés történhet szilárd szigetelésben, folyékony szigetelésben vagy gázszigetelésben. Ez a szigetelési rendszer hibájának vagy feszültségkoncentrációjának tünete. Maga a kisülés nem okoz azonnal meghibásodást, de hőt, kémiai melléktermékeket és mechanikai eróziót termel, amelyek fokozatosan rontják a szigetelést. Idővel a szigetelés addig a pontig gyengül, ahol a teljes meghibásodás bekövetkezik.

A részleges kisülés okai három kategóriába sorolhatók: a szigetelőanyag hibái, a gyártási folyamat hibái és az üzemeltetés során kialakuló hibák. A szigetelőanyag hibái közé tartoznak az üregek, szennyeződések és a dielektromos tulajdonságok következetlenségei. A gyártási folyamat hibái közé tartozik a gyenge impregnálás, a nem teljes kikeményedés és az összeszerelés során keletkezett sérülések. A működés során fellépő hibák közé tartozik a termikus öregedés, a mechanikai igénybevétel és a nedvesség behatolása. A dobozos transzformátor alállomáson mindhárom hibakategória előfordulhat. A kompakt kialakítás, a tömített ház és a kis helyen lévő nagy elektromos igénybevétel olyan feltételeket teremt, amelyek kedvezőek a részleges kisütéshez. Az alábbi táblázat összefoglalja a részleges váladékozás gyakori okait és az azt elősegítő állapotokat.

A Lugao Power Co., Ltd.-nél tisztában vagyunk a részleges kisülés okaival, és úgy tervezzük meg dobozos transzformátor alállomás termékeinket, hogy minimalizáljuk a kockázatot. Kiváló minőségű szigetelőanyagokat használunk, szigorú gyártási folyamatokat követünk, és minden egységet részleges kisülésre tesztelünk, mielőtt elhagyná gyárunkat.

2. Miért különösen sérülékenyek a doboz típusú transzformátor alállomások?

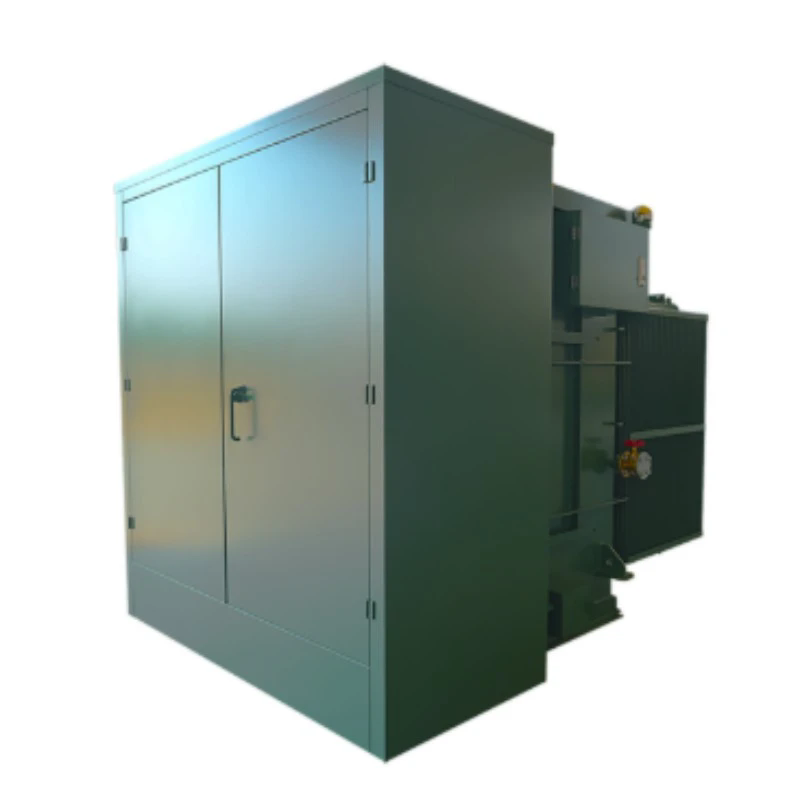

A dobozos transzformátor alállomások kompakt, előre gyártott egységek, amelyek egyetlen házban helyezik el a transzformátort, a nagyfeszültségű kapcsolóberendezéseket, a kisfeszültségű elosztóberendezéseket és a vezérlőrendszereket. Széles körben használják lakóövezetekben, kereskedelmi fejlesztésekben és ipari parkokban, mivel kompaktak, könnyen telepíthetők és esztétikailag nem zavaróak. Kompakt kialakításuk és tömített felépítésük azonban sajátos kihívásokat jelent a részleges kisülés szabályozásában. Az első kihívás a nagy elektromos feszültség. Egy kompakt alállomáson a vezetékek és a földelt részek közötti távolság csökken, ami növeli az elektromos térerősséget. A nagyobb elektromos térerősség növeli a részleges kisülés valószínűségét, különösen a geometriai folytonossági pontokon, például éles széleken, sarkokon és kiemelkedéseken. A második kihívás a zárt környezet. A lezárt ház felfogja a hőt és a nedvességet, ami felgyorsíthatja a szigetelés öregedését és elősegítheti a részleges kisülést. A harmadik kihívás az ellenőrzés és a karbantartás nehézsége. Mivel a berendezés zárt, nehéz szemrevételezéssel ellenőrizni a szigetelést, hogy nincs-e rajta romlás jele. Ez azt jelenti, hogy a részleges kisülés hosszú ideig észrevétlen marad, ami váratlan meghibásodásokhoz vezethet.

Az alábbi táblázat összefoglalja a dobozos transzformátor alállomások sajátos sebezhetőségeit a hagyományos szabadtéri alállomásokhoz képest.

Üzemünkben gondos tervezéssel kezeljük ezeket a sebezhetőségeket. Optimalizált elektromos térelosztást, hatékony hőkezelést és robusztus nedvességszabályozást alkalmazunk a részleges kisülés kockázatának minimalizálása érdekében. Alállomásainkba részleges kisülésfigyelő rendszereket is integrálunk, hogy korai figyelmeztetést biztosítsunk a szigetelés romlására.

3. Milyen következményekkel jár az ellenőrizetlen részleges kisülés?

A dobozos transzformátor alállomások ellenőrizetlen részleges kisülésének súlyos következményei lehetnek. A részleges kisülés progresszív jelenség. Kis, helyi kisülésként indul, és fokozatosan erodálja a szigetelést. Az erózió egy vezetőképes utat hoz létre, amely végül teljes leálláshoz vezet, amelyet flashovernek neveznek. A transzformátor alállomáson bekövetkezett villanás robbanást, tüzet és a berendezés teljes elvesztését okozhatja. A következmények túlmutatnak magán az alállomáson. Egy meghibásodás áramkimaradást okozhat az alállomás által kiszolgált teljes területen, ami hatással lehet az otthonokra, a vállalkozásokra és a kritikus infrastruktúrára. A javítás vagy csere költsége jelentős lehet, a bevételkiesés és a termelékenység költsége pedig még magasabb lehet. Az alábbi táblázat összefoglalja a részleges kisülés előrehaladását és az egyes szakaszok következményeit.

A Lugao Power Co., Ltd.-nél komolyan vesszük a részleges kisülés veszélyét. Doboz típusú transzformátor alállomás termékeinket úgy tervezték és tesztelték, hogy minimálisra csökkentsék a részleges kisülés kockázatát, és megbízható teljesítményt nyújtsanak teljes élettartamuk során. Részleges kisülésfigyelő rendszereket is kínálunk, amelyek korai figyelmeztetést adnak a szigetelés romlására, lehetővé téve a karbantartás ütemezését a hiba bekövetkezése előtt.

4. Hogyan észlelhető és figyelhető meg a részleges kisülés?

A részleges kisülés számos módszerrel kimutatható, mindegyiknek megvannak a maga előnyei és korlátai. A legelterjedtebb módszerek az elektromos detektálás, az akusztikus detektálás és a kémiai detektálás. Az elektromos érzékelés a részleges kisülés által generált nagyfrekvenciás áramimpulzusokat méri. Ez a módszer nagyon érzékeny, és nagyon kis kisüléseket képes észlelni. Jellemzően online felügyeletre használják, ahol az érzékelők állandóan a berendezésre vannak szerelve. Az akusztikus érzékelés ultrahangos érzékelőket használ a részleges kisülés által keltett hanghullámok érzékelésére. Ez a módszer hasznos a kisülés forrásának meghatározásához. A kémiai detektálás elemzi a részleges kisülés melléktermékeit, például az ózont vagy a nitrogén-oxidokat a berendezést körülvevő gázban. Ez a módszer kevésbé érzékeny, de egyszerűen jelezheti a kisülési tevékenységet. Az alábbi táblázat összehasonlítja a különböző kimutatási módszereket.

Üzemünkben elektromos érzékelési módszerekkel teszteljük Box típusú transzformátor alállomás termékeinket a gyártás során. Opcionálisan az alállomásba integrálható online felügyeleti rendszereket is kínálunk a folyamatos részleges kisülési felügyelet érdekében. Ezek a rendszerek HFCT érzékelőket használnak a kisülési tevékenység észlelésére, és riasztást adnak, ha a szint meghaladja az előre beállított küszöbértéket. Ez lehetővé teszi a kezelő számára, hogy a hiba fellépése előtt korrekciós intézkedéseket tegyen.

5. Milyen tervezési és gyártási gyakorlatok akadályozzák meg a részleges kisülést?

A részleges kisülés megakadályozása egy doboz típusú transzformátor alállomáson gondos tervezést, kiváló minőségű anyagokat és szigorú gyártási folyamatokat igényel. A tervezésnek biztosítania kell, hogy az elektromos tér egyenletesen oszlik el, és ne legyenek nagy feszültségű pontok. Ezt lekerekített vezetékek használatával, az éles peremek elkerülésével és a megfelelő távolságok fenntartásával érik el. A szigetelőanyagoknak üregektől és szennyeződésektől mentesnek kell lenniük. A gyártási folyamatnak biztosítania kell a szigetelés megfelelő impregnálását és kikeményítését. Az alábbi táblázat összefoglalja azokat a fő tervezési és gyártási gyakorlatokat, amelyek megakadályozzák a részleges kisülést.

Üzemünkben mindezeket a gyakorlatokat megvalósítjuk Box típusú Transzformátor Alállomás termékeink gyártása során. Epoxi alkatrészeinkhez vákuumöntvényt használunk, hogy kiküszöböljük az üregeket és biztosítsuk a homogén szigetelési szerkezetet. A gyártási területünkön szabályozzuk a páratartalmat, hogy megakadályozzuk a nedvesség beszorulását a szigetelésbe. És minden alállomáson tesztelünk részleges kisülést, mielőtt elhagyná gyárunkat. Teszteléseinket az IEC 62271-200 és más vonatkozó szabványok szerint végezzük, és minden egységhez tesztjelentést adunk.

6. Melyek a doboz típusú transzformátor alállomásunk legfontosabb előírásai?

Az alábbi táblázat a doboz típusú transzformátor alállomás termékeink főbb specifikációit tartalmazza. Ezeket a specifikációkat úgy tervezték, hogy biztosítsák a megbízható teljesítményt és a minimális részleges kisülési kockázatot a legigényesebb alkalmazásokban.

A Lugao Power Co., Ltd.-nél doboz típusú transzformátor alállomási termékeket gyártunk, hogy megfeleljenek ezeknek és még sok másnak. Az alállomást egyedi projektkövetelményekhez tudjuk szabni, beleértve a speciális feszültségeket, speciális védelmi szinteket és speciális felügyeleti rendszereket. Üzemünk rendelkezik azzal a szakértelemmel és felszereltséggel, hogy kiváló minőségű alállomásokat gyártson a legigényesebb alkalmazásokhoz.

7. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mi az elfogadható részleges kisülési szint egy dobozos transzformátor alállomáson?

Válasz: Az elfogadható részleges kisülési szint a feszültségosztálytól és az alkalmazandó szabványoktól függ. Egy 12 kV-os dobozos alállomásnál a tipikus követelmény 5 pC-nál kisebb a névleges feszültség 1,1-szeresénél. Magasabb feszültségeknél a követelmény 10 pC-nál kisebb is lehet. A Lugao Power Co., Ltd.-nél alállomásainkat tesztelik, hogy megfelelnek-e vagy meghaladják ezeket a követelményeket, és minden egységhez tesztjelentést adunk.

2. kérdés: Milyen gyakran kell részleges kisülési vizsgálatot végezni?

Válasz: Részleges kisülési vizsgálatot kell végezni a gyártás során, az üzembe helyezéskor és időszakonként az üzemeltetés során. Az online felügyelethez a kritikus alállomásokon folyamatos monitorozás javasolt. Az időszakos teszteléshez a legtöbb alkalmazáshoz éves tesztet ajánlunk. A gyakoriság növelhető régebbi alállomások vagy részleges kisülési problémákkal rendelkező alállomások esetében.

3. kérdés: Mi okoz részleges kisülést egy dobozos transzformátor alállomáson?

Válasz: A részleges kisülést a szigetelőrendszer hibái okozzák, például üregek, szennyeződések vagy sérülések. Ezek a hibák a gyártás során keletkezhetnek, vagy működés közben termikus öregedés, mechanikai igénybevétel vagy nedvesség behatolása miatt alakulhatnak ki. A dobozos alállomások kompakt kialakítása és zárt burkolata növelheti a részleges kisülés kockázatát az elektromos feszültség növelésével és a nedvesség megkötésével.

4. kérdés: Javítható a részleges kisülés, vagy ki kell cserélni az alállomást?

Válasz: Bizonyos esetekben a részleges kisülés az érintett szigetelőelem cseréjével javítható. Ha azonban a kisülés jelentős károsodást okozott, előfordulhat, hogy a teljes alállomást ki kell cserélni. A legjobb módszer a részleges kisülés korai észlelése, még a jelentős károk bekövetkezése előtt, és a korrekciós intézkedések megtétele. Üzemünkben a Box típusú Transzformátor Alállomás termékeinkhez javítási és csereszolgáltatásokat kínálunk.

5. kérdés: Mi a különbség a részleges kisülés és a koronakisülés között?

Válasz: A részleges kisülés és a koronakisülés összefüggő jelenségek. A koronakisülés egyfajta részleges kisülés, amely gázban vagy folyadékban egy vezető felületén lép fel. Látható ragyogás és sziszegő hang jellemzi. A részleges kisülés egy tágabb fogalom, amely magában foglalja a koronakisülést, valamint a szilárd szigetelés üregeiben vagy felületei mentén fellépő kisüléseket. A dobozos transzformátor-alállomások esetében a részleges kisülés a relevánsabb kifejezés, mivel magában foglalja a szilárd szigetelésben történő kisülést, ami az elsődleges szempont.

8. Következtetés

A részleges kisütés-szabályozás kritikus fontosságú a dobozos transzformátor-alállomásokon, mivel a kompakt kialakítás és a zárt burkolat kedvező feltételeket teremt a szigetelés romlásához. Az ellenőrizetlen részleges kisülés teljes meghibásodáshoz vezethet, ami tüzet, robbanást és áramkimaradást okozhat. A részleges kisülés megelőzése gondos tervezést, kiváló minőségű anyagokat és szigorú gyártási folyamatokat igényel. Hatékony felderítést és monitorozást is igényel a leromlás korai jeleinek azonosítása és a korrekciós intézkedések megtétele, mielőtt a hiba bekövetkezne. A Lugao Power Co., Ltd.-nél gyárunk elkötelezett a Box típusú transzformátor alállomási termékek gyártása mellett, amelyek megfelelnek a szigetelési megbízhatóság legmagasabb követelményeinek. Vákuumöntött epoxi szigetelést, optimalizált elektromos tértervezést és szigorú részleges kisülési vizsgálatokat alkalmazunk annak biztosítására, hogy alállomásaink megbízható teljesítményt nyújtsanak teljes élettartamuk során.

Akár új alállomást tervez, akár egy meglévőt korszerűsít, vagy megbízható partnert keres következő projektjéhez, kérjük, vegye fel a kapcsolatot műszaki csapatunkkal, hogy megbeszéljük igényeit. Részletes termékspecifikációkat, részleges kisülési tesztjelentéseket és alkalmazástámogatást tudunk biztosítani. A minőség és az ügyfelek elégedettsége iránti elkötelezettségünk megbízható partnerré tett bennünket az áramelosztási projektekben világszerte.

Lépjen kapcsolatba a Lugao Power Co., Ltd.-vel. mahogy megvitassák a doboz típusú transzformátor alállomási követelményeit, és felfedezzék, hogyan biztosíthatják termékeink megbízható, részleges kisülésmentes működését az áramelosztó rendszerében.
