Transzformátor olajszigetelő doboz típusú kompakt amerikai típusú alállomás

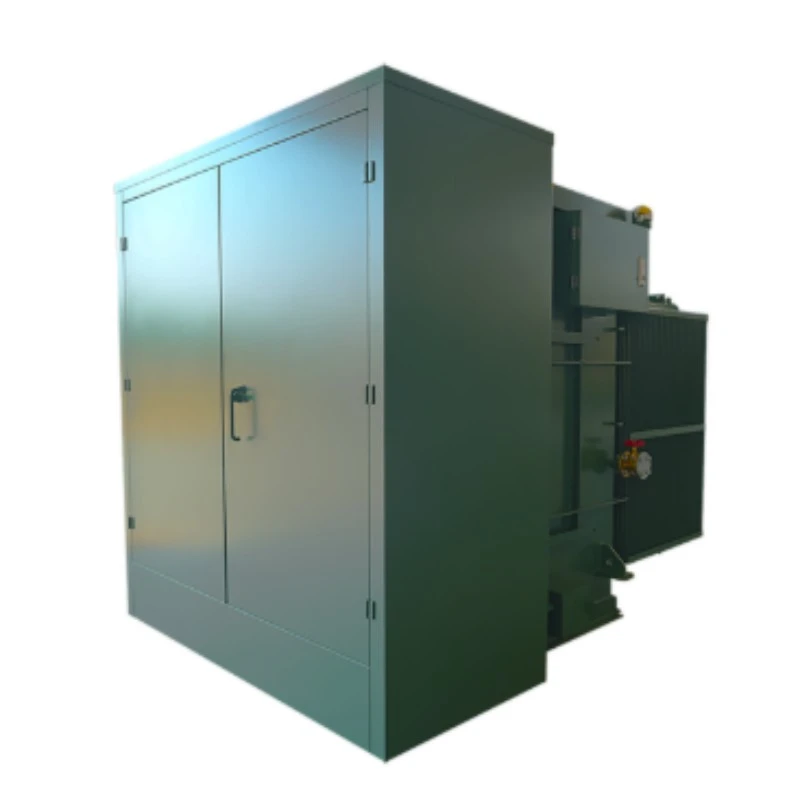

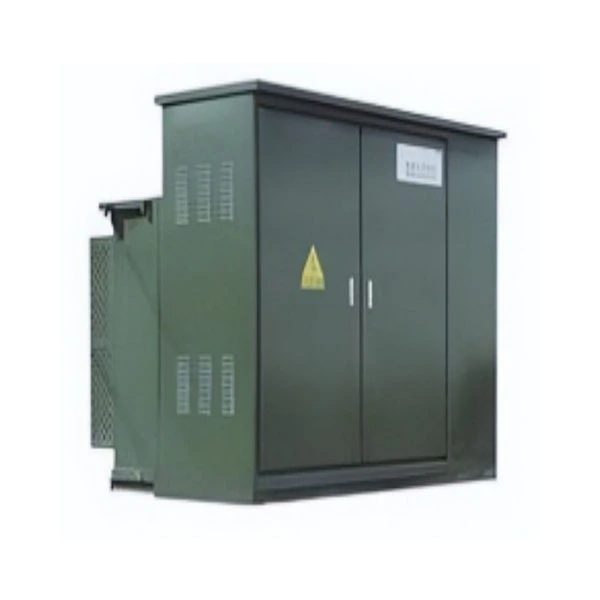

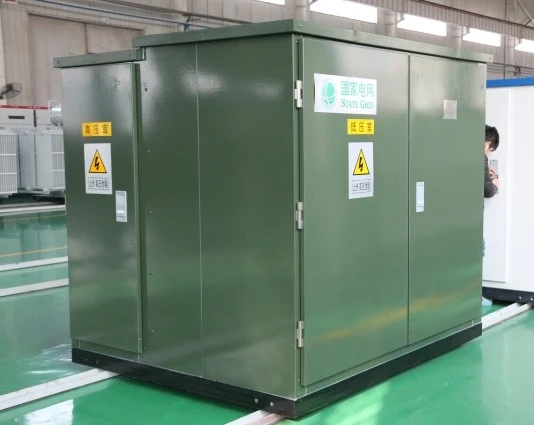

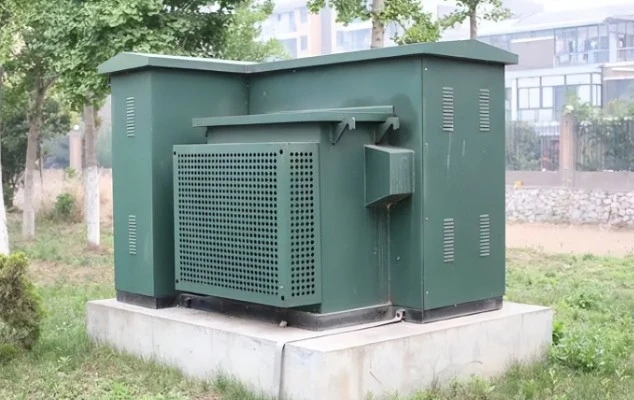

A Transformer olajszigetelő Box-Type Compact amerikai típusú alállomás egy teljesen integrált, előre gyártott áramelosztási megoldás. Értelemszerűen ez egy kompakt, csúszótalpas szerelvény, amely egyesíti anagyfeszültségű kapcsolóberendezések, olajba merülő teljesítménytranszformátor és kisfeszültségű elosztópanelek egyetlen, zárt fémházban.

Mi ez:

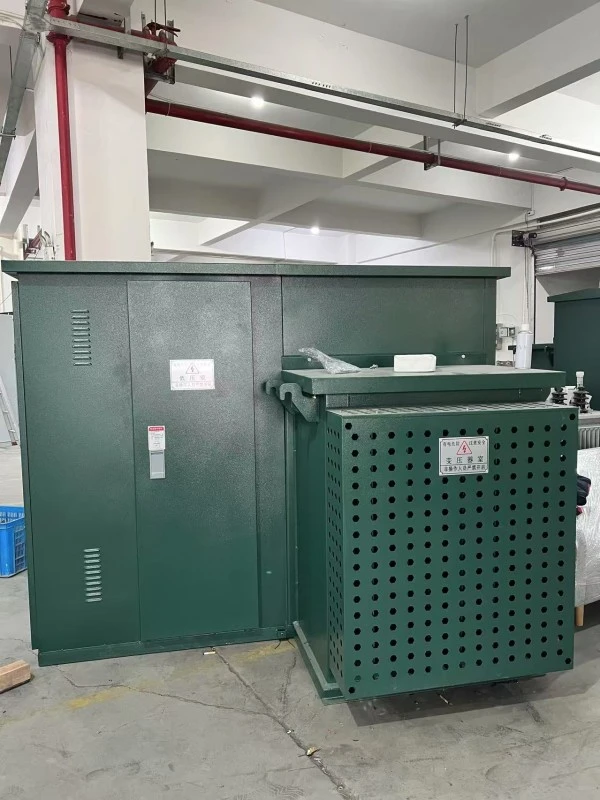

Ellentétben a hagyományos európai stílusú, alkatrészeket szétválasztó alállomásokkal, ezAmerikai típusú egységA transzformátorolajat elektromos szigetelőként és hűtőközegként is használja. A transzformátor tartály szerkezetileg egybe van építve a burkolattal, így egységes, "dobozszerű" formát hoz létre.

Mit csinál:

Ezt az alállomást arra tervezték, hogy a nagyfeszültségű primer villamos energiát (jellemzően 12 kV-tól 36 kV-ig) alacsony feszültségű használhatóvá (208 V-tól 480 V-ig) alakítsa át. Három kritikus funkciót lát el:

1. Feszültségcsökkentés: A középfeszültséget használati feszültségre csökkenti.

2. Védelem: Biztosítékokat és megszakítókat épít be, hogy megvédje a későbbi hálózatokat a hibáktól.

3. Elosztás: Kezeli és áramot oszt el lakóközösségekben, kereskedelmi központokban vagy ipari létesítményekben.

A Transformer olajszigetelő Box-Type Compact amerikai típusú alállomás kiválóan teljesít olyan környezetben, ahol nincs hely, de a megbízhatóságon nem lehet kompromisszumot kötni. Nincs szükség külön bekerített udvarra vagy betonboltozatra, mivel minden feszültség alatt álló rész teljesen zárt.

Termékparaméter (specifikáció)

A termék jellemzői és alkalmazása

1. kérdés: Miben különbözik a Transzformátor olajszigetelő Box-Type Compact amerikai típusú alállomás egy szabványos, alátétre szerelt transzformátortól?

V1: A különbség az integrációban rejlik. A szabványos alátétre szerelt transzformátor csak egy transzformátor. A Box-Type Compact amerikai típusú alállomásunk tartalmaz egy nagyfeszültségű rekeszt terhelésmegszakító kapcsolókkal és biztosítékokkal, valamint egy kisfeszültségű megszakító panelt. Ez egy "alállomás egy dobozban", míg a szabványos egység egyszerűen egy transzformátor. Az olajszigetelés kiváló ívoltási képességet is biztosít hibák esetén.

2. kérdés: Milyen előnyökkel jár az olajszigetelés a szélsőséges éghajlati viszonyok között?

A2: A transzformátorolaj dielektromos szilárdsága nagyobb, mint a levegő, és lényegesen jobb hővezető képességgel rendelkezik. Meleg éghajlaton (50°C-ig) az olaj felveszi a hőt a magból és a tekercsekből, és elvezeti a tartály hullámos falain keresztül. Hideg éghajlaton az olaj stabil viszkozitást tart fenn, megakadályozva a belső ívképződést. Emiatt a Transformer olajszigetelő Box-Type Compact amerikai típusú alállomás ideális sivatagokhoz, tengerparti régiókhoz és havas hegyi hágókhoz.

4. kérdés: Testreszabhatom az alacsony feszültségű kimeneti konfigurációt?

A4: Igen. Konfigurálható alacsony feszültségű paneleket kínálunk 2-8 módon, beleértve az MCCB (Molded Case Circuit Breaker) kimeneteket. Hozzáadhat mérőrekeszeket, villámhárítókat és automatikus teljesítménytényező-korrekciós kondenzátorokat is.

Alkalmazási forgatókönyvek

1. Lakossági alegységek: Lakótelepek földalatti betápláló hálózatait látja el.

2. Szél- és napenergia-farmok: Növeli a generátor feszültségét, vagy csökkenti a hálózati feszültséget a segéderőforráshoz.

3. EV töltőállomások: Dedikált 480V-3 fázisú tápellátást biztosít a gyors DC töltők számára.

4. Ipari parkok: Ideiglenes vagy állandó kompakt alállomásként szolgál építőipari áramellátáshoz.

5. Városfelújítási projektek: A régi boltíves transzformátorok cseréje, ahol az árvíz veszélyt jelent.

Gyártási részletek és versenyelőnyök

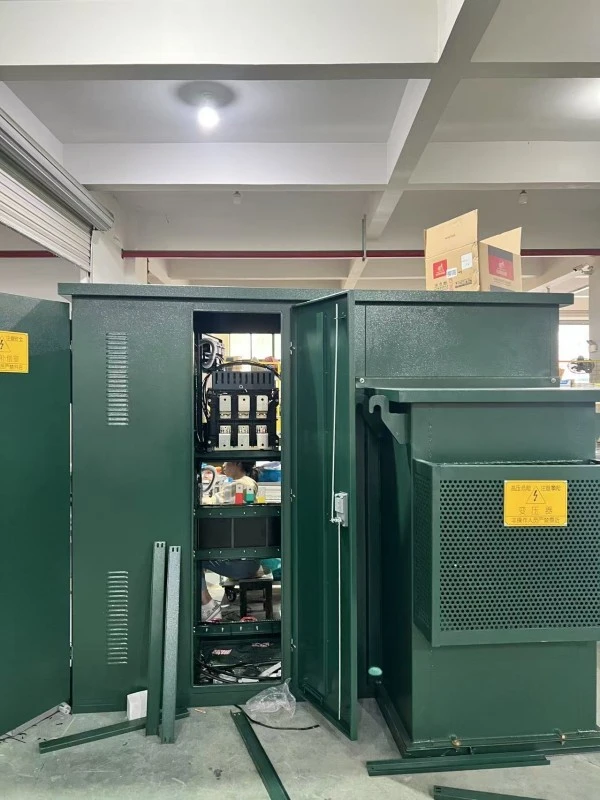

Részletes komponensek:

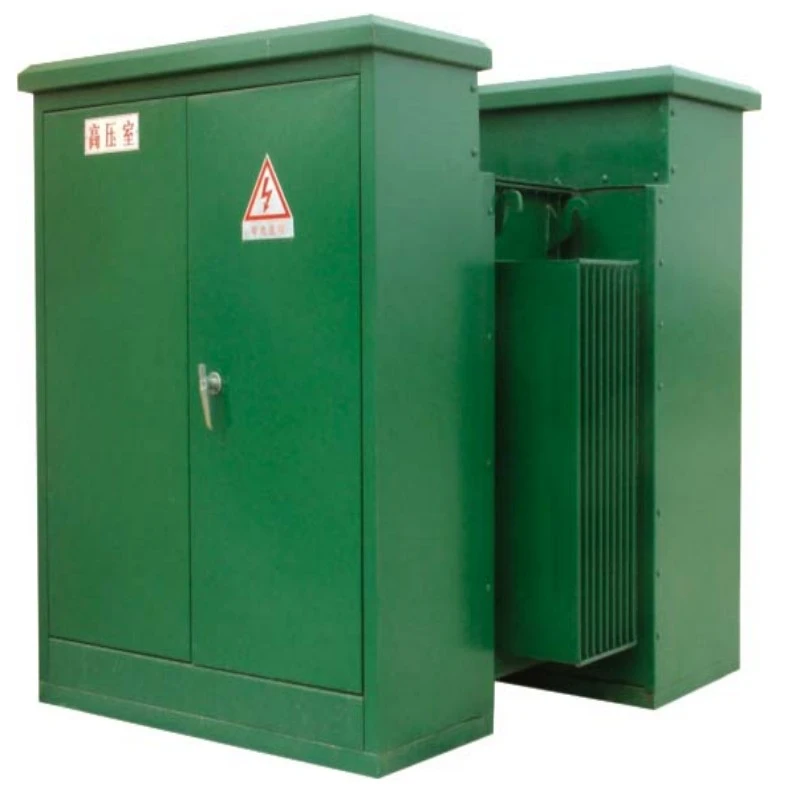

● Tartály felépítése: Tartályunk 2,5–3,0 mm-es hidegen hengerelt acélt használ (a versenytársak gyakran 1,5 mm-t használnak). A hullámos bordák robottal hegesztettek az olajszivárgás 100%-os megelőzése érdekében.

● Mag és tekercselés: Nagy áteresztőképességű szemcse-orientált szilíciumacélt használunk (M4 minőség). A réz tekercsek (nem alumínium) teljesen lágyítva vannak a hiszterézis veszteség csökkentése érdekében.

● Olajminőség: Inhibált transzformátorolajjal (IEC 60296 szabvány) töltünk fel 60 kV-nál nagyobb áttörési feszültséggel. Opcionális: Természetes észter (növényi olaj) a biológiailag lebomló követelményekhez.

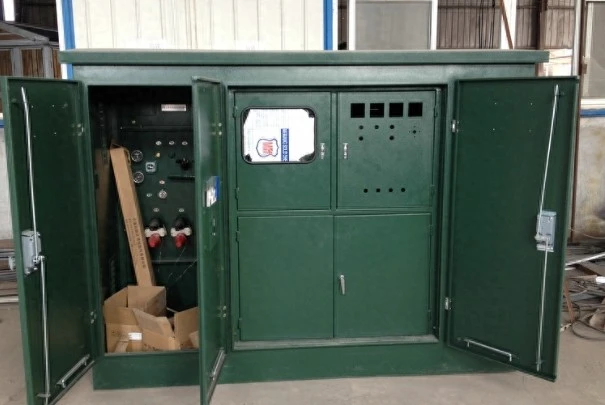

● HV kapcsoló: Tartalmaz egy 4 állású terhelésmegszakító kapcsolót (zárt/nyitott/földelt/csatlakoztatott) látható törésjelzőkkel.

● Festékrendszer: 5 lépéses előkezelés + cinkben gazdag epoxi alapozó + poliészter fedőlakk. Sópermet 500+ órán keresztül tesztelt.

Gyártási előnyök a versenytársakkal szemben:

Gyakran Ismételt Kérdések

1. kérdés: Alacsony olajnyomással érkezett a Transzformátor olajszigetelő Box-Type Compact amerikai típusú alállomás. Szivárog?

V: Nem. Az egységeket kis nitrogéntakaróval szállítjuk, hogy megakadályozzuk az oxidációt. A nyomásmérő nullát mutathat. Miután feltöltötte friss olajjal a szintjelzőig (kb. 5-10 cm-rel a mag felett), hagyja állni 6 órán át. Ha a szint 24 órán belül ismét csökken, forduljon hozzánk a tömítés ellenőrzéséhez.

4. kérdés: Biztosít alkatrészt a transzformátor olajszigetelő doboz-típusú kompakt amerikai típusú alállomáshoz?

V: Igen. Nagyfeszültségű biztosítékokat (bay-o-net stílusú), alacsony feszültségű megszakítókat, olajszintmérőket, nyomáscsökkentő szelepeket és tömítéskészleteket 10+ évre raktárunk. Rendeljen alkatrészt webportálunkon keresztül 48 órás kiszállításhoz.

Q5: Hogyan tesztelhetem az olaj minőségét 2 éves működés után?

V: Használjon olajdielektromos szilárdságmérőt (ASTM D877). Vegyen mintát az alsó leeresztő szelepből. A dielektromos szilárdságnak >30 kV-nak kell lennie. Ha 20 kV alá esik, szűrje le az olajat vagy cserélje ki. 1000 kVA feletti egységeknél az éves oldottgáz-elemzést (DGA) javasoljuk.

6. kérdés: A transzformátor olajszigetelő doboz típusú kompakt amerikai típusú alállomás kompatibilis az intelligens hálózati rendszerekkel?

V: Abszolút. Az opcionális kiegészítők a következők: 4G/5G távfelügyeleti egységek (olajhőmérséklet, nyomás, terhelési áram) és RS485/Modbus RTU portok. Közvetlenül integrálhatja SCADA rendszerébe.

Értékesítés utáni szolgáltatás

Jótállási idő: 12 hónap az üzembe helyezéstől vagy 14 hónap a szállítástól számítva (amelyik előbb bekövetkezik).

Lefedettség: Minden gyártási hiba, beleértve a mag meghibásodását, a tekercselési rövidzárlatokat, a hegesztési varratokból származó olajszivárgást éskapcsolóberendezésmechanikai hiba.
