Intelligens előregyártott kültéri dobozos alállomás

Mi ez a berendezés?

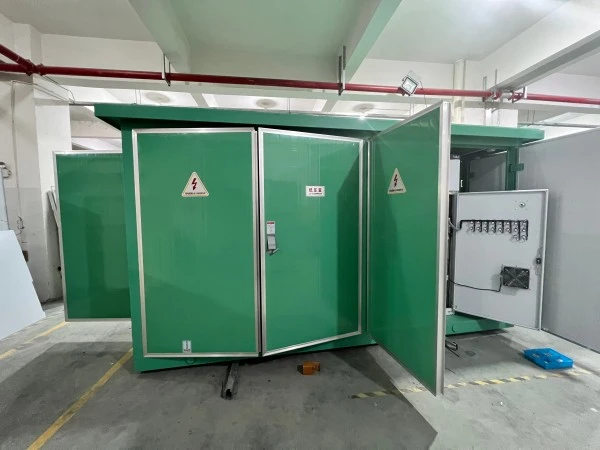

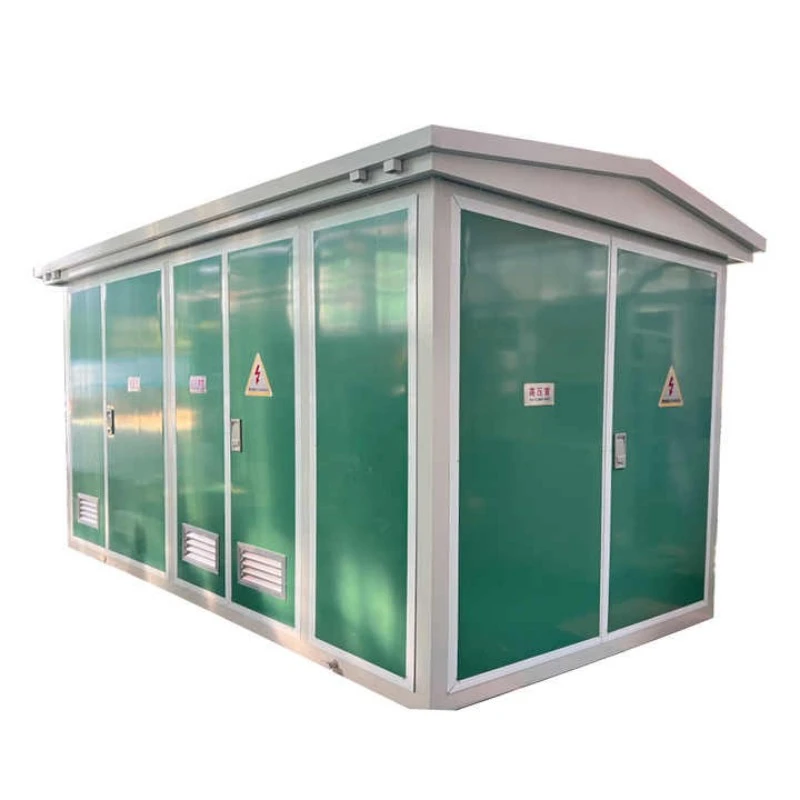

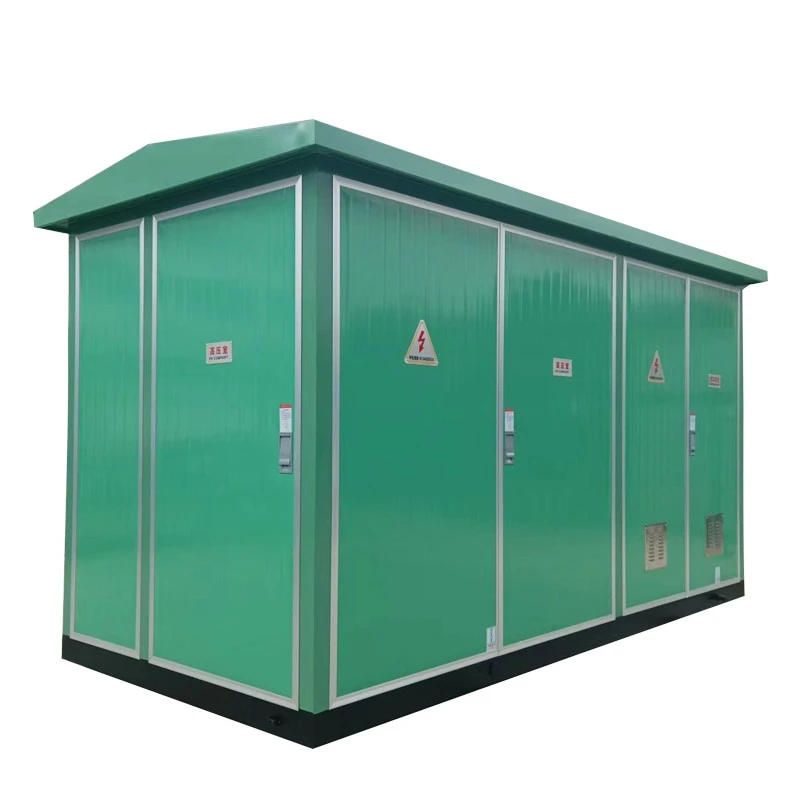

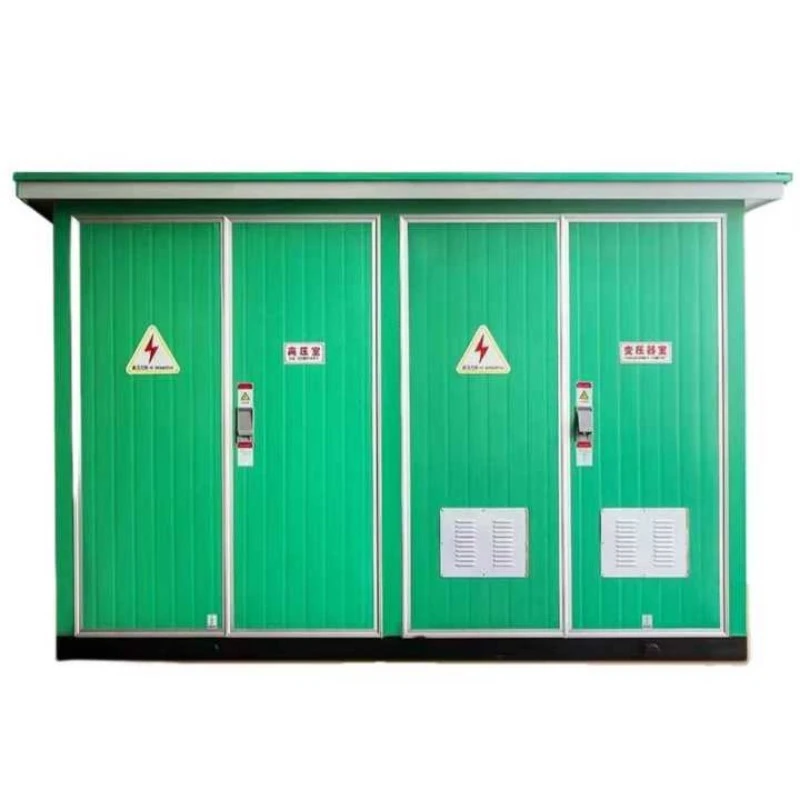

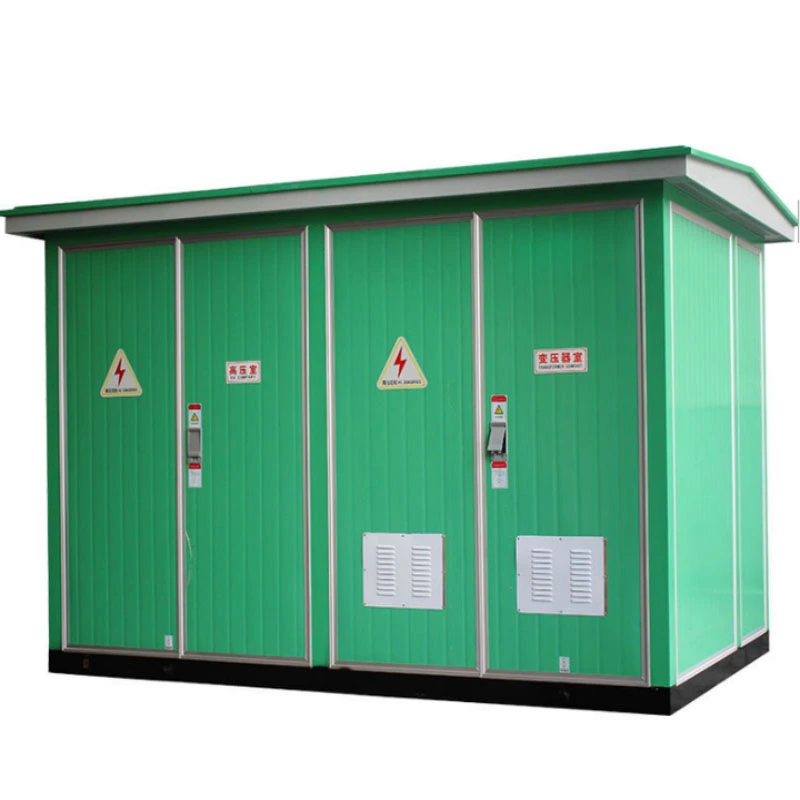

Az YB-24 intelligens előregyártott kültéri dobozos alállomás egy gyárilag összeszerelt, kompakt áramelosztó egység, amely integráljanagyfeszültségű kapcsolóberendezések, egy teljesítménytranszformátort és egy kisfeszültségű elosztó berendezést egyetlen időjárásálló házba. Az előre gyártott alállomások családjába tartozik, más néven „kompakt alállomások” vagy „csomagolt alállomások”.

Modellkód bontás:

YB – Előregyártott dobozos alállomás

24 — Tervezési sorozat kódja, amely intelligens vezérlést és moduláris konfigurációt jelent

Mit csinál?

Ennek a berendezésnek a fő funkciója a nagyfeszültségű elektromos energia (tipikusan 10 kV vagy 35 kV) fogadása, alacsony feszültségre (400 V/380 V) történő csökkentése egy integrált transzformátoron keresztül, és biztonságos elosztása a végfelhasználói terhelések között, mint például lakóközösségek, kereskedelmi terek, gyárak vagy elektromos töltőállomások.

A hagyományos polgári építésű alállomásokkal ellentétben az YB-24 nem igényli az egyes alkatrészek helyszíni összeszerelését. Teljesen előre be van kötve, előzetesen tesztelt, és egyetlen egységként szállítják. Olajmentes, száraz típusú vagy biológiailag lebomló, olajjal töltött transzformátort használ (opcionális), és természetes vagy kényszerlevegős hűtésre támaszkodik. Az intelligens vezérlőrendszer távoli adatgyűjtést, hibariasztást és automatikus kapcsolást tesz lehetővé, így ideális az intelligens hálózati alkalmazásokhoz.

A termék előnyei

Az YB-24 intelligens előregyártott kültéri dobozos alállomás egyértelmű előnyöket kínál a hagyományos alállomásokkal szemben:

1. Helytakarékos és gyors telepítés

Egy hagyományos polgári alállomás lábnyomának mindössze 40%-át foglalja el

2-3 napon belül egyszerű beton alátétre szerelhető

Nincs szükség külön berendezési helyiségekre vagy szellőzőaknákra

2. Magas intelligencia

Alapfelszereltség RTU-val (Remote Terminal Unit)

Támogatja a 4G/5G vagy üvegszálas kommunikációt

A feszültség, az áram, a teljesítménytényező, a hőmérséklet és az ajtó állapotának valós idejű monitorozása

Távoli kioldás/zárás és paraméterbeállítás

3. Biztonság és környezetvédelem

Olajmentes kivitel opcionális (száraz típusú transzformátor)

Íválló nagyfeszültségű rekesz

Az IP54 védettség megakadályozza a por és víz bejutását

Kábelbevezetés alulról, kiküszöbölve a fedetlen feszültség alatt álló részeket

4. Költséghatékony életciklus

30-40%-kal alacsonyabb kezdeti beruházás, mint a polgári alállomások esetében

60%-os mélyépítési költségek csökkenése

Alacsonyabb karbantartási költség a moduláris alkatrészcserének köszönhetően

5. Alkalmazkodóképesség zord környezethez

Működési hőmérséklet tartomány: -25°C és +55°C között

Korróziógátló bevonat tengerparti vagy ipari területekre

Hideg területeken választható belső fűtési rendszer

Termék jellemzők

Termék alkalmazása

Az YB-24 intelligens előregyártott kültéri doboz típusú alállomás sokféle forgatókönyvre alkalmas, ahol gyors telepítésre, kis helyigényre és intelligens működésre van szükség.

Gyártási részletek

1. Tokozás gyártása

CNC lyukasztás, hajlítás és hegesztés a nagy pontosság érdekében

Kétrétegű porbevonat (cinkben gazdag alapozó + poliészter fedőlakk) ≥80μm

Sópermet teszt ≥500 óra

Tető 5°-os lejtéssel, hogy megakadályozza a víz összecsapódását

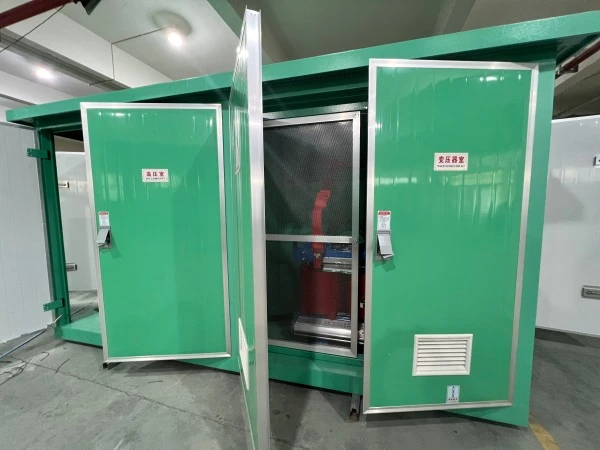

2. Belső elrendezés

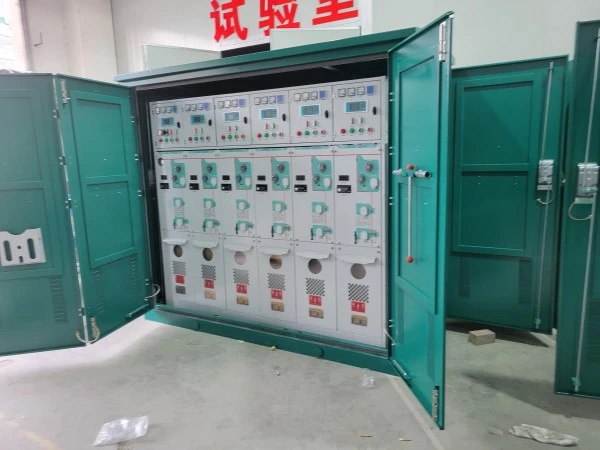

HV rekesz: SF6 gyűrűs főegység vagy terhelésmegszakító kapcsoló, villámhárító, nagyfeszültségű biztosíték

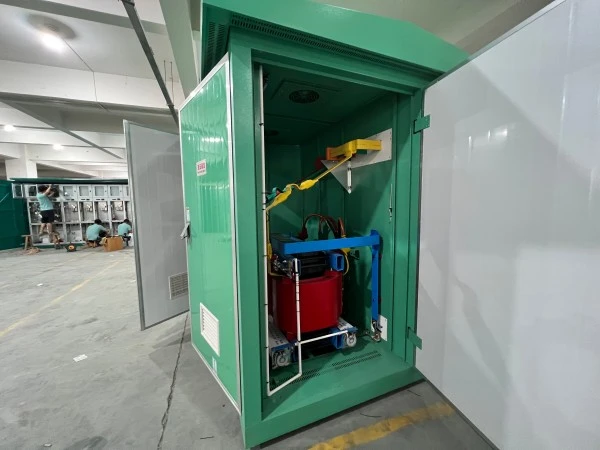

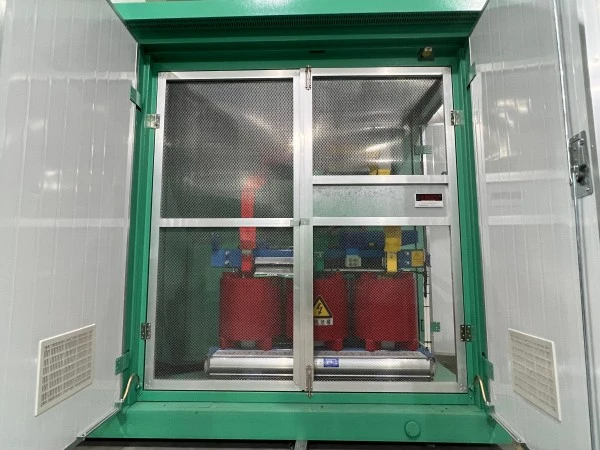

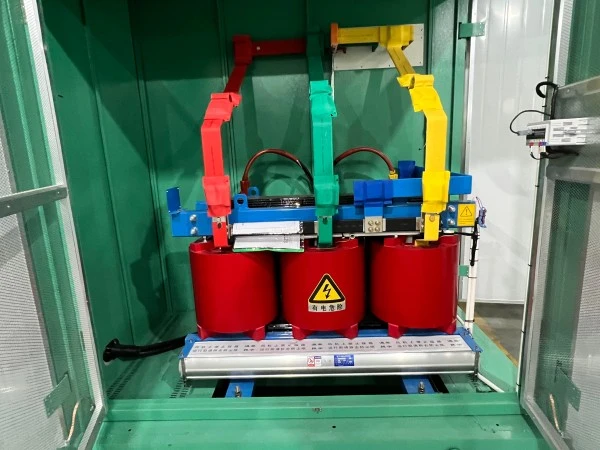

Transzformátor rekesz: Görgőkre szerelt transzformátor, levehető előlap a könnyű karbantartás érdekében

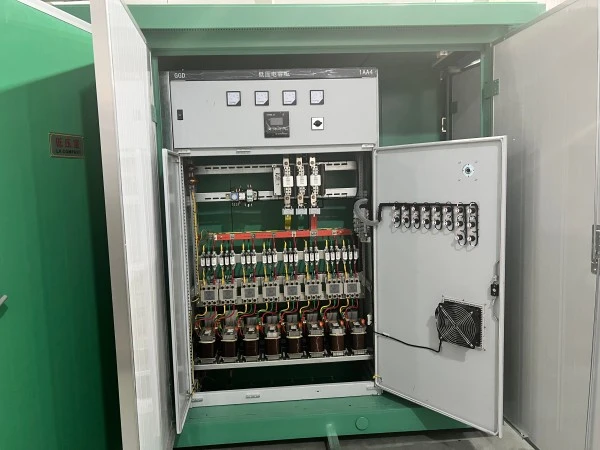

LV-rekesz: Főmegszakító, leágazó megszakítók, automatikus kondenzátortelep, intelligens felügyeleti terminál

Minden tűzálló fém válaszfallal elválasztott rekesz (A osztály)

3. Intelligens rendszer részletei

Hőmérséklet figyelés: PT100 érzékelők a transzformátor tekercselésein és a ház belsejében

Ajtó állapota: Mágneses érintkező kapcsoló riasztóval a felhőbe

Energiamérés: 1. osztályú vagy 0,5S kétirányú mérő

Távirányító: Támogatja az IEC 60870-5-101/104, DNP3.0 szabványt

Helyi vezérlés: Jelszóval védett HMI eseménynaplózással

4. Kábelbevezetés és földelés

Alsó kábelbevezetés gumigyűrűkkel (IP54-es besorolással)

Dedikált réz földelő gyűjtősín (40 × 4 mm) minden rekeszben

Földelési ellenállás ≤4Ω

5. Minőségellenőrzés szállítás előtt

Hálózati frekvencia feszültségállósági teszt (35 kV nagyfeszültségű oldalon, 2,5 kV LV oldalon)

Transzformátor fordulatszám és üresjárati veszteség teszt

Intelligens rendszer kommunikációs teszt (30 perc folyamatos ping)

Esőteszt (10 mm/perc szimuláció 1 órán keresztül)

Csomagolás és vevőszolgálat

Csomagolás

Az egész egység sztreccsfóliába csomagolva + hullámkarton sarkok

Fa raklap alap targonca nyílásokkal

Nedvszívó zacskók a ház belsejében, hogy megakadályozzák a nedvességet a szállítás során

Minden külső nyílás vízálló szalaggal lezárva

Értékesítés utáni szolgáltatásokra vonatkozó kötelezettségvállalás

Jótállási idő: 12 hónap a szállítástól számítva (24 vagy 36 hónapra meghosszabbítható fizetett szolgáltatási szerződéssel)

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Az YB-24 intelligens előregyártott kültéri dobozos alállomás alkalmas magas sótartalmú tengerparti területekre?

V: Igen. A szabványos tokozás 80 μm-nél nagyobb vastagságú korróziógátló porbevonatot használ, és átmegy egy 500 órás sópermet teszten. Erősen korrozív környezetekhez (pl. kikötők, vegyi üzemek) rozsdamentes acél 304/316 burkolatot és kiegészítő bevonatot kínálunk a belső síneken.

2. kérdés: Kicserélhető-e a transzformátor a teljes alállomás cseréje nélkül?

V: Igen. A transzformátor rekesz levehető oldallapokkal és görgős sínekkel van kialakítva. A transzformátor elölről vagy oldalról kihúzható, és a HV vagy LV rekesz megzavarása nélkül behelyezhető egy csereegység. Ez a modularitás az YB-24 tervezésének kulcsfontosságú jellemzője.

3. kérdés: Támogatja az intelligens rendszer a csatlakozást egy harmadik fél SCADA rendszeréhez?

V: Igen. A szabványos vezérlő támogatja a Modbus RTU over RS485 és a Modbus TCP over Ethernet technológiát. IEC 60870-5-101/104 vagy DNP3.0 protokollokhoz is konfigurálható. Teljes regisztertérképet biztosítunk a rendszerintegrációhoz.

4. kérdés: Elhelyezhető-e az YB-24 lakóépületek közelében a zajhatárok miatt?

V: Igen. Száraz típusú transzformátor esetén a zajszint ≤55 dB 1 méteren, ami megfelel a lakossági határértékeknek. Az olajba merülő transzformátorokhoz rezgéscsillapító betéteket és akusztikus burkolatot adunk a transzformátorrekeszbe, így a zaj ≤48 dB-re csökken.

Q5: Mi a standard szállítási idő?

V: Szabványos konfigurációk esetén (800 kVA vagy az alatti, IP54, acél ház, gyűrűs főegységgel) a szállítás 15---20 munkanap a megrendelés visszaigazolásától számítva. Egyedi projektek (rozsdamentes acél, speciális szín, extra magasság felsővezeték-bevezetéshez) 25---30 munkanapot igényelnek.

6. kérdés: Milyen transzformátortípusok állnak rendelkezésre az YB-24-hez?

V: Az YB-24 a következővel konfigurálhatóolajba merülő transzformátorok such as S13/S20 or epoxy resin cast dry-type transformers such as SCB13/SCB14, depending on project requirements, installation environment, fire-safety requirements, and local standards.
