Amikor a várostervezők földhiánnyal és az egekbe szökő ingatlanköltségekkel szembesülnek a lakóközösségekben, felteszik a kérdést: melyik alállomás-konfiguráció biztosítja a legkisebb helyigényt a kültéri elosztóhálózatok megbízhatóságának veszélyeztetése nélkül? A Lugao Power Co., Ltd. erre ad választ az amerikai típusú alállomási megoldásainkkal, amelyeket jellegzetes háromrekeszes kialakítással – transzformátorral, nagyfeszültségű és kisfeszültségű részekkel – terveztek, és egy teljesen lezárt, olajba merülő transzformátoregységgel rendelkezik, amely a városi tér körülbelül egyharmadát-egyötödét foglalja el, így az európai típusú elosztás tökéletes megoldása a városi térben.
A minősített Box-Type Transformer Alállomás-beszállítók értékelésekor a mérnöki beszerzési csapatok gyakran felteszik a kérdést: Amerikai vagy európai tervezési szabványokat határozzunk meg elosztóhálózatunkhoz? A válasz a rendelkezésre álló területtől, a regionális hálózat preferenciáitól és a telepítési környezettől függ.
Az amerikai típusú alállomások jellegzetes háromrekeszes kialakításúak – transzformátor, nagyfeszültségű és alacsony feszültségű rész –, ahol a transzformátorrekesz jellemzően teljesen lezárt, olajba merülő egységet használ. Ez a kialakítás nagy hangsúlyt fektet a kompakt helyigényre, és az egyenértékű kapacitású európai típusú egységek térfogatának körülbelül egyharmadát-ötödét kínálja. A csökkentett térfogat különösen alkalmassá teszi kültéri telepítésekhez lakóközösségekben, városi elosztóhálózatokban és szűkös udvarokban, ahol a telekköltségek túl magasak.
Ellentétben a szobaalapú európai tervezéssel, amely a szolgáltatások elérését helyezi előtérbe, az amerikai típusú konfigurációt a sűrűségre optimalizálták. A zárt tartály kialakítása szükségtelenné teszi a kiterjedt karbantartási folyosókat, lehetővé téve a beépítést szűk helyekre, például útszéli szegélyekre, kis közműves telkekre vagy lakóépületeken belül. Ez a helyhatékonyság közvetlenül jelentős telekvásárlási költségmegtakarítást jelent a fejlesztők és a közművek számára.
Hogyan biztosítja a Lugao a dielektromos integritást egy kompakt házban?
Az amerikai típusú alállomásoknak lényegesen csökkentett térfogaton belül el kell viselniük a villámlökéseket, a kapcsolási túlfeszültségeket és a folyamatos terhelés okozta hőterhelést.LugaoAz amerikai típusú alállomásokat nagy dielektromos alapokkal, szigorú teszteléssel hitelesítették: a teljesítményfrekvencia-ellenállás 42 kV-on egy percig, a villámimpulzus-ellenállás pedig 75 kV-on a nagyfeszültségű oldalon. Ezek a küszöbértékek megfelelnek vagy meghaladják az amerikai (ANSI/IEEE) és a nemzetközi szabványokat is, védve a belső transzformátortekercseket és a kapcsolóberendezések alkatrészeit a hálózati zavaroktól.
A kompakt kialakítás kiváló hőkezelést igényel. A teljes terhelésű hőmérséklet-emelkedésünk – körülbelül 45,1 K nagyfeszültségű tekercseken és 52,9 K alacsony feszültségű tekercseken – folyamatosan az IEEE által előírt határokon belül marad. A burkolat kialakítása optimalizált szellőzési útvonalakat és hőelvezető felületeket tartalmaz, amelyek aktívan elvezetik a hőt a kritikus alkatrészektől, megakadályozva a lokális forró pontok kialakulását, amelyek rontják a papírszigetelést és felgyorsítják az olaj öregedését a lezárt tartálykörnyezetben.
Milyen szerkezeti és környezetvédelmet integrálnak?
Az időjárásnak, pornak és véletlen behatásoknak kitett kompakt alállomási burkolat az első védelem a környezetkárosodás ellen. A Lugao amerikai típusú alállomások IP44 védelmi besorolást értek el, így hatékonyan ellenállnak a szilárd részecskék behatolása és a víz fröccsenése ellen, így ideálisak az időjárás viszontagságainak kitett nyílt udvari telepítésekhez. A korrózióálló acélból, korróziógátló felületkezeléssel készült ház ellenáll a szélsőséges környezeti hőmérsékleteknek, a magas páratartalomnak és a korrozív tengerparti atmoszférának, így több évtizedes üzemidőre biztosítja a szerkezeti integritást.
A teljesen zárt transzformátorrekesz további környezetvédelmet biztosít. A hagyományos olajjal töltött egységekkel ellentétben, amelyek konzervátor tartályokat és szilikagél légtelenítőket igényelnek, a Lugao amerikai típusú egységei teljesen zárt kialakítással rendelkeznek, amely megakadályozza a nedvesség bejutását és az olaj oxidációját, így nincs szükség a légtelenítő cseréjével és az olaj feltöltésével kapcsolatos karbantartásra.
Hogyan ellenőrzi a Lugao a rövidzárlat-tűrő képességet a kompakt kialakításokban?
Az elosztó hálózatok elkerülhetetlenül hibaáramokat tapasztalnak. Egy alállomás azon képessége, hogy túlélje ezeket az eseményeket belső deformáció vagy sínek károsodása nélkül, nem vitatható. A Lugao amerikai típusú alállomásokat rövidzárlati ellenállásra tesztelték – például a névleges értékek közé tartozik a 20 kA RMS a nagyfeszültségű oldalon –, a gyűjtősín csatlakozások integritását és a szerkezeti deformáció nulla értékű utólagos ellenőrzésével. A kompakt, merev tartályszerkezet valójában növeli a mechanikai szilárdságot azáltal, hogy minimalizálja az elektromágneses erők hatására elhajló belső fesztávokat, biztosítva ezzel a projektmérnököket, hogy alállomásaink fenntartják a rendszer stabilitását a legnehezebb hibaviszonyok között is.
Milyen kapacitást, feszültséget és konfigurációs lehetőségeket kínál a Lugao?

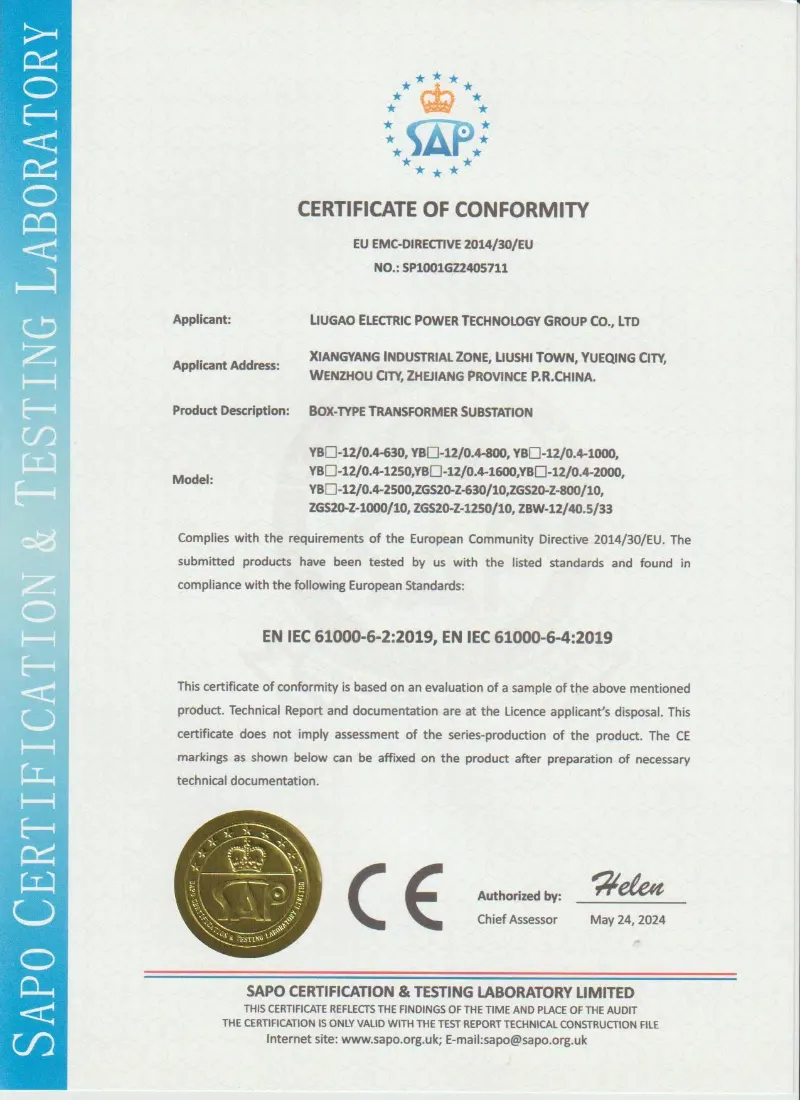

A Lugao ISO9001 és SGS-tanúsítvánnyal rendelkező, professzionális összeszerelő sorokkal és teljes teljesítményű tesztállomásokkal felszerelt gyártóműhelye amerikai típusú alállomásokat gyárt az ANSI, IEEE, GB, CE és CCC nemzetközi szabványok szigorú betartásával, és támogatja a közvetlen plug-and-play telepítést költséges helyszíni módosítások nélkül.
Feszültségosztályok és kapacitástartományok
30kV / 35kV amerikai típusú alállomás:Közüzemi elosztó alállomásokhoz, szélerőmű-kollektorrendszerekhez és nehézipari zónákhoz, amelyek középfeszültségű átalakítást igényelnek robusztus rövidzárlati ellenállással és alacsony részleges kisülési szintekkel. A kompakt háromrekeszes elrendezést kültéri telepítésre optimalizálták. 24 kV (20 kV) Smart/Compact Box alállomás：Intelligens modulokkal felszerelve mind a nagyfeszültségű, mind a kisfeszültségű oldalon, lehetővé téve a távvezérlést, az érzékelést, a jelzést és az állami hálózati automatizálási alkalmazások szabályozását. Alkalmas városi sokemeletes épületekhez, lakóházakhoz és önkormányzati infrastruktúrához. 11kV / 10kV elosztó alállomás:Ideális kereskedelmi komplexumokhoz, lakóközösségekhez és vidéki villamosítási projektekhez. Hullámkarton kialakítású vagy száraz típusú transzformátorral rendelkezik, így nincs szükség a konzervátor karbantartására, és megbízható működést biztosít zord kültéri környezetben.
Transzformátor és kapcsolóberendezés opciók
A Lugao rugalmas belső konfigurációkat kínál, hogy megfeleljen a konkrét projektkövetelményeknek:
· Transzformátor típusa:Teljesen lezárt, olajba merülő(S9, S11, S13, SH15) vagy száraz típusú (SCB10, SCB11, SCBH15) opciók, a tűzbiztonsági és környezetvédelmi elvárásoknak megfelelően. A tömített tartály kialakítása szükségtelenné teszi az olajtartály és a légtelenítő karbantartását.
· Nagyfeszültségű kapcsolóberendezések:XGN15, HXGN17 vagy KYN28A szekrények terheléskapcsolóval vagy vákuum-megszakító konfigurációval, amelyek támogatják a gyűrűs hálózati, terminál- vagy kettős tápegység módot.
· Alacsony feszültségű elosztás:GGD, GCS vagy MNS kapcsolóberendezések bejövő, kimenő és reaktív kompenzációs funkciókkal, paneles vagy szekrényes szerkezetek támogatásával.
Hogyan válasszuk ki az ideális amerikai típusú alállomást helyszűkületes városi területekhez?
Hagyományos, nagy alapterületű alállomások esetében továbbra is lehetséges a hagyományos épület típusú telepítés. A városi lakóközösségek, a zsúfolt kereskedelmi negyedek és az út menti létesítmények azonban helyoptimalizált megoldásokat igényelnek. Az amerikai típusú alállomások kompakt térfogatukkal (az európai típusok egyharmada-ötöde) különösen alkalmasak ezekre az alkalmazásokra, ahol a telekköltségek túl magasak. A Lugao személyre szabott alapterület-optimalizálást kínál, csökkentve a teljes földterület-igényt a nagy sűrűségű kapcsolóberendezések és az integrált transzformátorok felhasználásával. A csökkentett alapterület lehetővé teszi a telepítést kis közműves telkekre, lakótelepeken belül vagy utak mellé a meglévő infrastruktúra megzavarása nélkül.

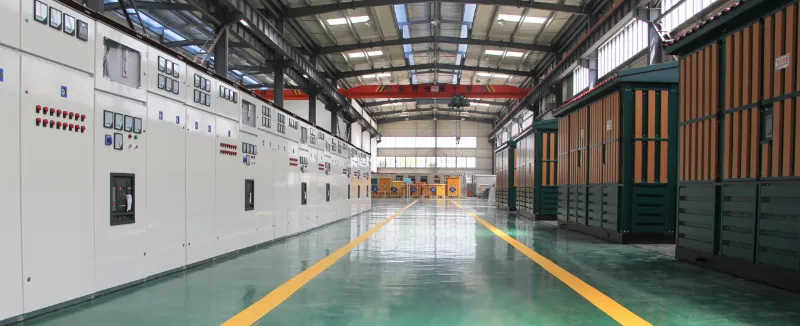

Figyelje gyártósorunkatVideó
Tapasztalja meg első kézből a Lugao amerikai típusú alállomási gyártási kiválóságát:

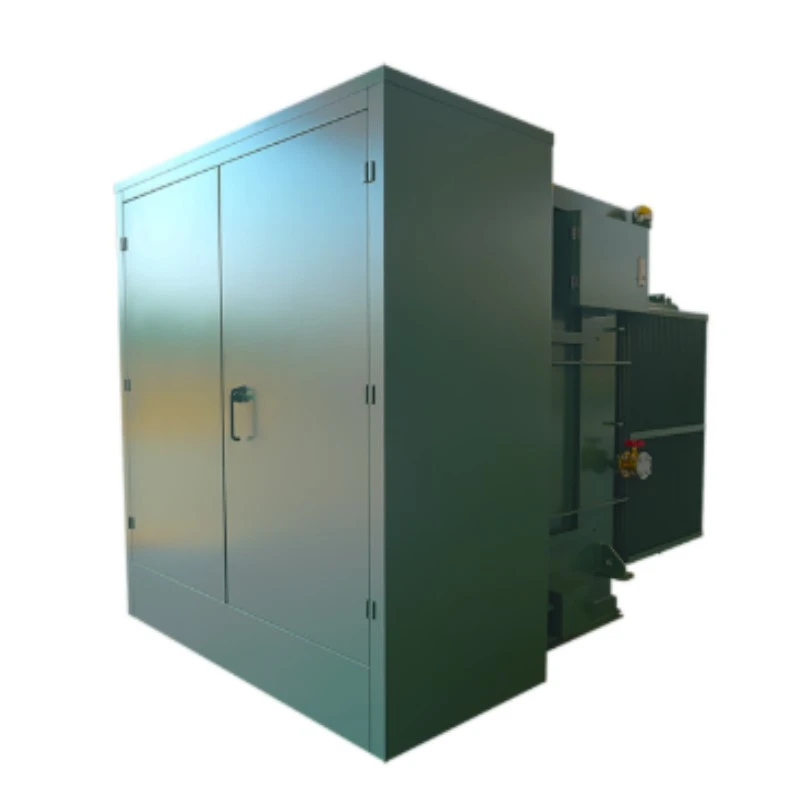

A Lugao Power Co., Ltd. felkéri Önt, hogy fektessen be a hálózat megbízhatóságának jövőjébe. Transzformátor olajszigetelő Box-Type Compact amerikai típusú alállomásunk egy hurokhálózati egységet és olajbemerített transzformátort integrál egy időjárásálló burkolatba. Vásárolja meg ezt az alállomást, hogy 40%-kal csökkentse a telepítési lábnyomot, kiváló hőelvezetést és 25 éves élettartamot biztosítson, így maximális ROI-t biztosít elosztási projektjei számára.

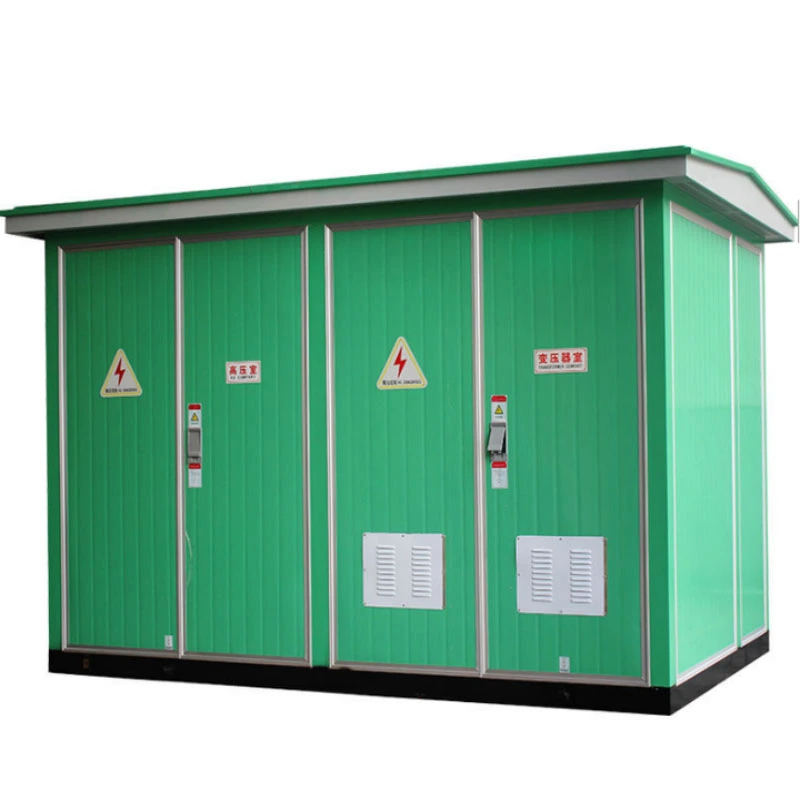

A Lugao Power Co., Ltd. meghívja Önt, hogy fedezze fel az YB-24 intelligens előregyártott kültéri dobozos alállomást --- egy kompakt, teljesen integrált áramelosztó megoldást, amelyet modern kültéri alkalmazásokhoz terveztek. Intelligens felügyelettel, olajmentes biztonsággal, plug-and-play telepítéssel és 30 éves szerkezeti élettartammal. Frissítse hálózatát a Lugao intelligens, helytakarékos és költséghatékony alállomásával még ma.
A Lugao egy professzionális Amerikai típusú alállomás gyártó és beszállító Kínában. Személyre szabott műszaki megoldásokkal, OEM/ODM-támogatással, gyári teszteléssel és mérnöki segítséggel a Lugao Power segít ügyfeleinek megbízható és hatékony áramelosztó rendszerek kiépítésében a projektekhez világszerte.
