Ha a védelmi relék nem szüntetik meg a hibát a kritikus 0,1 másodperces ablakon belül, a keletkező ívvillanás elpárologtathatja a gyűjtősíneket, és katasztrofális alállomási áramszüneteket idézhet elő. A speciális, kínai székhelyű kapcsolóberendezés-gyártóként működő Lugao Power Co., Ltd. IEC-tanúsítvánnyal rendelkező, szigorúan tesztelt, fémmel zárt kapcsolóberendezés-rendszereink révén kiküszöböli ezeket az elosztási sebezhetőségeket. 2016 óta ISO9001 és SGS-tanúsítvánnyal rendelkező létesítményünk lég- és gázszigetelt kapcsolóberendezéseket szállít, amelyek megbízható, plug-and-play védelmi és vezérlési megoldásokkal látják el a közműveket, az EPC-vállalkozókat és az ipari létesítményeket, akár 50%-kal csökkentve a helyszíni üzembe helyezési időt.
A minősített kapcsolóberendezés-beszállítók értékelésekor a mérnöki beszerzési csapatok gyakran felteszik a kérdést: AIS vagy GIS technológiát adjunk meg alállomásunkhoz? A válasz a rendelkezésre álló területtől, a környezeti feltételektől és a hosszú távú karbantartási stratégiától függ.
A levegőszigetelt kapcsolóberendezés (AIS) hagyományos, átlátszó szerkezettel rendelkezik, látható leválasztási pontokkal és hozzáférhető gyűjtősínekkel. Ez a kialakítás az egyszerű ellenőrzést, az egyszerű karbantartást és a költséghatékonyságot helyezi előtérbe. A Lugao AIS-megoldásai, mint például a 13,8 kV-os fémházas kapcsolóberendezések, robusztus acélvázzal, nagy szilárdságú szigetelőanyagokkal és rézsínekkel készülnek, biztosítva a megbízható működést szabványos alállomási környezetben, ahol nincs komoly helyszűke.
Ezzel szemben a gázszigetelt kapcsolóberendezés (GIS) egy kompakt, teljesen zárt, SF6 gázzal töltött burkolatot fogad el, amely kivételes dielektromos szilárdságot kínál a lábnyom töredékében. Ez a kialakítás ideális városi földalatti alállomásokhoz, sokemeletes épületekhez és korlátozott ingatlanokkal rendelkező ipari övezetekhez.
|
Tervezés típusa
|
Szigetelő közeg
|
Lábnyom
|
Tipikus alkalmazás
|
|
Légszigetelt (AIS)
|
Levegő / Vákuum
|
Nagyobb lábnyom
|
Közmű alállomások, ipari üzemek, kereskedelmi projektek bőséges hellyel
|
|
Gázszigetelt (GIS)
|
SF6 gáz
|
Kompakt (akár 70%-kal kisebb)
|
Városi alállomások, beltéri létesítmények, zord környezet, szűkös hely
|
Mindkét kialakításnak megvannak az alapvető előnyei – a gyári előzetes tesztelés, a moduláris felépítés és a gyors üzembe helyezés –, de a választás végső soron igazodik a helyi hálózati szabványokhoz, a rendelkezésre álló területhez és a karbantartási hozzáférési követelményekhez. A Lugao mindkét konfigurációt teljes testreszabással kínálja, zökkenőmentes integrációt biztosítva a regionális projektspecifikációktól függetlenül.
Hogyan ellenőrzi a Lugao a dielektromos integritást és a rövidzárlat-tűrő képességet?
A kapcsolóberendezéseknek ellenállniuk kell a villámlökéseknek, a kapcsolási túlfeszültségeknek és a hálózathibák során keletkező hatalmas elektromágneses erőknek. A Lugao Switchgear rendszereit nagy dielektromos alapokon tervezték, amelyeket szigorú tesztelés során hitelesítettek: teljesítmény-frekvenciaállóság 42 kV-on egy percig, villámimpulzus-ellenállás 75 kV-on a nagyfeszültségű oldalon, ami megfelel vagy meghaladja az IEC 62271-1 szabványt.
A rövidzárlat-tűrő képesség nem alku tárgya. Kapcsolóberendezéseinket rövidzárlati ellenállásra tesztelték, például 20 kA és 40 kA RMS között a nagyfeszültségű oldalon. Az utóellenőrzések megerősítik a gyűjtősín sértetlenségét és a szerkezeti deformációt, biztosítva a projektmérnökök számára a rendszer stabilitását a legnehezebb hibaállapotokban is.
Milyen szerkezeti védelmet és környezeti alkalmazkodást integrálnak?
Az időjárásnak, a pornak és a véletlen behatásoknak kitett kapcsolószekrény az első védelem a környezeti károsodás ellen. A Lugao kapcsolóberendezések IP4X védelmi besorolást értek el a beltéri egységeknél és magasabb besorolást a kültéri telepítéseknél, így hatékonyan ellenállnak a szilárd részecskék behatolásának és a fröccsenő víznek. A korrózióálló acélból készült korróziógátló felületkezeléssel (a kritikus alkatrészeknél ≥2 mm vastagság), a ház ellenáll a szélsőséges környezeti hőmérsékleteknek, a magas páratartalomnak és a korrozív tengerparti légkörnek, így biztosítja a szerkezeti integritást több évtizedes üzemidőn keresztül.
Milyen konfigurációkat, feszültségosztályokat és kapacitásokat tud a Lugao ellátni?

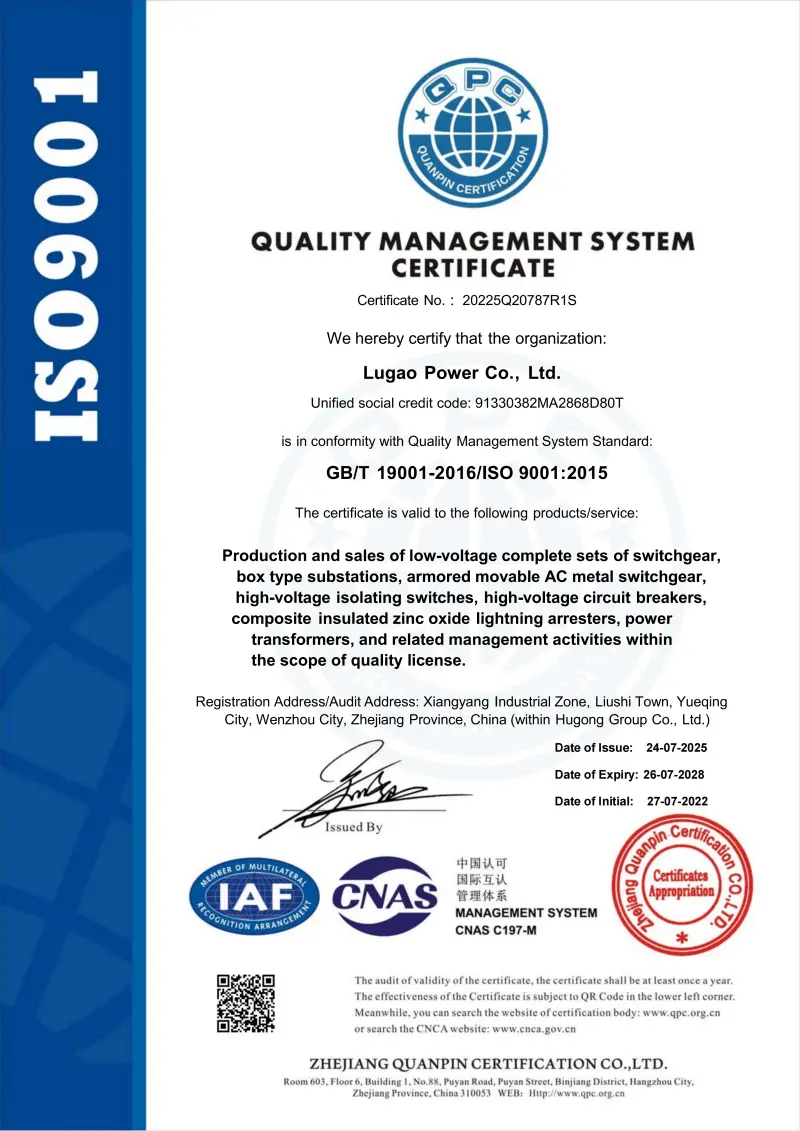

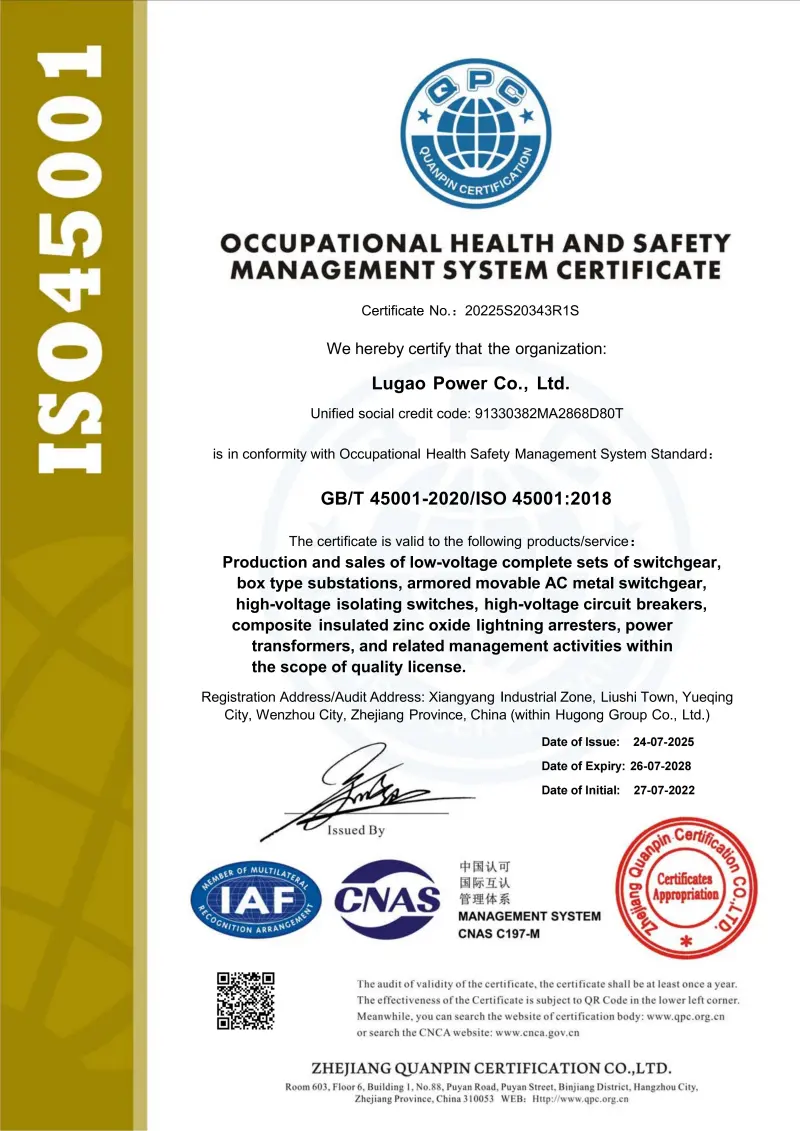

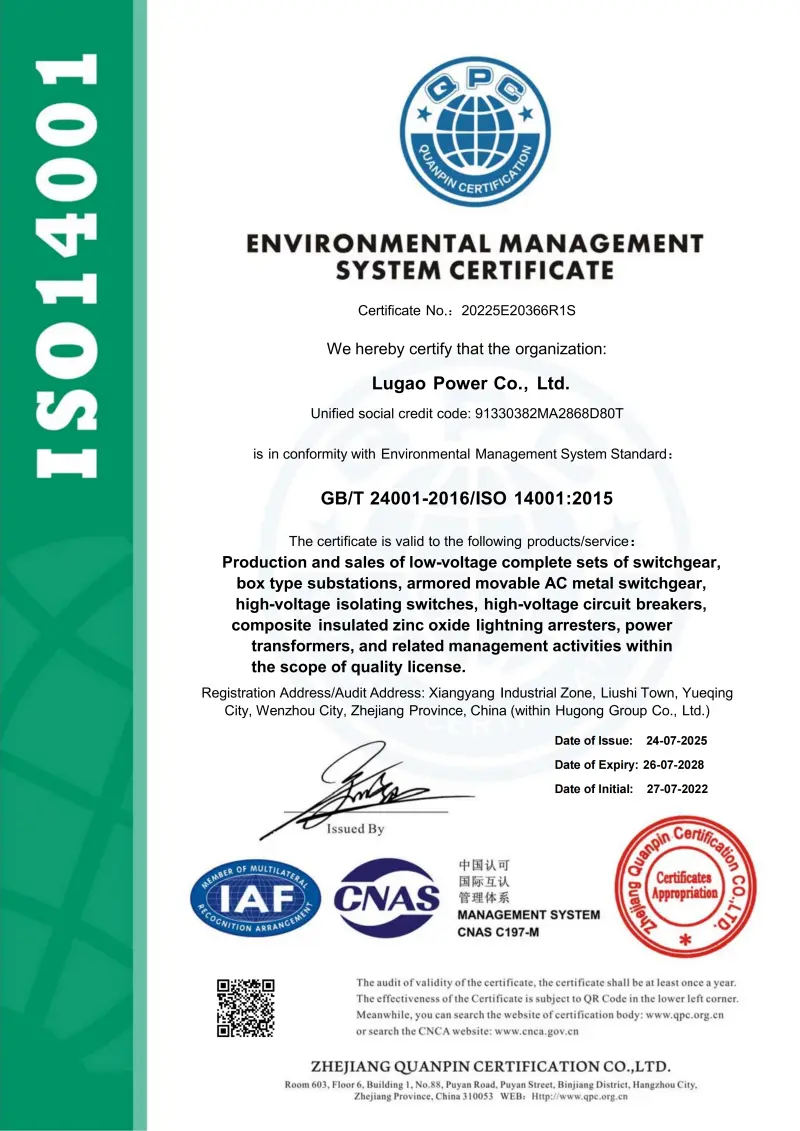

A Lugao ISO9001 és SGS-tanúsítvánnyal rendelkező gyártóműhelye, amely professzionális összeszerelősorokkal és teljes teljesítményű tesztmezőkkel van felszerelve, kapcsolóberendezés-rendszereket gyárt az IEC, GB, CE és CCC nemzetközi szabványoknak megfelelően, és támogatja a közvetlen plug-and-play telepítést költséges helyszíni módosítások nélkül.
Feszültségosztályok és kapacitástartományok:
· 33 kV / 40,5 kV MV nagyfeszültségű kapcsolóberendezés:Közüzemi alállomásokhoz, szélerőmű-kollektorrendszerekhez és nehézipari zónákhoz tervezték, amelyek robusztus rövidzárlati ellenállást és alacsony részleges kisülési szintet igényelnek. KYN61-40.5 légszigetelt vagy GIS konfigurációban kapható.
· 24kV / 13,8kV középfeszültségű kapcsolóberendezés:Intelligens modulokkal felszerelve, amelyek lehetővé teszik az állapothálózat-automatizálási alkalmazások távvezérlését, érzékelését és védelmét. Alkalmas városi sokemeletes épületekhez, lakóközösségekhez és önkormányzati infrastruktúrához.
· 11kV / 12kV elosztó kapcsolóberendezés:Ideális kereskedelmi komplexumokhoz, lakóközösségekhez és vidéki villamosítási projektekhez. Rögzített vagy húzható kialakítású, vákuum-megszakító opciókkal.
Kapcsolóberendezés és alkatrész opciók:
A Lugao rugalmas belső konfigurációkat kínál, hogy megfeleljen a konkrét projektkövetelményeknek:
· Megszakító típusa:Vákuum-megszakító (VCB) közepes feszültségű alkalmazásokhoz, kiváló ívoltást és hosszabb élettartamot kínál a többi típushoz képest. SF6 megszakítók kaphatók nagyobb feszültségű alkalmazásokhoz, amelyek robusztus megszakítási képességet igényelnek.

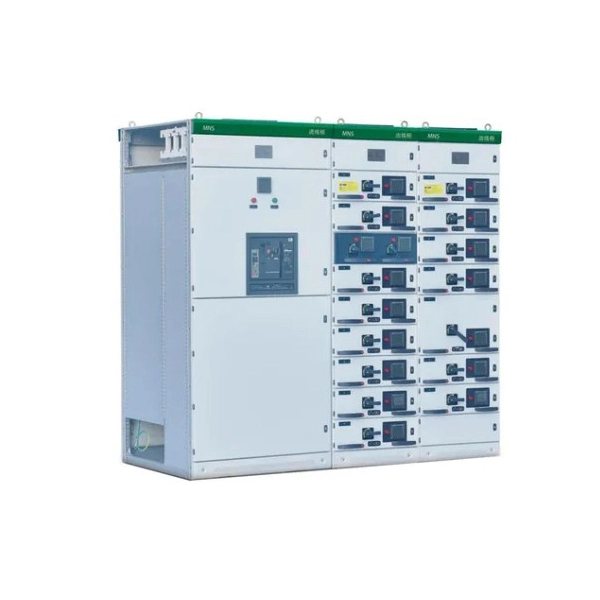

· Kapcsolószekrény-típusok:XGN15, HXGN17 vagy KYN28A szekrények rögzített vagy kihúzható kialakítással, amelyek támogatják a gyűrűs hálózatot, a terminált vagy a kettős tápegység módot.

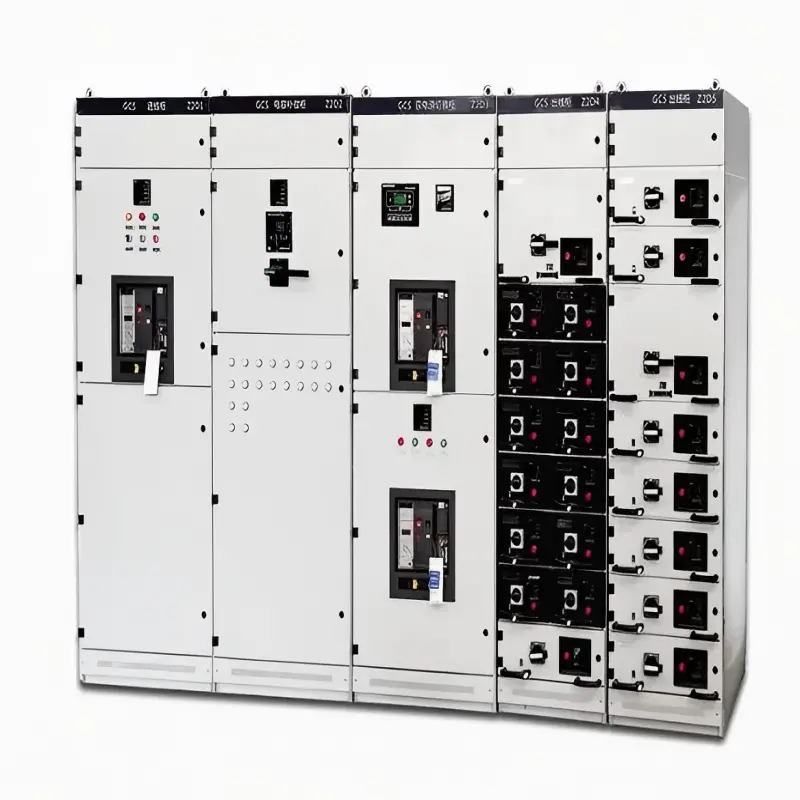

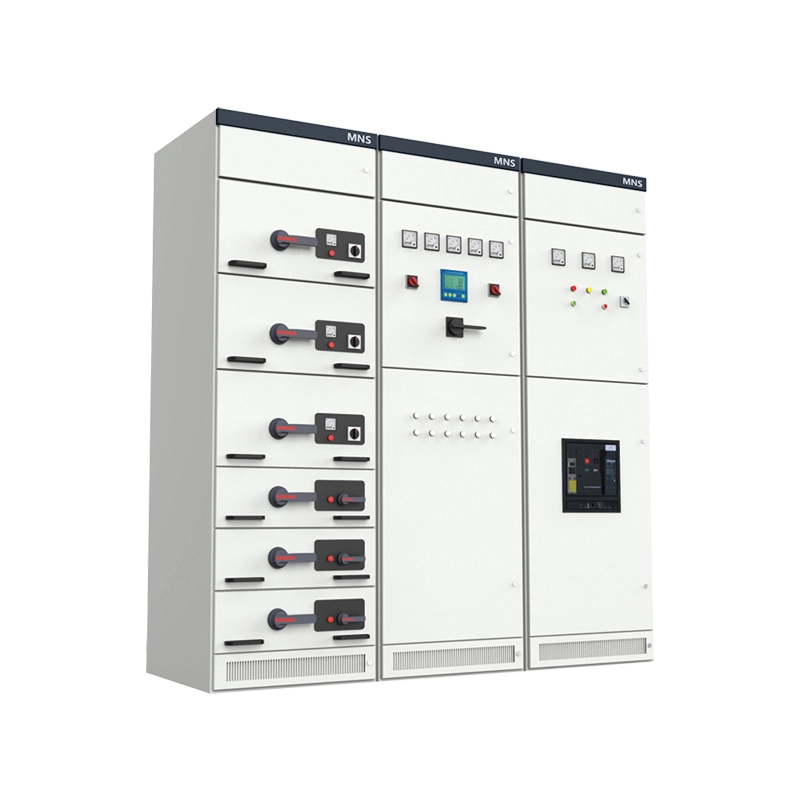

· Alacsony feszültségű elosztás:GGD, GCS, illMNS kapcsolóberendezésbejövő, kimenő és reaktív kompenzációs funkciókkal, panel típusú vagy szekrénybe szerelt szerkezetek támogatásával.
Hogyan válasszuk ki az ideális kapcsolóberendezés-konfigurációt helyszűke városi területekhez?
A bőséges alapterületű hagyományos alállomások esetében továbbra is lehetséges a hagyományos AIS telepítés. A városi földalatti alállomások, a kompakt térinformatikai berendezések és a túlterhelt kereskedelmi negyedek azonban helyoptimalizált megoldásokat igényelnek. A Lugao személyre szabott alapterület-optimalizálást kínál, csökkentve a teljes területigényt a nagy sűrűségű kapcsolóberendezések és az integrált kialakítások használatával. A térinformatikai megoldások kompakt térfogatukkal különösen alkalmasak városi elosztásra, ahol a telekköltségek túl magasak. Az AIS egységek, bár nagyobbak, kiváló szolgáltatási hozzáférést kínálnak az ipari alkalmazásokhoz, ahol magasabb a karbantartási gyakoriság.
Figyelje gyártósorunkatVideó
Tapasztalja meg első kézből a Lugao kapcsolóberendezések gyártási kiválóságát:
