MNS Modularization Kihúzható típusú kapcsolószekrény

A Lugao Power Co., Ltd. azt javasolja, hogy vásárolja meg az MNS Modularization Draw-out típusú kapcsolószekrényt, egy nagy sűrűségű, teljesen moduláris kisfeszültségű kapcsolóberendezési platformot. A kivehető funkcionalitást szabványos modulokkal ötvözi, lehetővé téve a gyors cserét, a méretezhető bővítést és a könnyű karbantartást. Ideális kritikus energiaellátási környezetekhez.

Kérdés küldése

termékleírás

Az MNS Modularization Draw-out típusú kapcsolószekrény akisfeszültségű (690V-ig) zárt kapcsolóberendezésekaz MNS (Modular Network System) keretrendszer szerint tervezett összeállítás. Minden egyes funkcionális egység – mint például a motorindító, az adagoló megszakító vagy a tápegység modul – egy külön kihúzható kazettában van elhelyezve, amely a teljes rendszer leállítása nélkül behelyezhető, kivehető vagy cserélhető. A szekrény három elsődleges funkciót lát el: energiaelosztás (több aláramkör táplálása), motorvezérlés (indítás, leállítás, motorok védelme) és rendszervédelem (rövidzárlat, túlterhelés és földzárlat leválasztása). Röviden, ez egy plug-and-play energiagazdálkodási központ ipari és kereskedelmi létesítmények számára.

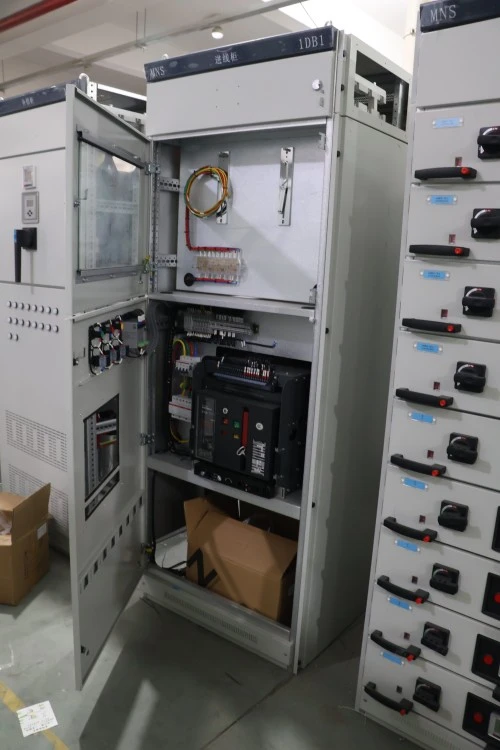

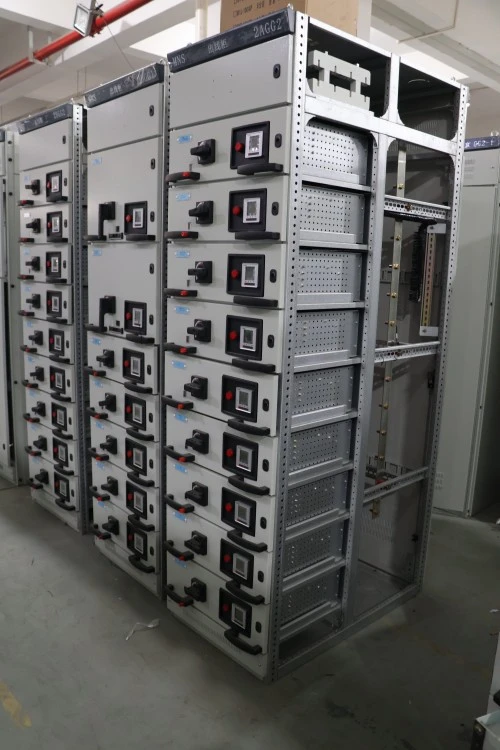

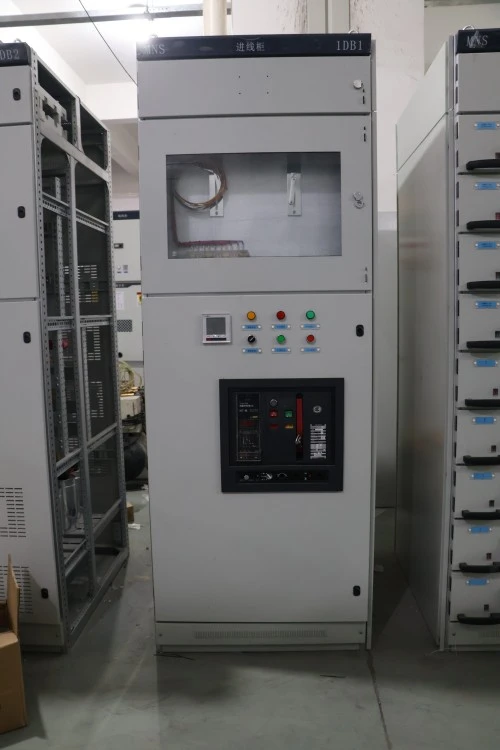

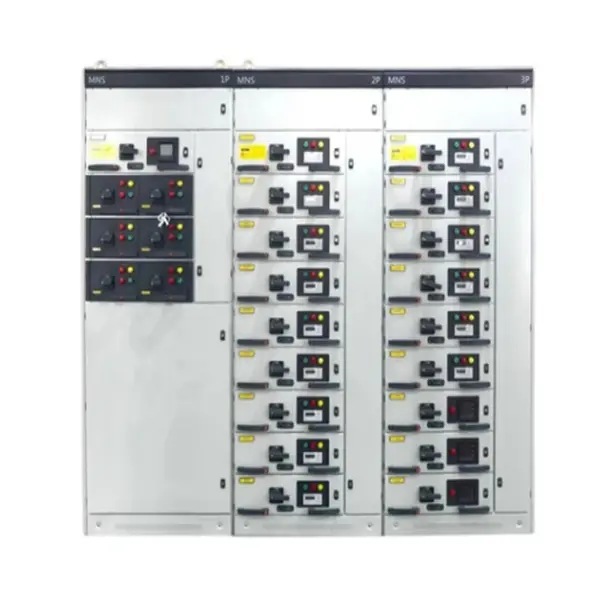

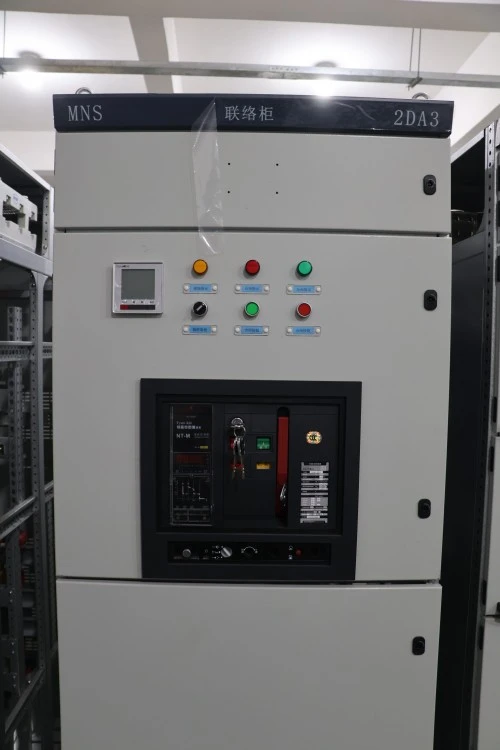

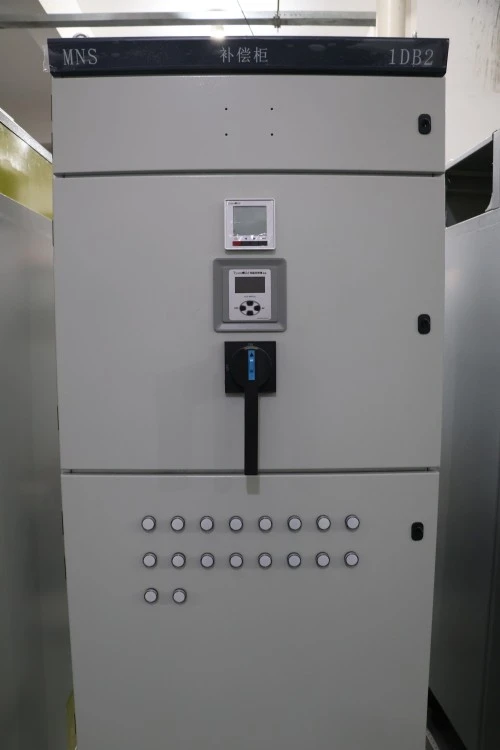

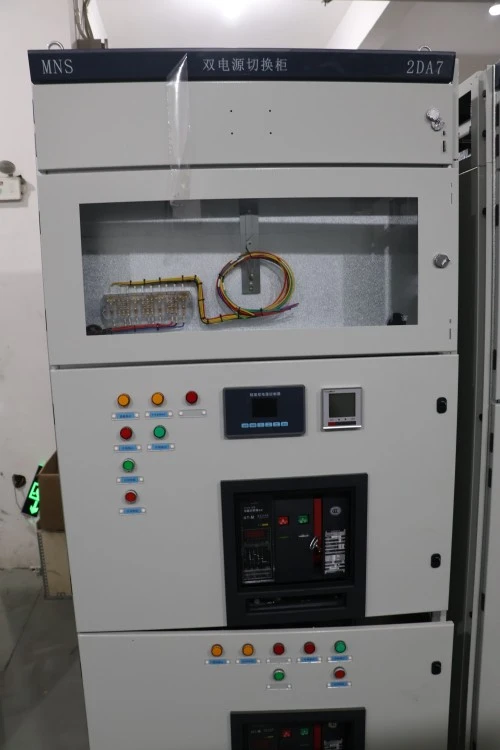

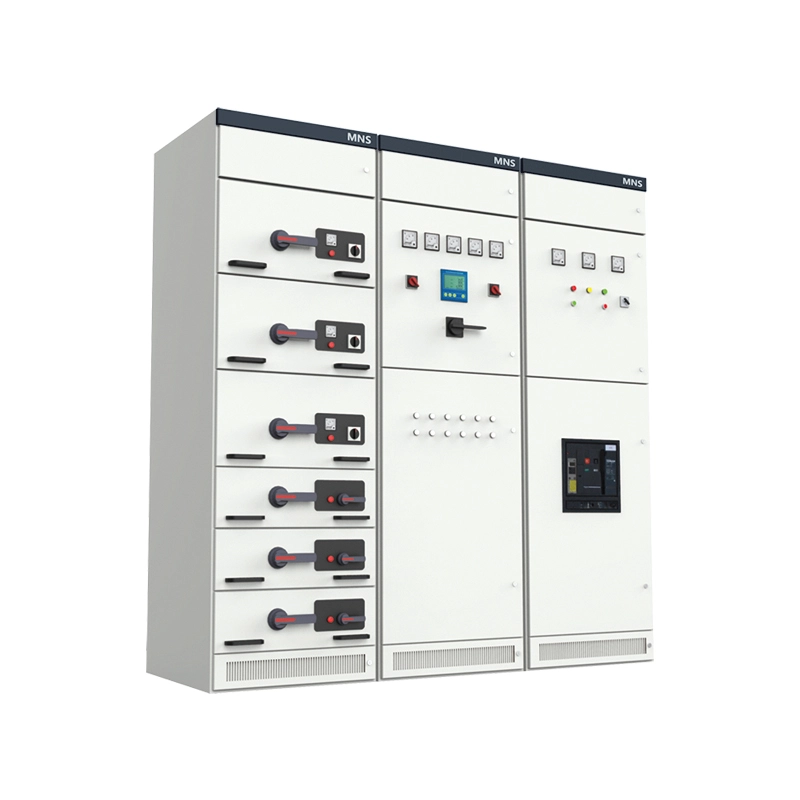

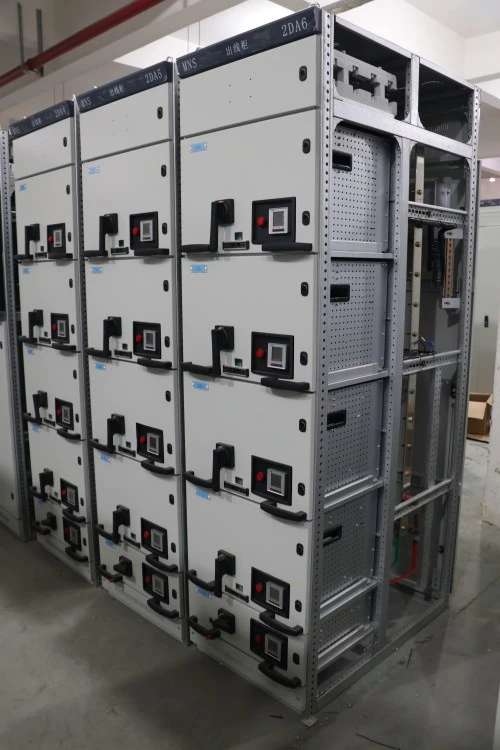

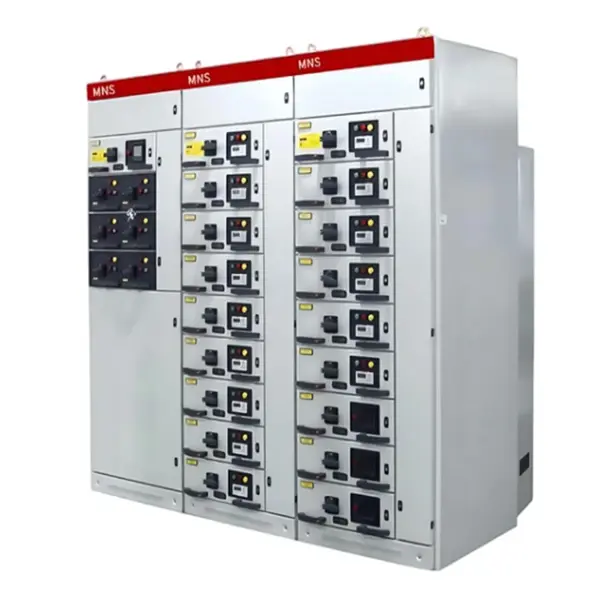

MNS low voltage draw-out switchgear front view Mns Modularization Draw Out Type Switch Cabinet MNS modular drawer unit structure

A termék előnyei

Előny	Leírás
Truly modular architecture	Minden kihúzható kazetta mechanikusan és elektromosan független. A teljes szekrény újratervezése nélkül hozzáadhat, eltávolíthat vagy frissíthet kazettákat. Ez teszi az MNS Modularization Draw-out típusú kapcsolószekrényt ideálissá növekvő gyárak számára.
Nagy sűrűségű lábnyom	Akár 24 funkcionális egység egy függőleges szakaszonként (8E/2 kazetta). 30-40% alapterületet takarít meg a hagyományos rögzített kapcsolótáblákhoz képest.
Háromállású fiókos mechanizmus	Tesztelés, elkülönített és csatlakoztatott pozíciók lakattal kompatibilis reteszeléssel. A fiókokat nem lehet helytelenül behelyezni – a kulcsos vezetők megakadályozzák az eltérést.
Teljes elkülönítés funkció szerint	Külön rekeszek a főbusz, a kábelbemenet és a funkcionális egységek számára. Az ívzárás és a tűzterjedés megelőzése velejárója.
Üzem közben cserélhető képesség	Cserélje ki az adagolófiókot, amíg a fő busz feszültség alatt marad. Az állásidő magára a fiókra korlátozódik – általában 5 perc alatt.
Csak elülső üzemeltetés és karbantartás	Minden fiók, kábelezés és kezelőszerv elérhető elölről. A szekrény falhoz helyezhető, így még több hely takarítható meg.
Magas rövidzárlati ellenállás	Akár 100 kA 1 másodpercig (az IEC 61439-2 szerint tesztelve). A gyűjtősínrendszer teljesen szigetelt és dinamikus igénybevételekkel szemben ellenálló.
Jövőre kész kapcsolat	Opcionális intelligens fiók beépített áram/feszültség érzékelőkkel és Modbus TCP kommunikációval. Közvetlen integráció a SCADA vagy épületfelügyeleti rendszerbe.

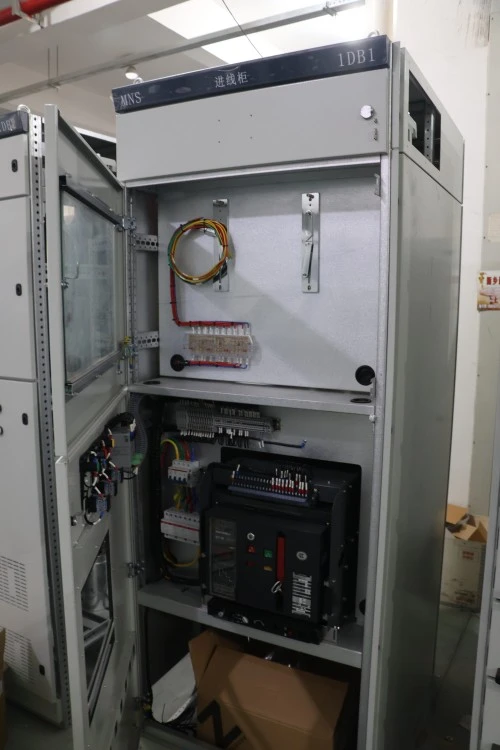

MNS draw-out cassette for motor control Mns Modularization Draw Out Type Switch Cabinet

Termékjellemzők

Az általános kihúzható szekrényektől eltérően az MNS Modularization Draw-out típusú kapcsolószekrény a következő jellemzőkkel rendelkezik:

Funkció	Különleges előny
Fiókfogantyú integrált működésjelzővel	A fogantyú színe a helyzetet mutatja: fehér (szigetelt), sárga (teszt), zöld (csatlakozott). Az állapot ellenőrzéséhez nem kell kinyitni a fiókot.
Automata redőnyök rögzített érintkezőkhöz	A fiók kihúzásakor a fém redőnyök automatikusan lefedik a bölcső belsejében lévő, feszültség alatt álló rögzített érintkezőket. Megakadályozza a véletlen ujjérintkezést.
Fiókreteszelés főkapcsolóval	A fiókot csak akkor lehet behelyezni vagy kivenni, ha a fő megszakító KI állásban van. Megakadályozza az ívképződést mozgás közben.
Egyenes kábelrekesz	Kábelbevezetés felülről vagy alulról hajlítási sugár megkötések nélkül. Támogatja az alumínium vagy réz kábeleket 4x240 mm²-ig fázisonként.
Gyárilag bekötött másodlagos kábelköteg számozott érvéghüvellyel	Minden vezérlővezeték előre le van zárva és számozott. A cserefiók megfelelő dugaszolható másodlagos csatlakozóval érkezik – nincs újrahuzalozás a helyszínen.
A fiók súlya ≤25 kg kézi működtetéshez	A legtöbb 8E/2 és 8E fiók elég könnyű ahhoz, hogy egyszemélyes, emelőszerszámok nélkül is kezelhesse. A nehezebb fiókok görgősegéddel rendelkeznek.
Hidegen hengerelt acél kondenzációgátló bevonattal	A speciális bevonat megakadályozza a nedvesség elvezetését; 500 órás sópermetre tesztelve (ISO 9227). Alkalmas párás környezetben.

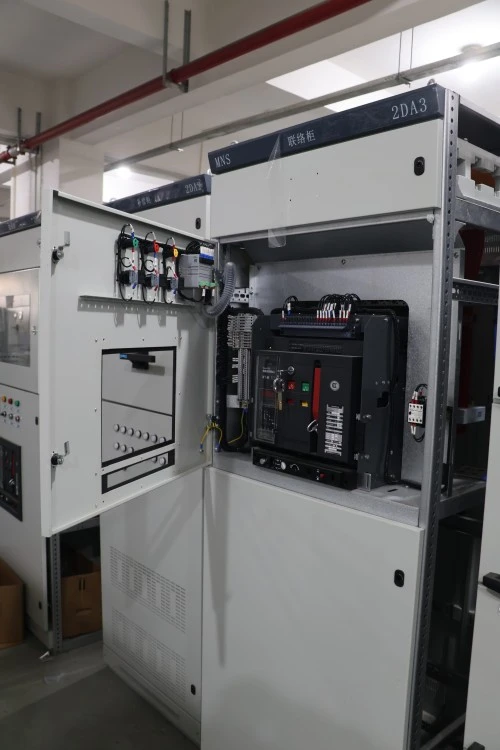

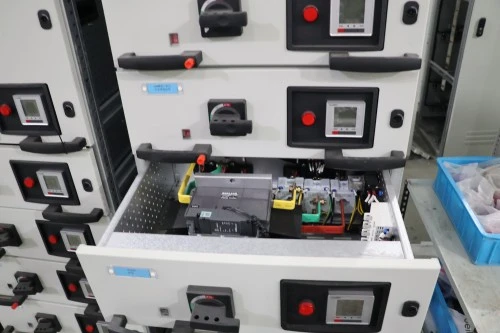

MNS withdrawable drawer mechanism Mns Modularization Draw Out Type Switch Cabinet

Termékparaméterek

Paraméter	Specifikáció
Névleges üzemi feszültség	380V / 400V / 690V AC
Névleges szigetelési feszültség	1000V-ig
A főgyűjtősín névleges árama	Konfigurációtól függően akár 4000A vagy 6300A
Névleges rövid idejű ellenállási áram	Akár 50kA / 65kA / 100kA, a projekt követelményeitől függően
Fiók modul	8E/2, 8E, 16E, 24E
Védelmi fokozat	IP30 / IP40 szabvány, IP54 opcionális
Az elválasztás formája	A 2b, a 3b és a 4b nyomtatvány nem kötelező
Alkalmazandó szabványok	IEC 61439-1, IEC 61439-2, GB/T 7251
Kábelbemenet	Felső vagy alsó kábelbevezetés
Telepítés	Beltéri beépítés

Termékalkalmazás (forgatókönyvek)

Az MNS Modularization Draw-out típusú kapcsolószekrényt széles körben alkalmazzák:

● Ipari üzemek: gépjármű-összeszerelő sorok, élelmiszer- és italgyártás, vegyi tételes feldolgozás

● Kereskedelmi komplexumok: Bevásárlóközpontok, sokemeletes irodaházak, kórházak

● Infrastruktúra: Vízkezelő telepek, szivattyútelepek, repülőtéri poggyászkezelő rendszerek

● Adatközpontok: Kisfeszültségű főelosztó (LVMDB) és távoli tápegységek (RPP)

● Megújuló energia: Napelemes farm inverterek, szélturbinák segédáramellátása

● Tengeri és tengeri: Hajói áramelosztás

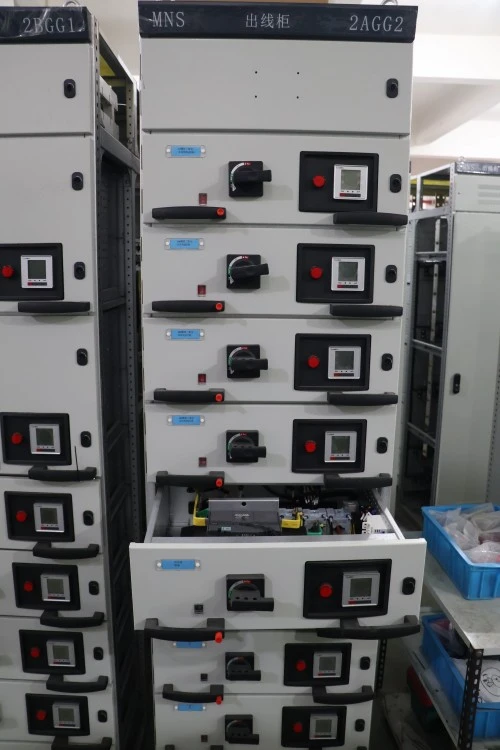

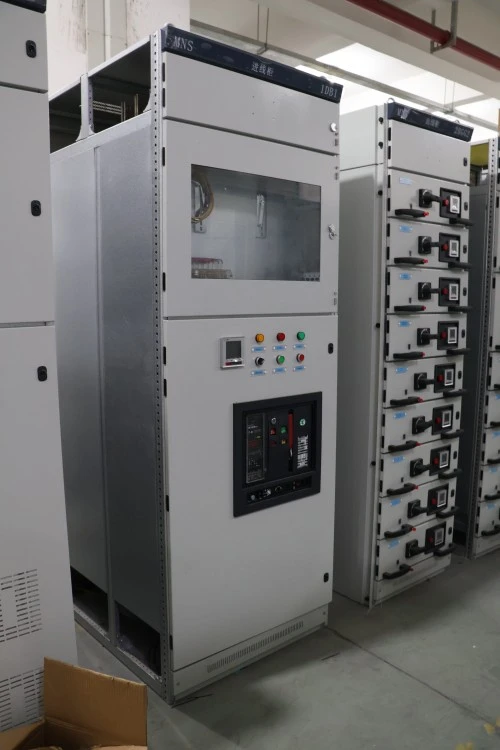

Mns Modularization Draw Out Type Switch Cabinet

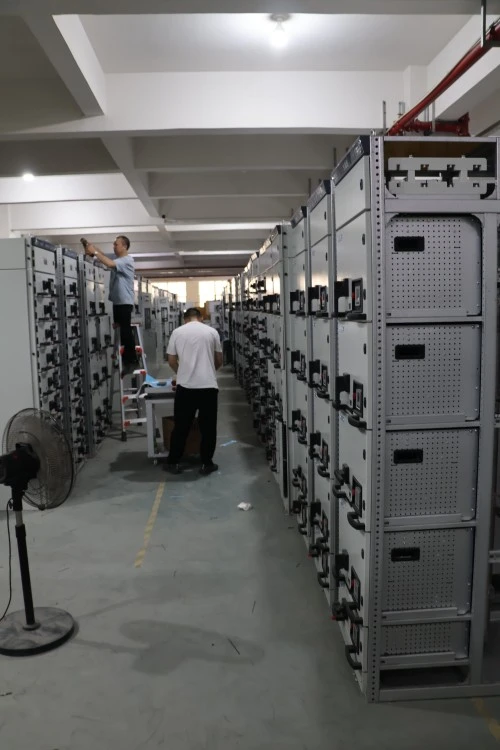

Gyártási részletek

● Lugao Power Co., Ltd.minden MNS Modularization Draw-out típusú kapcsolószekrényt precízen gyárt:

● A burkolat anyaga: 2,0 mm vastag hidegen hengerelt acél, teljesen hegesztett keret IP40 szabványnak megfelelően (IP54 opcionális). Porbevonat vastagsága ≥80μm, RAL 7035 világosszürke.

● Gyűjtősínrendszer: Négyszögletű rézrudak (98% IACS vezetőképesség) ónozott csatlakozásokkal. Minden gyűjtősín teljesen szigetelt hőre zsugorodó hüvelyekkel (piros, sárga, kék, szürke a semlegeshez).

● Fiókbölcső: 2,5 mm-es horganyzott acélból, önkenő nylon görgőkkel. Fiók behelyezési/kihúzási erő ≤150N 500 ciklus után.

● Rögzített érintkezők: Ezüstötvözet hegyű, rugós kivitel. 2000 beillesztésre alkalmas teljesítménycsökkenés nélkül.

● Másodlagos érintkezők: 24 tűs dugaszolható ezüstözött csatlakozók. 10 000 párosítási ciklusra tervezték.

● Fiókazonosító: Lézergravírozható címketartó minden fiók elején. Opcionális QR-kód a digitális eszközök nyomon követéséhez.

● Gyári tesztelés: Minden funkcionális egység teljes huzalozási ellenőrzésen, dielektromos szilárdsági teszten (2,5 kV 1 percig) és hőmérséklet-emelkedési teszten (1,1-szeres névleges áramerősség mellett) esik át. A tesztjelentéseket a szállítmány tartalmazza.

Tanúsítás és minőségbiztosítás

A Lugao ISO-alapú minőségirányítási eljárásokat követ a kapcsolóberendezések gyártásakor. Projektmegrendelésekhez a visszaigazolt műszaki megállapodásnak megfelelően szállítás előtt ellenőrzési dokumentumokat, rutin vizsgálati jelentéseket és termékfotókat tudunk biztosítani.

ISO 9001 minőségirányítási rendszer
ISO 14001 környezetirányítási rendszer
IEC 61439-1/2 alapú tervezés és tesztelés
Szállítás előtti rutinvizsgálati jelentés
Igény szerint gyári ellenőrzésről készült képek

Lugao ISO 9001 quality management certificate

Lugao IEC 61439 certificate for low voltage switchgear

Csomagolás, szállítás és értékesítés utáni értékesítés

Csomagolás és Szállítás

● Egyedi fiókos csomagolás: Antisztatikus buborékfólia hullámkarton dobozban, kapcsolási rajzzal és minősítéssel ellátva.

● Főszekrény csomagolása: Stretch fólia + VCI papír + rétegelt lemez export láda (15 mm vastag). Minden láda alapja targonca zsebekkel van felszerelve.

● Szállítási határidő: FOB Ningbo, CIF főbb kikötők vagy EXW.

● Átfutási idő: 20 munkanap standard konfigurációk esetén.

Értékesítés utáni szolgáltatás

● Jótállási idő: az üzembe helyezéstől számított 12 hónap (maximum a szállítástól számított 18 hónap).

● Ingyenes távoli technikai támogatás videohíváson vagy e-mailen keresztül (válasz 4 munkaórán belül).

GYIK:

1. kérdés: Mi a különbség a 8E/2, 8E és 16E fiókok között?

V: Ezek a fiók magasságú modulokra vonatkoznak: 8E/2 = 100 mm (fél modul), 8E = 200 mm (teljes modul), 16E = 400 mm (dupla modul). Minél nagyobb a fiók, annál nagyobb a megengedett áramerősség és több másodlagos kivezetés áll rendelkezésre.

2. kérdés: Kicserélhetem-e a fiókot a bejövő tápellátás leválasztása nélkül?

V: Igen. Ez az MNS Modularization Draw-out típusú kapcsolószekrény alapvető jellemzője. Helyezze a fiókot elszigetelt helyzetbe (fehér fogantyú), nyissa ki és húzza ki. A fő busz feszültség alatt marad. Előbb azonban mindig a terhelési oldalt válassza le.

3. kérdés: Rendelkezik a szekrény hőmérséklet-figyelő rendszerrel?

V: A standard egységek nem tartalmazzák a felügyeletet, de kínálunk opcionális intelligens fiókokat beágyazott PT100 érzékelőkkel és egy központi kijelzővel, amely a gyűjtősín és a fiók hőmérsékletét mutatja.

4. kérdés: Bővíthető-e később a szekrény a meglévő részek cseréje nélkül?

V: Igen. Mindegyik függőleges szakasz mechanikusan és elektromosan oldalsó csatlakozásra van kialakítva. Mindkét végére csavarozhat egy kiegészítő szekrényt, és csatlakoztathatja a gyűjtősíneket a mellékelt bővítőkészletekkel.
