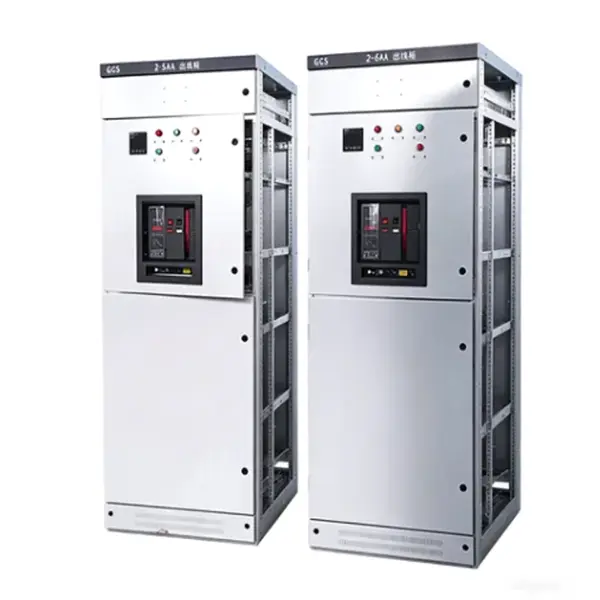

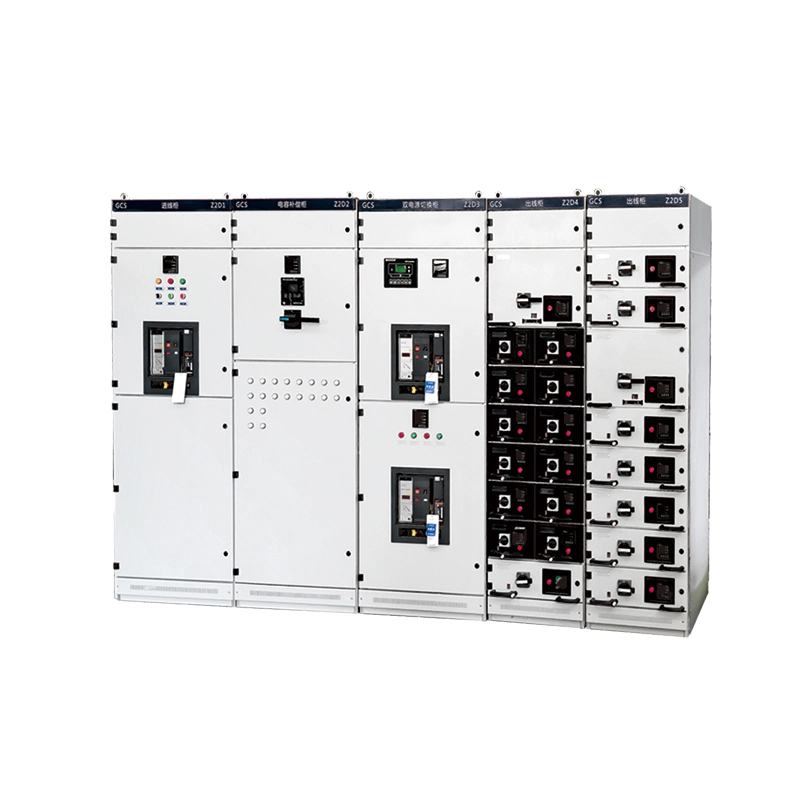

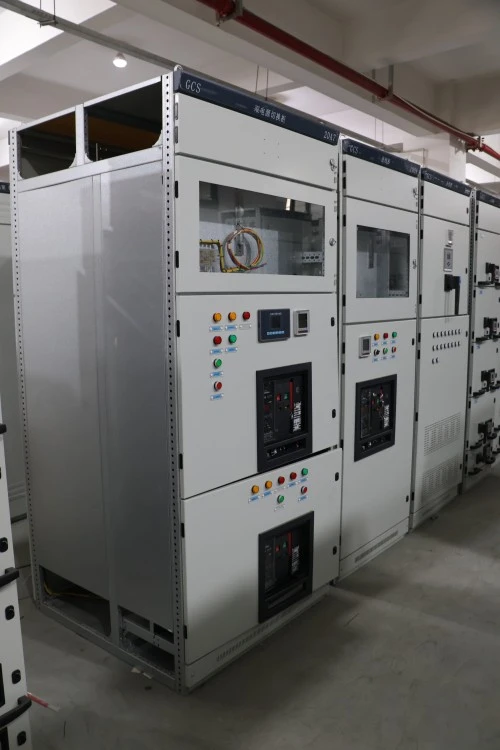

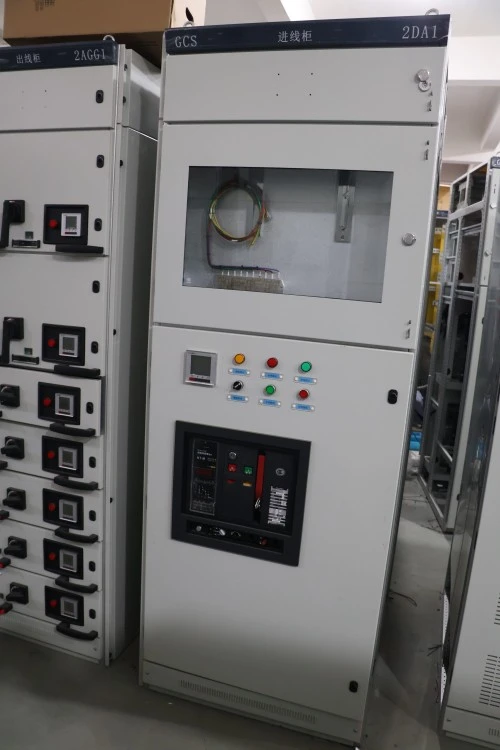

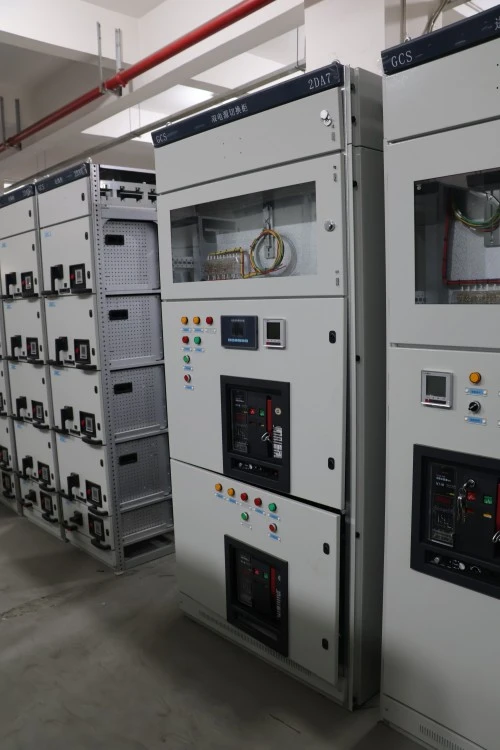

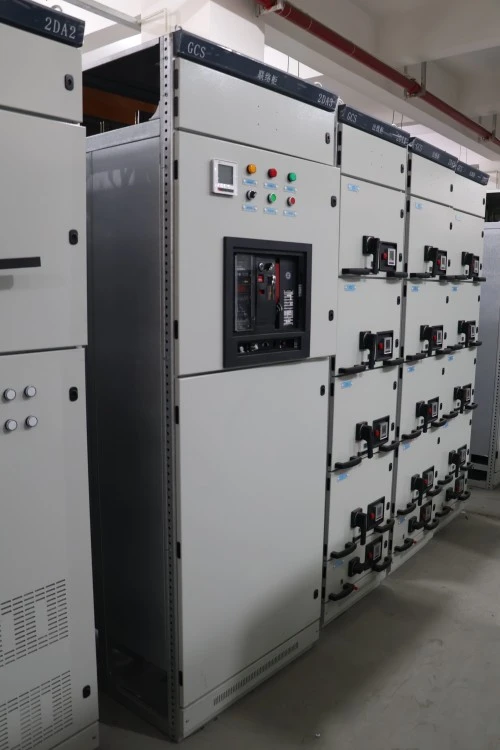

GCS kihúzható típusú alacsony feszültségű paneles kapcsolóberendezés

A GCS Draw-out típusú alacsony feszültségű panel kapcsolóberendezés egy fejlett, zárt kapcsolóberendezés-egység, amelyet aprólékosan terveztek teljesítmény vételére, elosztására és intelligens motorvezérlésére háromfázisú váltakozó áramú ipari rendszerekben, amelyek 400 V-ig (1000 V-ig terjedő szigetelési névleges feszültséggel) és vízszintes főgyűjtősín névleges árammal 400 00 A-ig terjednek. A modern alacsony feszültségű áramelosztó központok gerinceként ez a GCS kihúzható típusú alacsony feszültségű panel kapcsolóberendezés az elsődleges és másodlagos komponensek átfogó készletét integrálja – beleértve a légáramkör-megszakítókat (ACB), az öntött házas megszakítókat (MCCB), a kontaktorokat, a hőtúlterhelési reléket, a programozható logikai vezérlőket (PLC) és a többfunkciós, teljesen cserélhető digitális mérőegységeket.

Termékparaméter (specifikáció)

Az alábbiakban a szabványos GCS kihúzható alacsony feszültségű panel kapcsolóberendezés műszaki specifikációi táblázata látható.

Névleges frekvencia 50 Hz / 60 Hz Alkalmazandó szabványok IEC 61439-1/2, GB/T 7251 Telepítés Beltéri, padlón álló fiók helye csatlakoztatott, teszt, leválasztott és kihúzott pozíciók Kábelbevezetés Felső vagy alsó kábelbevezetés Gyűjtősín anyaga Réz vagy alumínium a projekt konfigurációja szerint +5°C, a projekt konfigurációja szerint +5°C, a projekt konfigurációja szerint. feltételek Magasság ≤2000m szabvány, nagyobb magasság a tervezési jóváhagyással elérhető.

A termék jellemzői és alkalmazása

1. kérdés: Melyek ennek a GCS kihúzható típusú alacsony feszültségű paneles kapcsolóberendezésnek a kiemelkedő funkcionális jellemzői?

V: A GCS Draw-out típusú alacsony feszültségű paneles kapcsolóberendezést magas cserélhetőség és biztonság jellemzi. Az azonos besorolású funkcionális fiókok teljesen felcserélhetők, így kiküszöbölhetők a vezetékezési hibák a vészhelyzeti cserék során. Egy precíz mechanikus reteszelő mechanizmussal is rendelkezik, amely szigorúan betartja az "Off-Position-Test-On" sorrendet, megakadályozva, hogy a kezelők terhelés alatt kapcsolják be vagy lekapcsolják az áramköröket. Ezenkívül a fejlett szellőzési kialakítás hatékony hőelvezetést biztosít a nagyáramú körökben.

2. kérdés: Mely forgatókönyvek a legalkalmasabbak ehhez a kapcsolóberendezéshez?

V: Ez a GCS Draw-out típusú alacsony feszültségű panelkapcsoló ideálisan alkalmas a megszakítás nélküli áramellátást és a gyors hibaelhárítást igénylő szektorokhoz. A tipikus alkalmazások közé tartoznak a petrolkémiai finomítók (szivattyú- és kompresszorvezérléshez), a nagyméretű gyártóüzemek (automatizált gyártósorok), az erőművek segédrendszerei, a városi vasúti tranzit és a kereskedelmi toronyalállomások. Kihúzható kialakításának köszönhetően minden kritikus fontosságú környezet számára előnyös választás, ahol az állásidőt minimálisra kell csökkenteni.

Gyártási részletek

1. Szekrénykeret gyártás – precíziós tervezésű szerkezet

A Lugao Power GCS Draw-out típusú alacsony feszültségű paneles kapcsolóberendezéseinek háza kiváló minőségű hidegen hengerelt acéllemezekkel kezdődik, amelyeket kiváló laposságuk és szerkezeti integritásuk miatt választottak ki. Az összes acélpanel feldolgozása importált CNC revolvernyíró- és hajlítóközpontokon keresztül történik, így ±0,5°-on belüli hajlítási szögpontosság és ±0,1 mm-es furatpozíció pontosság érhető el. A formázást követően a keret többlépcsős felületkezelésen esik át: zsírtalanításon, savas pácoláson, foszfátozáson és elektrosztatikus epoxiporbevonaton, majd 180-200°C-on sütik, hogy kemény, korrózióálló felületet kapjanak. Az összeszerelt szekrény IP30-tól IP40-ig terjedő védelemmel rendelkezik, hatékonyan védve a belső alkatrészeket a portól, a nedvességtől és a véletlen érintkezéstől.

2. Gyűjtősínrendszer – Nagy vezetőképességű rézmag

Minden fő-, függőleges és elágazó gyűjtősín 99,95%-os tisztaságú elektrolitikus rézből (T2 fokozat) készül, ami ≥ 98% IACS vezetőképességet biztosít. A gyűjtősín felületek többrétegű kezelést kapnak – ónozott, ezüstözött vagy nagyfeszültségű hőre zsugorodó szigetelőhüvellyel borítják – az oxidáció megelőzése és a hőleadás fokozása érdekében. Minden gyűjtősín-csatlakozás kalibrált nyomatékos szerszámokkal van meghúzva, és nyomon követhetőséget biztosít, kiküszöbölve a helyi forró pontokat, amelyek veszélyeztethetik a hosszú távú megbízhatóságot.

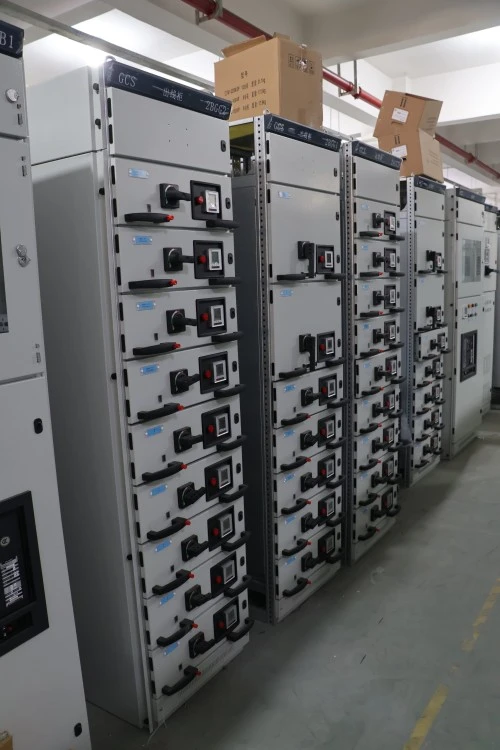

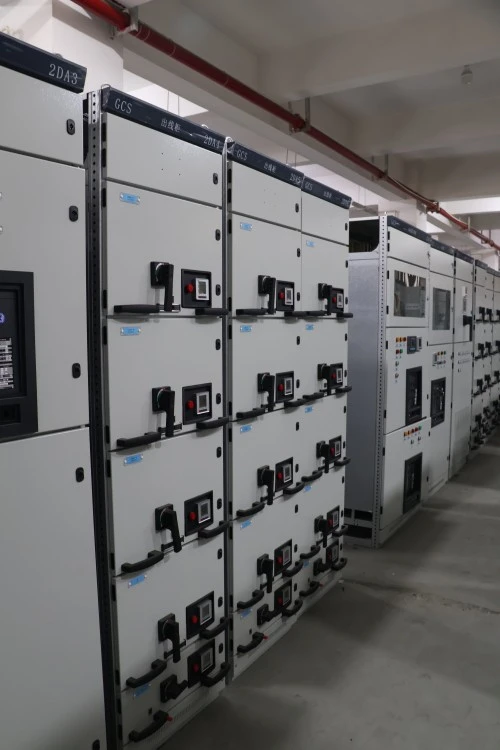

3. Fiók összeszerelése – A „hárommenetes” hangolási eljárás

Minden kihúzható funkcionális egység exkluzív hárommenetes csúszóhangolásunkon esik át:

1: A vezetősíneket manuálisan szerelik fel és állítják be a kezdeti beállításhoz.

2: A fiókot terhelés nélkül helyezik be és húzzák ki a mechanikai simaság és a reteszelés ellenőrzése érdekében.

3: Az elektromos folytonossági vizsgálat során a fiókot többször körbeforgatják, miközben figyelik az elsődleges és másodlagos dugaszolható érintkezők ellenállását. Csak a zavartalan működési küszöbünket teljesítő egységeket hagyják jóvá.

Ez a szigorú eljárás biztosítja, hogy minden fiók könnyedén csúszik, és tökéletes elektromos érintkezést tart fenn a teljes utazási tartományban.

4. Versenyelőnyök – szorosabb tűrések és kiváló érintkezők

A szokásos piaci alternatívákhoz képest a Lugao Power gyártási előnyei kézzelfoghatóak és mérhetőek:

Vezetősín-tűrésszabályozás: A fiókmechanizmus hézagát ±0,5 mm-en tartjuk (az iparágban szokásos ≥ ± 1,0 mm). Ez a szigorúbb tolerancia megakadályozza, hogy a fiók működés közben rezegjen vagy megereszkedjen, közvetlenül kiküszöbölve az elsődleges érintkezők kopásának és túlmelegedésének fő okát.

Ezüstbevonatú elsődleges csatlakozók: Minden dugaszolható érintkező rézötvözetből készül, és 6 μm-nél vastagabb ezüstbevonattal van ellátva. Az ezüst alacsonyabb érintkezési ellenállása és kiváló antioxidációs tulajdonságai jelentősen csökkentik az áramveszteséget a csatlakozási pontokon, javítva a teljes GCS Draw-out típusú kisfeszültségű paneles kapcsolóberendezés hosszú távú hőstabilitását és energiahatékonyságát.

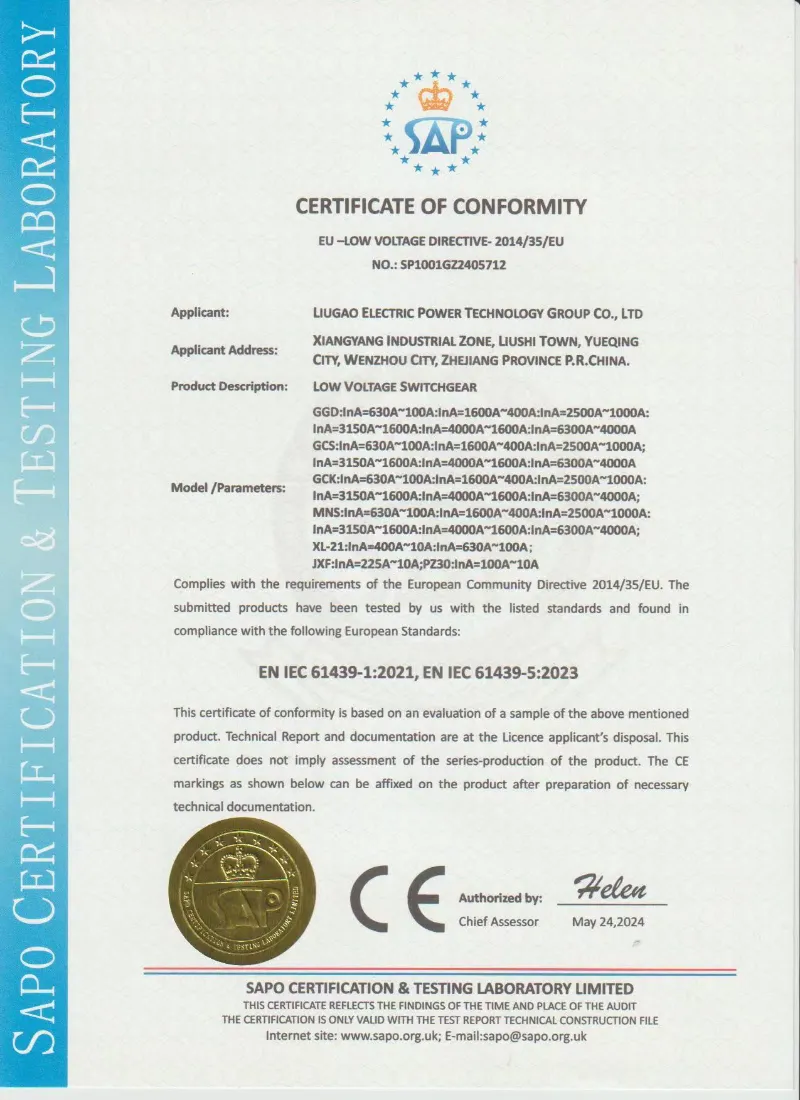

Tanúsítás és minőségbiztosítás

A Lugao a GCS kihúzható típusú kisfeszültségű kapcsolóberendezéseket a projekt műszaki követelményeinek és a kisfeszültségű kapcsolóberendezésekre vonatkozó vonatkozó szabványoknak, például az IEC 61439-1/2 és a GB/T 7251 szerint gyártja. A megerősített műszaki megállapodásnak megfelelően rutinellenőrzési és vizsgálati jegyzőkönyvek is rendelkezésre állnak szállítás előtt.

• IEC 61439-1/2 alapú tervezés és tesztelés
• GB/T 7251 alapú gyártás és ellenőrzés
• Teljesítmény-frekvencia-állósági teszt
• Szigetelési ellenállás vizsgálata
• Fiókegységek mechanikus működési vizsgálata
• Reteszelő funkció ellenőrzése
• Másodlagos vezetékezés és működési teszt
• Gyújtósín csatlakozás nyomaték ellenőrzése
• Szállítás előtti rutinvizsgálati jelentés
• Igény szerint gyári ellenőrzésről készült képek



Csomagolás, szállítás és értékesítés utáni szolgáltatás

Csomagolás és szállítás:

Minden GCS kihúzható típusú alacsony feszültségű paneles kapcsolóberendezést először PE-fóliával burkolnak a nedvesség és a por visszaszorítása érdekében, majd acél hevederekkel megerősített, gázosított, nagy teherbírású fa ládákba zárják. Vákuumos csomagolást használunk az érzékeny elektronikai alkatrészekhez, és teljesen tokozott védősarkokat használunk, hogy megakadályozzuk a szállítás során keletkező ütközéseket. A normál szállítás 20GP/40HQ konténereken keresztül történik, a szállítmányokat a világ vezető tengeri biztosítói biztosítják, hogy teljes mértékben megóvják befektetését.




Értékesítés utáni szolgáltatás:

A Lugao Power Co., Ltd. átfogó 12 hónapos garanciát vállal az üzembe helyezéstől számítva (vagy a szállítástól számított 18 hónapig, attól függően, hogy melyik következik be előbb). Szolgáltatásunk a hét minden napján 24 órában elérhető műszaki forródrót-támogatást, távoli videós útmutatást és szükség esetén minősített mérnökök által nyújtott helyszíni szolgáltatást tartalmaz. Normál működési feltételek melletti teljesítményhiba esetén a javítási vagy cserealkatrészeket ingyenesen biztosítjuk.




Ügyfélkérdések és válaszok

K: A GCS Draw-out típusú alacsony feszültségű panel kapcsolóberendezés kompatibilis a meglévő buszrendszeremmel?

V: Igen, a kompatibilitást szigorúan betartják. Ennek a GCS Draw-out típusú alacsony feszültségű paneles kapcsolóberendezésnek a csatlakozó felszálló karimáit úgy konfiguráljuk, hogy tökéletesen illeszkedjenek a felfelé irányuló transzformátorhoz és a lefelé irányuló buszos interfészekhez. Kérjük, a műszaki megerősítés szakaszában adja meg a helyszíni kapcsolóberendezések elrendezési rajzait, hogy személyre szabhassuk a csatlakozási pontokat.




K: Mi történik, ha egy fiók működés közben meghibásodik? Meg tudom javítani teljes leállítás nélkül?

V: Pontosan a gyors üzem közbeni csere a fő előnye. Egyszerűen kapcsolja az adott rekeszben lévő megszakítót "Ki" állásba, vegye ki a hibás egységet, és csúsztassa be az azonos névleges értékű tartalékot. A GCS kihúzható típusú kisfeszültségű panel kapcsolóberendezés többi része tovább működik, perceken belül visszaállítja az áramellátást.




K: Hogyan előzheti meg az ívvillanások előfordulását a gyűjtősínkamrában végzett karbantartás során?

V: A biztonság a legfontosabb. A fő és a leágazó gyűjtősín rekesz teljesen rekeszre van osztva. A kihúzó egység kamra és a függőleges gyűjtősínkamra közé ívbiztos korlátokat szerelünk. A gyűjtősín-szakaszhoz való hozzáféréskor az összes szomszédos funkcionális egység biztonságosan „Lekapcsolt/Teszt” állásban lakattal zárható.
