A feszültségingadozások, villámlökések és folyamatos túlterhelési viszonyok gyakran okoznak tekercselés deformációját és idő előtti szigetelési meghibásodást az áramelosztó hálózatokban. A speciális, kínai székhelyű teljesítménytranszformátor-gyárként működő Lugao Power Co., Ltd. precíziós tekercselésű réztekercselése, fejlett maghegesztési technológiája és nagy teljesítményű, olajba merülő szigetelőrendszerei révén kiküszöböli ezeket az átviteli sebezhetőségeket. 2016 óta ISO9001 és SGS-tanúsítvánnyal rendelkező gyártóüzemünk robusztus fel- és lecsökkentő egységeket szállít, amelyek elnyelik a szélsőséges hálózati zavarokat, stabil feszültségszabályozást és hosszú távú elektromos megbízhatóságot biztosítva a közüzemi alállomások és ipari üzemek számára.
Milyen elektromos és mechanikai erők szabályozzák a nagyfeszültségű teljesítménytranszformátor teljesítményét?
A szabványos elosztótranszformátorokkal ellentétben, amelyek csak középfeszültségű átalakítást kezelnek, a Power Transformer megoldásoknak két egymással ellentétes igénnyel kell megküzdeniük: a generátor kimeneti feszültségét átviteli szintre kell emelniük – vagy a nagyfeszültségű, nagy kapacitású teljesítményt elosztási szintre csökkenteniük –, miközben egyidejűleg ellenállnak a hálózati hiba során keletkező hatalmas elektromágneses erőknek és a rövidzárlati áramlökéseknek.
A hagyományos tekercsszerkezetek hajlamosak a deformációra vagy akár összeomlásra tartós sugárirányú elektromágneses erők hatására, ami hirtelen fordulatközi rövidzárlatot és katasztrofális meghibásodást okozhat. Egyedi tervezésű egységeink optimalizált magszorító rendszerrel, nagy szilárdságú szigetelőlappal és merev tartályszerkezettel rendelkeznek. Ez a kialakítás az axiális és radiális elektromágneses erők teljes szétválasztását teszi lehetővé, hatékonyan megakadályozva a tekercselés elmozdulását és a forró pont túlzott hőmérséklet-emelkedését. Ennek az optimalizált mechanikai kialakításnak köszönhetőenLugao transzformátorokhosszú távú, folyamatos, nagy terhelésű átviteli körülmények között akár 28%-os élettartam-hosszabbítást kínálnak.
Hogyan akadályozzák meg a főkohászatok és a tekercselési technikák a forró pontok kialakulását és a szigetelés elöregedését?
A minősített Power Transformer beszállítók auditálásakor a közműmérnöki csapatoknak a maganyag kiválasztására, a tekercselési technikára és az integrált szigetelés-koordinációra kell összpontosítaniuk. A hosszú távú átvitel során a ciklikus terhelésváltozások könnyen helyi túlmelegedést okoznak a magcsatlakozásokon és a tekercsvezetőkön, tovább gyorsítva az olajlebomlást, a papírszigetelés rideggé válását és a dielektrikum visszafordíthatatlan tönkremenetelét.
|
Belső komponens
|
Alapanyag kiválasztása
|
Mag/tekercselés kezelés
|
Teljesítménymutató
|
Elsődleges hibamegelőzés
|
|
Nagy áteresztőképességű maglaminálások
|
Kiváló minőségű hidegen hengerelt szemcse-orientált szilícium acél (27QG120)
|
Step-Lap ízületek és stresszoldó izzítás
|
Terhelés nélküli veszteség ≤ IEC 60076 szabvány
|
Megakadályozza a magtelítettséget és a fluxusszivárgás hotspotokat
|
|
Precíziós feltekercselésű HV/LV tekercsek
|
Oxigénmentes rézvezetők + Prémium nátronpapír szigetelés
|
Folyamatos spirális tekercselés és vákuumszárítás
|
Dinamikus rövidzárlati ellenállás ≥ 2,5% reaktancia eltérés
|
Megszünteti a tekercs kihajlását hirtelen hibaáramok hatására
|
|
Nagy teherbírású tartályszerkezet
|
Nagy szilárdságú szerkezeti acél (Q345R)
|
Robothegesztés és nyomásálló tesztelés (0,3 MPa)
|
Nulla szivárgási arány (24 órás merülési teszt)
|
Megakadályozza az olajszivárgást és a tartály felszakadását belső ívnyomás alatt
|
|
Fejlett olajszigetelő rendszer
|
Kiváló minőségű ásványi olaj vagy biológiailag lebomló természetes észterfolyadék
|
Vákuumos olajfeltöltés és forró olajcirkulációs szárítás
|
Áttörési feszültség ≥ 60 kV (IEC 60156)
|
Megakadályozza a részleges kisülést és felgyorsítja a hőelvezetést
|
Milyen testreszabott feszültséget, kapacitást és hűtési stílusokat tud a Lugao biztosítani?
A Lugao Power Co., Ltd. rendelkezik egy ISO9001 és SGS-tanúsítvánnyal rendelkező gyártóműhellyel, amely professzionális magvágó sorokkal, tekercselőgépekkel, vákuumszárító kemencékkel és teljes teljesítményű tesztmezőkkel van felszerelve. Minden terméket szigorúan az IEC, GB, CE és CCC nemzetközi szabványok szerint gyártanak, amelyek támogatják a közvetlen plug-and-play cserét az alállomások eredeti elrendezésének módosítása nélkül.
Feszültségosztályok és kapacitástartományok
A Lugao több teljesítménytranszformátor feszültségosztályt fejleszt ki, hogy megfeleljen a különböző átviteli szintek és elosztóhálózati követelményeknek:
· 132kV / 110kV fokozó/lelépő teljesítménytranszformátor:Nagy közüzemi alállomásokhoz, erőművi hálózati csatlakozási rendszerekhez és tömeges energiaátvitelt igénylő nehézipari zónákhoz tervezték. A robusztus olajba merülő tartályszerkezet ONAN vagy ONAF hűtéssel, kivételes rövidzárlatállósággal és rendkívül alacsony részleges kisülési szintekkel (≤ 5 pC) rendelkezik, miközben megkönnyíti a perselyek és a fokozatkapcsolók ellenőrzését és karbantartását.
· 33kV / 35kV teljesítménytranszformátor:Alkalmas közepes méretű ipari üzemekhez, szélerőmű-gyűjtő alállomásokhoz és egyetemi elosztó hálózatokhoz. Kiegyensúlyozza a nagy hatékonyságot a kis helyigénnyel, rugalmas hűtési lehetőségeket és testreszabható feszültségcsapokat kínál a hálózati feszültségingadozások kezelésére.
· 11 kV-os elosztó teljesítménytranszformátor:Ideális kereskedelmi komplexumokhoz, lakóközösségekhez és vidéki villamosítási projektekhez. Hullámos olajtartály kialakítása miatt nincs szükség olajtartályra, ezáltal csökken a karbantartási gyakoriság, és megbízható működést biztosít zord kültéri környezetben.
Hűtési mód opciók
Minden Lugao Transformer egység rugalmas hűtési konfigurációt kínál a termikus teljesítmény optimalizálása érdekében a helyszíni körülmények alapján:
· ONAN (Oil Natural Air Natural):Természetes konvekcióra támaszkodik a hűtéshez – ideális közepes terhelésű alkalmazásokhoz, ahol kedvezőek a környezeti feltételek.
· ONAF (Oil Natural Air Forced):Növeli a természetes olajkeringést kényszerlevegős hűtőventilátorokkal, mintegy 30%-kal növelve a folyamatos túlterhelési kapacitást.
· OFAF (Oil Forced Air Forced):Kényszerített olajkeringést alkalmaz kényszerlevegő-hőcserélőkkel, lehetővé téve a maximális hőelvezetést a nagy teljesítményű energiatranszformátor-telepítéseknél, igényes környezetben.
Hogyan válasszuk ki az ideális teljesítménytranszformátor-konfigurációt helyszűkült alállomásokhoz?
Erőátviteli transzformátorA kiválasztás során átfogóan figyelembe kell venni a hely korlátait, a terhelés növekedési előrejelzéseit és a hálózati hibaszintű követelményeket. Hagyományos, nagy alapterületű, nagyméretű alállomások esetében a hagyományos háromfázisú, külső radiátoros olajbemerítésű egységek a preferált megoldás. Egyenletes elektromágneses feszültségeloszlást kezelnek, és a karbantartó csapatok egyszerűen ellenőrizhetik a perselyeket és a fokozatkapcsolókat anélkül, hogy a szomszédos berendezéseket áramtalanítanák.
A városi földalatti alállomások és a kompakt GIS (Gázszigetelt alállomás) rendszerek esetében jobban alkalmazhatók az alacsonyabb profilú kialakítások integrált radiátorpanelekkel. A Lugao személyre szabott alapterület-optimalizálást kínál, amely akár 15%-kal csökkenti a teljes alapterület-igényt, miközben fenntartja az egyenletes energiakezelési kapacitást és hűtési hatékonyságot, hogy megfeleljen a modern városi hálózatbővítési igényeknek.
Hogyan lehet megoldani a magas olajhőmérsékletet és a részleges kisülési túlfeszültségeket hosszú távú üzemben?
A Lugao transzformátorokban használt alkatrészek hatékonyan kezelik két gyakori működési problémát: a túlzott olajhőmérséklet-emelkedést és az ellenőrizetlen részleges kisülést (PD). A nagyfeszültségű feszültségnek és a folyamatos terhelési áramoknak való hosszan tartó kitettség jelentős réz- és vasveszteséget okoz, ami a szigetelőolaj dielektromos szilárdságának csökkenéséhez és a tekercsek közötti szigetelés romlásához vezet; ez viszont részleges kisülést és gázfelhalmozódást vált ki, ami katasztrofális felvillanási eseményekhez vezethet.
Exkluzív beépített forró olajkeringető és vákuumszárítási eljárásunk nagy hatékonyságú radiátorpanelrel kombinálva folyamatosan keringeti és hűti a szigetelőolajat. Stabilan szabályozza a felső olajhőmérsékletet 75°C alatt 24 órás folyamatos teljes terhelés mellett (környezeti hőmérséklet ≤ 40°C), teljes dielektromos védelmet biztosít a tekercspapír szigeteléséhez, stabilizálja a belső gázegyensúlyt, és elkerüli a lokális kisülést és a forró pontok felhalmozódása által okozott olajbomlást.
Figyelje gyártósorunkatVideó
Tapasztalja meg első kézből a Lugao Power Transformer gyártási kiválóságát: [Kattintson ide a teljes gyártási körút megtekintéséhez a YouTube-on]
Fedezze fel a kapcsolódó termékeket
· [10 KV amorf ötvözet száraz típusú transzformátor] – Ideális energiahatékony beltéri elosztási alkalmazásokhoz.
· [33kV 35kV olajba merülő transzformátor] – Robusztus középfeszültségű megoldás ipari és megújuló projektekhez.
· [132kV 110kV 50MVA 125MVA, olajba merülő transzformátor] – Nagy kapacitású gerinchálózat közüzemi átviteli hálózatokhoz.

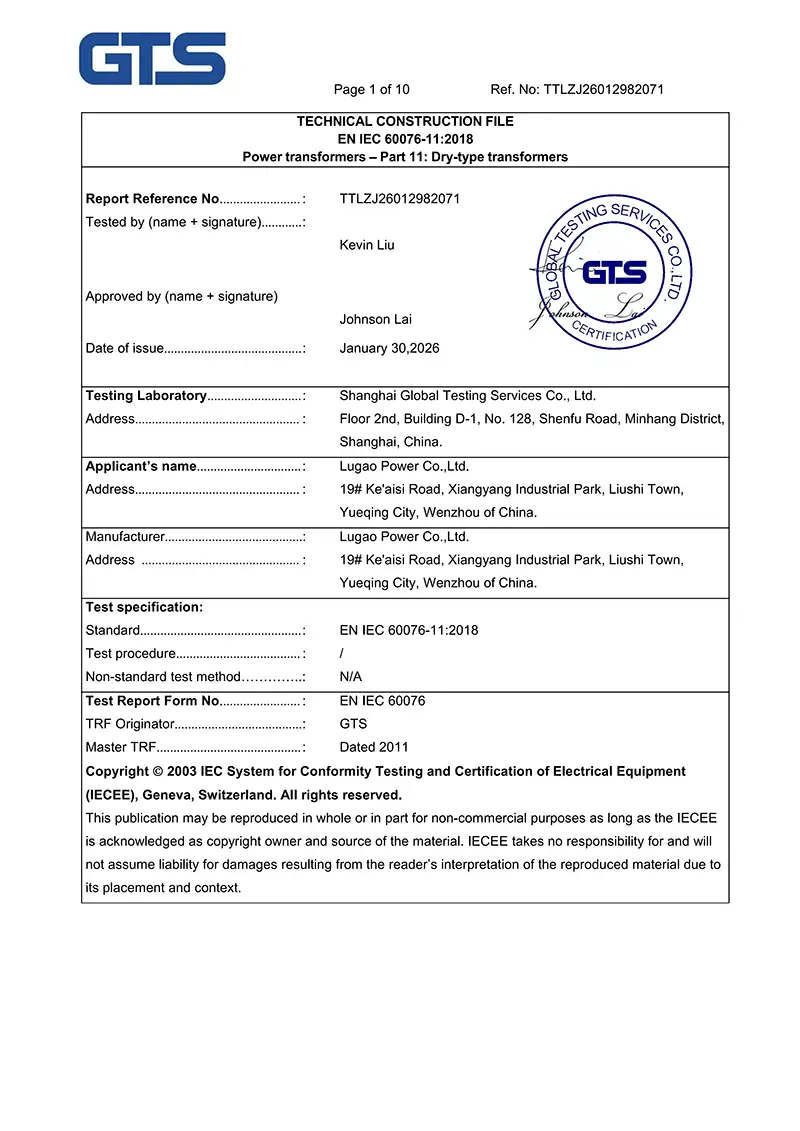

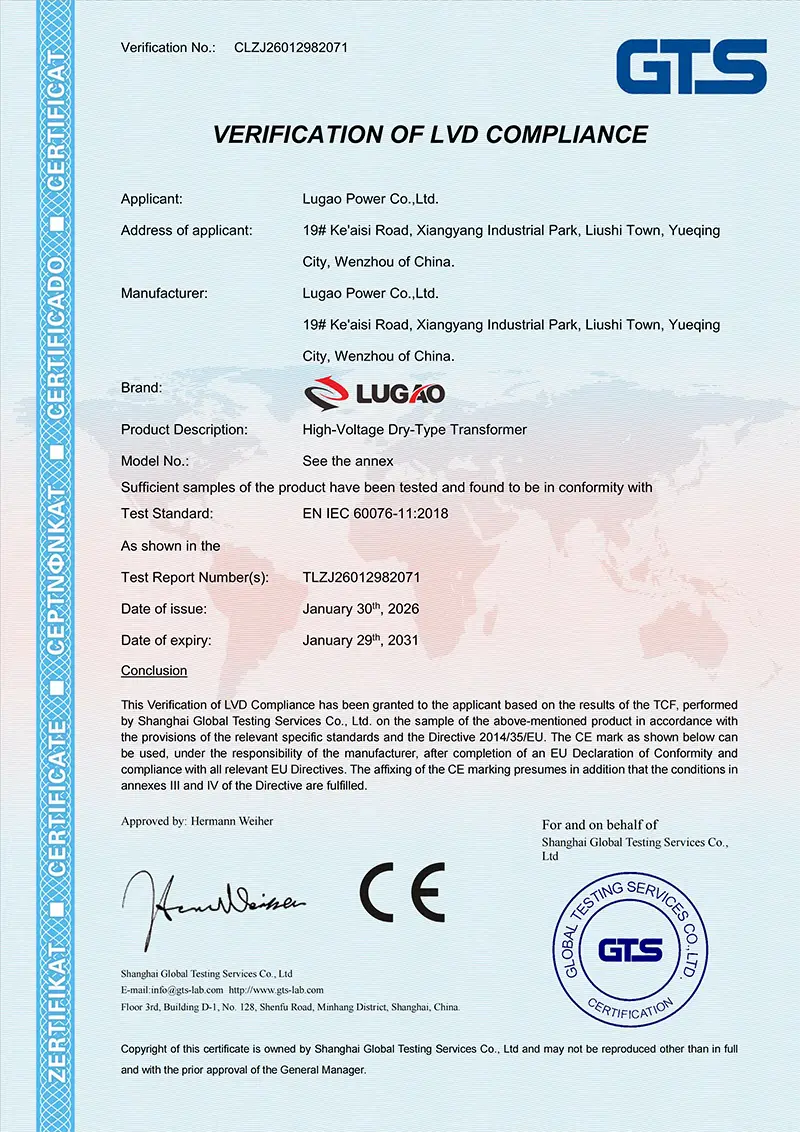

Források: Lugao Power Co., Ltd. hivatalos műszaki dokumentáció és IEC-szabvány szerint hitelesített vizsgálati jelentések.
