Léghűtéses epoxigyanta száraz típusú transzformátor

A Lugao Power egy kínai gyár, amely léghűtéses epoxigyanta száraz típusú transzformátor megoldásokra specializálódott. Az olajmentes és tűzbiztos transzformátorok megbízható feszültségátalakítást biztosítanak adatközpontok, gyárak, napelemparkok, szélerőművek és kereskedelmi épületek számára. Közvetlen gyári tápellátás, IEC-kompatibilis kialakítások, valamint testreszabott feszültség, kapacitás, hűtés és burkolati lehetőségek állnak rendelkezésre.

Kérdés küldése

termékleírás

Mi az?

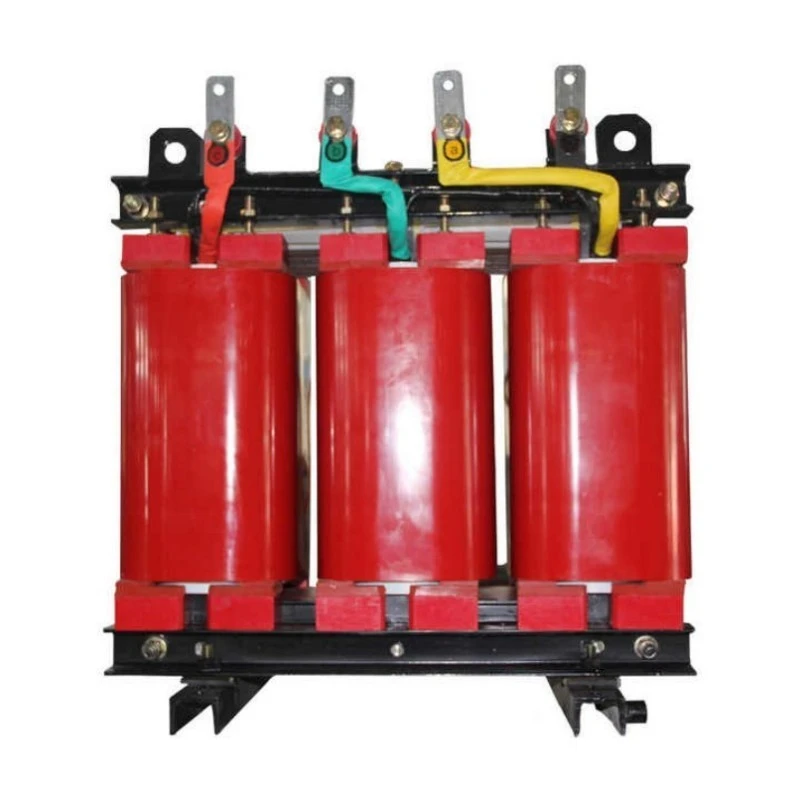

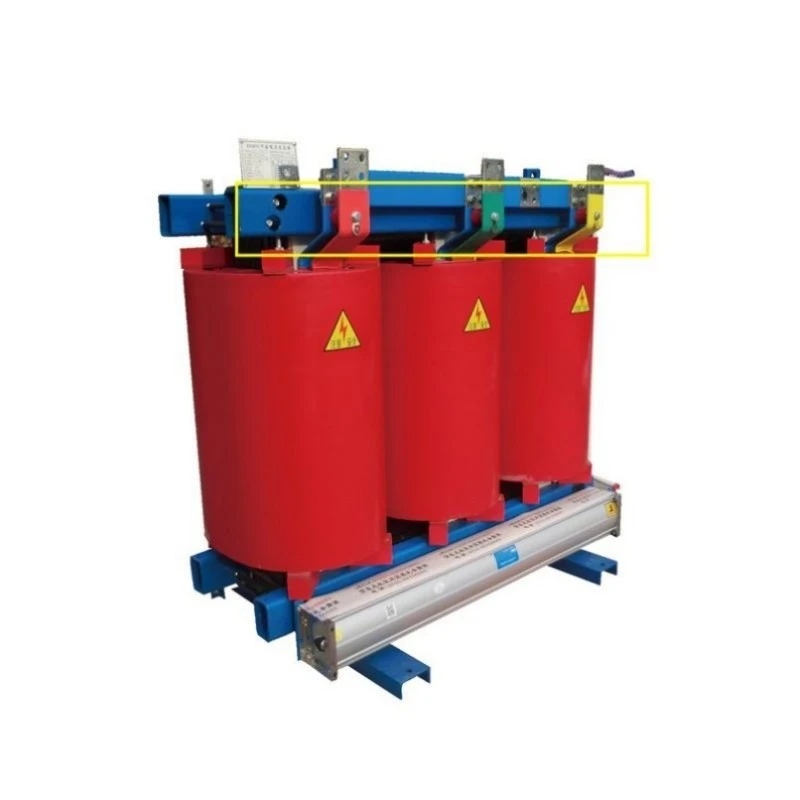

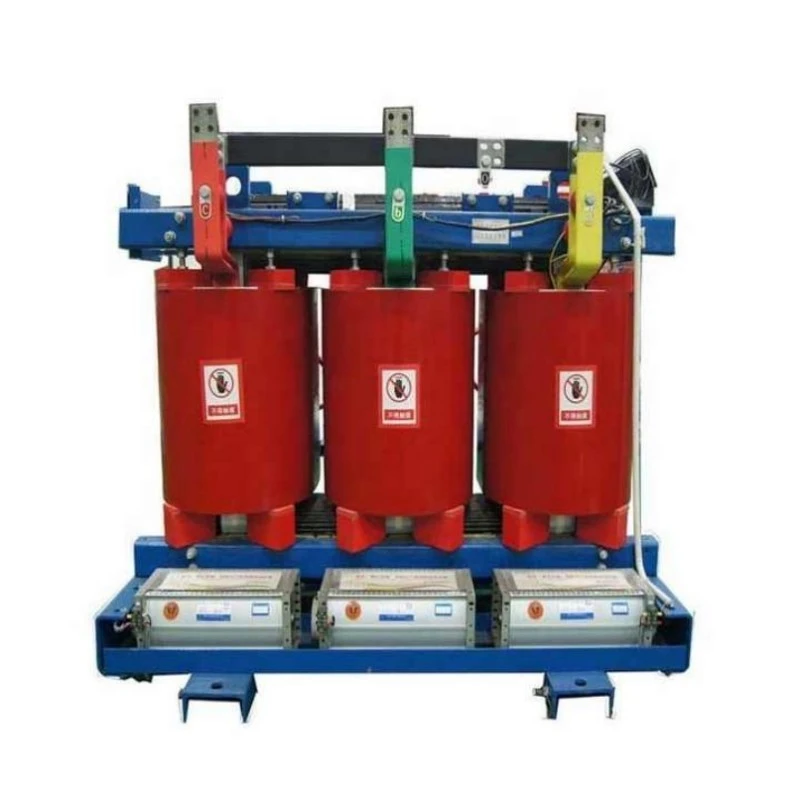

A léghűtéses epoxigyanta száraz típusú transzformátor egy teljesen olajmentes teljesítményátalakító eszköz, ahol minden magas és alacsony feszültségű tekercs teljesen öntött epoxigyantába van zárva vákuumnyomás alatt. Ellentétben a hagyományos transzformátorokkal, amelyek ásványolajat vagy szintetikus folyadékokat használnak a szigeteléshez és a hűtéshez, ez az egység csak levegőt használ hűtőközegként – természetes konvekciót (AN) vagy opcionális kényszerlevegőt (AF). Az epoxigyanta hármas feladatot lát el: elsődleges elektromos szigetelés, nedvesség és szennyeződés elleni mechanikai védelem, valamint merev szerkezet, amely ellenáll a rövidzárlati erőknek.

Mit csinál?

Feszültségtranszformáció: A középfeszültséget (6kV, 10kV, 20kV, 35kV) használati feszültségre (208V, 400V, 480V, 690V) csökkenti ipari, kereskedelmi és lakossági terhelésekhez. Alternatív megoldásként növelheti a feszültséget a megújuló energiahálózatok összekapcsolásához.

Tűzbiztos áramelosztás: Áramellátást biztosít épületekben, mélygarázsokban, kórházakban és adatközpontokban, ahol az olajjal töltött transzformátorok használatát tűzvédelmi szabályzat tiltja. Az önkioltó epoxi (UL 94 V-0 besorolású) nem terjeszt lángot.

Tiszta teljesítmény érzékeny terhelésekhez: Leválasztást biztosít a primer és szekunder áramkörök között, szűri a harmonikusokat, elnyomja a túlfeszültséget, és kiküszöböli a földhurkokat, amelyek megzavarják az orvosi képalkotó berendezéseket, CNC gépeket és laboratóriumi műszereket.

Üzemeltetés kültéri és zord környezetben: Az opcionális IP54 vagy IP65 burkolattal a transzformátor ellenáll az esőnek, hónak, porviharnak, sópermetnek és -30°C és +55°C közötti szélsőséges hőmérsékletnek a teljesítmény romlása nélkül.

Lényegében a léghűtéses epoxigyanta száraz típusú transzformátor az előnyben részesített választás, ha a biztonság, a környezeti megfelelőség és a hosszú távú megbízhatóság nem alku tárgya.

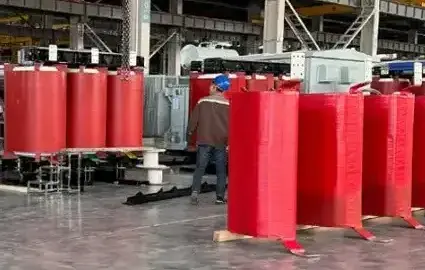

Air Cooling Epoxy Resin Dry Type Transformer

Termékparaméter (specifikáció)

Paraméter	Standard tartomány / érték
Névleges kapacitás	50 kVA ~ 8000 kVA (egyedi méretek rendelhetők)
Elsődleges feszültség	3,3 kV, 6 kV, 6,6 kV, 10 kV, 10,5 kV, 11 kV, 20 kV, 33 kV, 35 kV
Másodlagos feszültség	208 V, 220 V, 380 V, 400 V, 415 V, 440 V, 480 V, 575 V, 690 V
Érintő tartomány	Áramkörön kívül: ±2×2,5% vagy ±5% (terhelés alatti leágazás opcionális)
Frekvencia	50 Hz vagy 60 Hz (kétfrekvenciás)
Vektor csoport	Dyn11, Yyn0, Yd11, Dd0, YNd11, ZZ(0) (sorolásnál adja meg)
Szigetelési osztály	F osztály (155°C) vagy H osztály (180°C)
Hőmérséklet-emelkedési határ	F osztály: ≤100K; H osztály: ≤125K (ellenállási módszer)
Hűtési módszer	AN (természetes levegő) szabvány; AF (kényszerített levegő) opcionális
Házvédelem	IP00 (nyitott), IP20, IP23, IP54, IP65 (opcionális)
Részleges kisülési szint	≤5 pC @ 1,1 × Ur (gyárilag tesztelt)
Rövidzárlati impedancia	4%, 5%, 6%, 8%, 10% (az IEC 60076 szerint)
Hangnyomásszint	48 dB ~ 65 dB (a kapacitástól függően)
Impulzusálló feszültség	LI 75 AC 35 (10 kV osztály); LI 95 AC 38 (20 kV osztály); LI 170 AC 70 (35 kV osztály)
Környezeti hőmérséklet	-25°C és +50°C között (standard); -40°C és +55°C között (hideg éghajlatú változat)
Relatív páratartalom	0% ~ 100% (nem kondenzációs működés)
Maximális magasság	1000 m (1000 m feletti sebességcsökkentés, érdeklődjön a gyárban)
Tervezési szabványok	IEC 60076-11, IEEE C57.12.91, GB 1094.11, CSA C88
Várható élettartam	30+ év minimális karbantartással

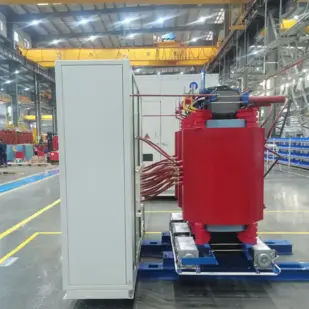

Dry Type Transformer IEC 60076

Termék jellemzői és alkalmazása (Kérdések és válaszok formátum)

1. kérdés: Mi teszi jobbá az epoxigyanta szigetelést a nyitott tekercses kiviteleknél?

V: Három fő előny. Először is, nedvességállóság – az epoxi nem higroszkópos. A léghűtéses epoxigyanta száraz típusú transzformátor hetekig tartó leállás után azonnal újraindul 100%-os páratartalom mellett, míg a nyitott tekercsű egységek előmelegítést igényelnek. Másodszor, a szennyeződés elleni védelem – a vezetőképes por nem tud áthatolni a szilárd epoxi felületeken, így kiküszöbölhető a nyomkövetés és az áttörés kockázata. Harmadszor, a mechanikai szilárdság – a tokozott tekercsek deformáció nélkül ellenállnak a rövidzárlati erőknek akár 25-szeres névleges áramerősségig.

Alkalmazás: Adatközpontok – a por felhalmozódásának kockázata nélkül, az 55 dB alatti csendes működés és az önkioltó epoxi megfelel az NFPA 75 IT-berendezési helyiségekre vonatkozó követelményeinek.

Q2: Hogyan működik a szabadban olaj nélkül?

V: Az IP54/IP65 burkolatokkal (rozsdamentes acél, ferde esőtető, labirintusszellőztetők) a transzformátor ellenáll az esőnek, a pornak és a sópermetnek. Az epoxi tekercsek jobban ellenállnak a korróziónak, mint az olajjal töltött radiátorok. A tengerparti helyek számára 316 rozsdamentes acél burkolat áll rendelkezésre.

Alkalmazás: Szolárfarmok és szélparkok – A távoli, személyzet nélküli helyszíneken nulla az olajmintavétel, a szivárgásmentes ellenőrzés és a tűzoltó rendszerek hiánya. Az egységek évekig felügyelet nélkül működnek szélsőséges hőmérsékleten -30°C és +55°C között.

Q3: Képes kezelni a motorindítási túlfeszültségeket és túlterheléseket?

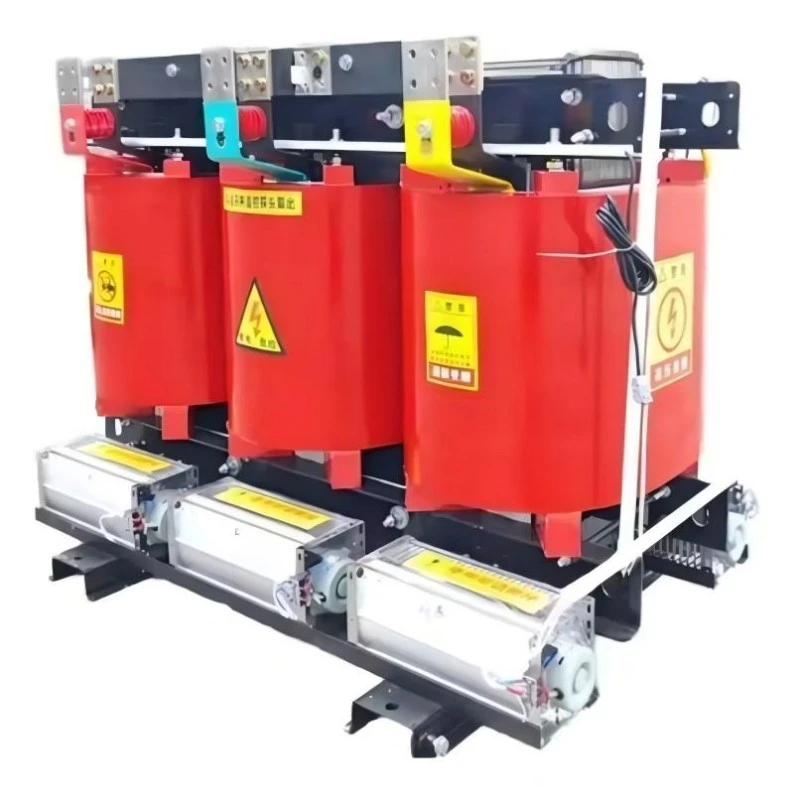

V: Igen. A H osztályú (180°C) szigetelés 110%-os folyamatos túlterhelést tesz lehetővé természetes hűtés mellett (AN), és 130%-ot 30 percig. A kényszerlevegő (AF) opcióval a kapacitás 20-25%-kal nő – a ventilátorok 80°C-on automatikusan elindulnak. Súlyos, 150%-ot meghaladó ciklikus túlterhelés esetén forduljon mérnökeinkhez.

Alkalmazás: Ipari gyártás – Az autóipari összeszerelő sorok és sajtolóüzemek súlyos terhelésingadozásokat tapasztalnak. Az alacsony impedancia (4-6%) ±3%-on belül tartja a feszültségszabályozást, míg az epoxi tekercsek ellenállnak a vibrációnak, amely megrepedezné az olajjal töltött radiátorhegesztéseket.

4. kérdés: Valóban karbantartásmentes?

V: A magtranszformátor nem igényel olajcserét, dielektromos tesztelést, szűrést, tömítéscserét. Csak három egyszerű ellenőrzés 12-24 havonta: a lamellák/ventilátorok tisztítása sűrített levegővel, a forgatónyomaték-ellenőrzés a kapcsok és a burkolat ellenőrzése. Teljes éves ráfordítás: kevesebb mint két óra, szakképzett villanyszerelő által.

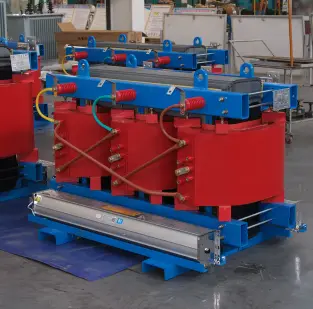

Air Cooling Epoxy Resin Dry Type Transformer

Gyártási részletek – Mi teszi Lugaót jobbá a versenytársaknál?

Vonatkozás	Lugao Advantage	Tipikus versenyző
Vákuumszint	0,5 mbar alatti mélyvákuum, kétlépcsős gáztalanítás	5-10 mbar, egyfokozatú szivattyú – mikroüregeket hagy maga után
Részleges kisülés	≤5 pC @ 1,1×Ur (az IEC-határ fele)	8-10 pC — csak a minimális szabványnak felel meg
Fólia tekercselő élek	Lekerekített/sugárzott élek – 40%-kal csökkenti a térfeszültséget	Nyírt élek — koronakisülési helyek
Epoxy erősítés	15-20% aprított üvegszál (repedésgátlók, CTE illesztés)	Erősítetlen gyanta – repedések terjednek
Core Joints	45°-os lépéskör 5-7 lépéssel – 12-15%-kal alacsonyabb üresjárati veszteség	Hagyományos fenékkör – nagyobb veszteség
Hőmérséklet érzékelők	3 PT100 RTD fázisonként (elsődleges, riasztó, SCADA)	1 RTD fázisonként – nincs redundancia
Rövidzárlati tesztelés	Véletlenszerű tételes tesztelés 25× névleges áramerősséggel, 0,5 mp	Csak számítás – nincs fizikai érvényesítés

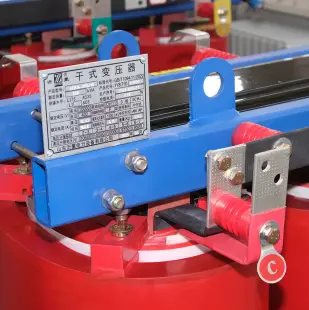

Terminál doboz	180°-ban kihajtható ajtók, lézerrel maratott címkék, kettős fúrási minta	Papírmatricák, szűk hozzáférés

Gyakran Ismételt Kérdések (Q&A)

1. kérdés: Mi a léghűtéses epoxigyanta száraz típusú transzformátor tényleges hatékonysága, és csökken-e az idő múlásával?

V: A hatásfok 75%-os terhelésnél (tipikus működési pont) 98,7% egy 1000 kVA-s egységnél, és 99,1%-ra emelkedik egy 2500 kVA-s egységnél. A hatásfokot a magveszteség (állandó, a szilíciumacél minőségétől függ) és a rézveszteség (a terhelés négyzetétől függően változik) határozza meg. A léghűtéses epoxigyanta száraz típusú transzformátor fő előnye, hogy a hatékonyság nem csökken az idő múlásával, mivel az epoxi tokozás megakadályozza a nedvesség bejutását, ami növelné a veszteséget. Az olajjal töltött transzformátorok hatékonysága gyakran 10-15 év után csökken, ahogy az olaj lebomlik és a papír szigetelés nedvességtartalma megemelkedik. Epoxi egységeink megőrzik a gyári hatékonyságot a teljes 30 év feletti élettartam alatt. Garantált veszteségértékeket biztosítunk minden egységhez, és visszatérítjük a különbözetet, ha a helyszíni vizsgálat nagyobb veszteséget mutat a garanciális időszakon belül.

2. kérdés: Hogyan választhatom ki a megfelelő kapacitást az alkalmazásomhoz?

V: Számítsa ki a teljes csatlakoztatott terhelést kVA-ban, majd alkalmazza a diverzitási tényezőket. Folyamatos terhelésekhez (világítás, HVAC, szerverek) használja a 100%-os adattáblát. Időszakos terheléseknél (motorok, hegesztők, felvonók) a munkaciklustól függően 50-70%-ot használjon. Ezután adjon hozzá 20-25% jövőbeli bővítési rátát. Példa: 800 kVA folyamatos terhelésű gyár + 400 kVA motorterhelés (diverzitási tényező 0,6 → 240 kVA) + 20% tágulás = (800+240) × 1,2 = 1248 kVA → válasszon 1250 kVA vagy 1500 kVA értéket. A túlméretezés növeli a kezdeti költségeket és az üresjárati veszteséget; az alulméretezés túlmelegedést és idő előtti meghibásodást okoz. Mérnökeink ingyenes méretezési segítséget nyújtanak – egyszerűen küldje el a terhelési listát és a munkaciklusokat. Nehéz motoros alkalmazásokhoz a kényszerléghűtés (AF) használatát javasoljuk, hogy az indítási túlfeszültségeket a hőmérséklet-emelkedési határértékek túllépése nélkül kezelje.

3. kérdés: Telepíthető a transzformátor zárt térbe, például alagútba vagy boltozatba?

V: Abszolút. ALéghűtéses epoxigyanta száraz típusú transzformátorideális szűk helyekre, mert nincs szükség olajtároló boltozatra (minden oldalon 2-3 méter szabad tér megspórolása). A minimális szellőzési távolság minden oldalon 300 mm, felette pedig 600 mm. Alagútba történő beépítéshez alacsony profilú változatot kínálunk, ahol a burkolat magassága 200 mm-rel csökkent (a hűtőzsaluk oldalra, nem pedig felülre helyezve). Az alagutak környezeti hőmérséklete azonban megemelkedhet más berendezések miatt – hőelemzést végzünk a megfelelő hűtés megerősítésére. Ha a természetes konvekció nem elegendő, az AF (forced air) opció közvetlenül a magkeretre szerelt ventilátorokkal további hűtést biztosít anélkül, hogy növelné a lábnyomot.

Miért válassza a Lugao Powert?

Fejlett gyártás: fejlett gyártási berendezések és tesztelési módszerek támogatják.

Tanúsított minőség: ISO 9001 és SGS tanúsítvánnyal; A kulcstermékek CCC és CE tanúsítvánnyal rendelkeznek.

Gyári tesztelés: A termékek szállítás előtt minőségellenőrzésen és tesztelésen mennek keresztül.

Projekt tapasztalat: A berendezéseket elektromos hálózatokban, ipari létesítményekben, bányászatban, vasutaknál, építőiparban és közösségi energiaprojektekben használják.

Technikai támogatás: Professzionális támogatás a termék kiválasztásától és testreszabásától a szállításig.
