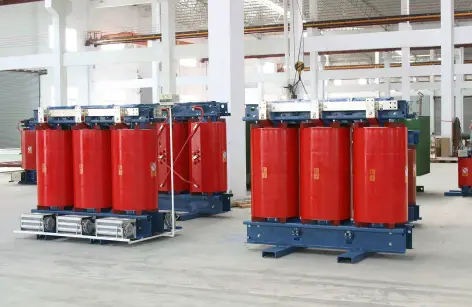

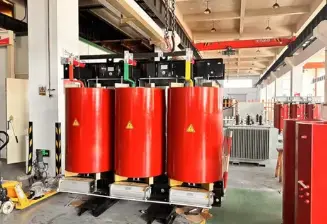

Léghűtés kültéri szigetelő száraz típusú transzformátor

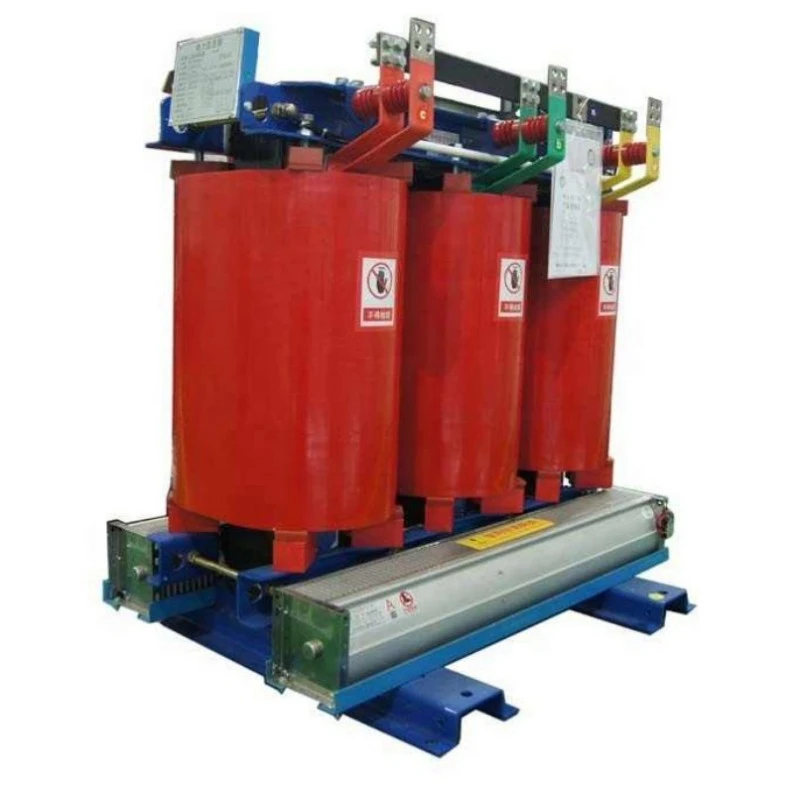

Ez a termék kültéri, szigetelő típusú,száraz típusú transzformátorléghűtés (ANAN) felhasználásával. Nem támaszkodik semmilyen folyékony közegre a szigeteléshez vagy a hőelvezetéshez, hanem természetes konvekciót vagy kényszerített levegőhűtést alkalmaz a hőmérséklet-emelkedés szabályozására.

Mit csinál?

1. Elektromos leválasztás : Fizikai elektromos akadályt hoz létre a primer és szekunder tekercsek között, hatékonyan megszakítva a földhurkokat, elnyomja a harmonikusokat, és kiszűri a nagyfrekvenciás interferenciákat és túlfeszültségeket a hálózatból, így "tiszta" áramot biztosít az érzékeny terhelések számára.

2. Feszültségtranszformáció: Az AC feszültséget a követelményeknek megfelelően növeli vagy csökkenti, alkalmazkodva a különféle berendezések tápellátási igényeihez.

3. Biztonsági védelem: A szigetelő kialakítás révén megakadályozza, hogy a személyzet közvetlenül érintkezzen a nagyfeszültségű oldallal, jelentősen csökkentve az áramütés kockázatát.

4. Kültéri alkalmazkodás: Az IP54-es vagy magasabb védelmi besorolásra tervezett robusztus ház lehetővé teszi, hogy ellenáll a szélnek, esőnek, pornak, sópermetnek és hosszú távú UV-sugárzásnak.

Röviden, ha biztonságos, tiszta, karbantartást nem igénylő áramleválasztási és átalakítási megoldásra van szüksége zord kültéri környezetben, ez a léghűtéses kültéri szigetelő száraz típusú transzformátor az alapvető megoldás.

A termék előnyei

A hagyományos olajba merülő vagy szabványos beltéri száraz transzformátorokhoz képest ez a termék öt alapvető előnnyel rendelkezik:

1. Zéró szennyezés, karbantartásmentes : Az olajmentes kialakítás teljesen kiküszöböli a talaj- vagy vízszennyeződés szivárgásból eredő kockázatát, valamint az éves olajteszttel és -cserével kapcsolatos karbantartási költségeket és állásidőt. A szigorú környezetvédelmi előírások melletti kültéri projekteknél ez döntő előny.

2. Kiváló kültéri környezeti tolerancia: Vákuumnyomásos impregnálási (VPI) eljárást és H osztályú (180°C) szigetelőrendszert alkalmaz, rozsdamentes acélból vagy alucink acélból készült, teljesen tömített, hegesztett kültéri burkolattal kombinálva. Stabilan működik -25°C és 50°C közötti környezeti hőmérsékleten és 95%-os relatív páratartalom mellett. Ellenáll a sópermetnek, gombának és korróziónak.

3. Maximális biztonság elektromos leválasztással: A primer és szekunder tekercsek közötti megerősített szigetelés 3 kV és 5 kV közötti dielektromos ellenállási feszültséget biztosít (modelltől függően). Hatékonyan elszigeteli az egyenáramú alkatrészeket, a harmadik felharmonikusokat és a különféle túlfeszültség-hatásokat a hálózattól, védve a későbbi precíziós műszereket.

4. Természetes léghűtés, csendes és megbízható: Légkonvekcióra támaszkodik a hőelvezetés érdekében ventilátorok nélkül (opcionális). Az üzemi zaj lényegesen alacsonyabb, mint az olajos transzformátoroké. Mivel a központi alkatrészekben nincsenek forgó mechanikus alkatrészek, a meghibásodások közötti átlagos idő (MTBF) jelentősen javult.

5. Nagy túlterhelési kapacitás, vészhelyzetben használható: Vészhelyzeti túlterhelési kapacitás akár 120% folyamatos működéshez, 150% rövid távú működéshez. Váratlan kültéri terhelési csúcsok idején (például több motor egyidejű indítása) nincs szükség azonnali kapacitásnövelésre, értékes időt vásárolva a felhasználónak.

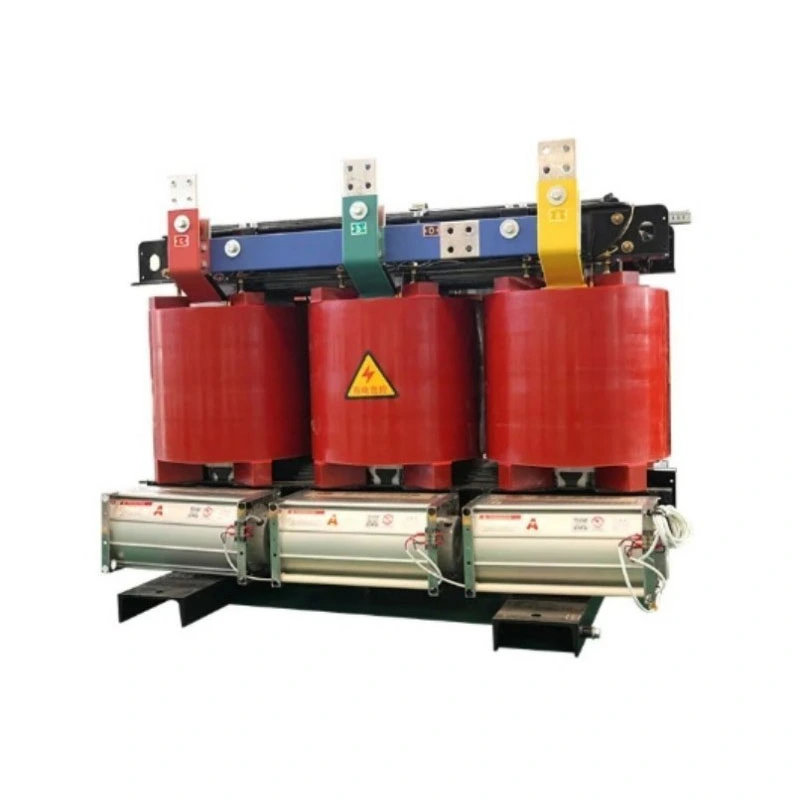

Termékjellemzők

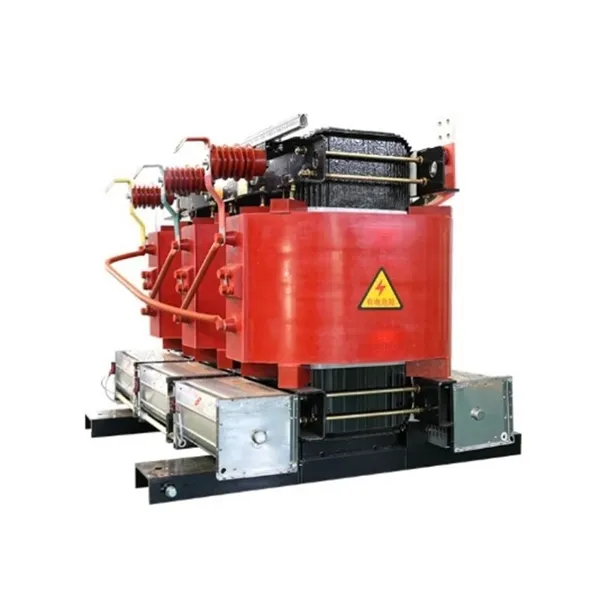

Mag: Nagy áteresztőképességű hidegen hengerelt szemcseorientált szilícium acél, lépcsőzetes illesztési eljárás, jelentősen csökkentett üresjárati veszteség és gerjesztő áram.

Tekercselések: Mind a nagy, mind az alacsony feszültségű tekercsek teljesen réz (opcionális alumínium) vezetékeket használnak, Nomex® vagy hasonló aramid szigetelőpapírral burkolva, VPI vákuumimpregnálással, oldószermentes lakkal, így robusztus, nedvességálló, magas hőmérséklettűrő szilárd szigetelőszerkezetet alkotnak.

Elszigetelő szerkezet: Az elsődleges és a szekunder tekercsek külön tekercsekre vagy független maglábakra vannak feltekerve, köztük opcionális elektrosztatikus árnyékolással, minimalizálva a csatolási kapacitást és kiváló nagyfrekvenciás interferencia-elnyomást biztosítva.

Védőburkolat: Szabványos IP54 védelem (por-, fröccsenésmentes), IP65 opcionális. 2,0 mm vastag rozsdamentes acélból vagy Galvalume acélból készült ház esőálló tetővel, rozsdamentes acél szellőztető lamellákkal és kihajlásgátló zárakkal.

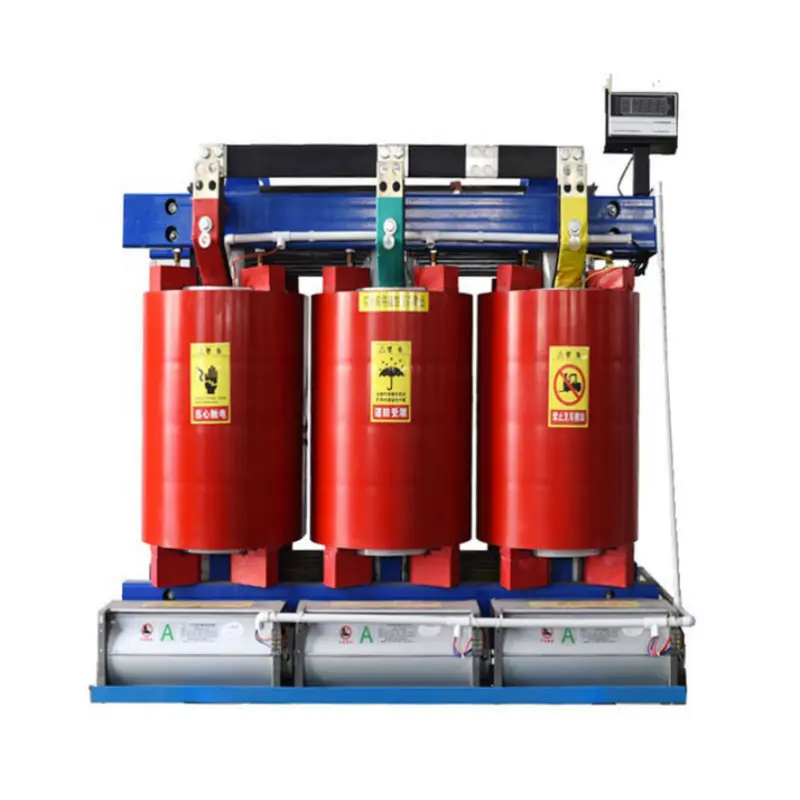

Hőmérséklet-szabályozó rendszer: Beépített PTC vagy PT100 RTD hőmérséklet-érzékelők, amelyek intelligens hőmérséklet-szabályozóhoz csatlakoztathatók a túlmelegedés riasztásához, a kioldásvédelemhez és az automatikus ventilátor aktiváláshoz (ha opcionális ventilátorok vannak felszerelve).

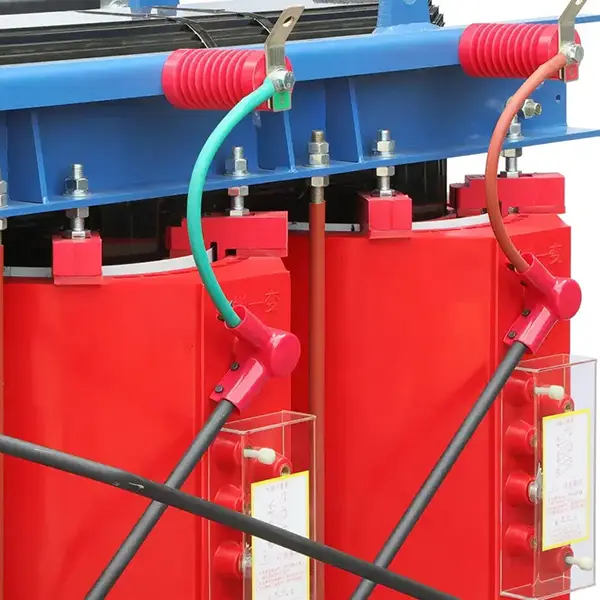

Kivezetések: Kültéri nagyfeszültségű csatlakozódoboz szilikongumi tömítésekkel és kábeltömszelencékkel. Az alacsony feszültségű oldalon ónozott réz gyűjtősíneket vagy vízálló csatlakozókat használnak.

Termék alkalmazása

Ezt a levegőhűtő kültéri szigetelő száraz típusú transzformátort széles körben használják a következő forgatókönyvekben:

Megújuló energia előállítása: Leválasztás a napelemes erőművek és szélerőművek kisfeszültségű oldalán, csúszótalpakkal szerelt alállomások esetében, az inverter kimeneti feszültségének leválasztása a hálózati csatlakozás vagy a helyi tápellátás előtt.

Kültéri ipari berendezések: Tápellátás leválasztása olajfúró platformokhoz, külszíni bányadarálókhoz, kikötői parti áramrendszerekhez, alagútfúró gépekhez (pajzsos gépekhez), megakadályozza, hogy a hálózat túlfeszültségei károsítsák a berendezéseket.

Ideiglenes és vészhelyzeti áramellátás: Generátor kimeneti leválasztás szabadtéri eseményekhez, sportversenyekhez és katasztrófaelhárítási helyszínekhez, tiszta áramellátást biztosítva az audio-, video- és vezérlőberendezésekhez.

Töltési infrastruktúra: Bemeneti leválasztó transzformátor kültéri egyenáramú gyorstöltőkhöz, amely megakadályozza a harmonikus visszacsatolást a hálózatba, miközben védi a töltőmodulokat.

Intelligens hálózat és elosztás: Állomáskiszolgáló vagy leválasztó transzformátorok a kültéri gyűrűs főegységekben és kompakt alállomásokon, amelyek biztonságos, megbízható áramellátást biztosítanak az automatizálási terminálok számára (DTU/FTU).

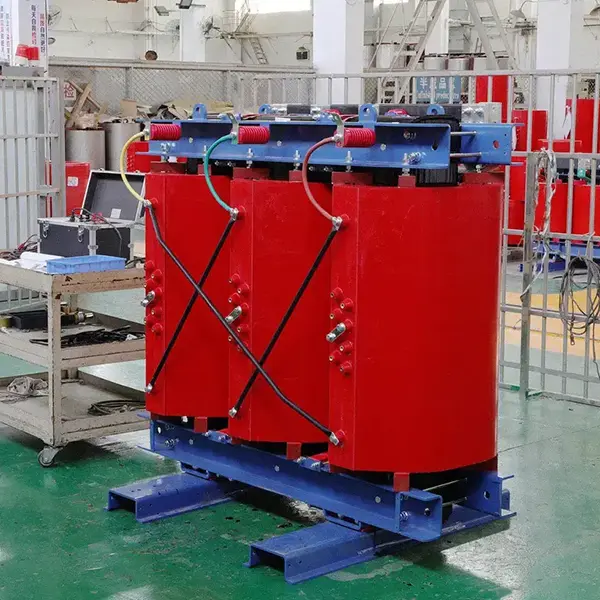

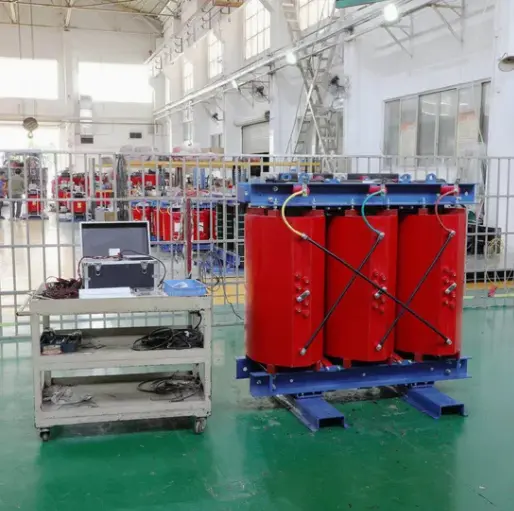

Gyártási részletek

VPI vákuumnyomásos impregnálási eljárás

Minden tekercs vákuum alatt oldószermentes szigetelőlakkkal van impregnálva, eltávolítva a belső levegőt, és lehetővé teszi a lakk teljes behatolását a menetek, rétegek és a talaj között. Kikeményedés után monolitikus "szilárd" szerkezetet alkot, melynek hővezető képessége, mechanikai szilárdsága és nedvességállósága messze meghaladja a szokásos impregnálási eljárásokat.

Kültéri specifikus csatlakozódoboz

A kisfeszültségű konnektordoboz égésgátló szigetelő tartópanellel rendelkezik, bőséges (>20 mm) távolsággal a réz gyűjtősínek között. A kábelbevezetések több tömítésű tömítéseket és kábeltömszelencéket használnak, amelyek kompatibilisek a különféle páncélozott vagy gumiköpenyű kábelekkel, megakadályozva a nedvesség bejutását a kábel mentén a dobozba.

Nagy teherbírású rozsdamentes acél ház

A burkolat lézervágással, CNC hajlítással és robothegesztéssel készül, minden varrat folyamatosan tömített. Az ajtók hárompontos reteszelő fogantyúkkal és időjárásálló tömítésekkel rendelkeznek. A felső burkolat ferde esővédőként van kialakítva, és emelőszemcsavarokkal rendelkezik a kényelmes kültéri emeléshez.

Csomagolás, szállítás és értékesítés utáni értékesítés

Csomagolás módja

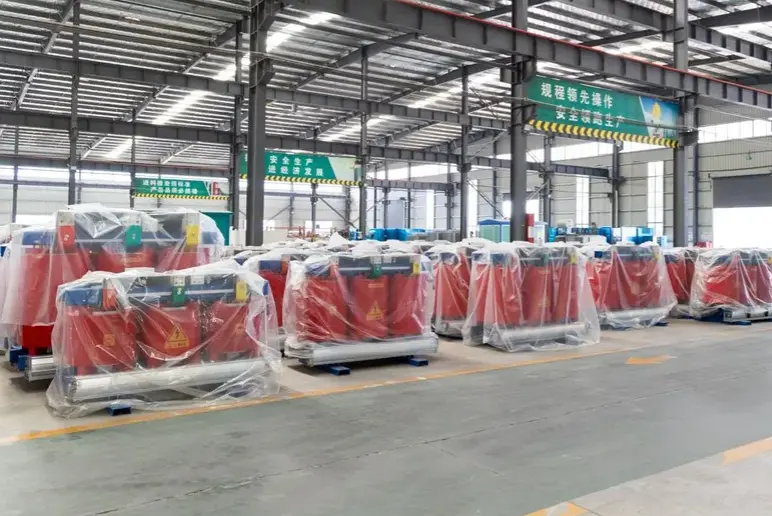

1. Nedvességálló PE fóliával burkolt transzformátortest, belsejében nedvszívó anyag.

2. Nagy teherbírású fa ládákba vagy füstölésmentes rétegelt lemez dobozokba csomagolva (az export szabványoknak megfelelő), nagy sűrűségű habbal vagy levegővel töltött zsákokkal körülvéve a párnázás érdekében.

3. A doboz külsejére ragasztott címkék, például "Nedvességálló", "Törékeny" és "This Way Up".

Szállítási mód

1. Belföldi: Dedikált logisztikai teherautó (kis kapacitások a Deppon/SF Express nehézárukon keresztül szállíthatók).

2. Export: Tengeri, vasúti vagy légi fuvarozási megállapodások, beleértve a vámdokumentációt.

Értékesítés utáni szolgáltatás

1. Jótállási idő: az átvételtől számított 12 hónap.

2. Ingyenes javítás vagy csere gyártási hibák esetén a garanciális időszak alatt.

Gyakran Ismételt Kérdések (Q&A)

1. kérdés: Nem hajlamosabb ez a léghűtéses kültéri szigetelő száraz típusú transzformátor túlmelegedésére és kiégésére, mint egy hagyományos olajba merülő transzformátor?

V: Épp ellenkezőleg. Bár a levegőnek alacsonyabb a hővezető képessége, mint az olajnak, termékünk H osztályú szigetelést (180°C-ra besorolva) és VPI vákuumimpregnálási eljárást alkalmaz. A tekercsekből származó hőt hatékonyan elvezetik és elvezetik a burkolaton keresztül. Ugyanezen kapacitás mellett a mi kialakításunk nagyobb hőmérséklet-emelkedési rátával rendelkezik, így kisebb valószínűséggel szenved az olajszivárgás és az ezt követő alacsony olajszint okozta kiégéstől a hagyományos egységek esetében. A miénkLéghűtés kültéri szigetelő száraz típusú transzformátorjóval a szigetelési határérték alatti hot spot hőmérséklettel működik teljes terhelésen is 40°C-os kültéri körülmények között.

2. kérdés: Esős napokon a szabadban nem jut be az esővíz a hűtőrácsokon keresztül, és nem okoz rövidzárlatot belül?

V: Nem. A ház védelmi besorolása IP54. A zsaluk belső labirintusszerű csatornával és fémhálós képernyővel rendelkeznek. A tesztek azt mutatják, hogy a belső tér teljesen száraz marad még az elölről történő közvetlen permetezéssel is, percenként 10 mm-es csapadékintenzitás mellett. Minden kábelbemeneti port robbanásveszélyes, tömített tömszelencét használ, teljesen elzárva a nedvesség behatolását.
