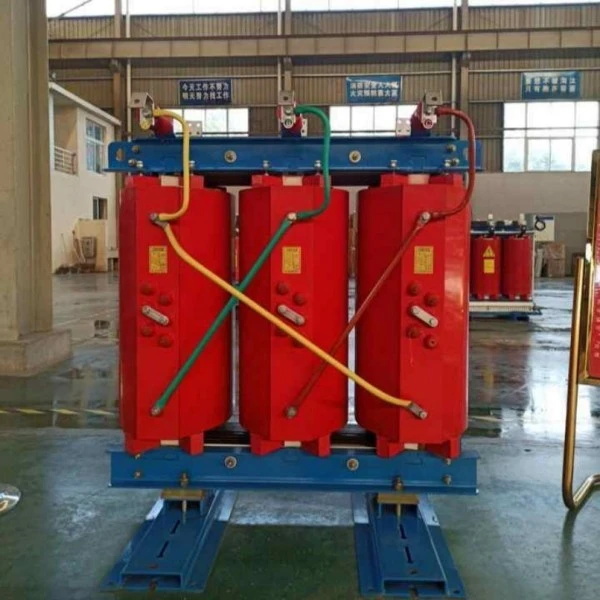

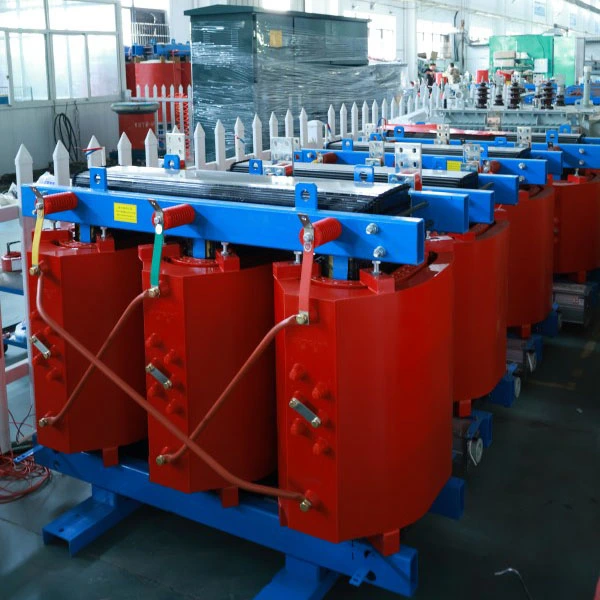

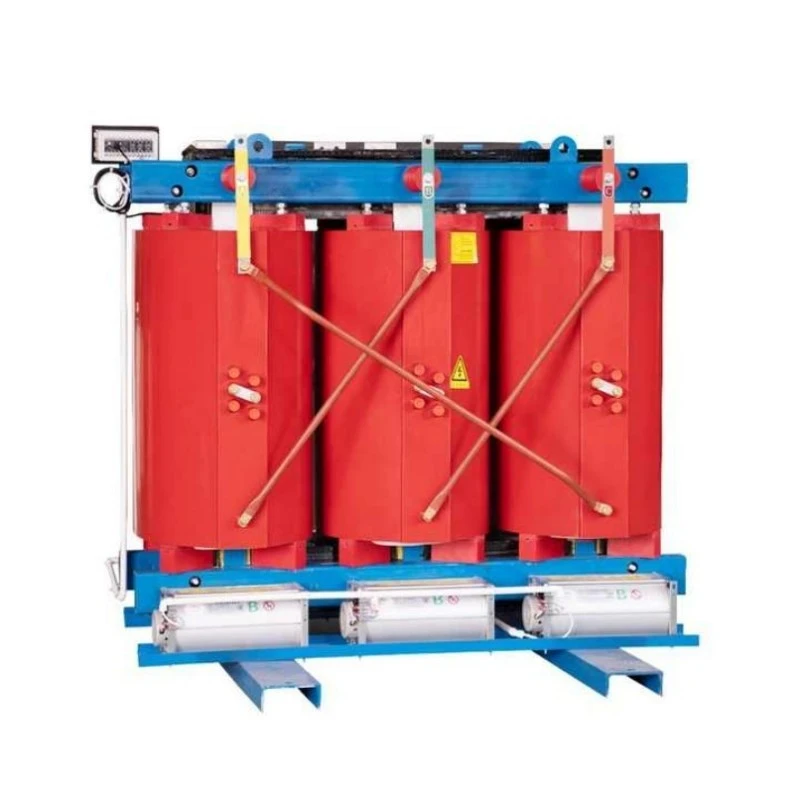

Réz tekercslapra szerelt száraz típusú transzformátor

Mi ez a berendezés?

A Copper Winding Pad Mounted Dry Type Transformer egy háromfázisú, öntött műgyanta száraz típusú transzformátor, amelyet kifejezetten alátétre szerelt kültéri telepítésekhez terveztek. A középfeszültséget (jellemzően 10kV-35kV) alacsony feszültségre (400V/380V) csökkenti a biztonságos elosztás érdekében lakóközösségekben, kereskedelmi központokban, ipari parkokban és megújuló energia projektekben.

A hagyományostól eltérőenolajba merülő transzformátorok, ez a termék nem használ szigetelő olajat. Ehelyett epoxigyanta szilárd szigetelést alkalmaz természetes vagy kényszerített léghűtéssel kombinálva. A tekercsek teljes egészében nagy vezetőképességű rézből készülnek, ami alacsonyabb ellenállási veszteséget, jobb túlterhelési képességet és hosszabb élettartamot biztosít. Az alátétre szerelt tokozás lehetővé teszi a közvetlen földszinti beépítést anélkül, hogy külön alállomás épületre lenne szükség, jelentősen megtakarítva a polgári építési költségeket és helyet.

Termékleírás

A Lugao réz tekercspárnára szerelt száraz típusú transzformátorát a kültéri elosztóhálózatok megbízhatóságára, hatékonyságára és biztonságára tervezték. Az 50 kVA-tól 2500 kVA-ig terjedő névleges teljesítményű, 10 kV/0,4 kV szabványos feszültséggel (6, 20 kV vagy 35 kV-ra testreszabható) ez a transzformátor megfelel a GB 20052-2020 2. szintű energiahatékonysági szabványoknak, egyes modellek pedig megközelítik az 1. szintet.

A kulcsfontosságú elektromos teljesítmények közé tartozik az akár 37%-kal alacsonyabb üresjárati veszteség, mint a hagyományos száraz típusú transzformátoroké, a terhelési veszteségek akár 30%-kal csökkenthetők, a részleges kisülés ≤5 pC és a zajszint ≤55 dB 1 méteren. A réz tekercsek kiváló hővezető képességet és mechanikai szilárdságot biztosítanak, jelentősen javítva a rövidzárlati ellenállást.

Az egység időjárásálló, zárható, párnára szerelt, IP23 vagy magasabb besorolású házban van elhelyezve, amely véd az esőtől, portól és vandalizmustól. Az intelligens hőmérséklet-szabályozó rendszer PT100-as érzékelőkkel, automatikusan induló ventilátorokkal, túlmelegedés-riasztóval és RS485-ös kommunikációval az alapfelszereltség része.

30 éves tervezési élettartamával és minimális karbantartási igényével ez a réz tekercselés alá szerelt száraz típusú transzformátor ideális választás a közművek, az EPC vállalkozók és a létesítményvezetők számára, akik biztonságos, hosszú élettartamú és energiatakarékos elosztási megoldást keresnek.

Termékparaméter (specifikáció)

A termék jellemzői és alkalmazása

Főbb jellemzők

Teljesen réz tekercsek – Alacsonyabb ellenállási veszteségek, nagyobb túlterhelési kapacitás és jobb rövidzárlatállóság az alumíniumhoz képest.

Tűzálló és robbanásbiztos – Epoxigyanta öntvény, önkioltó, nincs olajszivárgás veszélye.

Pad-Mounted Design – Földszinti telepítés, nincs szükség alállomás építésre, 40-60%-os építési költséget takarít meg.

Ultra-alacsony veszteség – Megfelel a GB 2. energiahatékonysági szintnek, jelentősen csökkenti az éves villanyszámlát.

Intelligens felügyelet – PT100 érzékelők, ventilátor automatikus indítása, túlmelegedés riasztás/kioldás, RS485 a BAS-hoz.

Alacsony zajszint – ≤55 dB, alkalmas lakó- és kereskedelmi területekre.

Karbantartásmentes – Nincs olajteszt, nincs szárítás, nincsenek mozgó alkatrészek.

Kérdések és válaszok: A termék jellemzőinek magyarázata

1. kérdés: Miért válasszon réz tekercslapra szerelt száraz típusú transzformátort az olajba merülő típus helyett kültéri használatra?

V: Az olajba merülő transzformátorok tűz- és szivárgásveszélyt jelentenek, különösen a lakossági vagy környezeti szempontból érzékeny területeken. A réz tekercslapra szerelt száraz típusú transzformátor nem használ olajat, így nulla a tűz továbbterjedésének vagy a talajszennyeződés veszélye. Ezenkívül a réz tekercsek jobb hővezető képességet és mechanikai szilárdságot biztosítanak, így biztosítva a megbízható működést a nyári csúcsterhelések mellett is. A szigorúbb tűzvédelmi előírások miatt sok önkormányzat most már száraz típusú transzformátorokat ír elő új kültéri telepítésekhez.

2. kérdés: Valóban megéri a réz tekercselés többletköltséget az alumíniumhoz képest?

V: Abszolút. Míg a réz tekercslapra szerelt száraz típusú transzformátor kezdeti költsége körülbelül 15–20%-kal magasabb, mint egy alumínium tekercses egységé, a teljes életciklus-költség lényegesen alacsonyabb. A réz vezetőképessége 40%-kal magasabb, ami alacsonyabb terhelési veszteséget és alacsonyabb villanyszámlát jelent. A réz szakítószilárdsága is nagyobb, így a transzformátor jobban bírja a rövidzárlati erőket. A 30 éves tervezési élettartam alatt az energiamegtakarítás önmagában is könnyen indokolja a befektetést.

3. kérdés: Ez a transzformátor képes kezelni a magas páratartalmat és az esős évszakokat, különösen a déli régiókban?

V: Igen. Réz tekercselés alá szerelt száraz típusú transzformátorunk vákuumöntési eljárást alkalmaz, ahol az epoxigyanta teljesen bezárja a réz tekercseket, és így egy lezárt szigetelőréteget képez. A mag és a bilincsek korróziógátló kezelésen esnek át. Az IP23-as burkolattal a transzformátor normálisan működik 100%-os relatív páratartalom mellett. Hosszabb leállás utáni újraindítás előtt nincs szükség szárításra.

4. kérdés: Mi történik, ha a transzformátor túlterhelődik a nyári csúcsidőszakban?

V: Természetes hűtés (AN) esetén folyamatosan 100%-os terheléssel működik. Kényszerhűtéssel (AF) a kapacitás 40-50%-kal nő. A réz tekercsek 150%-os névleges terhelésnek ellenállnak 2 órán keresztül. Ez a túlterhelési képesség biztosítja az áramellátás folyamatosságát kritikus események alatt.

Q5: Mennyi ideig tart a garancia, és mit takar?

V: A normál garancia a szállítástól számított 12 hónapig terjed, amely minden gyártási hibára kiterjed. Fizetett szolgáltatási szerződés meghosszabbíthatja a garanciát 36 vagy 60 hónapra. A technikai támogatás egy életen át ingyenes.

Gyártási részletek

Alapanyag és gyártási folyamat

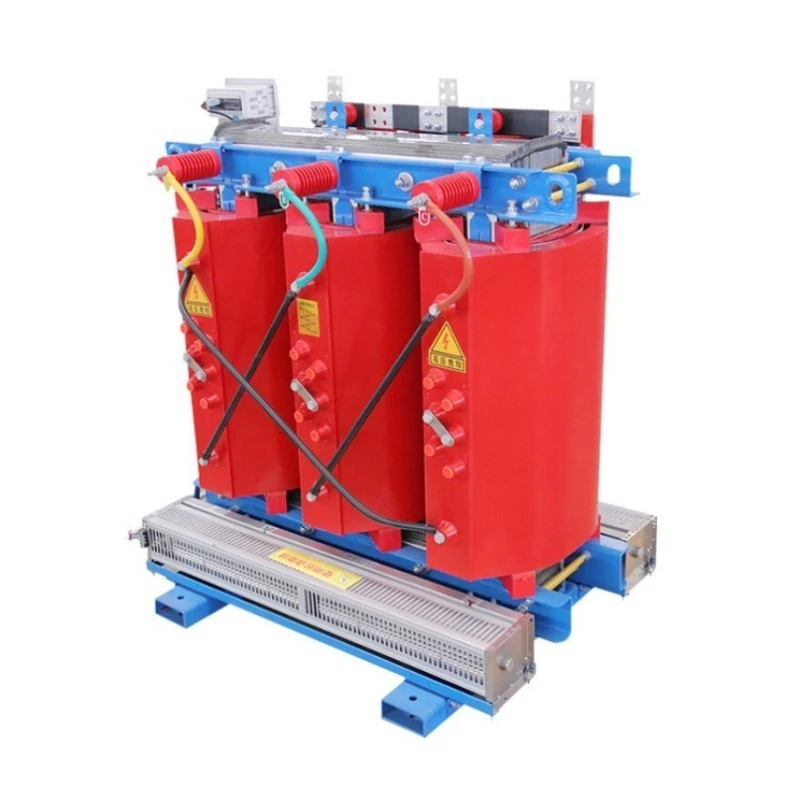

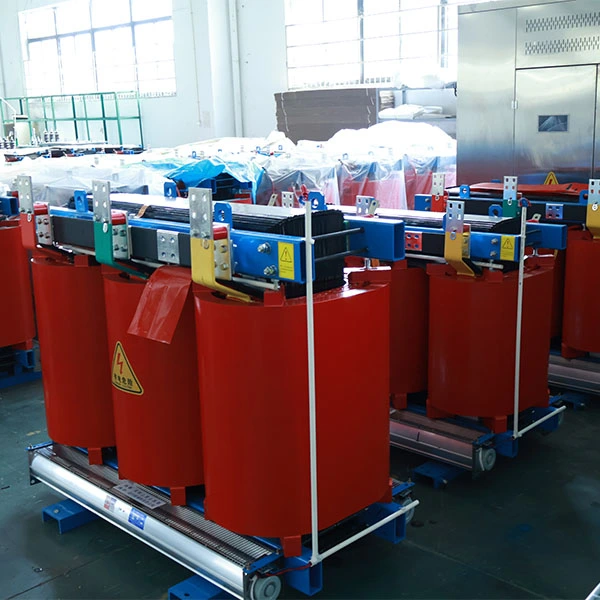

Minden réz tekercslapra szerelt száraz típusú transzformátor magja nagy áteresztőképességű hidegen hengerelt szemcseorientált szilícium acélból készül, lépcsőzetes kötésekkel az üresjárati áram és a szórt veszteségek minimalizálása érdekében. A mag precíziósan nyírt és automatikusan egymásra rakott, hogy egyenletes mágneses utat biztosítson.

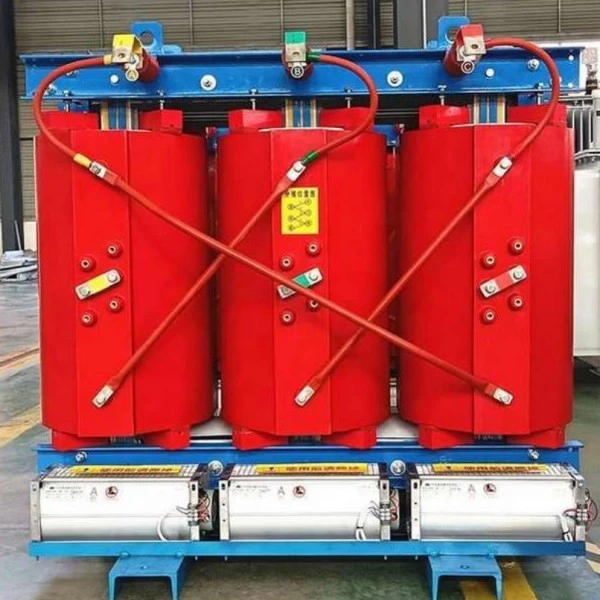

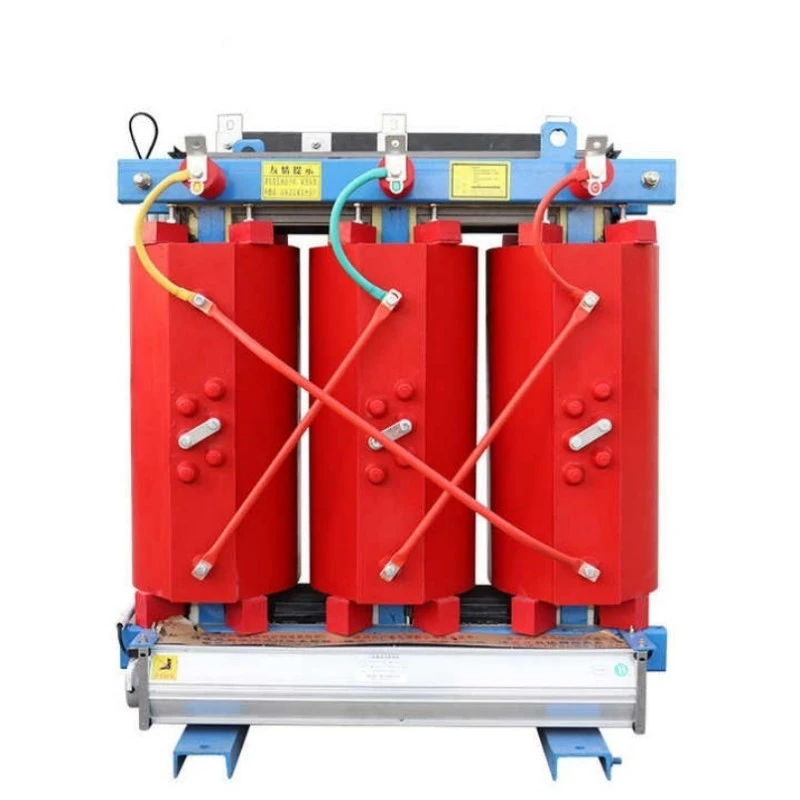

Tekercselő szerkezet – csupa réz

Mind a nagyfeszültségű, mind a kisfeszültségű tekercsekben oxigénmentes rézvezetőket használnak. Az alacsony feszültségű tekercsek fóliás tekercselési konfigurációt alkalmaznak, egyenletes rétegközi szigeteléssel, jelentősen javítva a rövidzárlati ellenállást. A réz kiváló hővezető képessége segít a hő hatékonyabb elvezetésében, csökkentve a forró pontok hőmérsékletét.

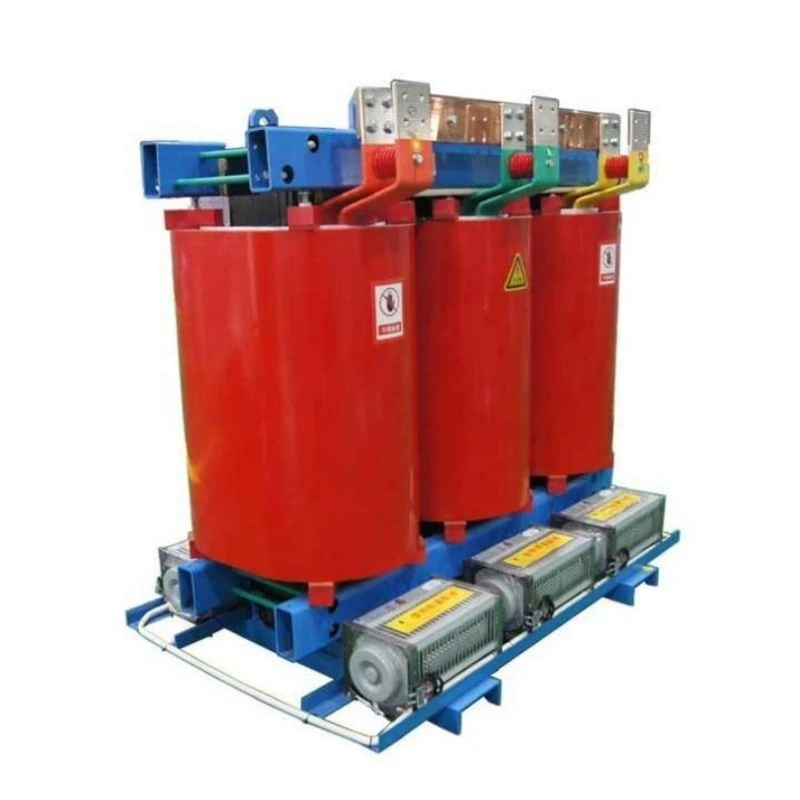

Szigetelő rendszer – Epoxigyanta vákuumöntés

A tekercseket vákuum alatt öntik, kiváló minőségű epoxigyantával, megszüntetve az üregeket, és biztosítva a részleges kisülést ≤5 pC-nál. Ez a szilárd szigetelőrendszer égésgátló, nedvességálló és kémiailag stabil. Nem használnak szigetelőolajat, így a transzformátor biztonságos beltéri és kültéri alátétre szerelhető telepítésekhez.

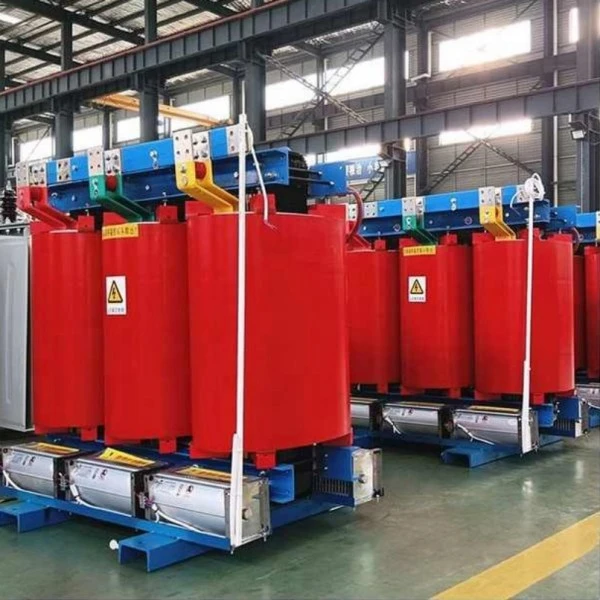

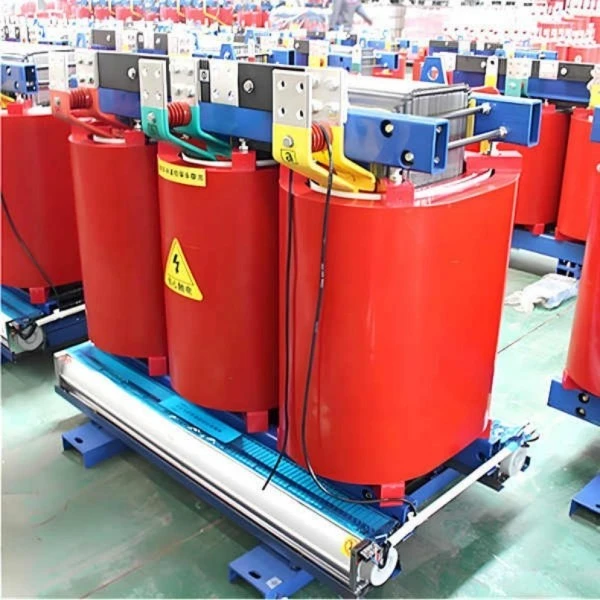

Ház és alátétre szerelt kialakítás

Atranszformátornagy teherbírású, zárható acél házban van elhelyezve, időjárásálló porszórt bevonattal. A szabványos védelem IP23 (eső- és porálló), IP34 vagy IP54 opcionális zord környezetekhez. Az alap alulról történő kábelbevezetéssel közvetlenül beton alátétre szerelhető. Az emelőfülek és a földelő csatlakozók alapfelszereltség.

Minőség- és tesztelési garancia

Minden réz tekercslapra szerelt száraz típusú transzformátor átfogó típusteszteken és rutinvizsgálatokon esik át a szállítás előtt, beleértve:

1. Üresjárati veszteség és terhelési veszteség vizsgálatok

2. Rövidzárlati impedancia vizsgálat

3. Indukált túlfeszültség-ellenállási teszt

4. Részleges kisülési mérés (≤5 pC)

5. Lightning impulse test

6. Hőmérséklet-emelkedési teszt

7. Minden fő teljesítménymutató meghaladja a GB és az IEC követelményeit.

Tanúsítványok

1. ISO 9001:2015 minőségirányítási rendszer

2. CE tanúsítvánnyal rendelkezik

3. Független laboratóriumok típusvizsgálati jelentései
