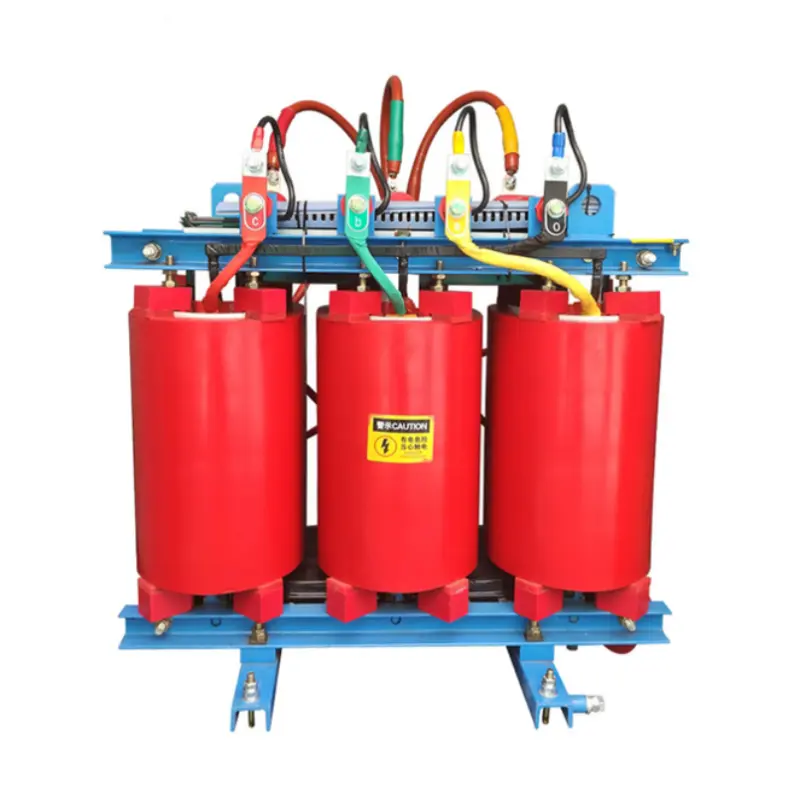

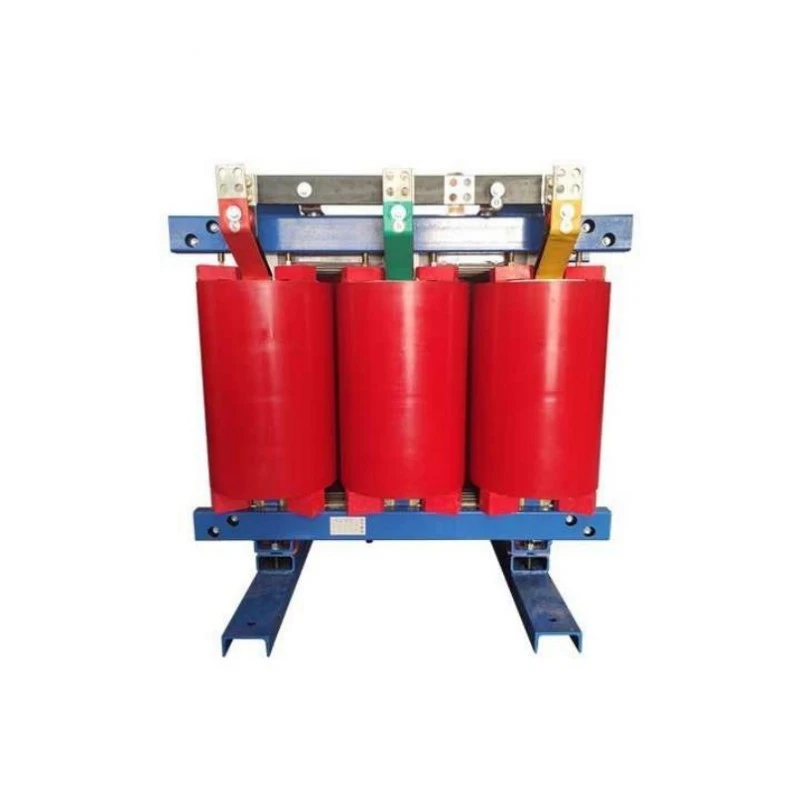

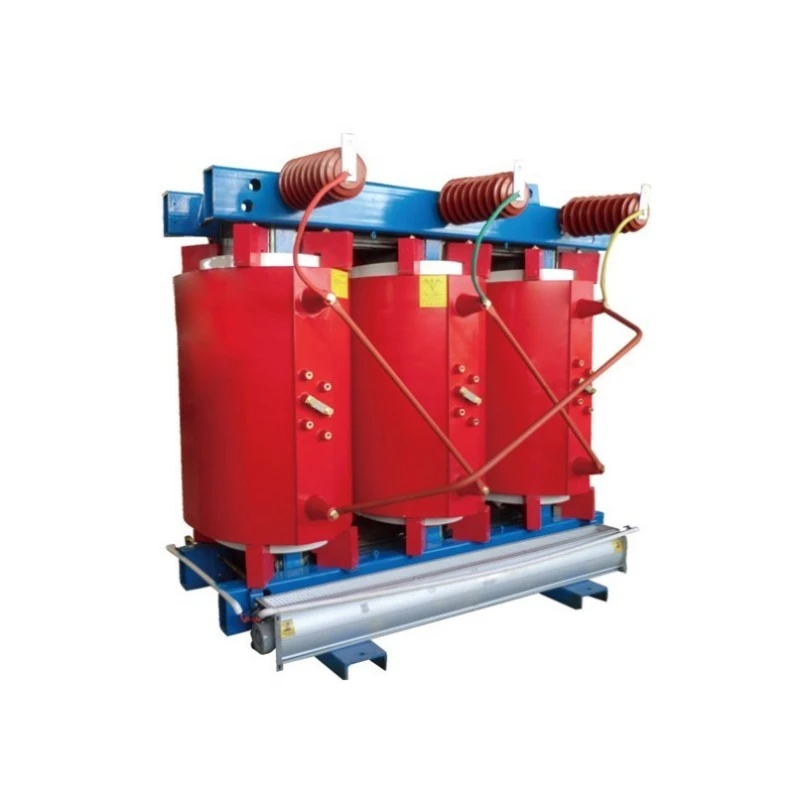

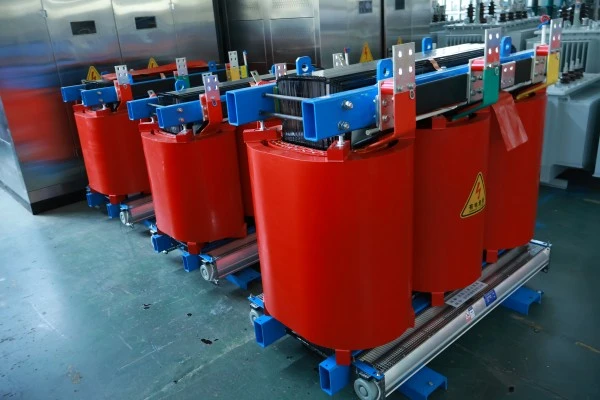

SCB13 réz tekercselés, száraz típusú teljesítménytranszformátor

Mi az?

Az SCB13 sorozat háromfázisú, műgyanta öntvény szigetelésű, réztekercsesszáraz típusú teljesítménytranszformátor. A jelölésben az "SC" az öntött gyantát (epoxigyanta vákuumöntvényt) jelöli, a "B" a fóliatekercseket, a "13" pedig a teljesítményszintet, vagyis veszteségei megfelelnek a GB 20052-2020 nemzeti szabvány 1. szintű energiahatékonysági követelményeinek. A mag vezetőképes anyaga nagy tisztaságú oxigénmentes réz, nem alumínium vagy rézbevonatú alumínium.

Mit csinál?

1. Feszültségátalakítás: A nagyfeszültséget (10kV, 35kV) alacsony feszültséggé (400V, 690V) alakítja át, vagy szükség szerint fokozza a különféle berendezések feszültségigényét.

2. Áramelosztás: Az elosztórendszer központi eszközeként biztonságosan szolgáltat áramot több terheléshez, például ipari üzemekhez, kereskedelmi komplexumokhoz, sokemeletes épületekhez és szélerőművekhez.

3. Biztonságos tápegység : Nem gyúlékony epoxigyanta szilárd szigetelésének köszönhetően még belső hibák esetén sem permetez ki olajat és nem gyullad meg, így különösen alkalmas beltéri vagy szigorú tűzbiztonsági követelményeket támasztó helyekre.

4. Csendes működés: A működési zaj lényegesen alacsonyabb, mint a hagyományos olajbemerítésű transzformátoroké, így alkalmas lakónegyedekben, kórházakban, irodaházakban és más zajérzékeny környezetekben.

Röviden, az SCB13 Copper Winding Dry Type Power Transformer egy modern áramelosztó mageszköz, amely magas energiahatékonyságot, teljesen rézmagot, alacsony zajszintet és lángálló biztonságot integrál.

A termék előnyei

A hagyományos száraz típusú transzformátorokhoz képest ez a termék öt alapvető előnnyel rendelkezik:

Teljesen réz tekercsek, kiváló vezetőképesség:Minden nagy- és kisfeszültségű tekercselés oxigénmentes rézrúddal húzott, zománcozott téglalap alakú rézhuzallal vagy rézfóliával történik. A réz fajlagos ellenállása (kb. 0,0172 Ω·mm²/m) sokkal alacsonyabb, mint az alumíniumé (kb. 0,0283 Ω·mm²/m). Ezért az azonos keresztmetszetű réztekercsek kisebb ellenállással, kisebb hőtermeléssel és nagyobb teljesítményátalakítási hatásfokkal rendelkeznek. A hosszú távú üzemeltetés során megtakarított villamosenergia-költség jóval meghaladja a kezdeti beruházási különbözetet.

1. szintű energiahatékonyság, megfelel a nemzeti kettős szén-dioxid-kibocsátási stratégiának:Az SCB13 veszteségszintet szigorúan úgy tervezték, hogy megfeleljen az 1. szintű nemzeti energiahatékonysági szabványoknak. Az üresjárati veszteségek körülbelül 10%-kal alacsonyabbak, mint az SCB12, a terhelési veszteségek pedig több mint 5%-kal alacsonyabbak. Egy évi 8000 órát üzemelő 1000 kVA-s transzformátor esetében ez évente több mint 10 000 jüant takarít meg az áramköltségekben, így 3-5 éven belül megtérül az árkülönbség a hagyományos transzformátorokhoz képest.

Epoxigyanta vákuumöntés, megbízható szigetelés:A tekercseket importált Huntsman (vagy azzal egyenértékű minőségű) epoxigyantával öntik és térhálósítják vákuum alatt, teljesen kiküszöbölve a légbuborékokat. A kikeményedett szigetelőréteg nagy mechanikai szilárdsággal, hőütésállósággal, repedésállósággal és nedvesség-/szennyeződésvédelemmel rendelkezik. A részleges kisülést 5 °C alatt szabályozzák, ami messze felülmúlja a nemzeti szabványokat.

Erős túlterhelési kapacitás, alkalmazkodik az ingadozó terhelésekhez:Természetes hűtés mellett 10%-os túlterhelés mellett is hosszú távon működik; léghűtéssel (ventilátorok telepítve) a kimeneti teljesítmény a névleges érték 120%-a fölé emelkedhet. Szezonális terhelési csúcsok esetén (pl. nyári klímahasználat) nincs szükség azonnali kapacitásnövelésre.

Nedvesség- és szennyeződésálló, erős környezeti alkalmazkodóképesség:Az epoxigyanta öntvény tekercsfelülete sima, sűrű és nem higroszkópos. Még a 100%-os relatív páratartalmú környezetben történő leállítás után is, előmelegítés nélkül, teljes terhelésen közvetlenül indulhat. Különösen alkalmas nedves vagy korrozív környezetben, például földalatti elosztó helyiségekben, tengerparti magas sótartalmú területeken és vegyi üzemekben.

Termékjellemzők

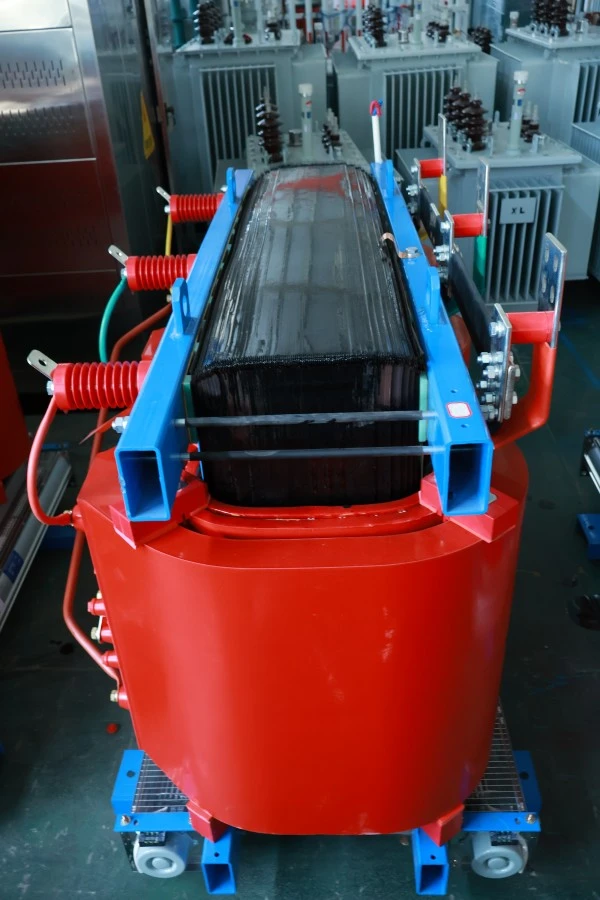

Magfelépítés: 45°-os, teljesen gérezett lépcsős laminálási technológiát használ, a magszárakat és a jármákat nagy szilárdságú kötőhevederek vagy lemezek rögzítik. A nagy áteresztőképességű szemcseorientált szilíciumacél (B30R090 vagy magasabb minőségű) alkalmazása minimalizálja a hiszterézis és az örvényáram veszteségeit.

Alacsony feszültségű tekercsek: Rézfóliával tekercselt, a végein gyanta véggyűrűkkel rögzítve. A rézfólia szélessége megegyezik a tekercselés magasságával, egyenletes tengelyirányú amper-eloszlást és rendkívül magas ellenállást biztosít a rövidzárlati elektromágneses erőkkel szemben. A rétegszigetelés előre impregnált DMD anyagot használ.

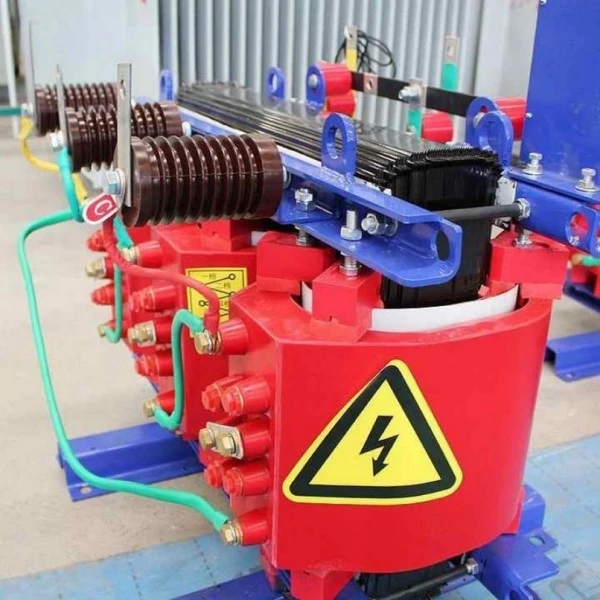

Nagyfeszültségű tekercsek: réteges szegmensekben tekercselve H osztályú zománcozott téglalap alakú rézhuzallal, az egyes rétegek közé gyantával öntve, robusztus üvegszállal megerősített epoxigyanta kompozit szigetelést képezve. A tekercs közepéből csapok vannak kivezetve az impulzusfeszültség-eloszlás javítása érdekében.

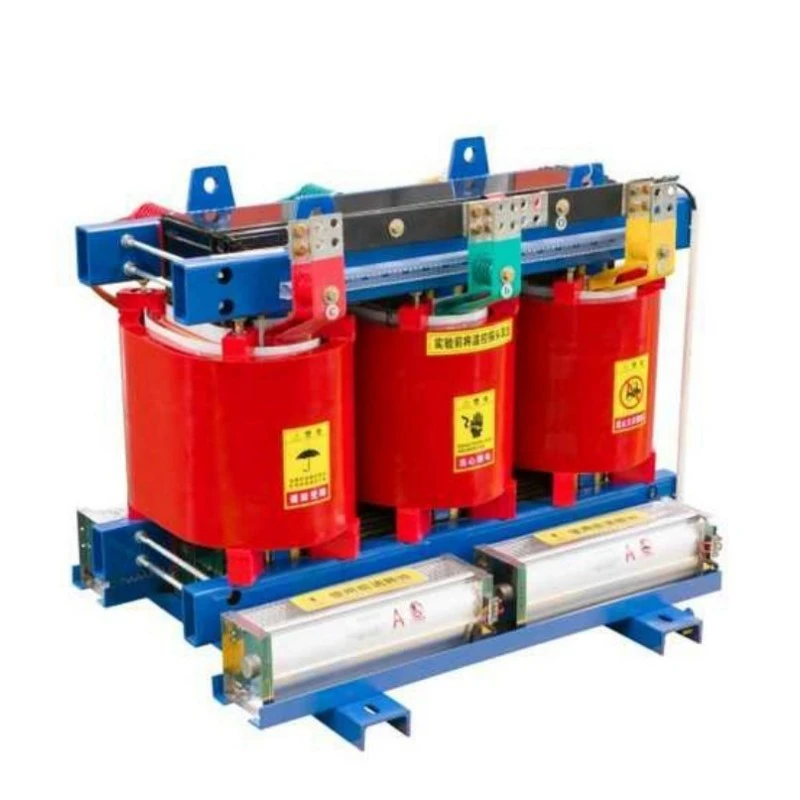

Hőmérséklet-szabályozó és védelmi rendszer: Minden fázistekercs előre beágyazott PT100 platina RTD-vel rendelkezik a valós idejű forró pontok hőmérséklet-felügyeletéhez. A hozzá tartozó intelligens hőmérséklet-szabályozó jellemzői: digitális tekercs hőmérséklet-kijelző, túlmelegedés riasztás (állítható alapjel), túlmelegedés kioldó kimenet és automatikus ventilátor indítás/leállítás (ha a kényszerített léghűtés opcionálisan fel van szerelve).

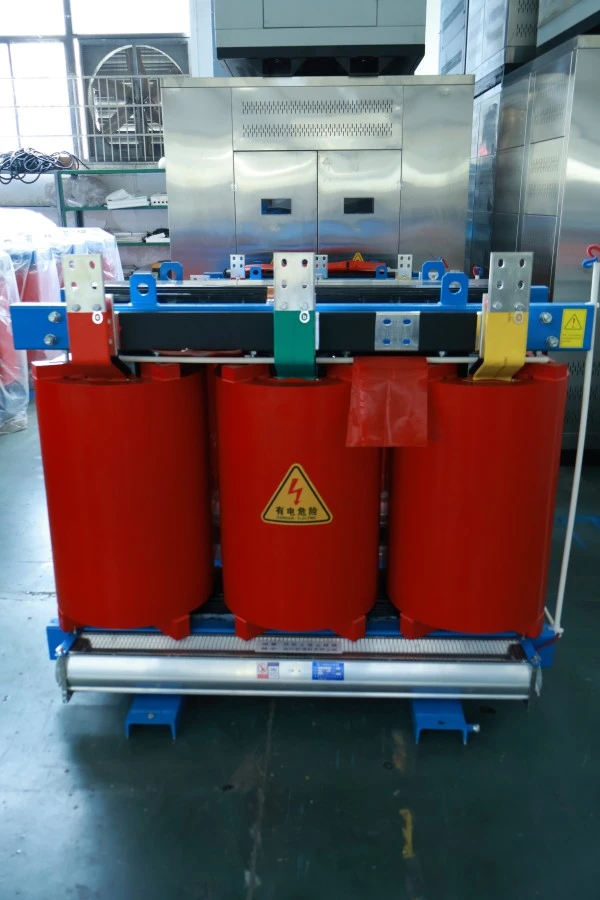

Tokozási opciók: Opcionális IP20 (szilárd tárgyak), IP23 (függőlegesen csöpögő víz) vagy IP40 (kis részecskék) védettségű burkolatok, rozsdamentes acélból, alumíniumötvözetből vagy porszórt hidegen hengerelt acélból. A házak szellőzőnyílásokkal és reteszelt ajtózárakkal rendelkeznek.

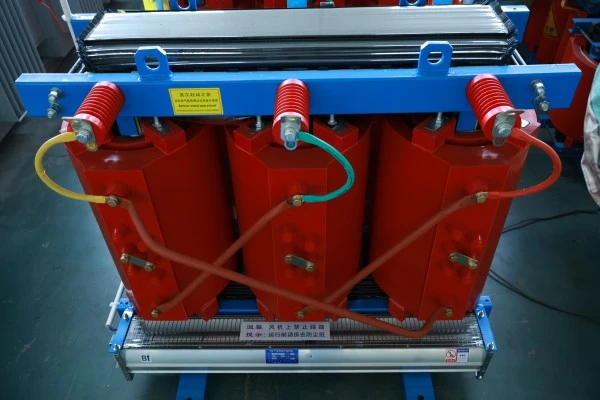

Csatlakoztatás és telepítés: A nagyfeszültségű oldalon szilikongumi teljesen árnyékolt/teljes szigetelésű kábelcsatlakozók vagy hagyományos csatlakozók találhatók; kisfeszültségű oldalon ónozott réz gyűjtősíneket használnak. A transzformátor alja csatornaacél alappal és görgőkkel van felszerelve a könnyű pozicionálás és mozgathatóság érdekében.

Termék alkalmazása

Az SCB13 réztekercseléses száraz típusú teljesítménytranszformátor ideális a következő forgatókönyvekhez:

Sokemeletes épületek és kereskedelmi központok: Alagsorba vagy berendezések padlózati elosztóhelyiségébe, liftek, HVAC, világítás és tűzvédelmi rendszerekbe telepítve. Nem gyúlékony tulajdonsága megfelel az épület tűzvédelmi előírásainak, az alacsony zajszint nem zavarja az emeleten lakókat.

Ipari és bányászati ​​vállalkozások : Áramelosztó rendszerek autógyártó üzemekben, elektronikai alkatrészgyárakban és precíziós megmunkáló műhelyekben. A teljesen rézből készült tekercsek ellenállnak a motor gyakori indításából/leállításából eredő áramlökéseknek, jó feszültségstabilitást biztosítva.

Megújuló energia : Fokozatú hálózati csatlakozás elosztott PV erőművekhez, segédtranszformátorok szélerőművekhez, leválasztó transzformátorok energiatároló rendszerekhez. A magas energiahatékonyság csökkenti az energiaátalakítási veszteségeket.

Közlekedési infrastruktúra: állomási transzformátorok metróállomásokhoz, tápegységek nagysebességű vasúti jelzőépületekhez, repülőtéri terminálok áramelosztó központjai, kikötői parti áramellátó rendszerek. A nedvességállóság és a rövidzárlatállóság megfelel a vasúti szállítás magas megbízhatósági követelményeinek.

Adatközpontok és kommunikációs bázisállomások: Tiszta, stabil áramellátást biztosítanak szerverek, kapcsolók és UPS rendszerek számára. A csendes működés (általában 55 dB alatt) nem zavarja az adatközpont személyzetét.

Gyártási részletek

Alacsony feszültségű rézfólia tekercselési eljárás

A kisfeszültségű tekercseket teljes szélességű rézfóliával tekercseljük speciális fóliatekercselő gépeken. A rézfólia élei lekerekítettek, hogy megakadályozzák a koronakisülést. Minden fordulatnál a DMD-vel előimpregnált szigetelőpapír automatikusan a rétegek közé kerül, és az online feszültségszabályozás biztosítja a rézfólia szoros feltekercselését. A tekercselés befejezése után a teljes szerelvényt egy epoxigyanta vákuumöntéshez szükséges öntőformába helyezzük, így monolitikus, hézagmentes szerkezetet alkotunk. Ez az eljárás több mint 30%-kal javítja az alacsony feszültségű tekercsek rövidzárlatállóságát a huzaltekercselésű szerkezetekhez képest.

Nagyfeszültségű szegmentált réteg tekercselés

A nagyfeszültségű tekercsek 4-6 szegmensre (palacsintára) vannak osztva, és mindegyik szegmens 2-4 rétegre van osztva. A szegmensek közötti csatornák (vagy légcsatornák) javítják a hőelvezetést, míg a rétegezés csökkenti a rétegközi feszültséget. A csapok meghatározott szegmensek meghatározott kanyarulataiból származnak, és különböző színű vezetékekkel vannak megjelölve. Minden csatlakozásnál argon ívhegesztést vagy hidegnyomásos hegesztést használnak a minimális érintkezési ellenállás biztosítása érdekében.

Core Noise Reduction Treatment

A mag laminálásának befejezése után a teljes magot vákuumnyomással impregnálják egy speciálisan kialakított zajcsökkentő szigetelő lakkal, amely csillapítja a mikrorezgéseket a szilícium acéllemezek között, valamint a lemezek és a szorító részek között. Magas hőmérsékletű szilikongumi párnákat helyeznek el a mag és a tekercsek, valamint a tekercsek és a szorító részek közé. Ezekkel a kezelésekkel az üresjárati zaj 55 dB alatt tartható (315 kVA és az alatt), ami egy háztartási hűtőszekrény zúgásához hasonlítható.

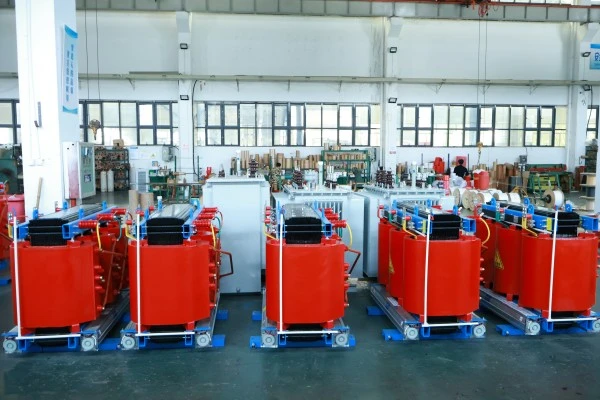

Átfogó gyári tesztelés

Minden SCB13 réztekercseléses száraz típusú teljesítménytranszformátor a gyár elhagyása előtt a következő teszteken esik át: tekercsellenállás mérése; feszültségviszony mérés és vektorcsoport ellenőrzés; rövidzárlati impedancia és terhelési veszteség mérése; üresjárati áram és üresjárati veszteség mérése; szigetelési ellenállás és dielektromos disszipációs tényező mérése; alkalmazott feszültségállósági vizsgálat; indukált feszültségállósági vizsgálat; részleges kisülési mérés. A tesztadatok automatikusan rögzítésre kerülnek, és a gyári vizsgálati jelentést a szállítmány mellé mellékeljük.

Termékparaméter (specifikáció)

Csomagolás és értékesítés utáni értékesítés

Csomagolás módja

1. A transzformátortest vízálló PE fóliával burkolva, a kritikus területek puha védőpárnával borítva.

2. Erős, export minőségű rétegelt lemez ládákba csomagolva raklapaljjal a targonca kezeléséhez.

3. Habosított poliuretán vagy méhsejt-karton párnázattal töltött ládák belseje a szállítási vibrációs károk elkerülése érdekében.

4. Egyértelmű jelölések a külső oldalon: súlypont, emelési pontok, nedvességálló, nem billen.

Értékesítés utáni szolgáltatás

1. Ingyenes jótállási időszak: 12 hónap a szállítás dátumától számítva.

2. A jótállási idő alatt a tervezési, anyag- vagy gyártási hibákból eredő meghibásodásokat cégünk díjmentesen megjavítja vagy kicseréli (beleértve az ésszerű szállítási költségeket is).
