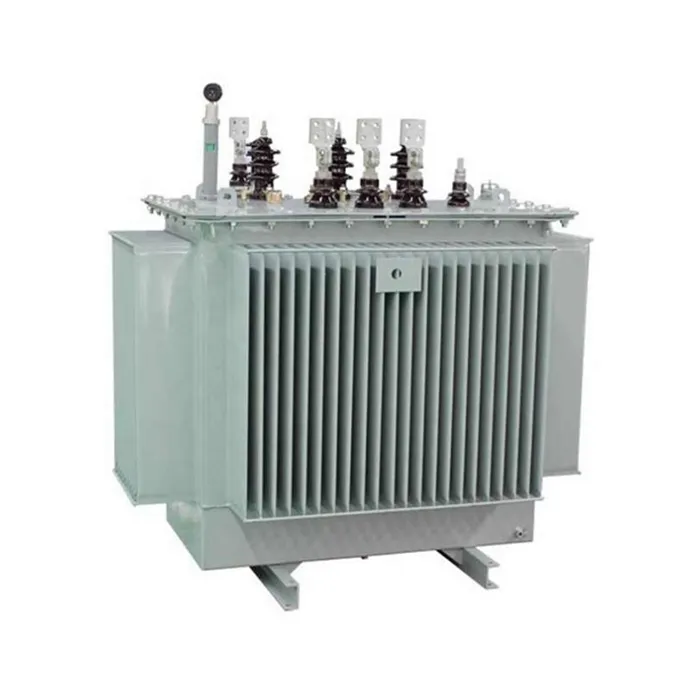

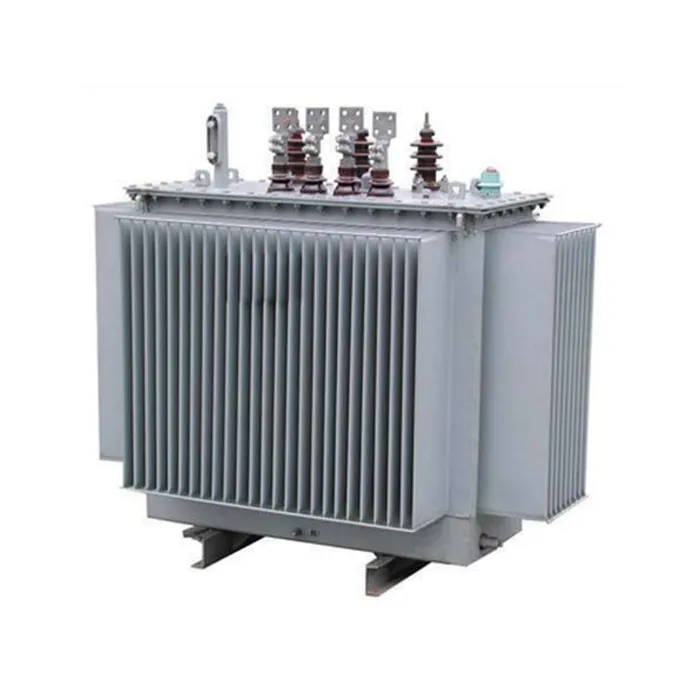

S9 háromfázisú, olajjal töltött kisfeszültségű transzformátor

Cégünk az S9 háromfázisú, olajjal töltött kisfeszültségű transzformátor vezető gyártója. Alacsony veszteségű kialakításával csökkenti a működési költségeket, kiváló rövidzárlat-gátló képességgel rendelkezik, és karbantartást nem igénylő teljesen tömített szerkezetet használ. A nagy megbízhatóságot kivételes költséghatékonysággal ötvözi, ideális választás az áramelosztási igényeihez.

Márka: Lugao Power Co., Ltd.
Tanúsítvány: ISO/CE/Típusvizsgálati jelentés

Kérdés küldése

termékleírás

Cégünk S9 háromfázisú, olajjal töltött kisfeszültségű transzformátora egy rendkívül megbízható tápegység, amelyet kifejezetten alacsony feszültségű áramelosztó rendszerekhez terveztek. A termék megvásárlásával olyan kiváló minőségű transzformátort kap, amely egyesíti a stabil teljesítményt a költséghatékonysággal, és széles körben alkalmazható ipari üzemekben, kereskedelmi épületekben és lakossági áramelosztási forgatókönyvekben. Ez a termék kiváló minőségű hidegen hengerelt szilikon acéllemezeket és nagy tisztaságú réz tekercseket használ. Optimalizált magszerkezete hatékonyan csökkenti a hiszterézist és az örvényáram-veszteséget, biztosítva a hosszú távú stabil és megbízható működést. Az olajba merülő szigetelő hűtőrendszer kiváló hőleadást és túlterhelési képességet biztosít, stabil kimeneti feszültséget tartva még feszültségingadozások vagy jelentős terhelésváltozások esetén is. A teljesen zárt szerkezet hatékonyan elszigeteli a külső nedvességet és szennyeződéseket, meghosszabbítja a berendezés élettartamát és csökkenti a karbantartási gyakoriságot.

Termékparaméter (specifikáció)

S9 sorozatú 11kV-os egyfázisú pólusú elosztó transzformátor
Értékelés (KVA)	Feszültségcsoport		vektor csoport	Impedancia feszültség	Veszteség		nem- terhelést jelenlegi (%)	Súly (kg)			(H × B × H) (mm) Külső dimenzió	Mérő függőleges/ vízszintes
Értékelés (KVA)	magas- Feszültség	Alacsony- feszültség	vektor csoport	Impedancia feszültség	Terhelés nélkül	terhelés	nem- terhelést jelenlegi (%)	Gép súlya	Olaj súlya	Bruttó súlya	(H × B × H) (mm) Külső dimenzió	Mérő függőleges/ vízszintes
5	13.8 13.2 11 10.5 10 6	0.4 0,415 0,433	Yyno Dyn11 Dyn5	4	0.07	0.35	4	50	45	145	550×450×800	400/350
10					0.09	0.40	3.5	70	55	185	550×450×800	400/350
20					0.11	0.52	3.0	110	60	235	660×505×850	400/350
30					0.13	0,63/0.	2.3	130	65	265	660×530×870	450/340
50					0.17	0,91/0,87	2.0	195	80	365	740×600×930	450/380
63					0.20	1.09/1.04	1.9	230	80	400	720×620×100	450/380
80					0.25	1,31/1,25	1.9	260	95	460	770×640×1030	450/430
100					0.29	1,58/1.	1.8	300	95	510	820×710×970	550/450
125					0.34	1,89/1.	1.7	335	115	585	1040×680×1080	550/470
160					0.40	2,31/2.	1.6	405	130	685	1090×670×1130	550/520
200					0.48	2,73/2.	1.5	490	150	810	1160×760×1090	550/520
250					0.56	3,2/3,05	1.4	565	170	935	1215×775×1180	650/550
315					0.67	3,83/3,65	1.4	655	200	1095	1345×890×1205	650/550
400					0.B0	4,52/4.	1.3	840	250	1385	1450×935×1240	650/550
500					0.96	5,41/5,15	1.2	935	235	1505	1410×970×1290	750/600
630				4.5	1.20	6.2	1.1	1100	330	1830	595×1040×1315	850/660
800					1.40	7.5	1.0	1360	370	2225	1765×1170×1350	850/660
1000					1.70	10.3	1.0	1455	475	2555	1855×1255×1490	850/660
1250					1.95	12.0	0.9	1715	545	3140	1885×1270×1590	850/660
1600					2.40	14.5	0.8	2095	630	3680	950×1620×2020	850/700
2000					2.80	19.8	0.8	2340	715	4190	2060×1740×2050	820/820
2500					3.30	23.0	0.7	2920	830	5100	2250×1800×210	1070/1070
Megjegyzés: Nagyfeszültség leágazási tartománya: ± 5%, ± 2 × 2,5%; Frekvencia: 50 Hz

A termék jellemzői és alkalmazása

Termékjellemzők

Energiahatékony és alacsony veszteség:Az előző S7 sorozathoz képest az S9 transzformátor átlagosan körülbelül 10%-kal csökkenti az üresjárati veszteséget, körülbelül 22%-kal csökkenti a terhelési veszteséget, és még jelentősebb, közel 46%-kal csökkenti az üresjárati áramot. Ez akkoriban országosan népszerűsített energiatakarékos termék volt.

Megbízható szerkezeti tervezés:

Mag:S9 olajba merülő transzformátor kiváló minőségű hidegen hengerelt szemcseorientált szilíciumacélból, teljesen ferde háromlépcsős átlapolt csuklómagszerkezettel, hatékonyan csökkenti a veszteséget és a zajt.

Tekercselések:A nagyfeszültségű tekercs többrétegű hengeres szerkezetet vesz fel, míg az alacsony feszültségű tekercs hengeres vagy javított spirális szerkezetet használ hosszirányú olajcsatornákkal, javítva a hőelvezetést és a mechanikai szilárdságot.

Rögzítési folyamat:Minden rögzítőelem önzáró, kilazulásgátló anyákat használ, és a mag pozicionáló szerkezete biztosítja a stabilitást a szállítás és a hosszú távú működés során, így nincs szükség a mag ellenőrzésére és az emelés karbantartására.

Teljesen lezárt szerkezet (S9-M sorozat):Az S9 elosztó transzformátor tartályt hullámlemezekkel tervezték, amelyek légzési funkciót biztosítanak az olajtérfogat-változások kompenzálására, kiküszöbölve a hagyományos konzervátort. Ez a teljesen zárt szerkezet teljesen elszigeteli a transzformátorolajat a külső levegőtől, hatékonyan megakadályozva az oxigén és a nedvesség bejutását, ezáltal késlelteti a szigetelőolaj öregedését.

Átfogó biztonsági védelem: S9 háromfázisú, olajjal töltött kisfeszültségű transzformátorolyan alkatrészekkel van felszerelve, mint a nyomáscsökkentő szelep, a hőmérő és a gázrelé, amelyek azonnal kiengedik a nyomást, ha a belső nyomás túl magas lesz, így biztosítva a berendezés biztonságos működését.

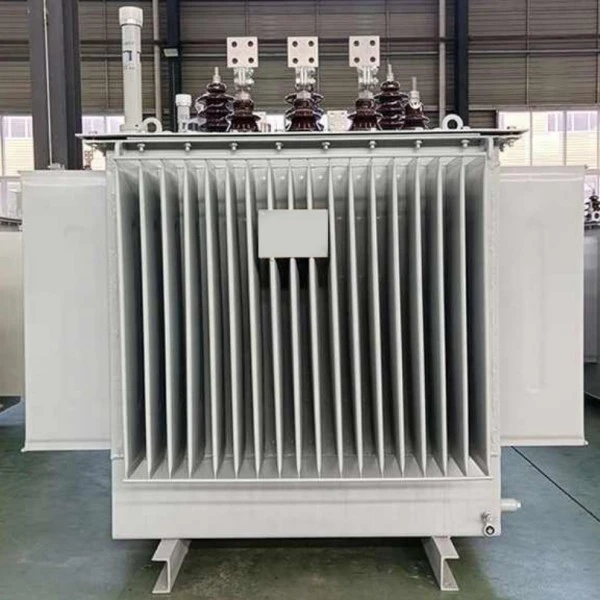

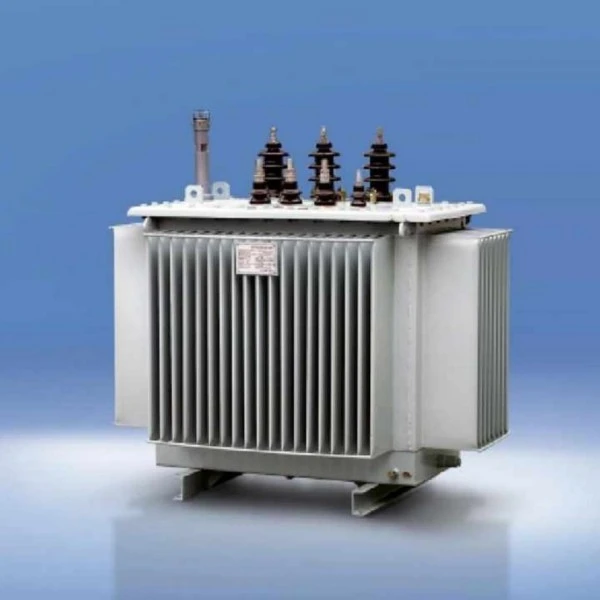

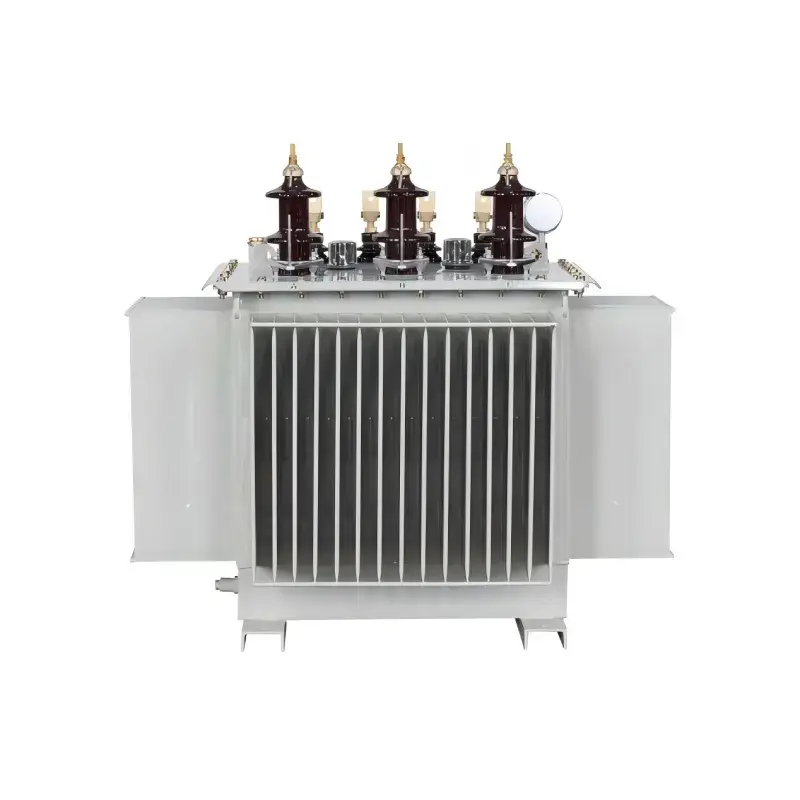

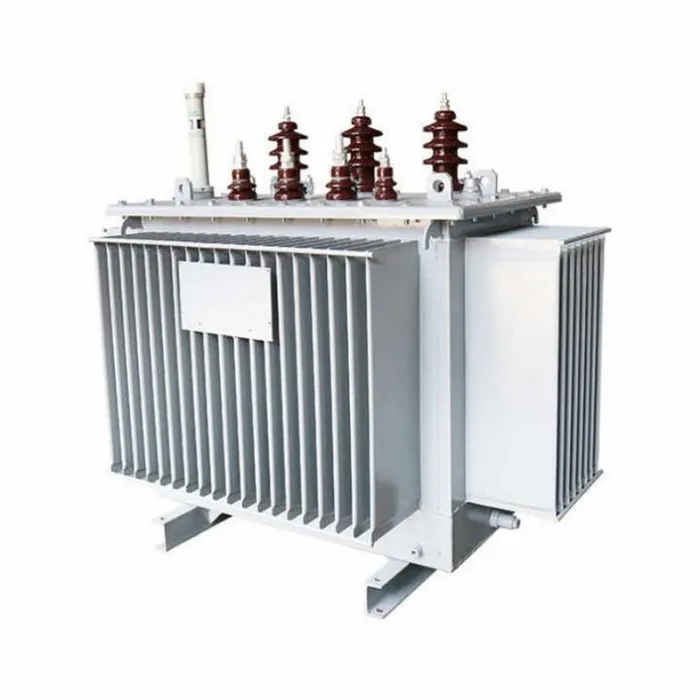

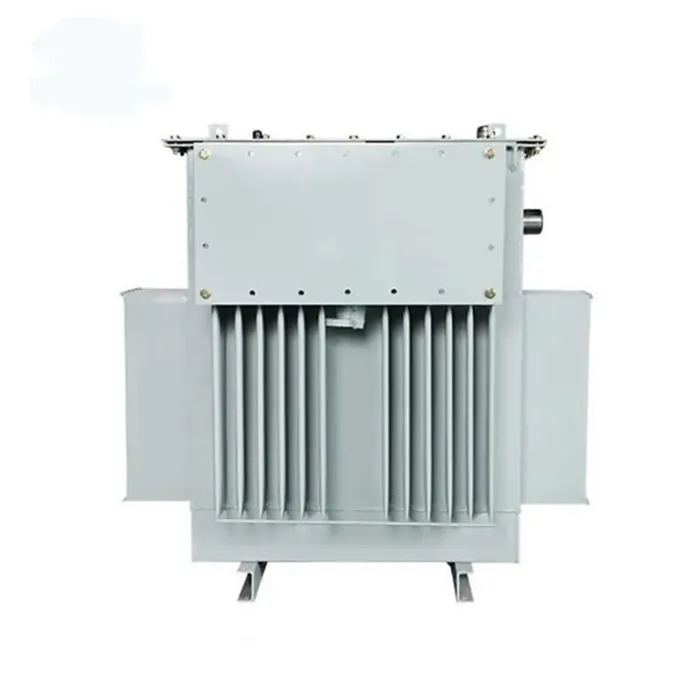

S9 Three Phase Oil Filled Low Voltage Transformer

A funkciók előnyei

Jelentősen csökkentett működési költségek:A fő előny az energiahatékonyságban rejlik. Az S7 sorozathoz képest az S9 termék üzemeltetési költségei körülbelül 19%-kal csökkennek, ami jelentős villamosenergia-megtakarítást eredményez a hosszú távú üzemeltetés során.

Magas működési megbízhatóság:A továbbfejlesztett tekercsvégi támasztékkal, az új szigetelőszerkezettel és a rövidzárlatálló kialakítással jelentősen megnő a hirtelen rövidzárlatokkal szembeni ellenálló képessége. Átment a hirtelen rövidzárlati teszteken egy országosan elismert vizsgálóközpontban, biztosítva a stabil működést még olyan kedvezőtlen körülmények között is, mint például a hálózat ingadozása.

Rendkívül alacsony karbantartási költségek:A teljesen tömített szerkezet szükségtelenné teszi a transzformátorolaj cseréjét annak normál élettartama alatt, ami nagymértékben csökkenti a karbantartási munkaterhelést és a költségeket.

Kiváló alkalmazkodóképesség és esztétikus kialakítás: The corrugated tank design not only improves heat dissipation efficiency but also results in a more compact and aesthetically pleasing product, reducing the installation footprint.

A termékek alkalmazkodnak a környezethez

Magasság	Nem haladja meg az 1000 métert
Maximális környezeti hőmérséklet	+40 ℃
Minimális környezeti hőmérséklet	-25 ℃
Maximális havi átlagos relatív páratartalom	90% (20 ℃-on)
A telepítés helyére vonatkozó követelmények	Nincs tűz- vagy robbanásveszély, nincs súlyos szennyezés, kémiai korrózió vagy heves vibráció; beltéri és kültéri telepítésre is alkalmas.

Alkalmazási forgatókönyvek

Az S9 háromfázisú, olajjal töltött kisfeszültségű transzformátorokat elsősorban olyan terminál-elosztó alkalmazásokban használják, ahol a 10 kV-os vagy 35 kV-os nagyfeszültségű villamos energiát 400 V-os alacsony feszültségű árammá kell alakítani. A konkrét forgatókönyvek a következők:

Zárt típus (S9-M sorozat): Különösen alkalmas olyan iparágakban, mint a kőolaj- és vegyipar. Ezek a környezetek jellemzően nagy mennyiségű olajat és vegyszert tartalmaznak; a teljesen tömített szerkezet hatékonyan elszigeteli a korrozív gázokat, védi a belső alkatrészeket és biztosítja a biztonságos működést.

Zárt típus (S9 sorozat):Széles körben használják ipari és bányászati vállalkozásokban, építkezéseken, lakóközösségekben, kereskedelmi központokban, repülőtereken, pályaudvarokon és más általános ipari és polgári épületekben áramelosztó csomópontként.

Infrastruktúra és mezőgazdaság:Általában metrókban, fúróplatformokon, olajkitermelő platformokon, valamint városi és vidéki mezőgazdasági hálózatokban használják, hogy stabil tápellátást biztosítsanak a különféle berendezések számára.

Gyártási részletek

A háromfázisú, olajjal töltött transzformátor a termék részleteit illetően kiterjedt optimalizáláson esett át. Az alapvető alkatrészek, például a mag, a tekercsek, az olajtartály és a kötőelemek kifinomult kialakítása révén alacsony veszteséget, nagy megbízhatóságot és karbantartást nem igénylő jellemzőket ér el.

Az alapkomponens szerkezete és folyamata

Alapkomponensek	Szerkezeti részletek és gyártási folyamat	Tervezési cél
Mag	Kiváló minőségű hidegen hengerelt, szemcseorientált szilikon acéllemezekből készült S9 olajbemerített transzformátor, 45°-os teljesen ferde háromszintű fuga laminált szerkezettel, lyukasztás és kötés nélkül, a magoszlop rögzítése félszáraz üvegszalaggal kötéssel vagy kötőfesték felhordásával történik.	Csökkentse a mágneses reluktancia és az örvényáram veszteségeit, csökkentse az üresjárati veszteségeket és az üresjárati áramot, és csökkentse az üzemi zajt.
tekercs (tekercselés)	Mind a nagyfeszültségű, mind a kisfeszültségű tekercsek kiváló minőségű oxigénmentes rézhuzalból készülnek. The high-voltage winding has a multi-layer cylindrical structure, while the low-voltage winding has a cylindrical or improved spiral structure (with longitudinal oil channels).	A vezetőképesség biztosítása és a hőelvezetési hatékonyság optimalizálása. A speciális tekercsszerkezet növeli a mechanikai szilárdságot, hogy ellenálljon a rövidzárlati áramlökéseknek.
üzemanyagtartály és tömítés	Az S9-M sorozat teljesen tömített, hullámos olajtartály szerkezettel rendelkezik. A hullámlemezek hőelvezetési és tágulási funkciókat is ellátnak, így nincs szükség olajkonzerválóra. Pácolás és foszfátozás után az olajtartályt három réteg alapozóval és egy réteg rozsdagátló festékkel vonják be.	Teljesen elszigeteli a transzformátorolajat a levegőtől, meggátolva a szigetelőolaj nedvesedését és oxidálódását, karbantartásmentes működést biztosít, és javítja a kültéri korrózióállóságot.
Szigetelő és rögzítési rendszer	Új szigetelőszerkezet került bevezetésre, és javul a tekercsvég támasztéka. Minden belső rögzítőelem önzáró anyákat használ, és egy karosszéria-pozícionáló szerkezet is hozzáadásra került.	A fokozott elektromos szilárdság és a rövidzárlat-tűrő képesség biztosítja, hogy az egység stabil maradjon, és ne lazuljon meg hosszan tartó vibráció hatására szállítás és működés közben, így a karbantartást a mag felemelése nélkül éri el.
Biztonsági védelmi összetevők	Nyomáscsökkentő szeleppel, jelzőhőmérővel és gázrelével felszerelt; új típusú kettős tömítésű függőleges fokozatkapcsolót alkalmaz.	A nyomáscsökkentő szelep gyorsan felszabadítja a nyomást túlzott belső hibanyomás esetén, megakadályozva az olajtartály deformálódását vagy szétrepedését. A fokozatkapcsoló kettős tömítésű kialakítása kiküszöböli az olajszivárgást a nyomásszabályozási pozícióban.

GYIK

Mi az az S9 háromfázisú, olajba merülő elosztó transzformátor?

Az S9 háromfázisú, olajba merülő elosztótranszformátor egy olyan áramelosztó eszköz, amely a középfeszültségű villamos energiát (például 6 kV, 10 kV, 11 kV vagy 13,8 kV) alacsony feszültségű villamos energiává (0,4 kV, 0,415 kV vagy 0,433 kV) csökkenti. Széles körben használják ipari üzemekben, kereskedelmi épületekben, lakóközösségekben, bányatelepeken, mezőgazdasági elektromos hálózatokban és közüzemi elosztórendszerekben.

Testreszabható az S9 olajbemerített transzformátor feszültségviszonya?

Igen. A Lugao testreszabhatja a feszültségarányt a helyi hálózat és a projekt követelményei szerint. A gyakori opciók közé tartozik a 10kV/0.4kV, 11kV/0.415kV, 13.8kV/0.4kV és egyéb testreszabott feszültségkombinációk. A vektorcsoport, a csapolási tartomány, a frekvencia és a tartozékok is testreszabhatók.

Milyen teljesítménytartomány érhető el ehhez a transzformátorhoz?

Az S9 olajmerítésű elosztó transzformátor a projekt követelményeinek megfelelően különböző névleges kapacitással szállítható. A közös kapacitások közé tartozik az 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA és 2500kVA. Kérjük, vegye fel a kapcsolatot a Lugao-val a terhelési igény alapján megfelelő modell kiválasztásához.

Mi a különbség az S9 és az S11 olajbemerített transzformátorok között?

Az S9 sorozathoz képest aS11 sorozatáltalában kisebb üresjárati veszteséggel és jobb energiatakarékos teljesítménnyel rendelkezik. Az S9 transzformátort még mindig széles körben használják számos elosztási projektben stabil működése, kiforrott kialakítása és költséghatékonysága miatt. A végső kiválasztás a projekt költségvetésétől, a hatékonysági követelményektől, a helyi szabványoktól és a működési feltételektől függ.

Az S9 olajtöltésű transzformátor alkalmas kültéri telepítésre?

Igen. Az S9 olajtöltésű transzformátor kültéri telepítésre is tervezhető. Felszerelhető zárt olajtartállyal, korróziógátló bevonattal, nyomáscsökkentő szeleppel, hőmérővel, olajszintjelzővel és egyéb védelmi tartozékokkal a projekt követelményeinek megfelelően. Kíméletlen környezet esetén árajánlat benyújtása előtt adja meg a tengerszint feletti magasságot, a környezeti hőmérsékletet, a páratartalmat és a szennyezettségi szintet.

Milyen hűtési módot használ ez a transzformátor?

Az S9 olajba merülő elosztó transzformátor általában ONAN hűtést használ, ami Oil Natural Air Natural hűtést jelent. A transzformátorolaj természetesen kering a tartályban, hogy átadja a hőt, míg a tartály külső felülete a természetes levegőhűtés révén elvezeti a hőt.

Biztosíthat-e a Lugao OEM vagy testreszabott transzformátor szolgáltatást?

Igen. A Lugao OEM- és testreszabott transzformátorszolgáltatásokat nyújt. A testreszabási lehetőségek közé tartozik a névleges kapacitás, a feszültségarány, a frekvencia, a vektorcsoport, a megcsapolási tartomány, a burkolat kialakítása, a transzformátor tartozékok, a festés színe, az adattábla és a csomagolási követelmények.

Termék értékesítés utáni szolgáltatás

1. A transzformátor helyszíni beszerelése és üzembe helyezése után garantáltan szivárgásmentes lesz, a festék pedig garantáltan nem hámlik le és nem fakul. 5 év garanciát vállalunk; a jótállási időn belül a normál használat során fellépő minőségi problémákra a garancia vonatkozik.

2. Minden termékre élethosszig tartó szerviz vonatkozik, biztosítva a terméktartozékok teljességét.

3. Az élettartam nem kevesebb, mint 30 év.

4. Berendezés meghibásodása esetén a szállító a vevő értesítésének kézhezvételétől számított egy órán belül válaszol, belföldön pedig 24 órán belül a helyszínre küldi a műszaki személyzetet.

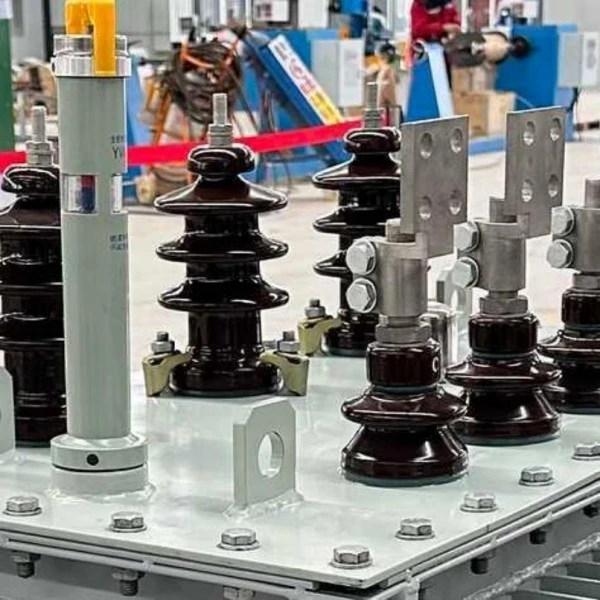

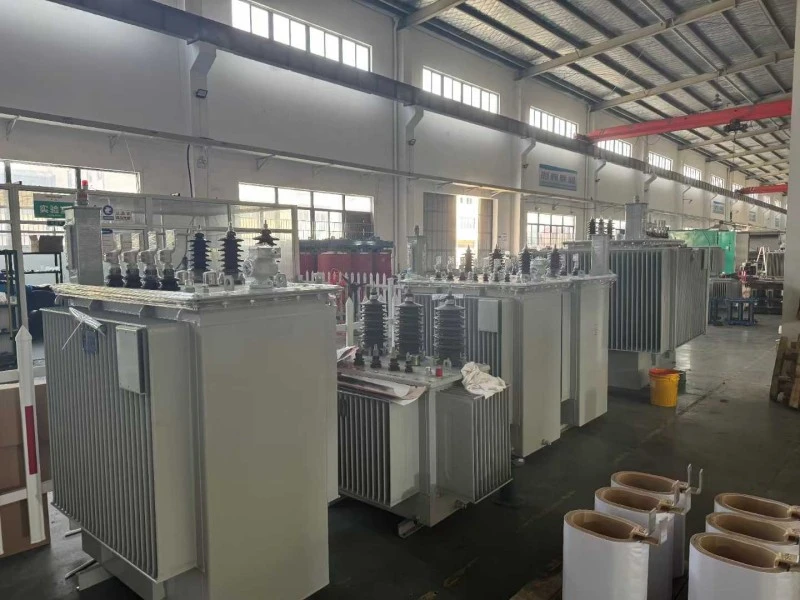

S9 Three Phase Oil Filled Low Voltage Transformer

Szolgáltatási kötelezettségvállalás

1. Termékeinket szigorúan az ISO9001-2015 minőségirányítási rendszer követelményeinek megfelelően gyártjuk, biztosítva a 100%-os termékminőséget a gyár elhagyása előtt.

2. Cégünk átfogó értékesítés előtti, értékesítési és értékesítés utáni szolgáltatást nyújt az ügyfelek elégedettségének biztosítása érdekében.

1. Cégünk 60 hónap garanciát vállal. Bármilyen minőségi probléma esetén díjmentesen megjavítjuk vagy kicseréljük a terméket, ezzel biztosítva a vásárlók 100%-os elégedettségét.

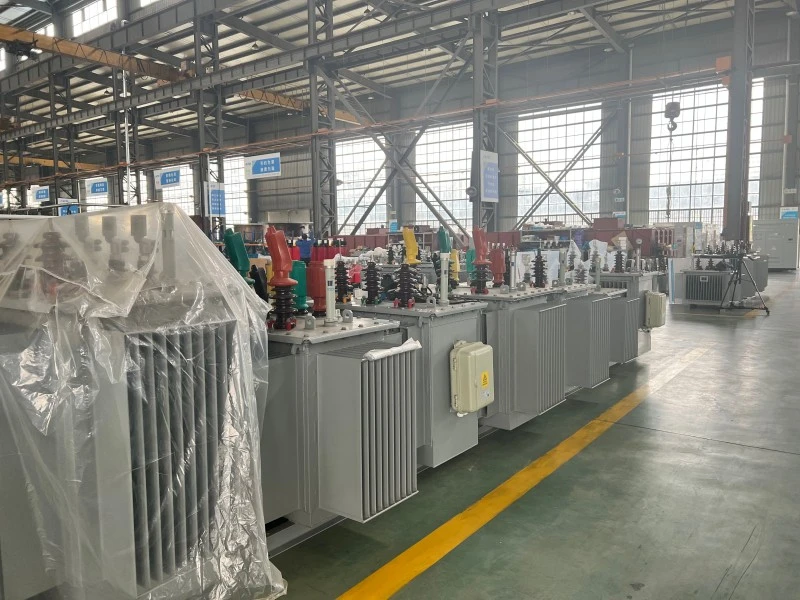

Lugao's ISO9001 production workshop
