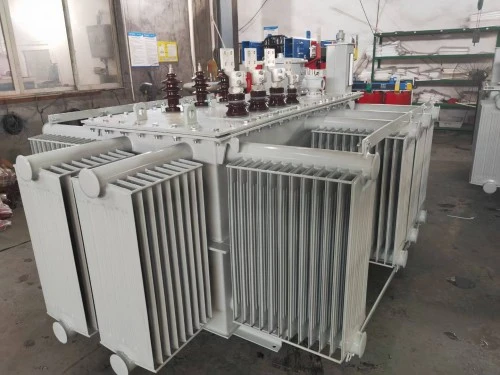

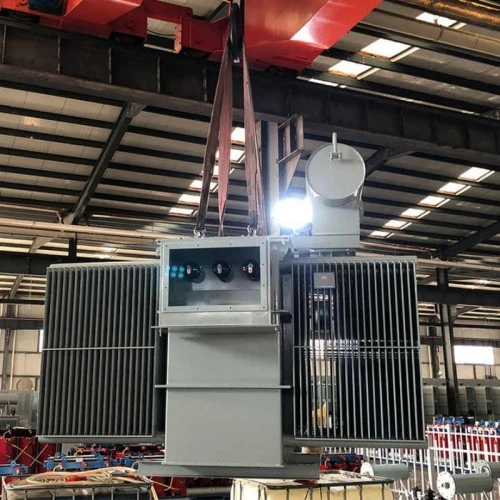

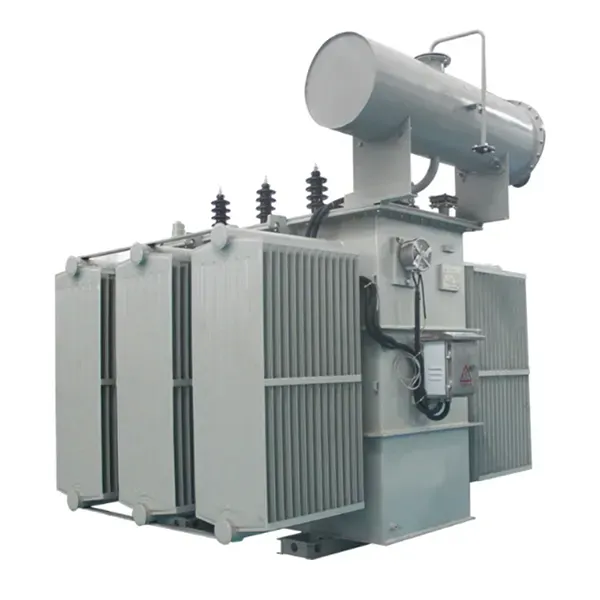

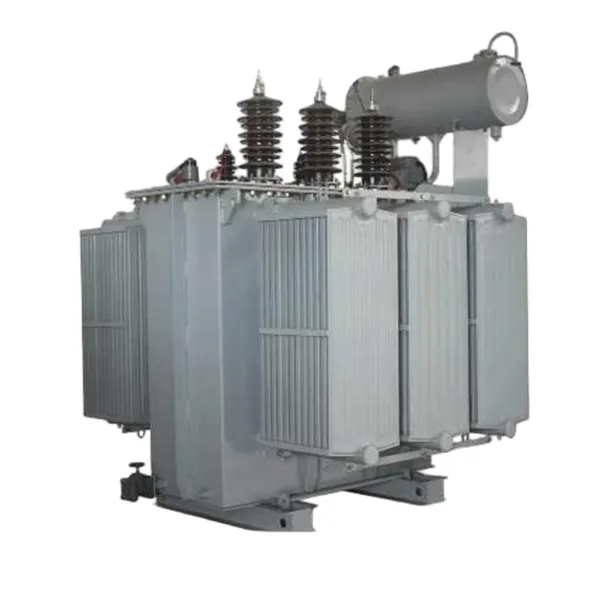

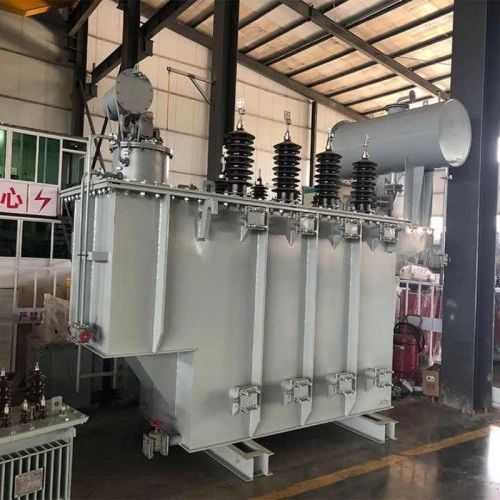

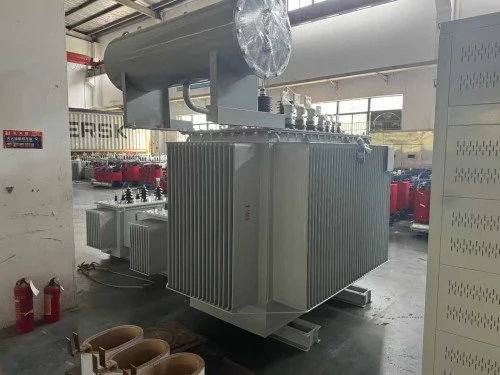

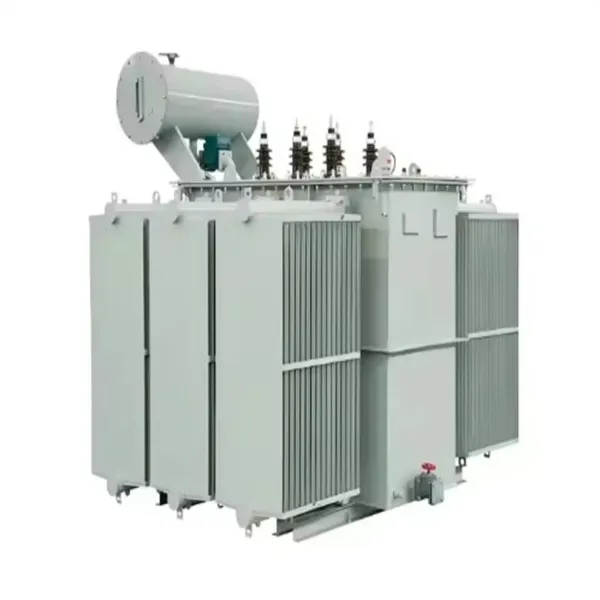

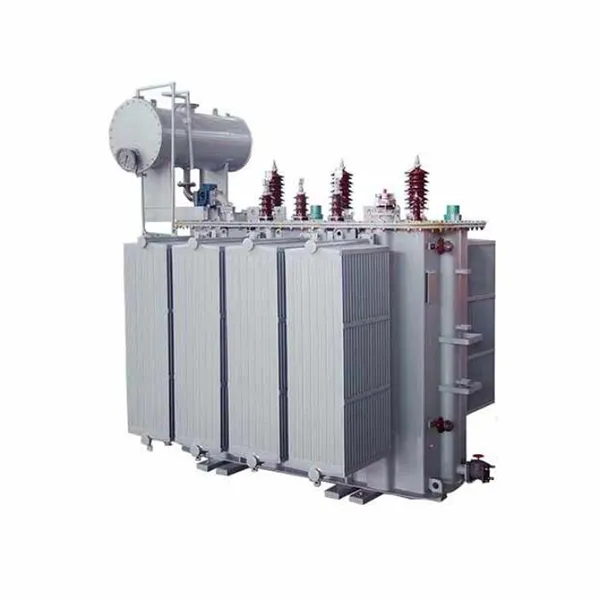

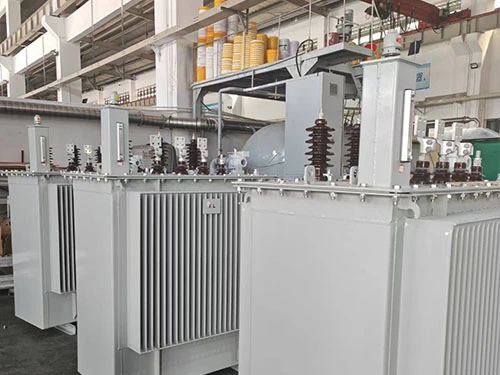

Két tekercses egyfázisú olajba merülő ONAN transzformátor

A két tekercses, egyfázisú olajba merülő ONAN transzformátor a hagyományos, mégis rendkívül megbízható teljesítményátalakítási technológia csúcsát képviseli. atLugao Power Co., Ltd.,megértjük, hogy minden elektromos elosztó hálózat gerince a transzformátorok robusztusságában rejlik. Ezt a modellt kifejezetten arra tervezték, hogy csökkentse vagy növelje a feszültséget két különálló elektromos áramkör között primer és szekunder tekercs konfigurációval, amelyeket nagy áteresztőképességű szilíciumacél mag választ el.

Az "ONAN" (Oil Natural Air Natural) elnevezés azt jelenti, hogy ez a készülék természetes konvekciós folyamaton alapul. A szigetelőolaj természetesen kering, ahogy felmelegszik, és hőenergiát ad át a tartály falaihoz, amely aztán a környező levegőben eloszlik. Így nincs szükség külső hűtőventilátorokra vagy szivattyúkra, így a transzformátor nemcsak csendes, hanem lényegesen kevésbé hajlamos a mechanikai meghibásodásokra is.

Az automatikus transzformátorokkal ellentétben a két tekercses egyfázisú olajba merülő ONAN transzformátorunk teljes elektromos leválasztást biztosít az elsődleges és a szekunder oldal között. Ez a galvanikus leválasztás kritikus fontosságú a biztonság szempontjából, hatékonyan szűri a harmonikusokat, és megvédi az érzékeny downstream berendezéseket a tranziens túlfeszültségektől. Akár nagyfeszültségű átviteli alállomásokhoz, akár kereskedelmi komplexumok bejárati transzformátoraként használják, ez az egység kivételes rövidzárlati ellenállást és hőteljesítményt garantál.

Termékparaméter (specifikáció)

A Lugao Power Co., Ltd. ezeket az egységeket nagymértékben testreszabva gyártja, hogy megfeleljenek az adott hálózati követelményeknek. Alább találhatók a szabványos műszaki adatok:

A termék jellemzői és alkalmazása

K: Miért válassza a Two Winding kialakítást az automatikus transzformátor helyett?

1. Fizikai és elektromos leválasztást biztosít a nagyfeszültségű és kisfeszültségű áramkörök között.

2. Megakadályozza, hogy a túlfeszültség (pl. villámlás) átkerüljön a másodlagos oldalra.

3. Elengedhetetlen a lakossági, ipari ellenőrzési és egészségügyi létesítmények biztonságához.

4. Jobb feszültségszabályozást kínál ingadozó terhelések mellett.

K: Miért használjunk ONAN hűtést a kényszerhűtés helyett?

1. Nincsenek mozgó alkatrészek (nincs ventilátor, nincsenek szivattyúk) – nulla a segédrendszer meghibásodásának kockázata.

2. Ideális távoli helyeken, korlátozott karbantartási hozzáféréssel.

3. Csendes működés – zajérzékeny környezetben használható.

4. Az élettartam minimális beavatkozás mellett gyakran meghaladja a 25 évet.

K: Hogyan biztosítja a Lugao Power mag és tekercs minőségét?

1. CRGO szilíciumacélt használ lépcsőzetes magszerkezettel.

2. Közel 20%-kal csökkenti az üresjárati veszteségeket a szabványos egymásra helyezett magokhoz képest.

3. Tekercsek nagy vezetőképességű rézből vagy alumíniumból, egyenletesen tekercselve.

4. Minden egység hőfutási és indukált túlfeszültségi teszten esik át, mielőtt elhagyná a gyárat.

Konkrét alkalmazási forgatókönyvek

1. Vidéki közüzemi elosztás: Villamos vezetékek kiterjesztése a mezőgazdasági szivattyúkra és a távoli gazdaságokra.

2. Vasúti jelzés: Megbízható áramellátás biztosítása a pálya menti berendezések számára.

3. Lakossági komplexumok: A középfeszültség 120V/240V-ra csökkentése családi házaknál vagy sokemeletes épületeknél.

4. Ipari világítás: Nagy teljesítményű ipari világítási rácsok táplálása.

5. Megújuló integráció: Kapcsolódás szoláris inverterekkel izolált egyfázisú terhelések táplálására.

Gyártási részletek

1. Mag és tekercselés felépítése

A két tekercses egyfázisú olajba merülő ONAN transzformátor szíve a magjában rejlik. A Lugao Power nagy áteresztőképességű CRGO acélból készült, precízen vágott, gérbevágott magot alkalmaz. Ez a kialakítás minimalizálja a légrést, jelentősen csökkentve a mágnesező áramot és a zajt. A tekercsek koncentrikusan vannak elhelyezve – az LV tekercs közelebb van a maghoz, a nagyfeszültségű tekercs pedig köré van tekerve. Ez az elrendezés optimalizálja az elektromágneses csatolást és a mechanikai szilárdságot.

2. Insulation and Tank

Kiváló minőségű transzformátorolajat (kérésre ásványolajat vagy természetes észtert) használunk, amely dielektromos szigetelőként és hűtőközegként is szolgál. A tartály nagy teherbírású acélból készül, ötlépcsős felületkezelési eljárással van bevonva: zsírtalanítás, foszfátozás, alapozás, közbenső bevonat és végső fedőbevonat UV-álló festékkel. Ez biztosítja a korrózióval szembeni ellenállást tengerparti vagy nedves környezetben.

3. Minőségbiztosítás és tanúsítványok

Minden egység az ISO 9001:2015 szabvány szerint készül. Tesztelési protokolljaink a következőket tartalmazzák:

1. Rutin tesztek: Tekercsellenállás mérés, feszültségviszony vizsgálat, üresjárati veszteség és árammérés, rövidzárlati impedancia és dielektromos vizsgálatok.

2. Típustesztek: Hőmérséklet-emelkedési teszt, villámimpulzus-teszt (LI) és rövidzárlat-ellenállási teszt.

3. Olyan tanúsítványokkal rendelkezünk, amelyek megfelelnek az olyan globális szabványoknak, mint az IEC 60076 és az ANSI/IEEE C57.12.00, biztosítva, hogy transzformátorainkat elfogadják a nemzetközi piacokon.

Miért válassza a Lugao Powert? (Versenytárs összehasonlítása)

Amikor két tekercses egyfázisú olajba merülő ONAN transzformátort vásárolunk, a piac telített az alacsony költségű opciókkal, amelyek kompromisszumot jelentenek az anyagminőség terén. A Lugao Power Co., Ltd. miért különbözik egymástól:

Elkötelezettségünk: Nem csak transzformátorokat árulunk; mérnöki megoldásokat kínálunk. Technikai csapatunk segítséget nyújt az impedancia számításokban, a fokozatkapcsoló konfigurációkban és a telepítési útmutatásban. A Lugao Power segítségével egy kéttekercses, egyfázisú, olajba merülő ONAN transzformátort kap, amely folyamatosan alacsonyabb teljes birtoklási költséget (TCO) biztosít a csökkentett karbantartási igények és a magasabb energiahatékonyság miatt.

Alkalmazási esettanulmány: Vidéki villamosítási projekt

2024 második negyedévében egy délkelet-ázsiai önkormányzati szolgáltató gyakran szembesült az importált száraz típusú transzformátorok villámhullámok miatti meghibásodásával. Áttértek a Lugao Power két tekercses, egyfázisú olajba merülő ONAN transzformátor egységeire (50 kVA, 11 kV/230 V).

Eredmények:

1. Csökkentett hibaarány: 0% meghibásodási arány két monszun szezonban.

2. Hőteljesítmény: Az ONAN hűtés 15°C-kal alacsonyabb tekercselési hőmérsékletet tartott, mint az előző egységek 90%-os terhelés mellett.

3. Karbantartás: A közszolgáltató a robusztus olajvédő rendszernek köszönhetően nulla karbantartási beavatkozásról számolt be.

Csomagolás és Szállítás

Megértve, hogy a logisztika ugyanolyan kritikus lehet, mint a gyártás, a Lugao Power biztosítja, hogy minden kéttekercses egyfázisú olajba merülő ONAN transzformátor a globális szállításhoz legyen csomagolva.

Csomagolás: Az egységeket kiváló minőségű szigetelőolajjal töltve szállítjuk. Exporthoz fa ládákat (ISPM 15 tanúsítvánnyal) vagy acélkereteket használunk védőburkolattal. A túlfeszültség-levezetőket és a perselyeket külön csomagolják ütéselnyelő habba, hogy megakadályozzák a szállítás során keletkező károkat.

Dokumentáció: Minden szállítmány tartalmaz egy átfogó kézikönyvet, tesztjelentéseket és telepítési diagramokat.

Átfutási idő: A standard egységek 20--25 munkanapon belül elérhetők. Egyedi megrendelés esetén 30-35 nap szükséges.

Rakodási kikötő: Ningbo.

Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Használható ez a transzformátor kültéren, szélsőséges hőmérsékleten?

V: Abszolút. Az ONAN hűtőrendszert -25°C és +50°C közötti környezeti hőmérséklet kezelésére tervezték. Extrém környezetben (sivatagi vagy sarkvidéki) a Lugao Power ennek megfelelően tudja beállítani az olajmennyiséget és a tartály hűtőjének kialakítását. A robusztus tartálybevonat biztosítja az UV- és nedvességállóságot, így a két tekercses egyfázisú olajba merülő ONAN transzformátor ideális oszlopra szerelhető vagy talajszintű kültéri telepítésekhez.

Q2: Mennyi ennek a transzformátornak a tipikus élettartama?

V: Megfelelő telepítéssel és időszakos olajteszttel a működési élettartam általában 25 és 30 év között van. A mag és a tekercsek olyan termikus osztályba vannak tervezve, amely 30 éves szigetelési élettartamot tesz lehetővé névleges terhelés mellett. A Lugao Power szabványos 5 éves gyártási garanciát kínál, kiterjesztett szervizszerződésekkel.

3. kérdés: Biztosítanak fokozatkapcsolókat a feszültségszabályozáshoz?

V: Igen. Az alkalmazástól függően áramkörön kívüli csapkapcsolókat (OCTC) és terhelés alatti csapkapcsolókat (OLTC) egyaránt kínálunk. A szabványos elosztáshoz feszültségmentes csapokat (+/- 2,5% vagy 5%) integrálunk, hogy kiigazítsuk a hálózat ingadozásait. Ha két tekercses egyfázisú olajba merülő ONAN transzformátort vásárol állandó feszültséget igénylő érzékeny ipari berendezésekhez, akkor OLTC rendszert tudunk telepíteni.

5. kérdés: Mi a különbség a szabványos transzformátor és az Ön által kínált „Heavy Duty” változat között?

V: Szabványos egységeink kereskedelmi és általános lakossági használatra készültek. A "Heavy Duty" változatunk aKét tekercses egyfázisú olajba merülő ONAN transzformátormegnövelt réz keresztmetszetű, megerősített magkerettel és magasabb minőségű szigetelőolajjal (Natural Ester) rendelkezik, amely akár 150%-os ciklikus túlterhelésnek is ellenáll rövid ideig. Ideális hegesztési alkalmazásokhoz, bányászati ​​berendezésekhez vagy mezőgazdasági terhelésekhez, ahol nagy az indítóáram.

Lépjen kapcsolatba a Lugao Power Co., Ltd.-vel még ma

Biztosítsa az elektromos hálózat folytonosságát. Válassza ki a két tekercses egyfázisú olajba merülő ONAN transzformátor tartósságát, hatékonyságát és biztonságát. Árajánlatokhoz, műszaki rajzokhoz vagy tömeges rendelési engedményekhez használja az alábbi kérdőívet.
