Hogyan szünteti meg a száraz típusú transzformátor az olajszivárgás kockázatát?

Egy szingapúri kórház alagsorában egy transzformátorszoba található a fő elektromos kapcsolóberendezés mellett. A szoba tiszta, száraz, szagtalan. A szabványos füstérzékelőkön kívül nincsenek elválasztó gátak, olaj-víz leválasztók és tűzoltó rendszerek. Ez nem szabályozási felügyelet; ez egy tudatos tervezési döntés, amelyet a száraz típusú transzformátor használata tesz lehetővé. Hagyományos olajjal töltött transzformátorban ugyanabban a helyiségben egy tömített padlóra van szükség a szivárgások elkerülésére, egy tűzálló burkolatra az olajtűz kockázatának csökkentése érdekében, valamint egy szellőzőrendszerre a hő és a füst kezelésére. A száraz típusú transzformátor kiküszöböli ezeket a követelményeket azáltal, hogy magát az olajat is megszünteti. Ez nem csak kényelem; ez alapvető változás az elektromos biztonság tervezésében.

A kérdés, hogyan aSzáraz típusú transzformátorAz olajszivárgás kockázatának kiküszöbölése lényegében az a kérdés, hogy mi helyettesíti az olajat. Az olajjal töltött transzformátorban az olaj két kritikus funkciót lát el: szigeteli a tekercseket és hűti azokat. Ha az olaj szivárog, mindkét funkció sérül, ami túlmelegedéshez, szigetelési hibához és potenciálisan katasztrofális meghibásodáshoz vezethet. A száraz típusú transzformátor ugyanazokat a szigetelési és hűtési funkciókat éri el szilárd anyagok és levegő révén. A tekercsek tömör szigetelőrendszerbe vannak tokozva, jellemzően öntött epoxigyanta vagy vákuumnyomással impregnált (VPI) anyagok. A hűtés természetes légkeringtetéssel vagy kényszerített léghűtéssel történik. Mivel nincs szivárgó folyadék, az olajszivárgás kockázata nemcsak csökken; teljesen megszűnik. Ez a cikk azokat a tervezési, anyagokat és tervezési jellemzőket mutatja be, amelyek a száraz típusú transzformátort kiváló választássá teszik olyan alkalmazásokhoz, ahol elfogadhatatlan az olajszivárgás kockázata.

Tartalomjegyzék

• 1. Az olajszivárgás anatómiája: Hol hibáznak az olajjal töltött transzformátorok?
• 2. Öntött műgyanta szigetelés: az olajat helyettesítő szilárd gát
• 3. VPI technológia: Amikor a tekercs szigeteléssé válik
• 4. Hűtés folyadék nélkül: Hogyan működik a levegő az olajjal
• 5. Biztonsági és környezetvédelmi eset száraz típusú transzformátorokhoz
• 6. Gyakran Ismételt Kérdések (GYIK)
• 7. Következtetés

1. Az olajszivárgás anatómiája: Hol hibáznak az olajjal töltött transzformátorok?

Ahhoz, hogy megértsük, miért jobb a száraz típusú transzformátor, hasznos megérteni azokat a konkrét meghibásodási pontokat, amelyek a hagyományos transzformátorok olajszivárgásához vezetnek. Az olajjal töltött transzformátor egy acéltartályból, egy magból, tekercsekből, szigetelésből, perselyekből, tömítésekből és szelepekből álló komplex összeállítás. Ezen összetevők mindegyike potenciális szivárgási útvonalat jelent. A transzformátor élettartama során az olaj hőciklusnak van kitéve, ami a tartály és az alkatrészek kitágulását és összehúzódását okozza. Ez a ciklikus mozgás a tömítések összenyomódását és ellazulását okozhatja, végül elveszítve tömítőerejüket. Maga az olaj lebomolhat, savakat és iszapot képezve, amelyek megtámadják a tömítéseket és a tartályt. A hegesztési varratok kifáradási repedéseket okozhatnak. A szelepek és a perselyek meglazulhatnak. Maga a tartály pedig korrodálódhat, különösen nedves vagy korrozív környezetben. Az alábbi táblázat összefoglalja az olajjal töltött transzformátorok leggyakoribb olajszivárgási pontjait.

Az olajszivárgás következményei nem korlátozódnak a szigetelő- és hűtőfolyadék elvesztésére. Az olajszivárgás csúszásveszélyt okoz a padlón, környezetbe jutva szennyezi a talajt és a talajvizet, és növeli a tűzveszélyt, ha az olaj gyújtóforrással érintkezik. Beltéri telepítéseknél az olajgőz felgyülemlése veszélyt jelenthet a személyzet egészségére. Az olajszennyezés felszámolásának, a szennyezett talaj ártalmatlanításának és a transzformátor javításának költsége jelentős lehet. Egyes joghatóságokban az olajszivárgásért kiszabott bírságok súlyosak lehetnek. Ezért fordul sok létesítményvezető és mérnök a száraz típusú transzformátorhoz, amely teljesen kiküszöböli ezeket a kockázatokat.

atLugao Power Co., Ltd., több mint két évtizede gyártunk transzformátorokat, és első kézből láttuk az olajszivárgással kapcsolatos költségeket és kockázatokat. Üzemünk olajjal töltött és száraz típusú transzformátorokat is gyárt, és elkötelezettek vagyunk amellett, hogy segítsünk ügyfeleinknek kiválasztani a megfelelő technológiát az adott alkalmazáshoz. Beltéri telepítésekhez, érzékeny környezetekhez és olyan helyekhez, ahol a tűzbiztonság a legfontosabb, a száraz típusú transzformátor gyakran a kiváló választás.

2. Öntött műgyanta szigetelés: az olajat helyettesítő szilárd gát

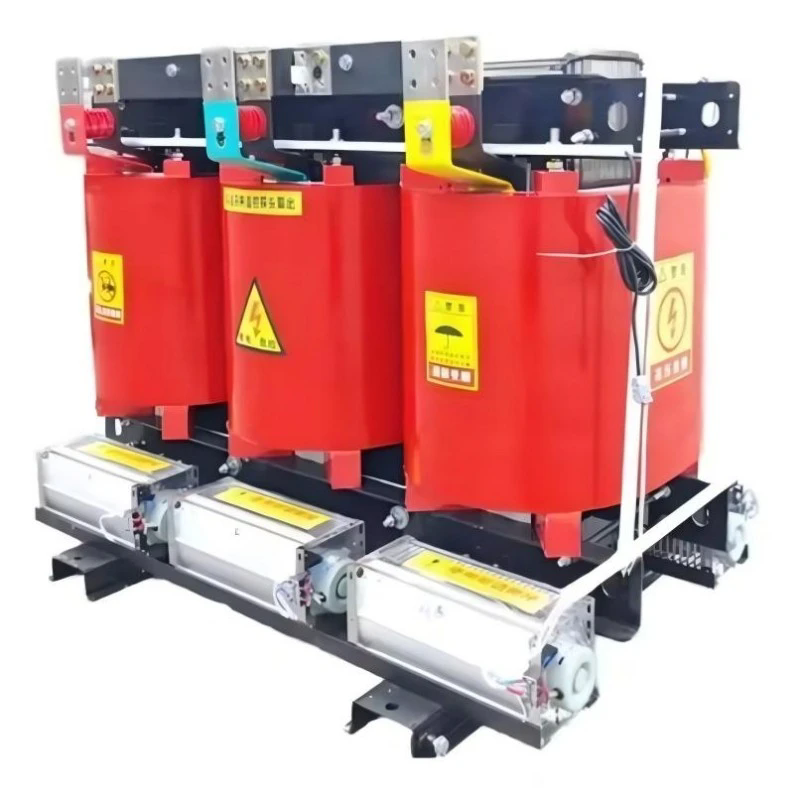

A száraz típusú transzformátorok leggyakoribb típusa öntött műgyanta szigetelést használ. Ennél a kialakításnál a nagy- és kisfeszültségű tekercsek tömör, öntött epoxigyantába vannak tokozva. A gyantát összekeverik töltőanyaggal, például szilícium-dioxid liszttel, és a tekercs körül egy formába öntik. A gyanta ezután kikeményedik, kemény, szilárd héjat képezve, amely teljesen körülveszi a tekercset. Ez a héj biztosítja a tekercs elektromos szigetelését és mechanikai védelmét is. Mivel a szigetelés szilárd, nem szivároghat ki folyadék. Az öntött műgyanta szigetelőrendszer rendkívül ellenáll a nedvességnek, a pornak és a korrozív vegyszereknek is, így alkalmas a zord környezetekre is.

Az öntött műgyanta szigetelőrendszer nem csak az olaj helyettesítője; több szempontból is kiváló szigetelőrendszer. Az epoxigyanta nagy dielektromos szilárdsággal rendelkezik, ami azt jelenti, hogy tönkremenetel nélkül ellenáll a nagy feszültségeknek. Magas hővezető képességgel rendelkezik, ami lehetővé teszi a hőnek a tekercsről való elvezetését bizonyos esetekben az olajnál hatékonyabban. A gyanta önkioltó is, ami azt jelenti, hogy nem visel el tüzet. Ez kritikus biztonsági előny az olajjal szemben, amely gyúlékony. Az alábbi táblázat összehasonlítja az öntöttgyanta szigetelés és az olajszigetelés legfontosabb tulajdonságait.

Üzemünkben vákuumöntési eljárást alkalmazunk annak biztosítására, hogy az epoxigyanta teljesen kitöltse a formát, és üregek vagy légzsebek nélkül zárja be a tekercset. Az üregek részleges kisüléseket okozhatnak, ami idővel a szigetelés meghibásodásához vezethet. Vákuumos öntési eljárásunk biztosítja, hogy a gyanta sűrű és homogén legyen, így biztosítva a legmagasabb szintű szigetelés integritását. Ellenőrzött térhálósítási eljárást is alkalmazunk annak biztosítására, hogy a gyanta elérje teljes mechanikai és elektromos tulajdonságait. Az eredmény egy száraz típusú transzformátor, amely teljesen mentes az olajtól és az olajszivárgással kapcsolatos kockázatoktól.

3. VPI technológia: Amikor a tekercs szigeteléssé válik

Míg az öntött gyanta a száraz típusú transzformátorok leggyakoribb típusa, van egy másik technológia is, amelyet nagyobb transzformátorokhoz használnak: a vákuumnyomásos impregnálás (VPI). A VPI transzformátorban a tekercs nincs tömör gyantatömbbe tokozva. Ehelyett a tekercset vákuum és nyomás alatt gyantalakkkal impregnálják. A lakk behatol a szigetelőpapírba és a vezetők közötti résbe, gyantával töltve meg azokat. Az impregnálási folyamat után a tekercs kikeményedik, a gyanta megkeményedik, így a teljes tekercs szilárd, összetartó szerkezetté válik. Ezt a szerkezetet ezután védőréteggel, például szilikon bevonattal vonják be, hogy további védelmet nyújtsanak a nedvesség és a szennyeződés ellen.

A VPI folyamat rendkívül robusztus tekercset hoz létre. A gyanta összeköti a vezetőket, megakadályozva a mozgást és a vibrációt, ami a szigetelés kopását okozhatja. A gyanta emellett tömíti a tekercset a nedvesség és a szennyeződések ellen. Az öntött gyantához hasonlóan a VPI transzformátorok is teljesen olajmentesek, kiküszöbölve az olajszivárgás kockázatát. A VPI transzformátorokat gyakran használják nagyobb teljesítményekhez, ahol az öntött műgyanta transzformátor tömör blokkja túl nehéz vagy túl drága lenne. Az alábbi táblázat összehasonlítja az öntött gyanta és a VPI transzformátorok legfontosabb jellemzőit.

A Lugaóban öntött gyantát és VPI száraz típusú transzformátorokat is gyártunk. Üzemünk a legmodernebb vákuumöntő és VPI berendezésekkel van felszerelve, és mérnökeink nagy tapasztalattal rendelkeznek az egyes alkalmazásokhoz megfelelő technológia kiválasztásában. Legyen szó kompakt, könnyű transzformátorról beltéri elosztótáblához vagy nagyméretű, nagyfeszültségű transzformátorról ipari létesítménybe, olyan száraz típusú transzformátort tudunk biztosítani, amely kiküszöböli az olajszivárgás kockázatát.

4. Hűtés folyadék nélkül: Hogyan működik a levegő az olajjal

A transzformátorban lévő olaj egyik funkciója a tekercsek hűtése. Az olaj elvezeti a hőt a tekercsektől, és átadja a tartály felületére, ahol eloszlik a környező levegőben. A száraz típusú transzformátorban a hűtési funkciót levegő végzi. A tekercsek légcsatornákkal és hűtőcsatornákkal vannak kialakítva, amelyek lehetővé teszik a levegő keringését és a hő elvezetését. Kis transzformátorokban a természetes konvekció elegendő a szükséges hűtés biztosításához. A nagyobb transzformátorokban ventilátorokat használnak a levegő átnyomására a hűtőcsatornákon, növelve a hűtőteljesítményt. Az alábbi táblázat összehasonlítja az olajjal töltött és száraz típusú transzformátorokban alkalmazott hűtési módszereket.

Gyárunkban száraz típusú transzformátorainkat optimalizált léghűtő rendszerrel tervezzük. A tekercsek precíziós tekercselésű vezetőkkel és szigetelő anyagokkal készülnek, amelyek egységes hűtőcsatornákat hoznak létre. Nagyobb egységeknél nagy hatásfokú ventilátorokat alkalmazunk, hogy biztosítsuk a tekercsek hatékony hűtését minden terhelési körülmény mellett. Hőmérséklet-érzékelőket és vezérlőrendszereket is használunk a tekercs hőmérsékletének figyelésére és a ventilátorok vezérlésére. Ez biztosítja, hogy a transzformátor optimális hőmérsékleten működjön, maximalizálva hatékonyságát és élettartamát. Az olaj hiánya a hűtőrendszerben kiküszöböli a szivárgás kockázatát, valamint az olaj visszatartásának és ártalmatlanításának szükségességét, így a Dry Type Transformer környezetbarátabb és kevesebb karbantartást igénylő megoldás.

5. Biztonsági és környezetvédelmi eset száraz típusú transzformátorokhoz

Az olajszivárgás megszüntetése nem az egyetlen előnye a száraz típusú transzformátoroknak. Az olaj hiánya kiküszöböli a tűzveszélyt, az olajszigetelés szükségességét és az olajszennyezéssel járó környezeti veszélyeket is. Ezek a biztonsági és környezeti előnyök egyre fontosabbak a létesítménykezelők, a biztosítók és a szabályozó hatóságok számára. Számos joghatóságban a száraz típusú transzformátorok használata kötelező beltéri telepítéseknél és olyan helyeken, ahol a nyilvánosság jelen lehet, például kórházakban, iskolákban és bevásárlóközpontokban. Az alábbi táblázat összefoglalja a száraz típusú transzformátorok biztonsági és környezetvédelmi előnyeit az olajjal töltött transzformátorokhoz képest.

A Lugaonál elkötelezettek vagyunk amellett, hogy ügyfeleink számára biztonságos, megbízható és környezetbarát transzformátormegoldásokat kínáljunk. Száraz típusú transzformátorainkat úgy tervezték, hogy megfeleljenek a legszigorúbb biztonsági és környezetvédelmi szabványoknak. Öntött műgyanta és VPI transzformátorainkban csak kiváló minőségű, önkioltó anyagokat használunk. Üzemünk ISO 9001 és ISO 14001 tanúsítvánnyal rendelkezik, termékeinket az IEC 60076 és más nemzetközi szabványok szerint tesztelték. Akár új létesítményt épít, akár egy meglévőt korszerűsít, segítünk kiválasztani az alkalmazásához megfelelő száraz típusú transzformátort.

6. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: A száraz típusú transzformátorok teljesen olajmentesek?

Válasz: Igen, a száraz típusú transzformátorok teljesen olajmentesek. Szilárd szigetelőanyagokat, például öntött epoxigyantát vagy műgyantával impregnált papírt és levegőt használnak a hűtéshez. A transzformátorban nincs folyékony dielektrikum vagy hűtőfolyadék. Ez a száraz típusú transzformátor meghatározó jellemzője és az oka annak, hogy kiküszöböli az olajszivárgás kockázatát.

2. kérdés: Melyek a száraz típusú transzformátorok főbb alkalmazásai?

Válasz: A száraz típusú transzformátorokat jellemzően olyan alkalmazásokban használják, ahol a tűzbiztonság és a környezetvédelem kritikus fontosságú. A gyakori alkalmazások közé tartoznak a beltéri létesítmények kórházakban, iskolákban, bevásárlóközpontokban és irodaházakban. Földalatti bányákban, alagutakban és tengeri platformokon is használják, ahol az olajszivárgás vagy a tűz kockázata elfogadhatatlan. Előnyben részesítik a megújuló energiaforrások felhasználásával, például szél- és naperőműparkokban is.

3. kérdés: Hogyan viszonyulnak a száraz típusú transzformátorok az olajjal töltött transzformátorokhoz a hatékonyság szempontjából?

Válasz: A száraz típusú transzformátorok általában valamivel kevésbé hatékonyak, mint az azonos teljesítményű olajjal töltött transzformátorok. Ennek az az oka, hogy a levegő kevésbé hatékony hűtőközeg, mint az olaj. A különbség azonban kicsi, és a modern száraz típusú transzformátorok optimalizált hűtési rendszerrel olyan hatásfokot tudnak elérni, amely nagyon közel áll az olajjal töltött transzformátorokéhoz. Számos alkalmazás esetében a száraz típusú transzformátorok biztonsági és környezetvédelmi előnyei meghaladják a kis hatékonysági különbséget.

4. kérdés: Milyen karbantartást igényelnek a száraz típusú transzformátorok?

Válasz: A száraz típusú transzformátorok kevesebb karbantartást igényelnek, mint az olajjal töltött transzformátorok. Nem kell olajat tesztelni, szűrni vagy cserélni. A fő karbantartási feladatok a légcsatornák és a hűtőventilátorok tisztítása a megfelelő légáramlás biztosítása érdekében, valamint a tekercsek rendszeres ellenőrzése, hogy nem gyűlt-e fel por. Bizonyos környezetekben szükséges lehet a tekercsek porszívóval vagy száraz ruhával történő tisztítása. A karbantartási intervallum jellemzően éves vagy kétévente, a környezettől függően.

5. kérdés: A száraz típusú transzformátorok drágábbak, mint az olajjal töltött transzformátorok?

Válasz: A száraz típusú transzformátorok kezdeti beszerzési költsége általában magasabb, mint az azonos teljesítményű, olajjal töltött transzformátoroknak. A teljes tulajdonlási költség azonban alacsonyabb lehet, ha figyelembe vesszük az olajelvonás, a tűzoltás, a karbantartás és a környezetvédelmi előírások betartásának költségeit. Beltéri telepítéseknél az építési költségek megtakarítása (nincs szükség padlóburkolatra vagy tűzveszélyes helyiségekre) ellensúlyozhatja a magasabb vételárat. Üzemünk részletes költség-összehasonlítást tud nyújtani az Ön konkrét alkalmazásához.

7. Következtetés

A száraz típusú transzformátor kiküszöböli az olajszivárgás kockázatát azáltal, hogy megszünteti magát az olajat. Szilárd szigetelőrendszerek, például öntött epoxigyanta vagy VPI impregnálás, valamint léghűtés révén a száraz típusú transzformátor olyan szintű biztonságot és környezetvédelmet biztosít, amely a hagyományos olajtöltésű transzformátorokkal nem lehetséges. Az előnyök egyértelműek: nincs olajszivárgás, nincs tűzveszély, nincsenek elszigetelési követelmények és minimális karbantartás. Azokban az alkalmazásokban, ahol a biztonság, a megbízhatóság és a környezeti felelősség a legfontosabb, a száraz típusú transzformátor a kiváló választás.

A Lugao Power Co., Ltd.-nél több mint egy évtizede tervezünk és gyártunk száraz típusú transzformátorokat. Üzemünk fejlett vákuumöntési és VPI technológiát használ a legmagasabb minőségi és teljesítményi követelményeknek megfelelő transzformátorok előállításához. Száraz típusú transzformátorok teljes választékát kínáljuk a kis elosztóegységektől a nagy teljesítményű transzformátorokig. Technikai csapatunk készséggel áll rendelkezésére, hogy segítsen kiválasztani az alkalmazásához megfelelő transzformátort. Mindegy, hogy aggódik az olajszivárgás kockázatai, a tűzbiztonság vagy a környezetvédelmi megfelelés miatt, tudunk olyan megoldást kínálni, amely megfelel az Ön igényeinek.

Lépjen kapcsolatba a Lugao Power Co., Ltd.-vel. mahogy többet megtudjon a száraz típusú transzformátor termékeinkről, és arról, hogyan tudják megszüntetni az olajszivárgás kockázatát az Ön létesítményében.
