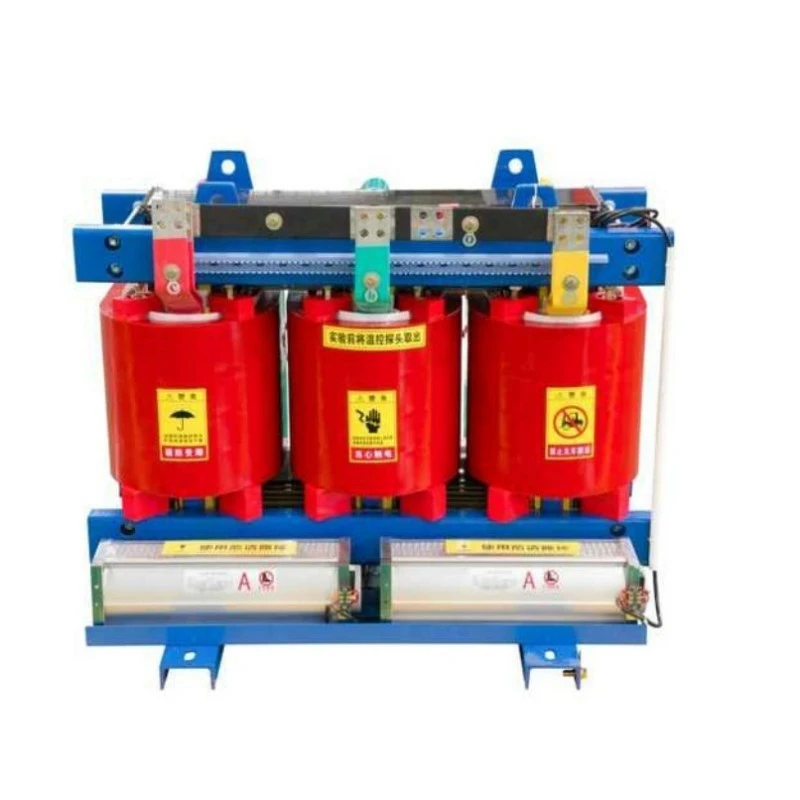

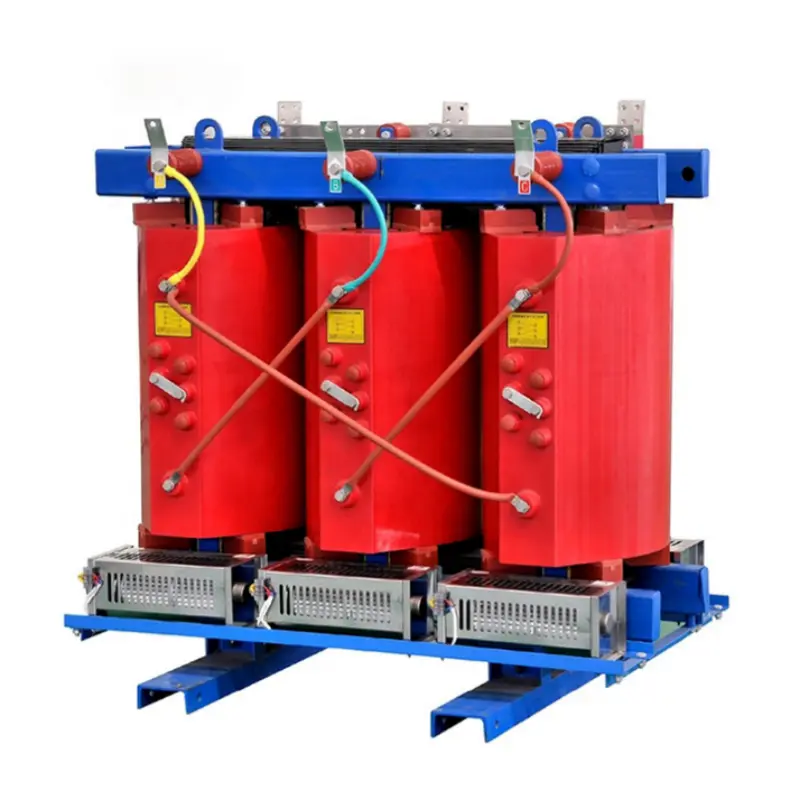

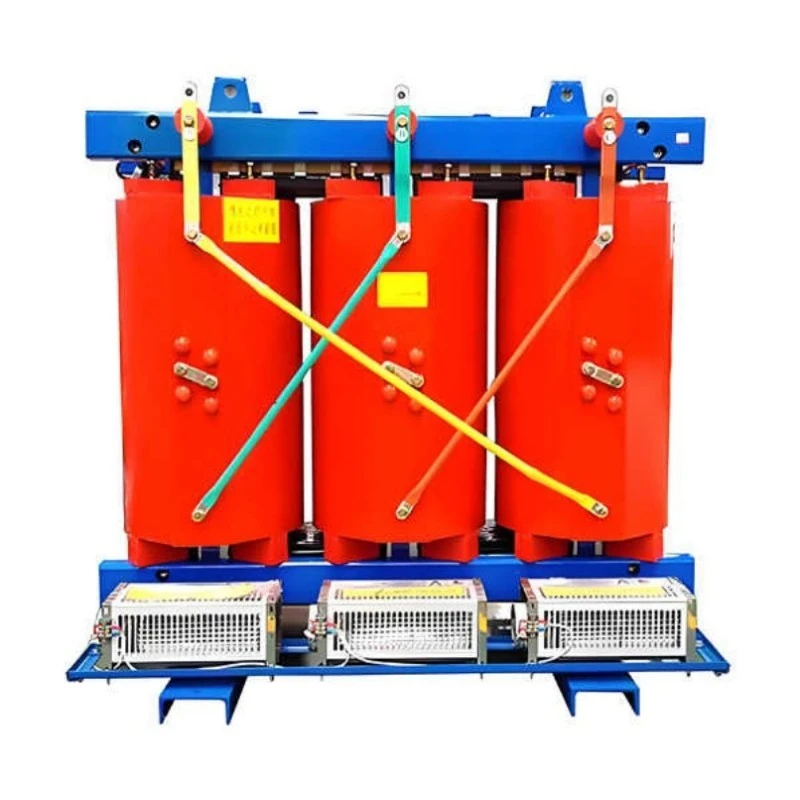

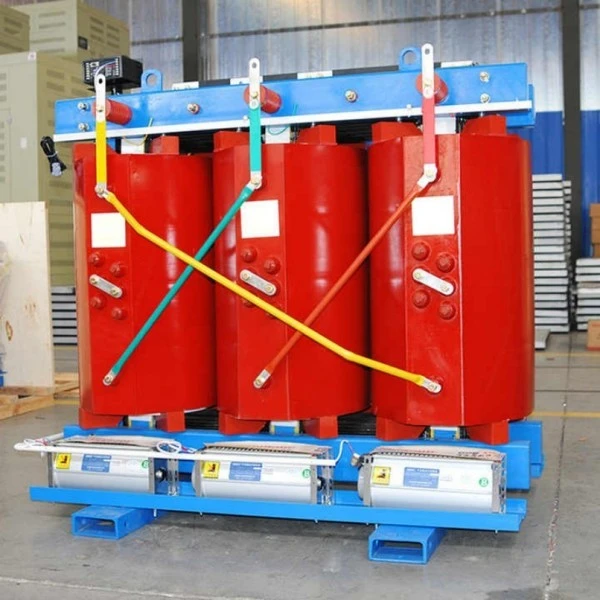

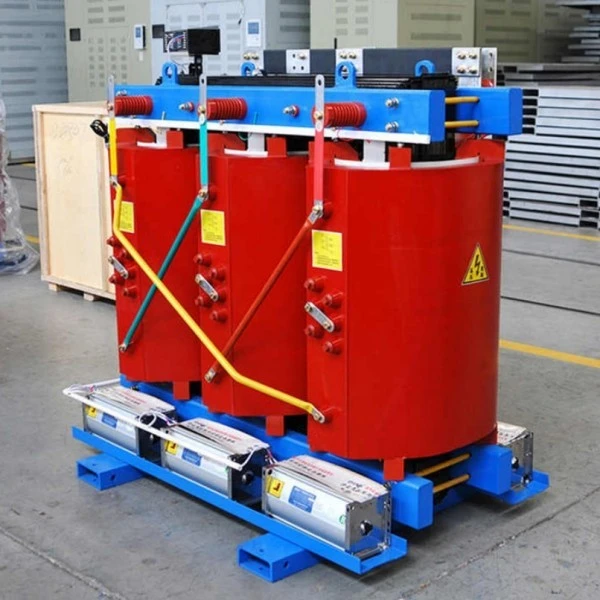

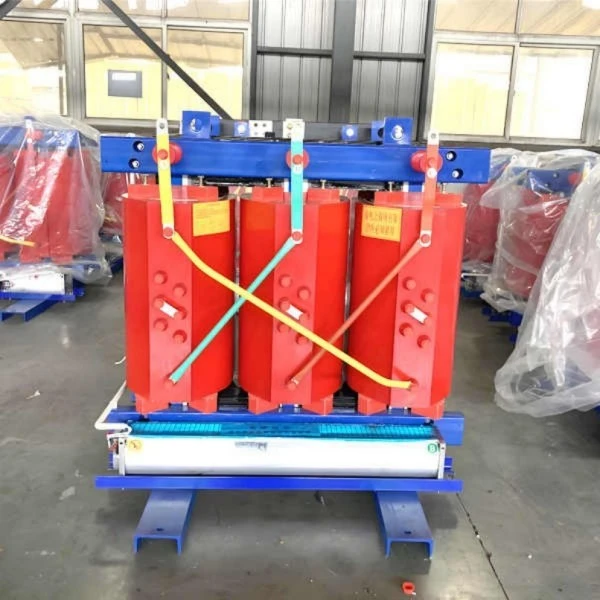

Háromfázisú alátétre szerelt automatikus leválasztású száraz típusú transzformátor

Mi is pontosan az a háromfázisú alátétre szerelt automatikus leválasztású száraz típusú transzformátor? A hagyományos olajjal töltött transzformátorokkal ellentétben, amelyek elkerített burkolatot és folyadéktárolót igényelnek, ez az egység egy önhűtő, statikus eszköz, amelyet közvetlenül egy beton alátétre szerelnek fel. Két kritikus funkciót lát el: az automatikus transzformációt a feszültségszabályozáshoz (felfelé vagy lefelé) és a leválasztást, amely galvanikus gátat hoz létre a bemenet és a kimenet között.

A megújuló energia, az adatközpontok és az ipari automatizálás területén ez az eszköz zajszűrőként működik. Megtisztítja a szennyezett áramot, szükség esetén megszünteti a semleges és a föld közötti kötéseket, és közös módú zajelnyomást biztosít. A "Pad Mounted" kialakítás azt jelenti, hogy biztonságosan ül egy földszinti alátétre, könnyen hozzáférhető, de a biztonság érdekében zárható. Háromfázisú, alátétre szerelt, automatikus leválasztású, száraz típusú transzformátorunk választásával egy „plug-and-play” megoldást választ, amely csökkenti a telepítési időt, mivel nincs szükség boltozatokra vagy olajtároló gödrökre.

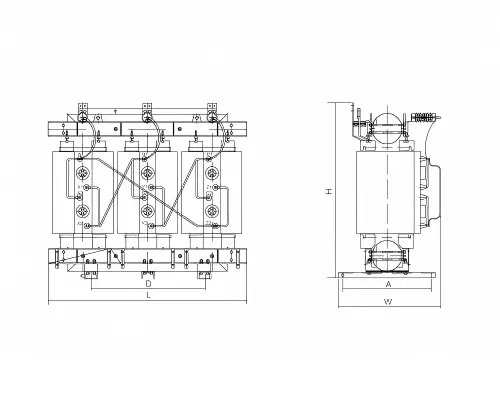

Termékparaméter (specifikáció)

A termék jellemzői és alkalmazása

AHáromfázisú alátétre szerelt automatikus leválasztású száraz típusú transzformátornagy szilárdságú felépítésével és elektromos teljesítményével tűnik ki. Ezt az egységet kifejezetten kültéri környezetre optimalizálták, ahol a nedvesség és a por aggodalomra ad okot.

Főbb jellemzők:

1. Auto-Isolation Hybrid: Csökkenti az autotranszformátor részek kVA-méretigényét, miközben fenntartja a teljes szigetelést az érzékeny elektronika számára.

2. Környezetbarát: nulla az olajszennyezés kockázata, így ideális környezetre érzékeny területeken (víztározók vagy lakótelepek közelében).

3. Alacsony zajszint: A működési zajszintet 55 dB alatt tartják, biztosítva a csendes működést a zajkorlátozott zónákban.

4. Magas BIL-besorolás: Ellenáll a villámcsapásból származó impulzuslökéseknek, biztosítva a hálózat rugalmasságát.

Kérdések és válaszok: Miért válassza ezt a konkrét tervet a projekthez?

K: Villamossági vállalkozó vagyok. Miért érdemes egy épületben tányérra szerelt egységet megadni a szabványos száraz típus helyett?

V: Biztonság és hely. A szabványos száraz típus gyakran beltéri használatra szolgál. Háromfázisú, alátétre szerelt, automatikus leválasztású, száraz típusú transzformátorunk NEMA 3R időjárásálló házzal rendelkezik, amelyet kifejezetten kültéri födémszereléshez terveztek. Lehetővé teszi, hogy a transzformátort kívülről mozgassa, értékes ingatlanokat szabadítva fel a létesítményen belül, és szükségtelenné válik egy külön tűzálló transzformátorterem szükségessége. Ezenkívül az "auto-isolation" funkció biztosítja, hogy nincs szükség két különálló egységre a feszültség beállításához és az áramellátáshoz.

K: Ez a transzformátor véd a harmonikus torzítás ellen?

V: Igen. A háromfázisú, alátétre szerelt automatikus leválasztású száraz típusú transzformátorunk „szigetelési” szempontja itt döntő fontosságú. A primer és a szekunder tekercs fizikai szétválasztásával (a szabványos autotranszformátortól eltérően) nagy impedanciájú utat hozunk létre a nulla sorrendű áramok számára (hármas harmonikusok). Ez hatékonyan rögzíti a nemlineáris terhelések (például VFD-k vagy töltők) által keltett harmonikusokat a terhelési oldalon, megakadályozva, hogy visszaverődjenek és torzítsák a hálózati tápellátást.

K: Visszatáplálhatom ezt az egységet?

V: Bár technikailag lehetséges, nem javasoljuk a szabványos egység visszatáplálását a velünk való konzultáció nélkül. Ha az alkalmazás fordított előtolást igényel (például a generátor fokozatos emeléséhez), a Lugao Power személyre szabhatja a csap konfigurációját és a fluxussűrűséget kifejezetten a fordított előtoláshoz, hogy megakadályozza a magtelítettséget.

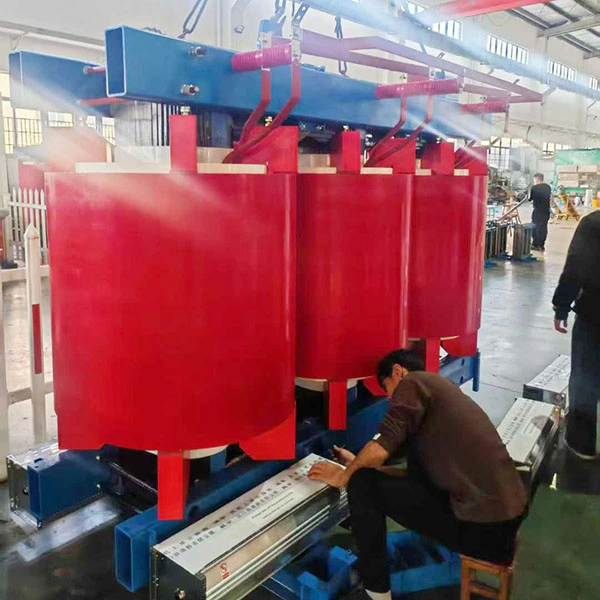

Gyártási részletek és minőségbiztosítás

A termelés átláthatósága

Every Three Phase Pad Mounted Auto Isolation Dry Type Transformer from Lugao Power undergoes a rigorous 10-step quality control process. We utilize Vacuum Pressure Impregnation (VPI) technology. Ez az eljárás biztosítja, hogy a H osztályú gyanta behatol a réztekercsek minden mikroszkopikus résébe, így üregmentes szilárd magot eredményez, amely ellenáll a korróziónak, a nedvességnek és a részleges kisülésnek.

1. Mag: Szemcse-orientált szilícium acél (MOH) lépcsős kötésekkel a hiszterézis veszteség csökkentése érdekében.

2. Tekercselés: Kiváló minőségű oxigénmentes réz (100%), soha nem alumíniumpótló.

3. Tesztelés: 100%-os rutin tesztek (tekercselési ellenállás, fordulatszám, üresjárati veszteség, Hi-Pot) és tapasztalt típusvizsgálatok állnak rendelkezésre.

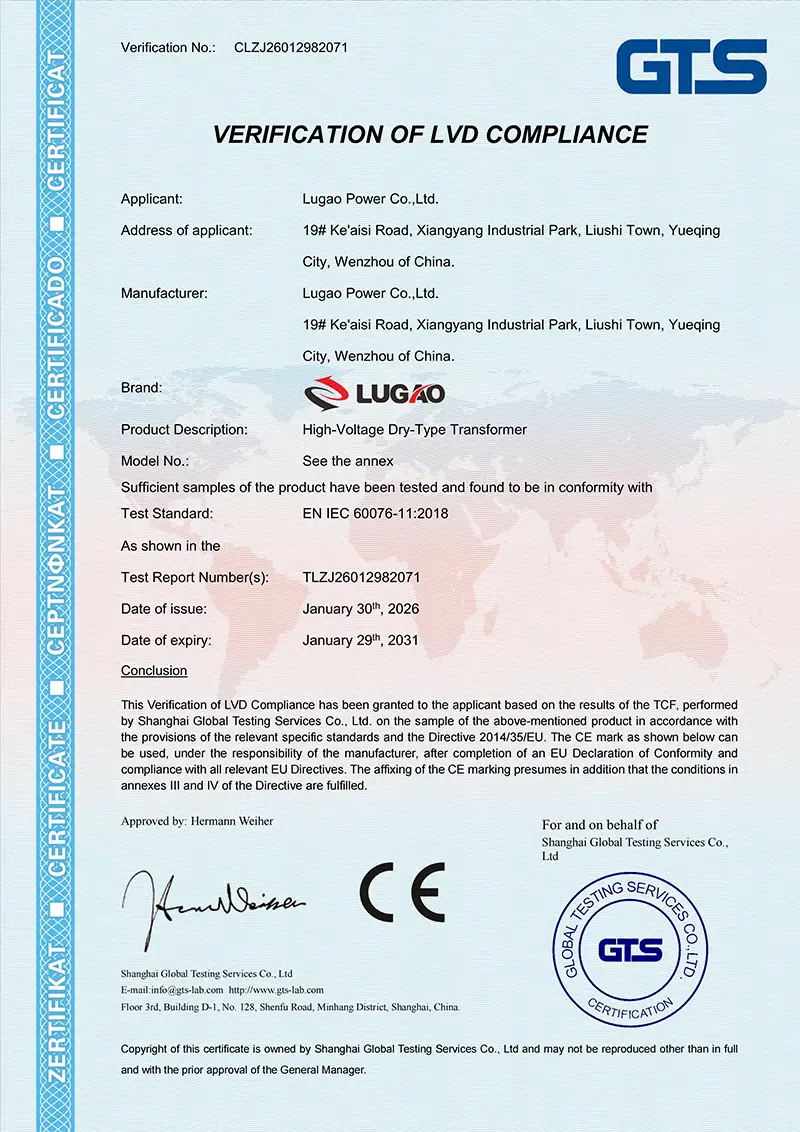

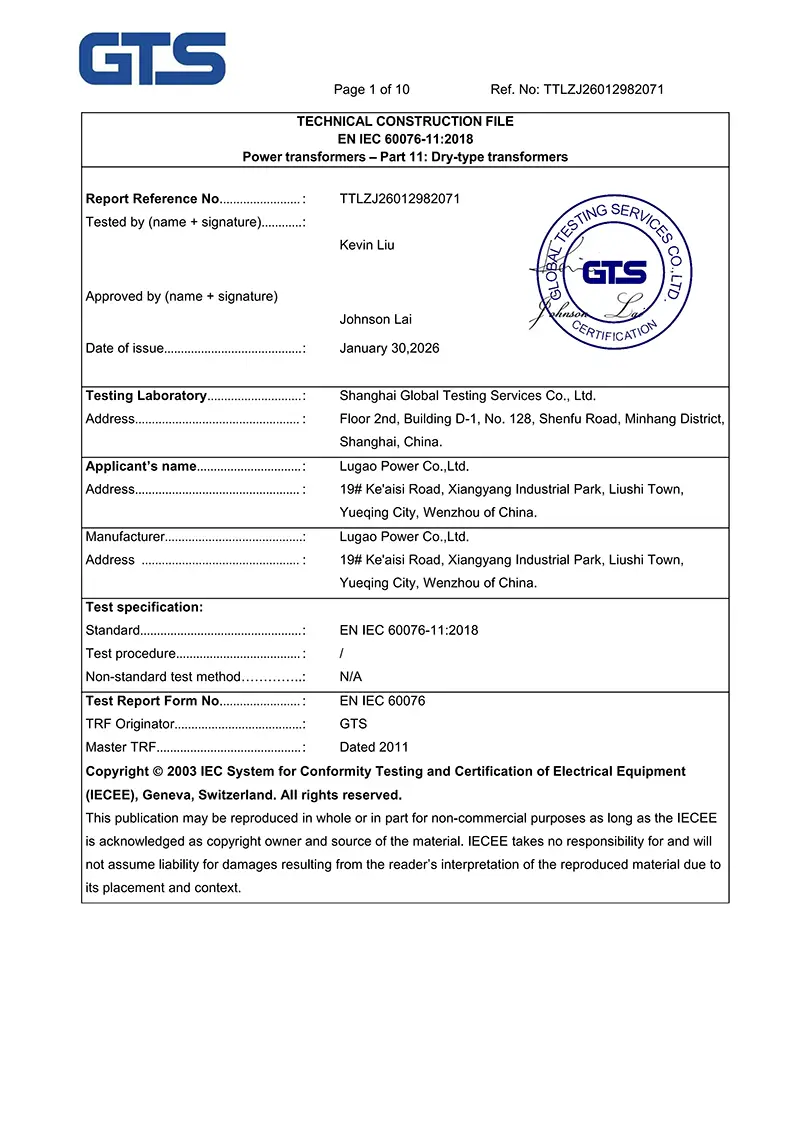

Tanúsítványok

Minden egység megfelel:

● ISO 9001:2015 (Minőségmenedzsment)

● IEC 60076-11 (száraz típusú transzformátorok)

● ANSI/IEEE C57.12.01 (Általános követelmények)

Alkalmazások és esettanulmányok

1. A háromfázisú, alátétre szerelt automatikus leválasztású száraz típusú transzformátor robusztus kialakítása a modern infrastruktúra gerincévé teszi.

2. Megújuló energia (nap/szél): Az inverter feszültségének növelésére (pl. 380 V-ról 34,5 kV-ra) és a rácsos rendszerek leválasztására használják. Az esettanulmányok azt mutatják, hogy a hálózati tranziensek kiváló elkülönítésének köszönhetően 15%-kal csökken a zavaró kioldás.

3. EV töltőállomások: Az alátétre szerelt kialakítás lehetővé teszi, hogy kényelmesen elhelyezhető a parkolók szélén, és a 480 V-os Delta hálózati tápfeszültséget 208Y/120 V-ra alakítja át a 2. és 3. szintű töltőkhöz.

4. Adatközpontok: Tiszta, izolált áramellátást biztosít az informatikai rackek számára, kiküszöbölve a földhurkokat és a közös módú zajokat, amelyek megrongálják az adatokat.

5. Ipari automatizálás: VFD-k és PLC-k táplálása zord kültéri bányászati ​​vagy vegyi üzemi környezetben.

Miért válassza a Lugao Powert?

Előnyeink:

1. Átfutási idő: A szabványos méreteket 4 héten belül szállítják (50%-kal gyorsabban, mint az iparági átlag).

2. Szeizmikus tanúsítás: Az egységeket a szeizmikus eseményeknek való ellenállásra erősítik (IBC 2018-kompatibilis).

3. Közvetlen támogatás: Ön mérnökeinkkel beszél, nem chatbotokkal.

GYIK:

K: Mennyi ennek a száraz típusú egységnek a várható élettartama?

V: VPI gyantarendszerünkkel és H osztályú szigetelésünkkel a várható élettartam 30+ év. Az alacsonyabb üzemi hőmérséklet (a hatékony magkialakításnak köszönhetően) jelentősen meghosszabbítja a szigetelés élettartamát a szabványos száraz típusokhoz képest.

K: Hogyan kezelhetem a páralecsapódást a szekrényben?

V: A NEMA 3R házunkat cseppvédővel és zsalukkal tervezték. A magas páratartalmú tengerparti területeken azonban opcionálisan kínálunk alacsony teljesítményű, higrosztáttal ellátott helyiségfűtőt. Ez biztosítja a belső levegő keringését, és megakadályozza a tekercsek "izzadását" a munkaidőn kívül.

K: Kínál garanciát a háromfázisú alátétre szerelt automatikus leválasztású száraz típusú transzformátorra?

V: Igen.Lugao Power Co., Ltd.szabványos 12 hónapos garanciát biztosít az üzembe helyezéstől számítva (vagy a szállítástól számított 18 hónapig, attól függően, hogy melyik következik be hamarabb). Ez vonatkozik minden gyártási anyag- és gyártási hibára.

Értékesítés utáni támogatás

Hiszünk a kapcsolatokban, nem csak a tranzakciókban. Szolgáltatási csomagunk a következőket tartalmazza:

12 hónapos normál garancia: szervizszerződéssel 5 évre meghosszabbítható.

Pótalkatrészek: Hőérzékelők, ventilátorok (kényszerhűtéshez) és tömítések világszerte.

Távdiagnosztika: Az intelligens érzékelőkkel rendelkező egységek esetében csapatunk előre tudja jelezni a hibákat, mielőtt azok bekövetkeznének.
