XGN Doboz típusú Fix típusú nagyfeszültségű kapcsolóberendezés

Mi ez a berendezés?

Az XGN Box típusú fix típusú nagyfeszültségű kapcsolóberendezés (az XGN a „Box-type fix típus” rövidítése) egy fémmel zárt,beltéri nagyfeszültségű kapcsolóberendezésekösszeszerelés. Elsősorban 6 kV, 10 kV, 20 kV vagy 35 kV névleges feszültségű, 50/60 Hz névleges frekvenciájú háromfázisú váltakozó áramú hálózatokban használják.

Mit csinál?

Ez a berendezés elektromos energia fogadására és elosztására, valamint elektromos vezetékek és transzformátorok vezérlésére, védelmére és felügyeletére szolgál. A kihúzható típusú kapcsolóberendezésekkel ellentétben az XGN Box típusú fix típusú nagyfeszültségű kapcsolóberendezések fixen szerelt megszakítókat és leválasztó kapcsolókat használnak látható szigetelési hézagokkal, így merevebbek, költséghatékonyabbak és könnyebben karbantarthatók számos közepes méretű ipari és kereskedelmi alkalmazásban.

Modellkód bontás:

XGN – Dobozos Fix típus Beltéri Fémmel zárt

Dobozos – Teljesen zárt fémház

Fix típus – A főkapcsoló alkatrészek fix beépítése

Tipikus alkalmazások:

Áramelosztó helyiségek gyárakban, lakóépületekben, bevásárlóközpontokban, kórházakban, adatközpontokban és megújuló energia állomásokon.

Termékleírás

Az XGN Box típusú fix típusú nagyfeszültségű kapcsolókészülék szabványos, gazdaságos és rendkívül megbízható kapcsolóberendezési megoldás. Magfelépítése tartalmaz egy rögzített rögzítésű vákuummegszakítót, egy háromállású leválasztó kapcsolót, áramváltókat, feszültségtranszformátorokat és egy átfogó reteszelő mechanizmust. A ház kiváló minőségű hidegen hengerelt acélból vagy rozsdamentes acélból készül, elektrosztatikus porral bevonva a kiváló korrózióállóság érdekében.

Főbb elektromos paraméterek: névleges feszültség 12kV (24kV/40.5kV opcionális), névleges áram 3150A-ig, rövidzárlati áram 40kA-ig. Akapcsolóberendezésteljes mértékben megfelel a GB3906 és az IEC62271-200 szabványoknak.

Kompakt kialakítása (tipikus szélesség 800 mm, mélység 900 mm, magasság 2200 mm) értékes alapterületet takarít meg. Minden nagyfeszültségű rekesz teljesen zárt és reteszelt, így biztosítva a biztonságos működést. Az előlapon világos mimikai diagramok, jelzőlámpák és vészkioldó gombok találhatók.

Az XGN Box típusú fix típusú nagyfeszültségű kapcsolóberendezések különösen alkalmasak olyan projektekhez, ahol az egyszerű kezelés, az alacsony előzetes költség és a könnyű karbantartás fontosabb a kihúzható konfigurálhatóság helyett.

Termékparaméter (specifikáció)

A termék jellemzői és alkalmazása

Főbb jellemzők

1. Rögzített típusú egyszerűség – Alacsonyabb hibaarány

Nincsenek bonyolult mozgó sínszerkezetek. Az XGN Box típusú fix típusú nagyfeszültségű kapcsolóberendezések csavaros vagy közvetlen érintkezésű csatlakozásokat használnak, ami nagymértékben csökkenti a mechanikai meghibásodások kockázatát.

2. Látható kapcsolatbontási névjegyek – Biztonságos zároláshoz/kijelöléshez

A leválasztó kapcsoló jól látható érintkezési pozíciókat biztosít. A kezelők a karbantartás előtt vizuálisan megerősíthetik az áramkör szétválasztását – ez kritikus biztonsági előny a régebbi olajtípusú vagy mini típusú hajtóművekkel szemben.

3. Kompakt és helytakarékos

600 mm-es szélesség a 12 kV-os változatoknál. Ideális szűk helyű alállomások utólagos felszereléséhez.

4. Teljesen reteszelt – Megakadályozza a helytelen működést

A megszakító, a leválasztó kapcsoló és az elülső burkolat közötti mechanikus és elektromos reteszelések megfelelnek az „öt megelőzés” követelményeinek.

5. Alkalmazható zord környezetekhez

A páralecsapódásgátló fűtőelemek és az IP4X elülső burkolat megbízható működést biztosítanak párás vagy poros környezetben.

Alkalmazási területek

● Ipari üzemek – gyártósorok tápellátása

● Kereskedelmi komplexumok – fő elosztó helyiség

● Adatközpontok – tartalék tápellátás

● Wind/solar power stations – medium‑voltage collection

● Kórházak – kettős tápellátás fix fokozattal

Kérdések és válaszok

K: Mi a különbség az XGN Box típusú fix típusú nagyfeszültségű kapcsolóberendezése és a kihúzható típusú (például KYN) között?

V: Remek kérdés. Az XGN Box típusú fix típusú nagyfeszültségű kapcsolókészülékek fixen szerelt megszakítókkal rendelkeznek. A megszakítót nem lehet „kiteríteni”, de merevebb szerkezetet, alacsonyabb előzetes költséget és egyszerűbb karbantartást kapunk. Azoknál az alkalmazásoknál, ahol a magas rendelkezésre állású redundancia nem kritikus (pl. kevesebb mint 500 művelet évente), a rögzített típus gazdaságosabb és megbízhatóbb.

az ajtót.

Gyártási részletek

1. Tokozás gyártása

Hidegen hengerelt acéllemez (≥2 mm vastag) vagy 304 rozsdamentes acél

Háztartási hajlítás, hegesztés, felületkezelés

Elektrosztatikus porbevonat (vastagság ≥60μm, sópermet teszt ≥240h)

2. Alapkomponensek

Fix szerelésű vákuum megszakító (márka: Lugao / opcionális Siemens, ABB)

Három állású leválasztó kapcsoló látható megszakítással

Réz sínek (ónozott vagy ezüstözött)

Áram/feszültség transzformátorok (0,5 / 0,2S pontossági osztály)

3. Belső huzalozás

A vezetékszámok, a sorkapcsok és a műanyag csatornák egyértelműen fel vannak tüntetve

A másodlagos vezetékezés 2 kV-on 1 percig tesztelve

Minden vezeték égésgátló és 105°C névleges

4. Gyári tesztelés

Teljesítmény-frekvencia feszültségállósági teszt

Főáramköri ellenállásmérés

Mechanikai működési teszt (≥200 alkalommal)

Reteszelő funkció ellenőrzése

Részleges kisülési mérés (≤10 pC)

XGN vs KYN kapcsolóberendezés

Választhat az XGN rögzített típusú kapcsolóberendezések és aKYN kihúzható kapcsolóberendezés a projekt követelményeitől, a karbantartási stratégiától és a költségvetéstől függ. Az XGN kapcsolóberendezéseket olyan alkalmazásokhoz tervezték, amelyek előnyben részesítik a megbízhatóságot, az egyszerű kezelést és az alacsonyabb beruházási költségeket, míg a KYN kapcsolóberendezések jobban megfelelnek a gyakori karbantartást vagy nagy működési rugalmasságot igénylő rendszereknek.

Tanúsítás és minőségbiztosítás

● Megfelel az IEC 62271-200 szabványnak

● GB 3906 tanúsítvánnyal rendelkezik

● Belső ívhiba tesztelve (IAC A-FL) – opcionális

● ISO 9001:2015 gyárirányítási rendszer

● Típusvizsgálati jelentések a nemzeti nagyfeszültségű készülékvizsgáló állomástól (Hszian / Peking)

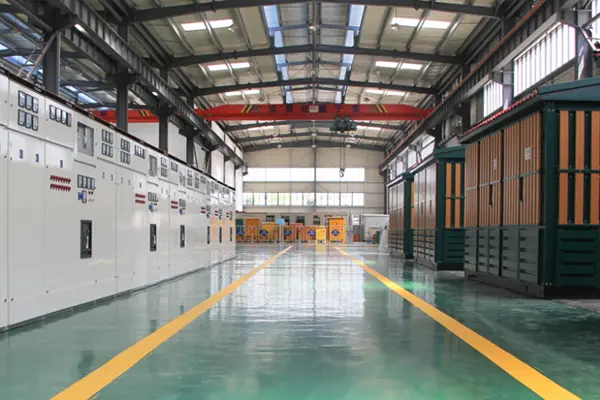

XGN kapcsolóberendezéseinket modern gyártóüzemben gyártják, amely CNC lézervágó gépekkel, CNC hajlítóközpontokkal, robothegesztő rendszerekkel, rézsín-feldolgozó sorokkal és átfogó nagyfeszültségű vizsgáló laboratóriumokkal van felszerelve. Az XGN Box típusú fix típusú nagyfeszültségű kapcsolókészülékét teljes körű vizsgálati jelentésekkel, kapcsolási rajzokkal és kezelési útmutatókkal szállítjuk angol és kínai nyelven.

Előnyök a versenytársakhoz képest – Miért válassza a Lugaót?

Csomagolás és Szállítás

Csomagolás szabvány

● Egyedi, nagy szilárdságú rétegelt lemez dobozok nedvességálló fóliával

● Belső hab párnázás az alkatrészekhez

● Minden kimenő kapocs szigetelő sapkával van lefedve

● A gyűjtősín szakaszok külön csomagolva, címkékkel

Szállítási jelek

● Rendelési szám, rendeltetési hely, súly, „Törékeny” és „Nem halmozott” táblák

Szállítási lehetőségek

● FOB Ningbo / Shanghai

● Átfutási idő: 15–25 nap standard konfiguráció esetén

Értékesítés utáni szolgáltatásokra vonatkozó kötelezettségvállalás

● Jótállási idő – a szállítástól számított 12 hónap (szolgáltatási szerződés alapján 24 vagy 36 hónapra meghosszabbítható)

● Technikai támogatás – Élethosszig tartó ingyenes konzultáció; távoli hibaelhárítás munkanapokon 2 órán belül

● Field Service – Telepítési útmutató elérhető; szükség szerint helyszíni hibakezelés (garancia alatt ingyenes)

● Pótalkatrész-ellátás – A közös alkatrészek raktáron vannak; sürgős rendelések esetén másnapi futár kézbesítés
