Nagyfeszültségű, fix, váltóáramú, fémházas kapcsolóberendezés

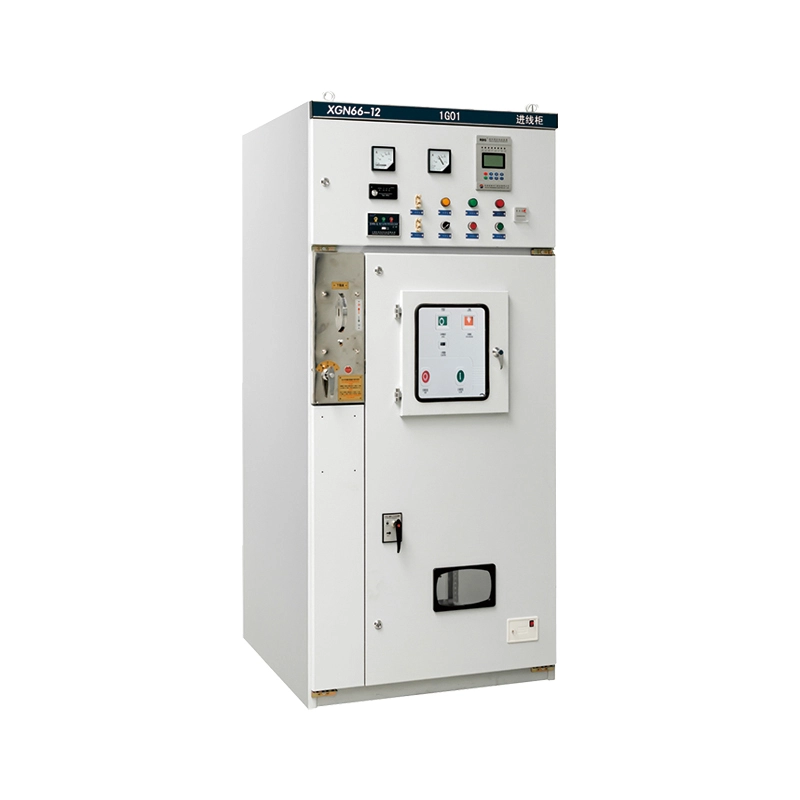

A nagyfeszültségű, fix váltóáramú, fémmel zárt kapcsolóberendezés (modell: XGN66-12) egy beltéri, légszigetelt komplett kapcsolóberendezés. Háromfázisú, 50/60 Hz-es váltakozó áramú rendszerekhez tervezték, amelyek 3,6 kV, 7,2 kV és 12 kV névleges feszültséggel működnek.

A kihúzható változatoktól eltérően ez a rögzített AC fémzáras kapcsolóberendezés egy rögzített vákuummegszakítót és egy strukturált szigetelőrendszert használ. Ez a tervezési filozófia leegyszerűsíti a főáramkör csatlakozásait, növeli a mechanikai stabilitást, és költséghatékony megoldást kínál a biztonság rovására. A burkolat nagy szilárdságú hidegen hengerelt acéllemezekből készül, hegesztéssel és csavarozással olyan robusztus szerkezetet alkot, amely ellenáll a szállítás és működés közbeni deformációnak. Kritikus interfészként szolgál az elektromos energia hálózatból történő fogadásához és transzformátorokhoz, motorokhoz és más nagyfeszültségű terhelésekhez való elosztásához, integrált vezérlési, mérési és védelmi funkciókat kínálva egyetlen, kompakt helyen.

A termék jellemzői és alkalmazása

Főbb jellemzők (Kérdések és válaszok stílus)

K: Mitől jobb ennek a nagyfeszültségű, rögzített váltakozó áramú, fémmel zárt kapcsolóberendezésnek a "rögzített" kialakítása, mint a kihúzható típusok?

V: Egyszerűség és erő. Mivel a fő alkatrészek rögzítettek, az elsődleges áramkör csatlakozásai robusztusabbak, és kevésbé hajlamosak a mozgó kézikocsikkal kapcsolatos érintkezési kopási problémákra. Ez a kialakítás kisebb szekrénytérfogatot tesz lehetővé (közel 50%-kal kisebb, mint a hagyományos kialakítások), így tökéletes a korlátozott helyű beltéri alállomásokhoz. Általában alacsonyabb kezdeti beszerzési költséget kínál, miközben fenntart egy „ötbiztos” reteszelő mechanizmust a helytelen működés elkerülése érdekében.

K: Hogyan biztosítja a Lugao Power a kezelőszemélyzet biztonságát?

V: A biztonság be van ágyazva a mechanikába. Akapcsolóberendezéskötelező mechanikus reteszelő rendszerrel van felszerelve a főkapcsoló, a szakaszoló és a szekrényajtó között. A nagyfeszültségű, fix váltóáramú, fémmel zárt kapcsolóberendezés egy látható törésponttal (leválasztó kapcsolóval) rendelkezik, amely lehetővé teszi a kezelők számára, hogy a karbantartás előtt vizuálisan ellenőrizzék, hogy az áramellátás ki van-e kapcsolva, és megfelel a globális elektromos biztonsági szabványoknak. Ezenkívül az olyan alkatrészek, mint a GN30-12 szakaszoló, teljesen be vannak zárva, hogy megakadályozzák az ívvillanás expozícióját.

K: Milyen környezetben használható ez a termék?

V: Ezt a terméket zord ipari környezetekhez tervezték. Megbízhatóan működik -25°C és +40°C közötti hőmérsékleten és 1000 méteres magasságig (nagyobb magasságokhoz testreszabható). Széles körben használják:

1. Erőművek és alállomások: mint fő bejövő/kimenő egység.

2. Ipari és bányászati ​​vállalatok: Nehézgépek és transzformátorok vezérléséhez.

3. Sokemeletes épületek: Alagsori vagy műszaki emeleti áramelosztó helyiségekhez.

4. Megújuló energia: Szinkronizációs pontként szél- vagy naperőművek számára.

K: Ez a nagyfeszültségű, fix, váltóáramú, fémmel zárt kapcsolóberendezés támogatja az egyszerű karbantartást?

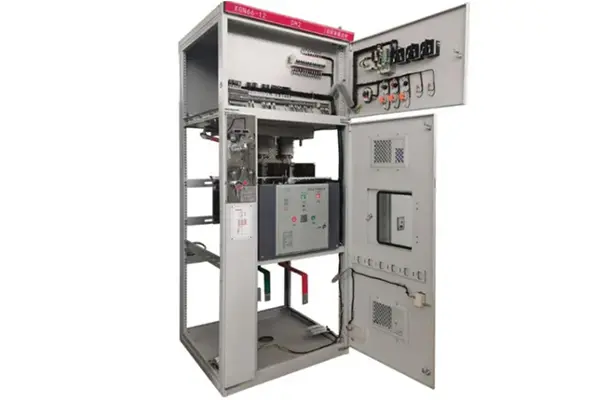

V: Abszolút. Annak ellenére, hogy "javították", a karbantartás egyszerű. Az elülső panel lehetővé teszi a könnyű hozzáférést a megszakító rekeszhez, a gyűjtősín kamra pedig felül van leválasztva. A biztosítékcsere (biztosíték-kombinációban) egyszerű és biztonságos.

Gyártási részletek és minőségbiztosítás

Műszaki kivitelezés

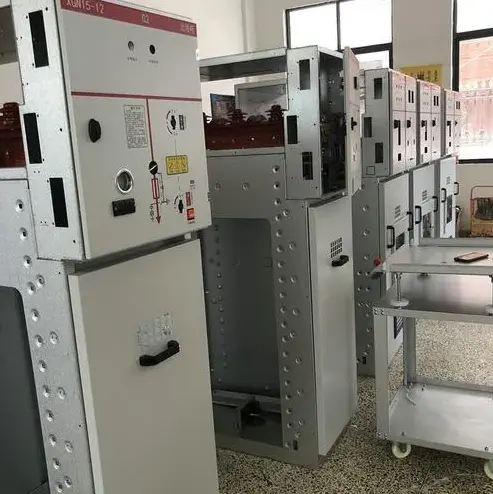

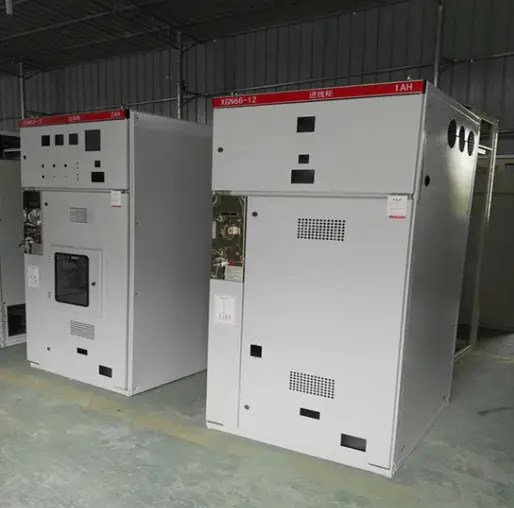

● Haladó gyártás: A fémházat CNC lyukasztó-, hajlító- és nyírógépekkel dolgozzák fel, biztosítva a nagy pontosságot és a cserélhetőséget. A keret nagy szilárdságú csavarokkal van összeszerelve, kiküszöbölve a hegesztési deformációt.

● Szigetelési teljesítmény: A rendszer levegőt használ elsődleges szigetelő közegként. Az optimalizált gyűjtősín-fázistávolság és a nagy kúszású szigetelők használata révén azonban a nagyfeszültségű, rögzített váltakozóáramú, fémmel zárt kapcsolóberendezés könnyen átmegy a 42 kV-os tápfrekvenciás feszültségállósági teszten.

● Reteszelő mechanizmus: Megbízható „öt-megelőző” reteszrendszert használunk:

1. Megakadályozza a megszakító lezárását, ha a földelőkapcsoló zárva van.

2. Megakadályozza a földelőkapcsoló zárását, ha a megszakító zárva van.

3. Megakadályozza az elülső/hátsó panelek kinyitását, ha a megszakító feszültség alatt van.

Tanúsítványok

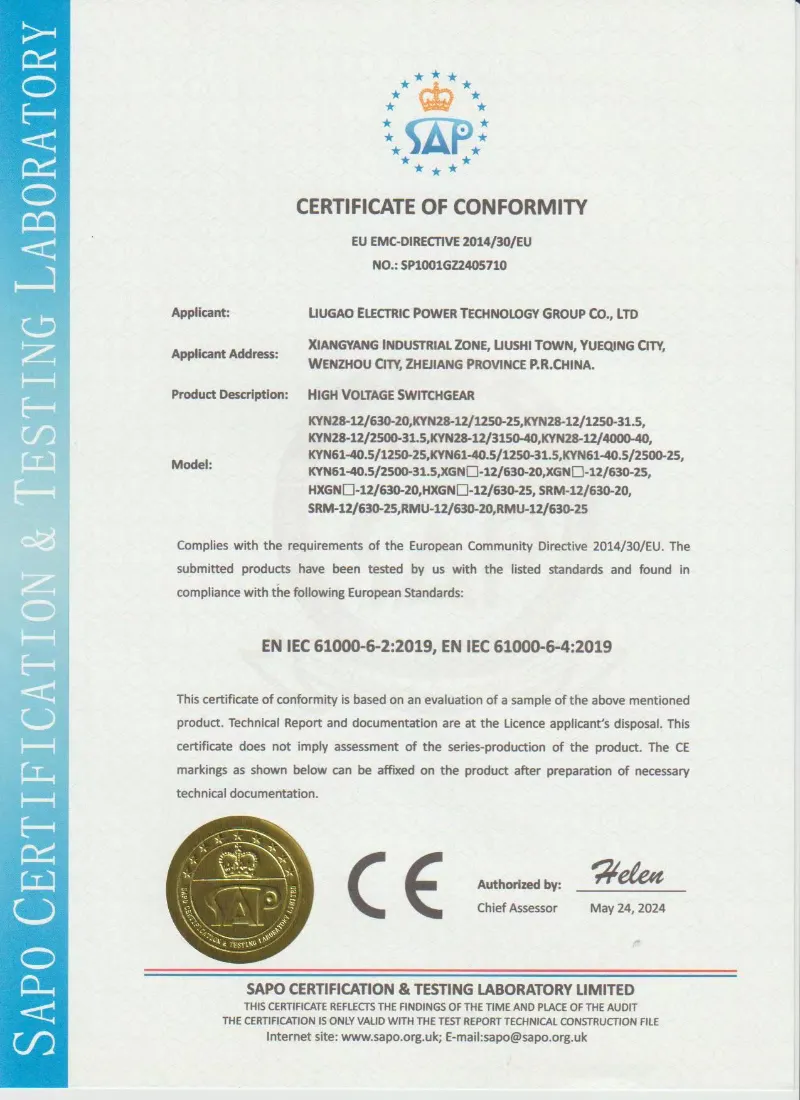

● Lugao Power Co., Ltd.betartja a szigorú nemzetközi irányelveket. XGN66-12 sorozatunk teljesen típustesztelt, és megfelel az IEC 62271-200 szabványnak (AC fémházas kapcsoló- és vezérlőberendezések). Gyártóüzemünknek ISO 9001 tanúsítvánnyal is rendelkezünk, biztosítva ezzel az állandó minőséget.

Termékparaméter (specifikáció)

A megfelelő minősítés kiválasztása kritikus. Egy 1000 kVA-s transzformátorhoz 12 kV-on 630 A névleges áramot ajánlunk 25 kA rövid idejű ellenállással a potenciális hibaáramok hatékony kezelésére. Forduljon mérnökeinkhez a terhelésspecifikus számításokhoz.

Miért válassza a Lugao Power Co., Ltd.-t?

Bizonyított export szakértelem:A Fülöp-szigeteken, Vietnámban, Szaúd-Arábiában és Nigériában az elmúlt 5 évben sikeresen telepített több mint 500 egységnek köszönhetően csomagolási megoldásaink (beleértve a megerősített acél ládákat és a VCI korróziógátló fóliát) harci tesztelésnek örvendenek a hosszú távú tengeri áruszállítás és a nedves kikötői tárolás terén.

Valódi testreszabás:A RAL színillesztésen túl testreszabott CT/VT arányokat és segédérintkező-konfigurációkat biztosítunk, hogy illeszkedjenek a meglévő védelmi relé sémáihoz (ABB/Siemens/Schneider kompatibilis).

Agilis ellátási lánc:Helyi komponens-ökoszisztémánkat kihasználva 15-20 napos átfutási időt garantálunk, lényegesen gyorsabban, mint az európai társaik, anélkül, hogy feláldoznánk a kulcsfontosságú alkatrészek minőségét (VS1/ZN63 vákuummegszakítók).

Értékesítés utáni válasz

Forródrót:Technikai kérdésekre 2 órán belül válaszoltak (24/7).

Pótalkatrészek logisztika:A kritikus alkatrészeket 48 órán belül szállítjuk a DHL/FedEx útján.

Digitális dokumentáció:Teljes angol nyelvű kapcsolási rajzokat, SLD-ket és kezelési útmutatókat biztosítunk egy felhőalapú hivatkozáson keresztül a hajó indulása előtt, lehetővé téve a helyszíni csapatának, hogy előre felkészülhessen.
