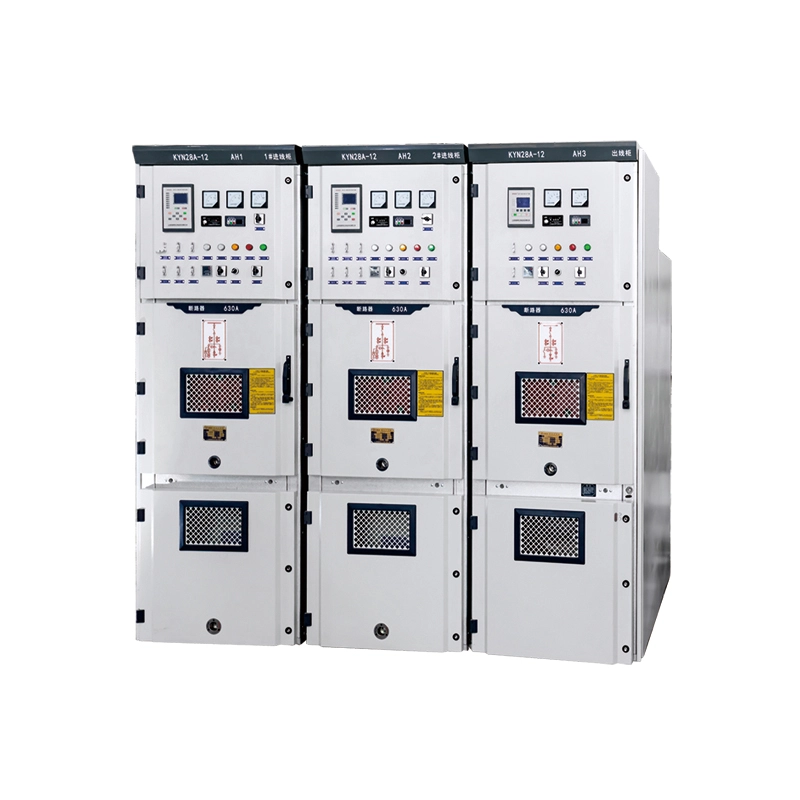

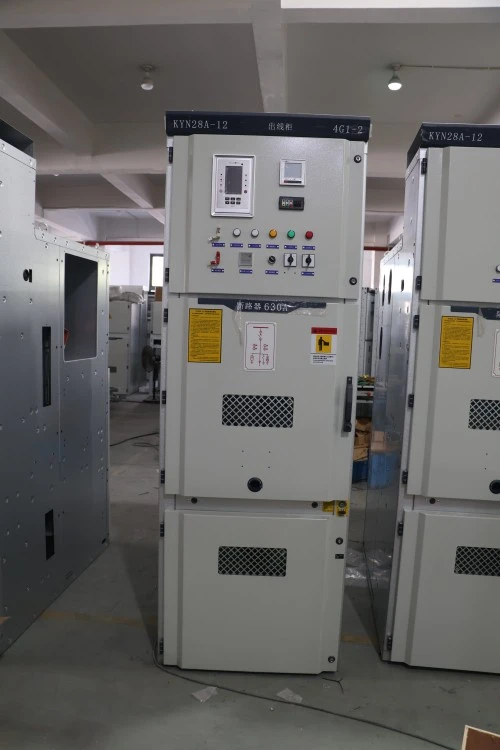

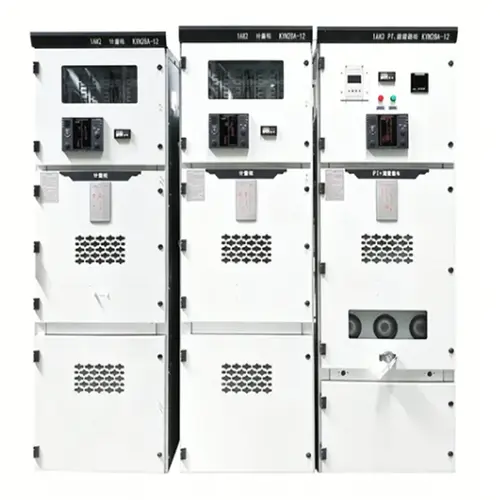

KYN Center Type Öt-megelőző reteszelő nagyfeszültségű kapcsolóberendezés

A KYN Center típusú Öt-megelőző reteszelésű nagyfeszültségű kapcsolóberendezés egy teljesen összeszerelt, fémburkolatú, kihúzható típusú kapcsolóberendezés, amelyet elsősorban 3,6 kV-tól 12 kV-ig terjedő háromfázisú váltakozó áramú áramellátó rendszerekben használnak. Egysínes vagy kétsínes konfigurációkhoz tervezték elágazó adagolóval.

Mi ez a berendezés?

Ez a berendezés egy nagyfeszültségű áramelosztó szekrény, amelyben megszakítók, szakaszolók, földelő kapcsolók, áramváltók, feszültségtranszformátorok és védőrelék találhatók. Meghatározó jellemzője az "öt-megelőző reteszelés" mechanizmus, amely fizikailag megakadályozza:

1. Zárás zárt földelőkapcsolóval

2. Az elülső fedél kinyitása zárt megszakító mellett

3. A megszakító behelyezése vagy eltávolítása, amikor a kapcsoló zárva van

4. A földelőkapcsoló működtetése feszültség alatt

5. A megszakító zárása vezérlőfeszültség nélkül

Mit csinál?

Biztonságosan fogadja az elektromos energiát a transzformátorról vagy a bejövő vezetékről, és elosztja a kimenő tápegységekhez, például motorokhoz, transzformátorokhoz, kondenzátortelepekhez vagy másodlagos alállomásokhoz. A KYN Center típusú Öt-megelőző reteszelésű nagyfeszültségű kapcsolóberendezések a középfeszültségű ipari és közműhálózatok gerincét képezik.

Modellkód bontás:

● KYN – K: Fémburkolatú Y: Kihúzható típus N: Beltéri

● Középső típus – Moduláris középső megszakító konfiguráció

● Öt-megelőző reteszelés – Mechanikai és elektromos hibavédelem

● Nagyfeszültségű kapcsolóberendezés – 12kV-ig

Termékparaméter (specifikáció)

A termék jellemzői és alkalmazása

1. Nagy biztonság – Öt-megelőző reteszelés

A KYN Center típusú öt-megelőző reteszelésű nagyfeszültségű kapcsolóberendezések kötelező mechanikus reteszeléssel rendelkeznek a megszakító, a leválasztó érintkezők, a földelő kapcsoló és az előlapok között. Ez kiküszöböli a kezelői hiba kockázatát – ez az ívvillanások első számú oka.

2. Kompakt moduláris felépítés

A kihúzható megszakító kocsi simán csúszik a síneken, három különböző pozícióban: működő, teszt/leválasztott és kihúzott. Ez lehetővé teszi a karbantartást a teljes gyűjtősín feszültségmentesítése nélkül – ez kritikus előny az adatközpontok és kórházak számára.

3. Intelligens felügyelet és vezérlés

Az opcionális intelligens IED-k (relék) a következőket biztosítják:

● Real-time current, voltage, and power monitoring

● Túláram, földzárlat és irányvédelem

● RS485/Modbus vagy IEC 61850 kommunikáció

● Távoli nyitás/zárás SCADA-n keresztül

● A megszakítórekesz belsejében található szabványos hőmérséklet- és páratartalom-érzékelők megakadályozzák a páralecsapódást.

4. Nagy mechanikai megbízhatóság

● A megszakító mechanizmus élettartama: 30 000 művelet (karbantartásmentes)

● Segédérintkezők: ezüst-nikkel ötvözet több mint 10 000 elektromos művelethez

● Elsődleges leválasztó érintkezők: ezüstözött réz rugónyomással

Alkalmazási területek

Gyártási részletek

1. Tokozás gyártása

● 2,0 mm-es hidegen hengerelt acél (horganyzott) vagy 1,5 mm-es rozsdamentes acél

● Lézerrel vágott és CNC-hajlítás a pontosság érdekében

● Hegesztett keret korrózióálló porszórt bevonattal (RAL 7035 szabvány)

2. Öt-megelőző reteszelő mechanizmus

● Acél bütykös lemezek és reteszelő rudak (nem műanyag alkatrészek)

● 10 000 reteszelési ciklusra tesztelve hiba nélkül

● Kulcsreteszeléssel rendelkezik a bejövő/kimenő bemenetekhez és a kötőelemekhez

3. Breaker kocsi

● Kihúzható alváz háromállású reteszeléssel

● Önbeálló elsődleges megszakítók

● Másodlagos csatlakozó 16–32 vezérlőáramkörrel

4. Gyűjtősín rendszer

● High-conductivity E-Cu copper (ETP grade)

● Ezüstös kötések Belleville alátétekkel

● Hőre zsugorodó szigetelés a fázisszigeteléshez

5. Kábelrekesz

● Bőséges hely fázisonként akár 4×240 mm²-es kábelek számára

● Kivehető kábelrögzítő konzol

● Rendelkezés a nulla sorrendű CT-re

6. Gyári tesztelés

● 100%-os dielektromos ellenállási teszt

● Mechanikai működési teszt (minimum 50 ciklus)

● Részleges kisülés mérése (≤5 pC 1,2-szeres névleges feszültségnél)

● Érintkezési ellenállás mérése (mikroohmméter)

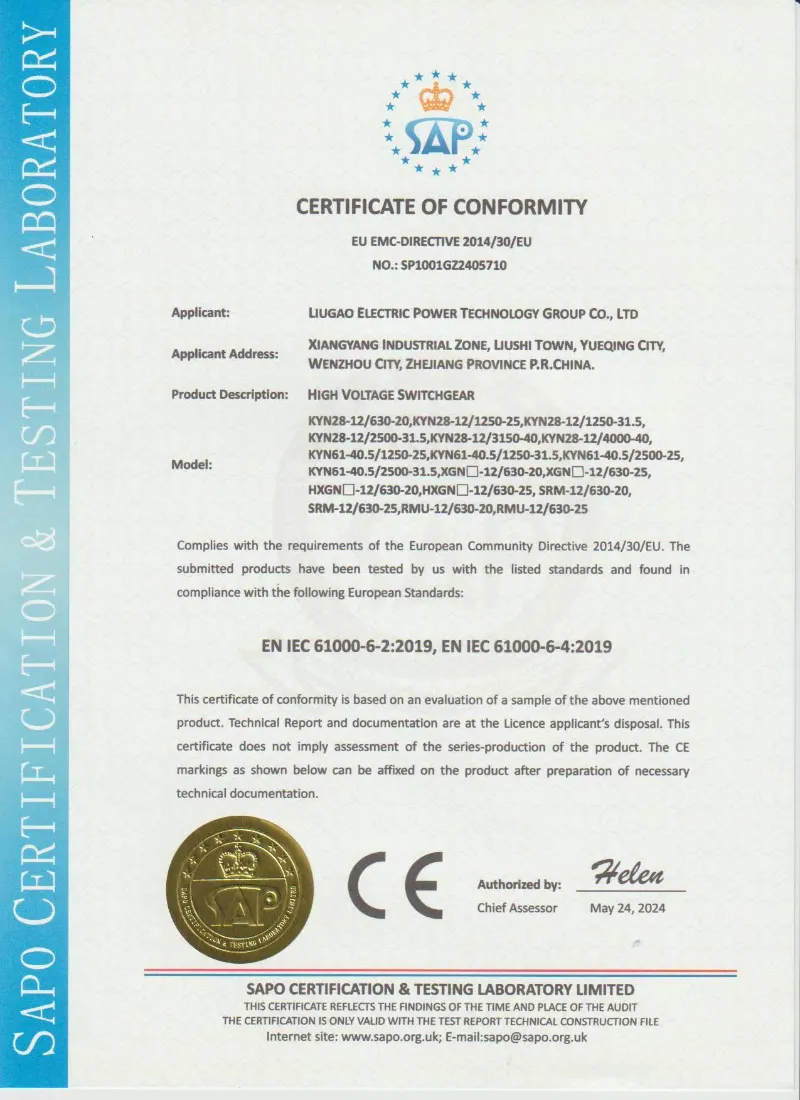

7. Tanúsítás és minőségbiztosítás

● Típusvizsgálat a GB/T 3906, az IEC 62271-200 és a DL/T 404 szerint

● Belső ív tesztelt (IAC AFLR 40kA/1s)

● ISO 9001:2015 tanúsítvánnyal rendelkező gyártás

● Rutinvizsgálati jelentés minden panelhez mellékelve

Miért válassza a Lugao Power Co., Ltd.-t a versenytársakkal szemben?

Gyakori vásárlói kérdések

1. kérdés: Használható ez a KYN Center típusú öt-megelőző reteszelésű nagyfeszültségű kapcsolóberendezés 24 kV-os rendszerekhez?

V: Nem, a szabványos KYN 12 kV-ig terjed. 24 kV-hoz a KYN28-24 változatot kínáljuk megnövelt szigetelési távolsággal. Árajánlatkéréskor kérjük adja meg a rendszer feszültségét.

2. kérdés: Biztosítja a vákuum megszakítót a KYN fémborítású kapcsolóberendezés részeként?

V: Igen, minden panelt teljesen összeszerelve, gyárilag tesztelt vákuummegszakítóval (VS1 típusú) szállítjuk. Kompatibilis alternatívákat is kínálunk, mint például az ABB VD4, a Siemens 3AH vagy a Schneider HVX, ha kívánja.

5. kérdés: Tud-e teljes kapcsolóberendezés-választékot szállítani, beleértve a bejövő, mérő-, adagoló- és kondenzátorpaneleket, mint KYN fémbevonatos kapcsolóberendezéseket?

V: Abszolút. Komplett összeállításokat tervezünk és gyártunk minden szükséges segédrekeszekkel, gyűjtősín csatlakozásokkal és panelközi reteszekkel. Csak küldje el az egysoros diagramot.

6. kérdés: Milyen dokumentációt nyújt be?

V: Minden KYN kapcsolóberendezéshez a következőket biztosítjuk: általános elrendezési rajz, huzalozási rajz, anyagjegyzék, tesztjelentés, használati utasítás és reteszelő mátrix – mindez angolul (vagy az Ön helyi nyelvén).

7. kérdés: Állítható-e az öt-megelőző reteszelő mező?

V: Nem – és ez szándékos. A reteszelés gyárilag be van állítva és lezárva, hogy megakadályozza a beavatkozást. Azonban világos mechanikai rajzokat biztosítunk, így csapata megérti a logikát. Ha változtatásra van szüksége, forduljon műszaki osztályunkhoz.

Gyártási képesség

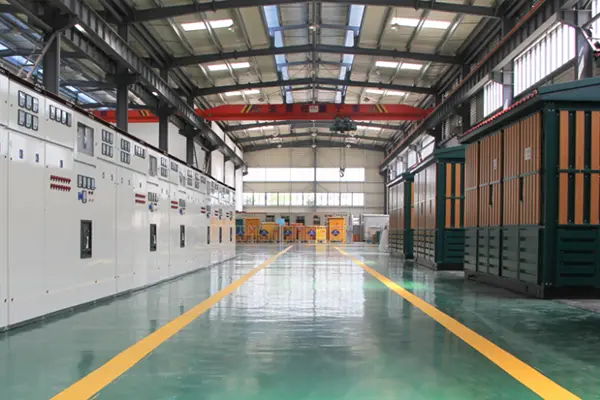

Lugao Power Co., Ltd.gyártja a KYN Center Type Five-Prevention relocking nagyfeszültségű kapcsolóberendezéseket egy modern gyártóüzemben, amely fejlett gyártási, összeszerelési és nagyfeszültségű vizsgálóberendezésekkel van felszerelve. Mindenswitchgear panelszigorú ISO 9001 minőségirányítási rendszer szerint készül, amely biztosítja az állandó minőséget, megbízható teljesítményt és a nemzetközi szabványoknak való teljes megfelelést.
