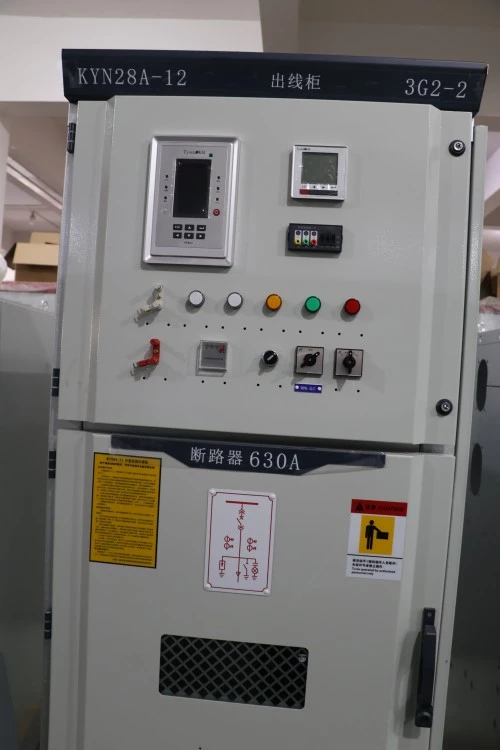

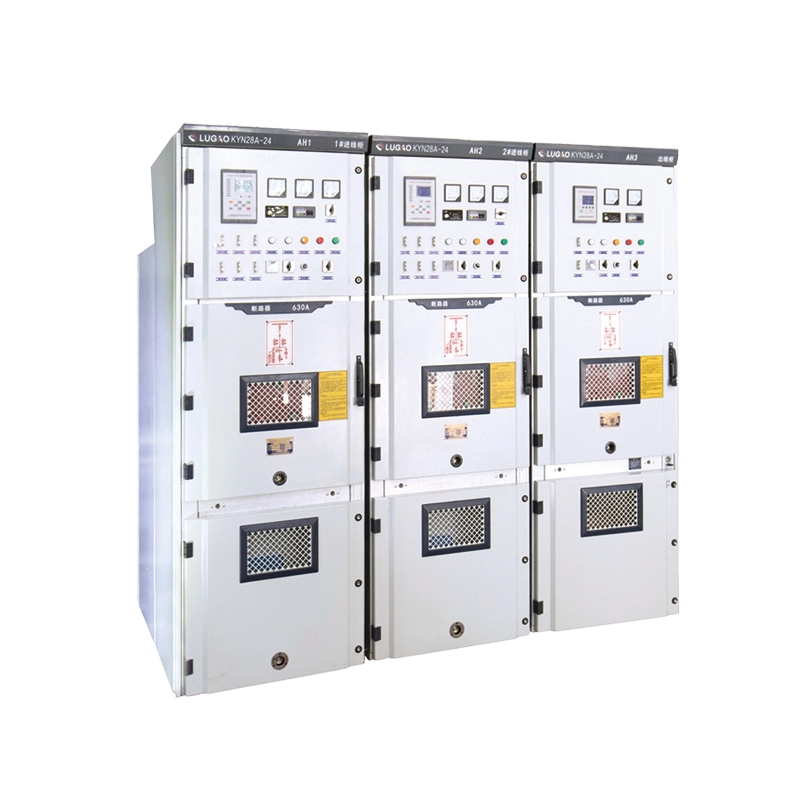

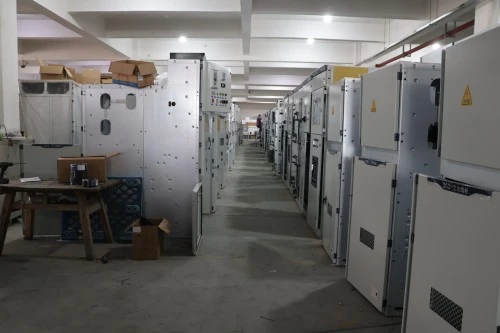

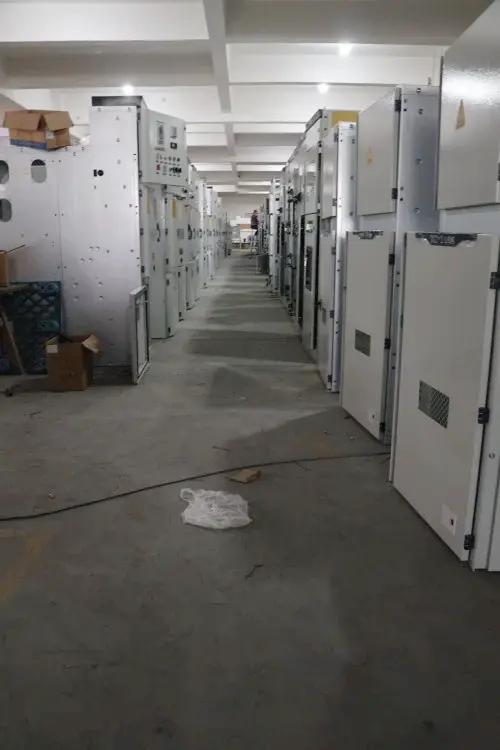

35 kV KYN alállomás páncélozott kihúzható típusú kapcsolóberendezés

Mi ez a berendezés?

A 35 kV-os KYN alállomás páncélozott kihúzható típusú kapcsolóberendezés gyárilag összeszerelt, fémburkolatú,beltéri nagyfeszültségű kapcsolóberendezések40,5 kV-os (35 kV névleges) háromfázisú váltakozó áramú rendszerekhez tervezték. A KYN sorozathoz tartozik, és közüzemi alállomásokban, ipari erőművekben, nagy kereskedelmi komplexumokban és megújuló energiagyűjtő állomásokon használják.

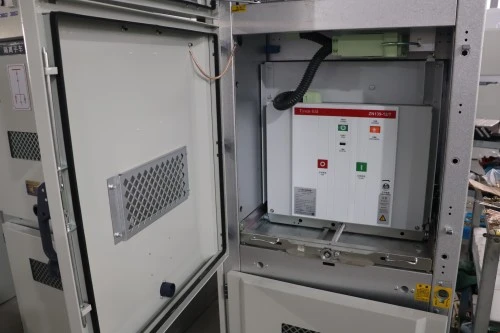

Ellentétben a rögzített típusú kapcsolóberendezésekkel, ahol a megszakítók a helyükre vannak csavarozva, ez a páncélozott kihúzható típus egy mozgó megszakító kocsival rendelkezik, amely három különböző helyzetbe gurítható: működési, tesztelési/leválasztási és kihúzható helyzetbe. Ez a kialakítás lehetővé teszi a hibás megszakító percek alatti cseréjét anélkül, hogy a teljes gyűjtősínt áramtalanítanák – ez kritikus előny a folyamatos áramellátásban.

Mit csinál?

Ennek a berendezésnek az alapvető funkciója, hogy 35 kV-os bejövő áramot fogadjon transzformátorról vagy felsővezetékről, megszakítókkal védje a downstream hálózatot, és elosztja az áramot a kimenő betáplálókhoz, például középfeszültségű motorokhoz, szekunder transzformátorokhoz, kondenzátortelepekhez vagy nagy ipari terhelésekhez. A 35 kV-os KYN alállomás páncélozott kihúzható típusú kapcsolóberendezése a következőket is biztosítja:

● Leválasztás – Látható leválasztás a biztonságos karbantartás érdekében

● Védelem – Túláram, földzárlat és rövidzárlati kioldás reléken vagy IED-eken keresztül

● Mérés – Feszültség- és árammérés SCADA alállomáshoz

● Reteszelés – Mechanikus öt-megelőző rendszer az emberi hibák kiküszöbölésére

Modellkód bontás

A termék jellemzői és alkalmazása

Termék jellemzők

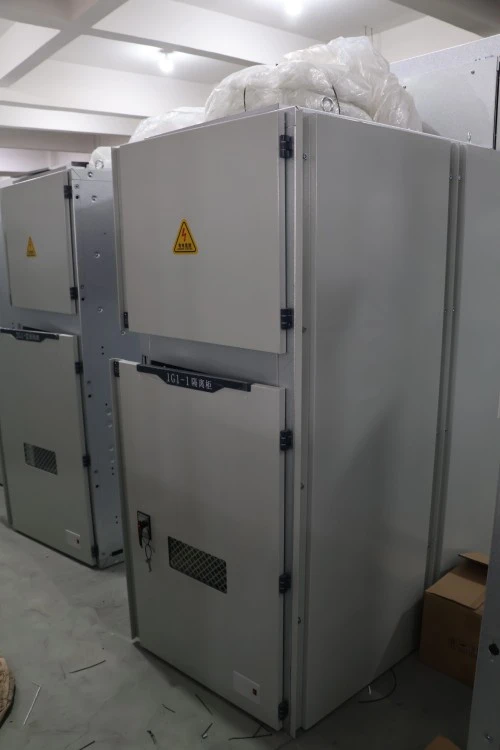

1. jellemző: Valódi páncélozott kivonható konstrukció

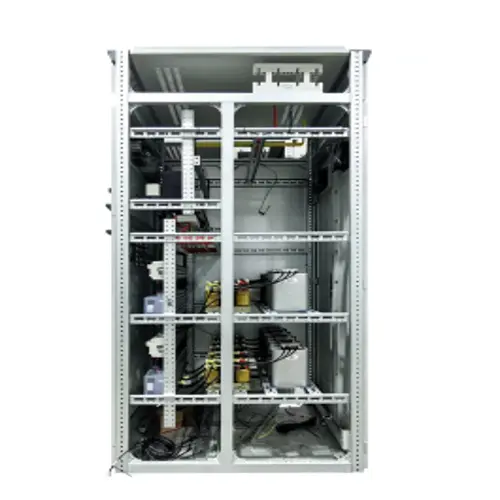

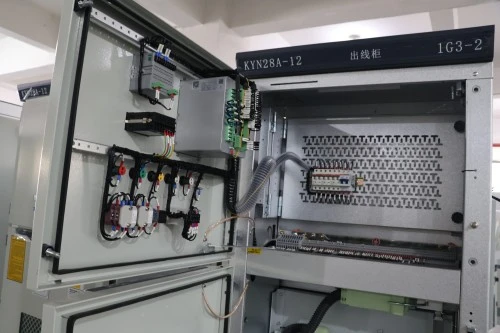

A kihúzható fémburkolatú kapcsolóberendezés külön acéllemez rekeszekkel rendelkezik a megszakító, a gyűjtősín, a kábelvégződés és a kisfeszültségű vezérlés számára. Mindegyik rekesz földelve van, és le van választva az ívvillanás terjedésétől.

2. szolgáltatás: Öt-megelőző mechanikus reteszelés

Az öt-megelőző rendszer teljesen mechanikus, nem szoftverfüggő. Fizikailag megakadályozza:

1. A megszakító zárása zárt földelőkapcsolóval

2. Az elülső fedél kinyitása zárt megszakító mellett

3. A megszakító mozgatása a pozíciók között feszültség alatt

4. Működő földelő kapcsoló feszültség alatti vezetőkkel

5. Záró megszakító vezérlő áram nélkül

3. jellemző: Magas ívű hiba elszigetelése

A belső ívosztályozás (IAC) 31,5 kA-re tesztelve 1 másodpercig. Az ívszárnyak nyomást irányítanak felfelé és távol a kezelőktől.

4. jellemző: Nagyfeszültségű szigetelés megbízhatósága

A fázis-fázis és a fázis-föld távolságok meghaladják az IEC 62271-200 minimumát. Valamennyi gyűjtősín hőre zsugorodó szigeteléssel van ellátva, vagy korona védőburkolattal van ellátva.

5. szolgáltatás: Intelligens megfigyelés és távoli működés

Szabványos IED (intelligens elektronikus eszköz) RS485/Modbus vagy IEC 61850 GOOSE üzenetküldéssel. A megszakító helyzetének, a rugó töltési állapotának, az SF6-nak (ha van), a hőmérsékletnek és a részleges kisütésnek valós idejű monitorozása.

Termékleírások

Miért válassza a Lugao Power Co., Ltd.-t a versenytársakkal szemben?

Miért választanak minket ismételten az ügyfelek:

Nem vágunk le a szigetelés hézagán, a gyűjtősín anyagán vagy a reteszelés robusztusságán. Minden gyárunkból kilépő KYN kapcsolókészülék teljes 95 kV-os ellenállási teszten esik át – nem egy csökkentett feszültségű "rutin" teszten. Panelspecifikus kapcsolási rajzokat is biztosítunk CAD és PDF formátumban, nem általános sablonokat.

Csomagolás, szállítás és vevőszolgálat

Csomagolás

Minden 35 kV-os KYN alállomás páncélozott, kihúzható típusú kapcsolóberendezés panel VCI rozsdagátló papírba + műanyag fóliába van csomagolva

1. Ezután egy fertőtlenítési tanúsítvánnyal rendelkező rétegelt lemez ládába zárva, minden sarkán és élén hab párnázással

2. A megszakító kocsit kihúzott állapotban szállítjuk, szállítókonzolokkal lezárva

3. A gyűjtősíneket szétszereljük, egyenként becsomagoljuk, fázis- és panelszámmal jelöljük

4. Másodlagos dugók, állványfogantyúk, földelő kulcsok és tartalék biztosítékok egy időjárásálló tartozékdobozba csomagolva az LV-rekeszben

5. Szilikagél nedvszívó zacskók nedvességérzékeny szállítmányokhoz (tengeri fuvarozás)

Szállítás

1. Tengeri fuvarozás: 40 láb hosszúságú HC konténer 6-8 panelt tartalmaz (mérettől függően)

2. Szárazföldi áruszállítás: Platós teherautó rezgéscsillapító légzsákokkal és hevederekkel

3. Incoterms: EXW (gyári), FOB ningbo

4. A szállítmányhoz mellékelt dokumentáció

5. Általános elrendezési rajz (gyártott állapotban)

6. Egysoros diagram panelszámozással

7. Bekötési rajz (A3 méretű, laminált)

8. Anyagjegyzék (megszakítók, CT-k, VT-k, relék)

9. Rutinvizsgálati jelentés (a minőségbiztosítási hatóság aláírva)

10. Használati útmutató (angol vagy helyi nyelven)

11. Reteszelő mátrix és kulcsütemezés (ha kulcsreteszelést használnak)

Értékesítés utáni szolgáltatásokra vonatkozó kötelezettségvállalás

1. Jótállási idő: 12 hónap a szállítás dátumától (24 vagy 36 hónapra meghosszabbítható fizetett szolgáltatási szerződéssel)

2. Technikai támogatás: Élethosszig tartó ingyenes távkonzultáció. Mérnökeink kiszállítás előtt átnézik az egysoros diagramot és a relé beállításait.

3. Helyszíni szerviz: Szerelési felügyelet, üzembe helyezési segítség, hibadiagnosztika. A garanciális időszak alatt ingyenes (az utazás és a szállás költségtérítés ellenében). Garancia után napidíjjal + alkatrész.

4. Alkatrészellátás: Megszakító kocsik, primer érintkezők, szekunder dugók, állványfogantyúk, földelő kapcsolók, hőmérséklet-szabályozók és reteszelő alkatrészek raktáron. Másnapi szállítás a DHL/FedEx-en keresztül a kritikus alkatrészekért.

Gyakran Ismételt Kérdések

1. kérdés: Használható-e a 35 kV-os KYN alállomás páncélozott kihúzható típusú kapcsolóberendezése kültéren egy kompakt alállomáson?

V: Szabvány: IP4X (csak beltéri).

Opció: IP54-es kültéri burkolat időjárásálló tetővel és kényszerszellőztetéssel, több panellel.

Művelet: Árajánlat kérésekor adja meg a „kültéri” kifejezést.

2. kérdés: Hogyan ellenőrizhető az öt-megelőző reteszelés az áramellátás előtt?

A: Kövesse lépésről lépésre a tesztet a kézikönyvben (alapteszt: 10 perc).

Kulcsellenőrzések: A megszakító nyitva + a földelés zárva → meg kell akadályoznia a berakodást. A megszakító zárva → a bejárati ajtó zárva kell maradjon.

Javaslat: Tesztelje üzembe helyezéskor és 6 havonta.

3. kérdés: Az elsődleges leválasztó érintkezők élettartama és a cserejelző?

A: Ezüstözött rézérintkezők: 5000 műveletre méretezve.

Kopásjelző: piros vonal látható az érintkező ujján → cserélje ki.

Tipikus alállomás (évente egyszeri állvány): 30+ évig működik. Gyakori működés (ívkemencék): évente mérje meg az érintkezési ellenállást.
