Miért az olajba merülő transzformátor a közüzemi méretű elektromos hálózatok igáslója?

Minden modern város, ipari komplexum és regionális villamosenergia-hálózat szívében ott van egy csendes, zümmögő jelenlét, amely lehetővé teszi a modern életet. Ez azolajba merülő transzformátor– olyan alapvető eszköz az elektromos hálózat működéséhez, hogy mindenütt jelenléte miatt szinte láthatatlanná vált a nyilvánosság számára. Pedig ezek nélkül az igáslovak nélkül az elektromos áram átvitele az erőműből az otthonába lehetetlen bravúr lenne. Az olajba merülő transzformátor egyszerű, de alapvető funkciót lát el: növeli a feszültséget a hatékony távolsági átvitel érdekében, és csökkenti a biztonságos fogyasztás érdekében. De funkciójának egyszerűsége meghazudtolja azt a rendkívüli tervezést, amely ahhoz szükséges, hogy megbízható, hatékony és évtizedeken át tartós legyen.

A közüzemi méretű áramhálózatok számos ok miatt támaszkodnak olajba merülő transzformátorokra: kiemelkedő megbízhatóságot, hatékony hőkezelést, kiváló dielektromos szilárdságot és bizonyított hosszú élettartamot kínálnak. Ellentétben a száraz típusú transzformátorokkal, amelyek feszültsége és kapacitása korlátozott, az olajba merülő transzformátorok képesek kezelni a hálózat által megkövetelt hatalmas teljesítményszinteket. Olajuk kettős célt szolgál: elektromos szigetelő és hűtőfolyadék is, biztosítva, hogy a transzformátor teljes kapacitással, túlmelegedés nélkül működjön. Ez a cikk megvizsgálja azokat a műszaki és gazdasági tényezőket, amelyek az olajbemerítésű transzformátort a közüzemi méretű villamos hálózatok vitathatatlan igáslójává teszik, elemezve a tervezést, a hűtési rendszereket, a megbízhatóságot és az életciklus-gazdaságosságot.

Tartalomjegyzék

• 1. Mi az az olajba merülő transzformátor, és hogyan működik?
• 2. Miért jobb az olajhűtés nagy teljesítményű alkalmazásoknál?
• 3. Mitől rendkívül megbízhatóak az olajba merülő transzformátorok?
• 4. Hogyan nyújt 30-40 éves élettartamot az olajba merülő transzformátor?
• 5. Mik az olajba merülő transzformátorok gazdasági előnyei?
• 6. Gyakran Ismételt Kérdések (GYIK)
• 7. Következtetés

1. Mi az az olajba merülő transzformátor, és hogyan működik?

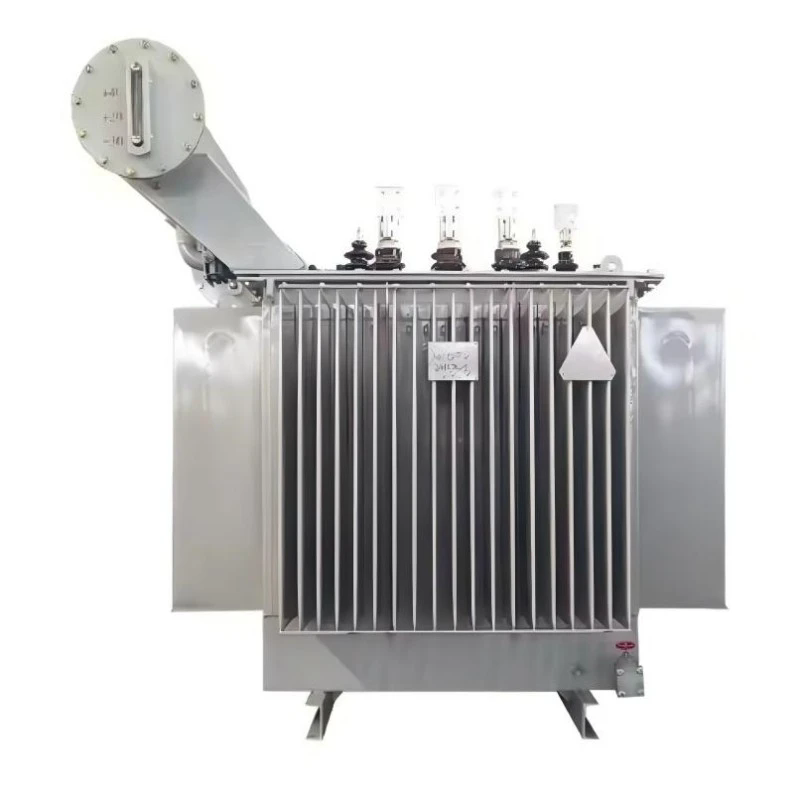

Az olajbemerített transzformátor olyan transzformátortípus, amelyben a mag és a tekercsek egy transzformátorolajjal töltött tartályba merülnek. Az olaj egy speciális összetételű ásványolaj, amely egyszerre elektromos szigetelő és hűtőközeg. A transzformátor az elektromágneses indukció elvén működik: a primer tekercsben lévő váltóáram változó mágneses fluxust hoz létre a magban, ami feszültséget indukál a szekunder tekercsben. A feszültségarányt az elsődleges és a szekunder tekercs közötti fordulatszám határozza meg. Egy tipikus elektromos hálózatban a fokozatos transzformátor a generátorszintről (jellemzően 11-22 kV) átviteli szintre (115 kV-ról 765 kV-ra), a lecsökkentő transzformátor pedig az átviteli szintekről az elosztási szintekre (4 kV-ról 35 kV-ra) csökkenti a feszültséget.

Az olaj szerepe a transzformátorban kettős. Először is elektromos szigetelést biztosít a tekercsek és a tartály között, megakadályozva az elektromos meghibásodást. Az olaj nagy dielektromos szilárdsága lehetővé teszi, hogy a transzformátor kompaktabb legyen, mintha légszigetelt lenne. Másodszor, az olaj hűtőfolyadékként működik. A transzformátor működése közben hő keletkezik a magban és a tekercsekben az I²R veszteségek (rézveszteségek), valamint a hiszterézis és az örvényáram-veszteségek (vasveszteségek) miatt. Az olaj elnyeli ezt a hőt és kering, átadja a tartály falaira, ahol eloszlik a környező levegőben. Ez a hűtőhatás elengedhetetlen ahhoz, hogy a transzformátor teljes névleges teljesítményén, túlmelegedés nélkül működjön.

Az olajbemerített transzformátor a domináns technológia a nagyfeszültségű, nagy teljesítményű alkalmazásokban. atLugao Power Co., Ltd., a legszigorúbb nemzetközi szabványoknak megfelelő olajos transzformátorokat gyártunk. Az olajba merülő transzformátor tipikus alkatrészei a következők: mag (általában szemcseorientált szilíciumacélból), tekercsek (általában réz vagy alumínium), olajtartály, perselyek (a tekercsek külső áramkörhöz történő csatlakoztatásához), konzervátor (tágulási tartály, amely lehetővé teszi az olaj expanzióját), légtelenítő (a levegő bejutását a konzervátorba és a sugárzókba). Ezen alkatrészek tervezése és felépítése kritikus fontosságú a transzformátor teljesítménye és hosszú élettartama szempontjából. Üzemünk évtizedek óta finomította ezeket a tervezési elemeket, biztosítva, hogy olajbemerített transzformátorunk megbízható teljesítményt nyújtson a legigényesebb hálózati alkalmazásokban is.

2. Miért jobb az olajhűtés nagy teljesítményű alkalmazásoknál?

A transzformátor hűtőrendszere kritikus a működéséhez. Ahogy a transzformátor elektromos energiát alakít át, egy része hőként elvész. Ezt a hőt el kell távolítani, hogy a transzformátor hőmérséklete ne lépje túl a tervezési határértékeket. Az olajba merülő transzformátorban az olaj elsődleges hűtőközegként szolgál. Az olaj kiváló hővezető képessége és fajlagos hőkapacitása lehetővé teszi a hő hatékony elnyelését és átadását a magról és a tekercsekről. A hűtési folyamatot a természetes konvekció mozgatja: az olaj felmelegedésével kevésbé sűrűsödik és felemelkedik, míg a hidegebb olaj leereszkedik a helyére. Ez természetes keringést hoz létre, amely elosztja a hőt a transzformátorban.

Az olajbemerült transzformátorokhoz többféle hűtőrendszert használnak:

• ONAN (természetes olaj, természetes levegő):Ez a hűtés legegyszerűbb típusa, amely az olaj természetes konvekcióján és a levegő természetes konvekcióján alapul a tartály felületén. A hő az olajból a tartály falaiba, majd a környező levegőbe kerül. Az ONAN hűtés kisebb transzformátorokhoz alkalmas.
• ONAF (természetes olaj, légierő):Ez a rendszer ventilátorokat használ, hogy a levegőt a tartály felületére és a radiátorokra kényszerítse, növelve a hőátadás sebességét. Az ONAF hűtést nagyobb transzformátorokhoz használják, és akár 33%-kal is növelheti a transzformátor kapacitását.
• OFAF (Oil Forced, Air Forced):Ez a rendszer olajszivattyúkat használ az olaj keringetésére a radiátorokon keresztül, és ventilátorok segítségével a levegőt a radiátorokra kényszeríti. Az OFAF hűtést a legnagyobb transzformátorokhoz használják, maximális hűtési teljesítményt biztosítva.
• ODAF (olaj irányítású, légierő):Ez a legfejlettebb hűtőrendszer, ahol az olajat szivattyúk vezetik át a tekercseken keresztül a leghatékonyabb hűtés érdekében. Az ODAF hűtést a legnagyobb és legnagyobb terhelésű transzformátorokhoz használják.

A hűtőrendszer kiválasztása a transzformátor teljesítményétől, a környezeti hőmérséklettől és a terhelési profiltól függ. A hűtőrendszer hatékonysága kritikus tényező a transzformátor kapacitásának és túlterhelés-kezelési képességének meghatározásában. A nagy hatásfokú hűtőrendszerrel rendelkező transzformátor magasabb terhelési tényezővel üzemeltethető anélkül, hogy túllépné a hőmérsékleti határait. A Lugao Power Co., Ltd.-nél olajbemerített transzformátorunkat olyan hűtőrendszerekkel tervezzük, amelyek az adott alkalmazáshoz vannak optimalizálva, biztosítva, hogy a transzformátor teljes névleges kapacitását a legnehezebb körülmények között is le tudja adni.

Az alábbi táblázat összefoglalja a különböző hűtőrendszerek főbb jellemzőit:

Az olaj azon képessége, hogy hatékonyan eltávolítja a hőt a transzformátor magjából és a tekercselésből, az egyik legfontosabb ok, amiért az olajbemerített transzformátort a legelőnyösebb választás a közüzemi alkalmazásokhoz. Az olaj csillapító közegként is működik, elnyeli a mechanikai rezgéseket és csökkenti a zajt.

3. Mitől rendkívül megbízhatóak az olajba merülő transzformátorok?

Az olajos transzformátor megbízhatósága az elektromos hálózatban való dominanciájának sarokköve. A transzformátor meghibásodása katasztrofális esemény, amely áramkimaradásokhoz, költséges javításokhoz és potenciális biztonsági kockázatokhoz vezet. Az olajbemerített transzformátor tervezése és felépítése kifejezetten a megbízhatóság maximalizálását szolgálja. Az olaj tiszta, inert környezetet biztosít a tekercsek számára, védve azokat a nedvességtől, portól és egyéb szennyeződésektől. Az olaj korai figyelmeztető rendszerként is működik: az olaj oldottgáz-analízise (DGA) képes észlelni a kezdődő hibákat, lehetővé téve a proaktív karbantartást, mielőtt meghibásodás következik be.

Számos kulcsfontosságú tervezési jellemző járul hozzá az olajos transzformátor megbízhatóságához:

• Robusztus szigetelés:Az olaj nagy dielektromos szilárdságot biztosít, megakadályozva az elektromos meghibásodást a tekercsek között. A tekercsek papírszigetelése szintén olajjal van impregnálva, növelve a dielektromos szilárdságát. A papír- és olajszigetelés kombinációja „papír-olaj” szigetelőrendszerként ismert, és a legmegbízhatóbb szigetelőrendszer a nagyfeszültségű transzformátorok számára.
• Zárt szerkezet:A transzformátor tartálya tömített, hogy megakadályozza a nedvesség és az oxigén bejutását, ami ronthatja az olaj- és papírszigetelést. A konzervátor (tágulási tartály) a fő tartályhoz csatlakozik, és részben olajjal van feltöltve, így zárt környezetet biztosít. A szellőző lehetővé teszi a levegő bejutását és kilépését a konzervátorból, de tartalmaz szárítóanyagot, amely eltávolítja a nedvességet a levegőből.
• Túlterhelési képesség:Az olajbemerített transzformátorok jelentős túlterhelési képességgel rendelkeznek. Az olaj hőpufferként működik, nagy terhelés esetén elnyeli a hőt, és a terhelés csökkenésekor kiengedi. Ez lehetővé teszi a transzformátor számára, hogy kezelje a rövid távú túlterheléseket anélkül, hogy túllépné a hőmérsékleti határait. A túlterhelési képesség különösen fontos olyan hálózatban, ahol a terhelések kiszámíthatatlanul változhatnak.
• Állapotfigyelés:Az olajból mintát lehet venni és elemezni lehet a transzformátor állapotának felméréséhez. Az oldott gáz elemzése (DGA) a legfontosabb állapotfigyelő technika. Az olajban oldott gázok jelzik a hiba típusát és súlyosságát. Az olaj rendszeres ellenőrzésével korán felismerhetők a lehetséges problémák, ami lehetővé teszi a korrekciós intézkedések megtételét, mielőtt a hiba bekövetkezne.

Az olajbemerítésű transzformátor megbízhatósága több évtizedes működés során bizonyított. Sok olajba merülő transzformátor több mint 40 éve működik, csak rutin karbantartással. A transzformátor robusztus felépítése, valamint a terepen karbantartható képessége minden közmű megbízható eszközévé teszi. A Lugaonál a legmagasabb szintű megbízhatóság érdekében tervezzük olajba merülő transzformátorunkat. Transzformátoraink kiváló minőségű anyagokból készülnek, és szigorú tesztelésnek vetjük alá, beleértve a dielektromos teszteket, a rövidzárlati teszteket és a hővizsgálatokat, hogy biztosítsák, hogy minden üzemi körülmény között megbízhatóan működjenek.

Az alábbi táblázat bemutatja a különböző transzformátorelemek jellemző élettartamát és az élettartamukat befolyásoló tényezőket.

Az olajbemerített transzformátor megbízhatósága a robusztus kialakításának, az olaj védő tulajdonságainak és állapotának nyomon követésének közvetlen eredménye. Ezek a tényezők együttesen teszik az olajba merülő transzformátort a legmegbízhatóbb technológiává a közüzemi méretű elektromos hálózatok számára.

4. Hogyan nyújt 30-40 éves élettartamot az olajba merülő transzformátor?

Az olajbemerítésű transzformátor hosszú élettartama bizonyítja robusztus kialakítását és alkatrészeinek eredendő tartósságát. Egy jól megtervezett és megfelelően karbantartott olajbemerítő transzformátor 30-40 évig, sőt esetenként még tovább is megbízhatóan üzemel. Ennek a hosszú élettartamnak a kulcsa az olaj által nyújtott védelemben és a transzformátor állapotának fenntartásában rejlik annak élettartama alatt. Az olaj szigetelő és hűtőközeg kettős szerepe, a tömített szerkezettel kombinálva olyan környezetet teremt, amely megvédi a magot és a tekercseket a nedvesség, oxigén és szennyeződés lebontó hatásaitól.

Az olajos transzformátor élettartamát jellemzően a szigetelőrendszer állapota határozza meg, amely a papírszigetelésből és az olajból áll. A papír szigetelése idővel leromlik a termikus, mechanikai és kémiai igénybevételek következtében. A lebomlás mértékét az Arrhenius-egyenlet szabályozza: a szigetelés élettartama felére csökken minden 8-10°C-os üzemi hőmérséklet-emelkedés esetén. Ezért a transzformátor hőmérsékletének szabályozása elengedhetetlen a transzformátor élettartamának maximalizálásához. Az olajhűtő rendszer kritikus fontosságú a hőmérséklet szabályozásához. Az olaj elvezeti a mag és a tekercsek által termelt hőt, így a szigetelés hőmérsékletét elfogadható határokon belül tartja.

Az olajbemerített transzformátor élettartamát befolyásoló másik tényező maga az olaj állapota. Az olaj idővel nedvességgel és oxigénnel szennyeződhet. A nedvesség csökkenti az olaj dielektromos szilárdságát, és felgyorsítja a papírszigetelés öregedését. Az oxigén hatására az olaj oxidálódik, savakat és iszapot képezve, amelyek tovább ronthatják a szigetelést. A rendszeres olajvizsgálat elengedhetetlen az olaj állapotának ellenőrzéséhez. Az olajszűrés és -feldolgozás eltávolíthatja a nedvességet és a szennyeződéseket, helyreállítva az olaj tulajdonságait és meghosszabbítva a transzformátor élettartamát. Sok esetben az olaj teljesen kicserélhető, így a transzformátor szinte új állapotba kerül.

Az olajon és a szigetelésen kívül a transzformátor többi alkatrésze is karbantartható vagy cserélhető az élettartam meghosszabbítása érdekében. Például a perselyek, a hűtőrendszer és a fokozatkapcsoló mind cserélhetők vagy felújíthatók. Ez a modularitás lehetővé teszi a transzformátor élettartamának jelentős meghosszabbítását az egyes alkatrészek élettartamán túl. A Lugaonál az olajba merülő transzformátorunkat a karbantarthatóság szem előtt tartásával tervezzük. Transzformátoraink könnyű hozzáférést biztosítanak a kritikus alkatrészekhez és szabványos interfészek a cserealkatrészekhez. Ez biztosítja, hogy ügyfeleink évtizedekig üzemben tudják tartani transzformátoraikat.

5. Mik az olajba merülő transzformátorok gazdasági előnyei?

Míg az olajmerített transzformátor kezdeti költsége magasabb, mint a száraz típusú transzformátoré, az olajmerített transzformátor jelentős gazdasági előnyöket kínál élettartama során. Az elsődleges gazdasági előnyök: kisebb üzemi veszteségek, nagyobb túlterhelési képesség, hosszabb élettartam és alacsonyabb karbantartási költségek. Ezek a tényezők hozzájárulnak az olajbemerült transzformátor alacsonyabb teljes birtoklási költségéhez (TCO) annak 30-40 éves élettartama alatt.

A transzformátor üzemi veszteségei az üresjárati veszteségek (magveszteségek) és a terhelési veszteségek (rézveszteségek) összege. Az üresjárati veszteségek állandóak és a mag anyagától és kialakításától függenek. A terhelési veszteségek a terhelési áram négyzetével változnak. Ezeknek a veszteségeknek a költsége a transzformátor élettartama során jelentős lehet, különösen azokon a területeken, ahol magas a villamosenergia-árak. Az olajbemerített transzformátorok magvesztesége általában alacsonyabb, mint a száraz típusú transzformátoroknak a kiváló hűtési hatékonyság miatt, ami kompaktabb és hatékonyabb magkialakítást tesz lehetővé.

Az olajbemerült transzformátor nagyobb túlterhelési képessége egy másik jelentős gazdasági előny. Egy rácsban a terhelés ritkán állandó. Vannak csúcsidőszakok és alacsony keresletű időszakok. Az olajba merülő transzformátor képes kezelni a rövid távú túlterheléseket, lehetővé téve a közszolgáltató számára, hogy elhalassza az új kapacitásba való beruházást. A túlterhelési képesség azt is lehetővé teszi, hogy a transzformátort magasabb átlagos terhelési tényezővel üzemeltetzék, csökkentve a további transzformátorok szükségességét.

Az olajba merülő transzformátor hosszú élettartama jelentős gazdasági előny. A transzformátor cseréjének költsége jelentős, beleértve az új transzformátor költségét, a telepítés költségeit és az állásidő költségeit. Az élettartam meghosszabbításával a közszolgáltató elhalaszthatja ezeket a költségeket.

Az alábbi táblázat összefoglalja az olajbemerült transzformátor gazdasági előnyeit a száraz típusú transzformátorokhoz képest:

Az olajba merülő transzformátor a legjobb gazdasági értéket kínálja a közüzemi méretű elektromos hálózatokhoz. Az alacsonyabb üzemi veszteségek, a nagyobb túlterhelési képesség és a hosszabb élettartam bőven ellensúlyozza a magasabb kezdeti költségeket. A Lugaonál elkötelezettek vagyunk amellett, hogy ügyfeleinknek olyan olajbemerített transzformátorokat biztosítsunk, amelyek a legjobb gazdasági értéket nyújtják, ötvözve a nagy teljesítményt a hosszú távú megbízhatósággal.

6. Gyakran Ismételt Kérdések (GYIK)

1. kérdés: Mennyi az olajbemerített transzformátor jellemző élettartama?

Válasz: Egy jól megtervezett és megfelelően karbantartott olajbemerítő transzformátor élettartama 30-40 év, sőt esetenként még hosszabb is lehet. Az élettartamot elsősorban a papírszigetelés és a szigetelőolaj állapota határozza meg. A rendszeres karbantartás, beleértve az olajvizsgálatot és a szűrést, jelentősen meghosszabbíthatja a transzformátor élettartamát. A Lugao Power Co., Ltd.-nél a hosszú távú megbízhatóság érdekében tervezzük olajba merülő transzformátorunkat, robusztus felépítéssel és kiváló minőségű anyagokkal.

2. kérdés: Hogyan viszonyul tűzbiztonsági szempontból egy olajbemerített transzformátor a száraz típusú transzformátorhoz?

Válasz: Az olajbemerített transzformátorok gyúlékony folyadékot (az olajat) tartalmaznak, amely tűzveszélyes. A száraz típusú transzformátorok a tűzveszély szempontjából biztonságosabbnak tekinthetők, mivel nem gyúlékony anyagokból készülnek. Az olajba merülő transzformátorok tűzveszélye azonban csökkenthető olyan tervezési jellemzőkkel, mint a tűzfalak, tűzoltó rendszerek és kevésbé gyúlékony folyadékok (például szintetikus észterek) használatával. Sok közszolgáltató választja az olajbemerített transzformátorokat kiváló teljesítményük és megbízhatóságuk miatt, elfogadva a magasabb tűzveszélyt az előnyökért cserébe, és megfelelő biztonsági intézkedéseket hajt végre. A két típus közötti választás az adott alkalmazástól és a helyszín biztonsági követelményeitől függ.

3. kérdés: Mi a célja az olajnak egy olajbemerített transzformátorban?

Válasz: Az olajos transzformátorban lévő olajnak két alapvető funkciója van: elektromos szigetelést biztosít a tekercsek és a tartály között, és hűtőfolyadékként működik. Az olaj nagy dielektromos szilárdsága megakadályozza az elektromos meghibásodást, hővezető képessége pedig lehetővé teszi, hogy a magból és a tekercsekből felvegye a hőt és továbbítsa azt a tartály falaira. Az olaj tiszta, inert környezetet is biztosít a tekercsek számára, védve azokat a nedvességtől és az oxigéntől. Az olaj állapota kritikus a transzformátor teljesítménye és élettartama szempontjából.

4. kérdés: Mi az oldott gázelemzés (DGA), és miért fontos?

Válasz: Az oldott gázelemzés (DGA) egy diagnosztikai technika, amelyet az olajba merülő transzformátor állapotának felmérésére használnak. Az olaj oldott gázokat tartalmaz, amelyek a transzformátoron belüli különféle hibák miatt keletkeznek. E gázok összetételének és koncentrációjának elemzésével azonosítható a hiba típusa és súlyossága. A DGA elengedhetetlen eszköz a meghibásodások megelőzésére és a transzformátor élettartamának meghosszabbítására. Javasoljuk, hogy a DGA-t rendszeres időközönként végezzék el, jellemzően évente vagy kétévente.

5. kérdés: Milyen környezetvédelmi megfontolások vonatkoznak az olajbemerített transzformátorokra?

Válasz: Az olajba merülő transzformátorok elsődleges környezeti problémája az olajszennyezés lehetősége, amely szennyezheti a talajt és a vizet. Ennek a kockázatnak a csökkentése érdekében a transzformátorokat elszigetelő rendszerekkel, például olajgyűjtő aknákkal szerelik fel. Emellett növekvő tendencia figyelhető meg a biológiailag lebomló és kevésbé gyúlékony szigetelőfolyadékok, például a szintetikus észterek használata felé, amelyeknek kisebb a környezeti hatása. A használt transzformátorolaj ártalmatlanítását a környezetvédelmi előírásoknak megfelelően kell végrehajtani. A Lugao Power Co., Ltd.-nél elkötelezettek vagyunk a környezettudatos gyártás mellett, és szintetikus észter folyadékokkal és robusztus szivárgásmentes kialakítású transzformátorokat kínálunk.

7. Következtetés

Az olajba merülő transzformátor a közüzemi szintű elektromos hálózat vitathatatlan igáslója. Kiemelkedő megbízhatósága, hatékony hőkezelése, hosszú élettartama és kedvező gazdaságossága miatt világszerte a közművek kedvelt választása. Az olaj alapvető elektromos szigetelést és hűtést biztosít, lehetővé téve a transzformátor hatékony és megbízható működését a legigényesebb körülmények között is. Megbízható eszközzé teszi a transzformátor állapotának olajteszteken keresztül történő nyomon követését és a transzformátor hosszú élettartama alatti karbantartását. Míg más technológiák, például száraz típusú transzformátorok léteznek, az olajbemerített transzformátor továbbra is a domináns technológia a nagyfeszültségű, nagy teljesítményű alkalmazásokban. A transzformátor bizonyított teljesítménye, valamint karbantarthatósága és felújítása biztosítja, hogy az elkövetkező évtizedekben továbbra is az elektromos hálózat gerincét képezze.

A Lugao Power Co., Ltd.-nél több mint két évtizede gyártunk kiváló minőségű olajba merülő transzformátorokat. Transzformátorainkat úgy terveztük, hogy megfeleljenek a legmagasabb szintű teljesítmény, megbízhatóság és hatékonyság követelményeinek. Elkötelezettek vagyunk amellett, hogy ügyfeleinknek a lehető legjobb termékeket és szolgáltatásokat nyújtsuk, ezért kérjük, vegye fel velünk a kapcsolatot, ha többet szeretne megtudni olajbemerülő transzformátor megoldásainkról.

Lépjen kapcsolatba a Lugao Power Co., Ltd.-vel. mahogy többet tudjon meg olajba merülő transzformátor-megoldásainkról a közüzemi méretű villamosenergia-hálózati alkalmazásokhoz.
