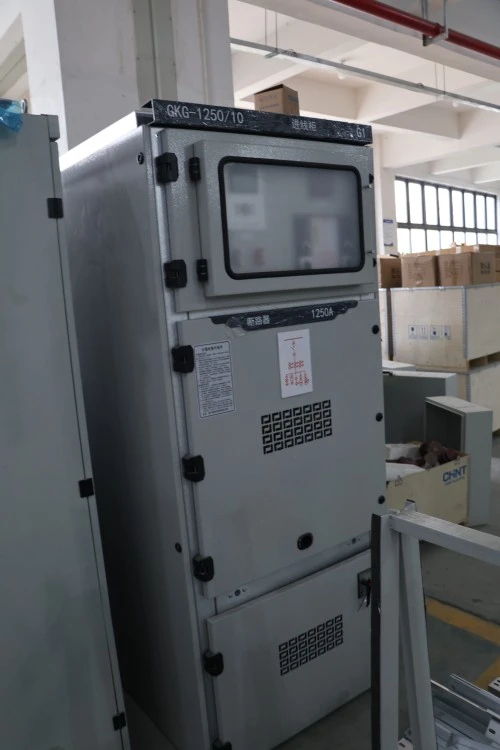

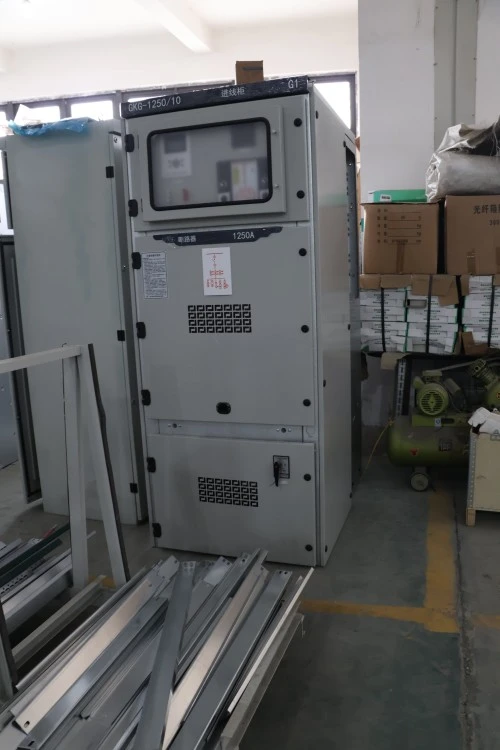

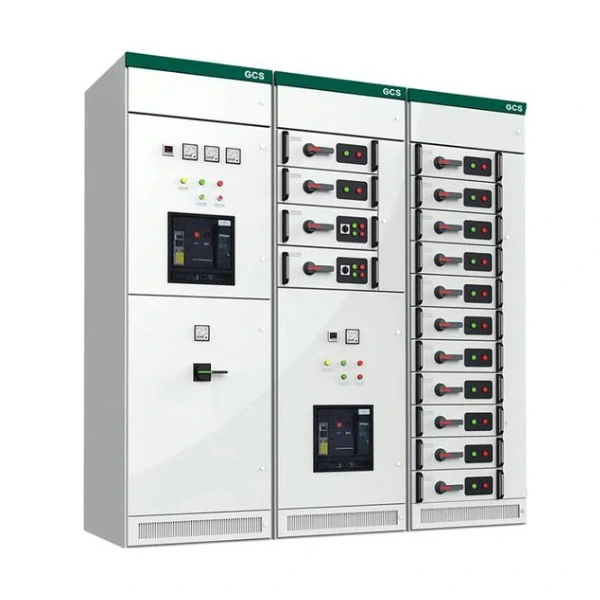

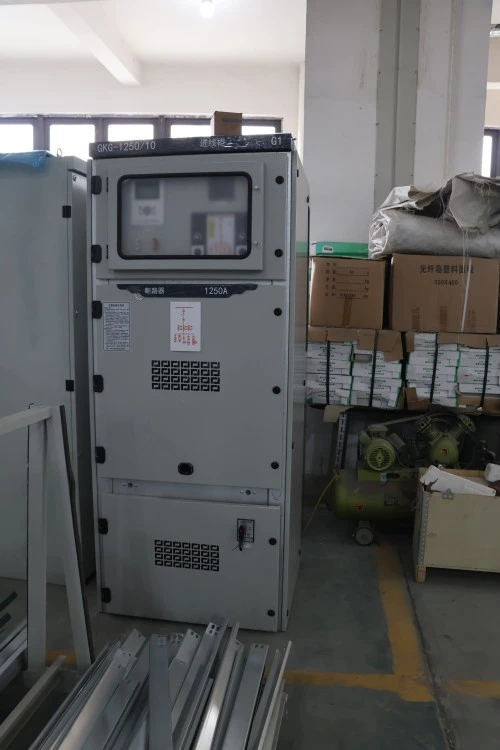

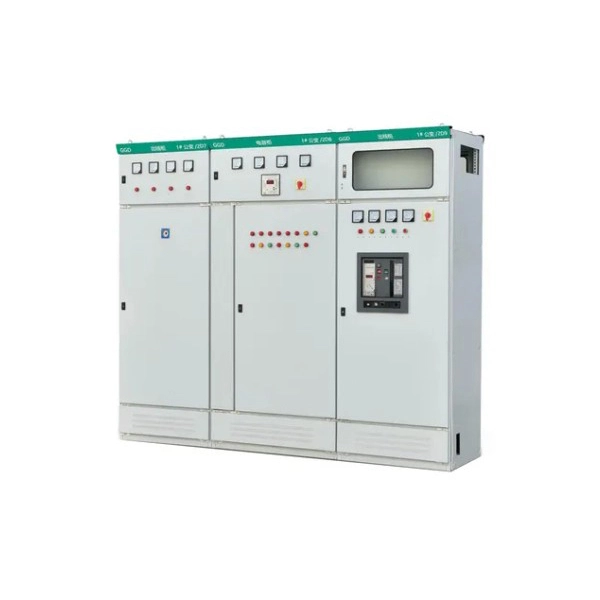

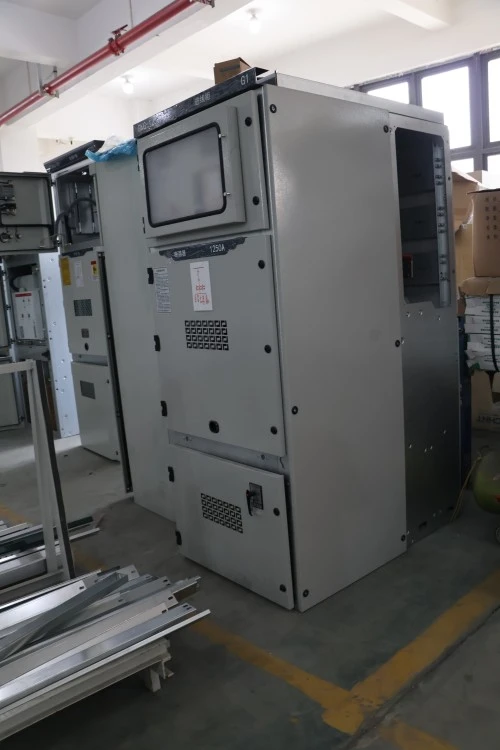

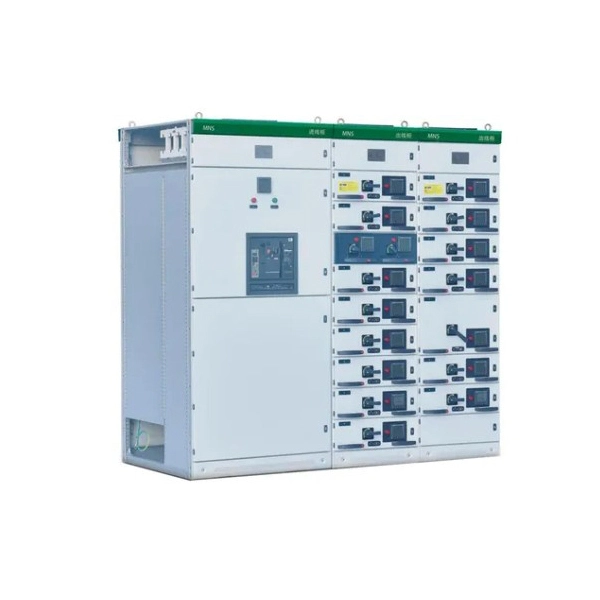

Kihúzható kapcsolóberendezés kapcsolószekrény

A kihúzható kapcsolóberendezés kapcsoló vezérlőszekrénye aKözepesfeszültségű fémházas kapcsolóberendezésahol a kulcsfontosságú alkatrészek, például a megszakítók fizikailag kivehetők a fő házból ellenőrzés, karbantartás vagy csere céljából. A rögzített kapcsolóberendezésekkel ellentétben ez az egység lehetővé teszi a kezelők számára a megszakító leválasztását és eltávolítását anélkül, hogy a teljes gyűjtősínrendszert áramtalanítanák. Széles körben használják elektromos berendezések vezérlésére, védelmére és leválasztására ipari üzemekben, alállomásokban és kereskedelmi épületekben. Egyszerűen fogalmazva, irányítja az energiaáramlást, miközben biztosítja a kezelő biztonságát és a rendszer folytonosságát.

Termékparaméterek (specifikáció)

Tanúsítás és minőségbiztosítás

A Lugao kihúzható középfeszültségű kapcsolóberendezéseket gyárt a projekt műszaki követelményeinek és a vonatkozó szabványoknak, például az IEC 62271-200 szabványnak megfelelően. Szállítás előtt rutin vizsgálati jelentéseket és ellenőrzési fényképeket lehet biztosítani a megerősített műszaki megállapodásnak megfelelően.

• IEC 62271-200 alapú tervezés és tesztelés
• Teljesítmény-frekvencia-állósági teszt
• Mechanikai működési teszt
• Reteszelő funkció tesztje
• Másodlagos vezetékek ellenőrzése
• Részleges kisülési vizsgálat adott esetben
• Gyári vizsgálati jelentés a szállítás előtt

Termékjellemzők és alkalmazások

Q1: Mi teszi aKihúzható kapcsolóberendezésA kapcsolószekrény biztonságosabb, mint a rögzített típus?

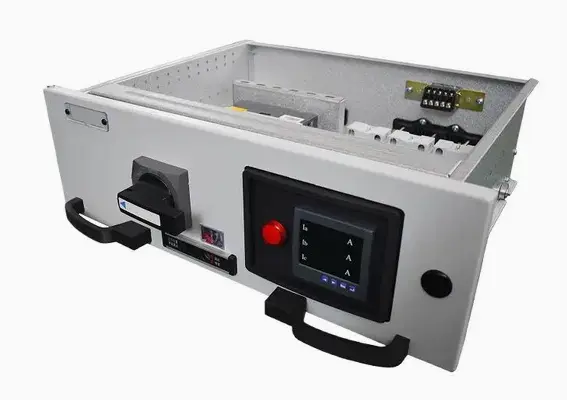

V: A kihúzható kialakítás fizikailag elszigeteli a megszakítót a feszültség alatt álló gyűjtősínektől, amikor kihúzzák. Ez látható szakadási rést hoz létre, kiküszöbölve a véletlenszerű ívvillanás kockázatát a karbantartás során. A Lugao olyan redőnymechanizmusokat ad hozzá, amelyek automatikusan lefedik a rögzített érintkezőket, amikor a modult kihúzzák, tovább növelve a biztonságot.

Q2: Milyen alkalmazások felelnek meg a legjobban ennek a szekrénynek?

V: Ideális:

● Erőművek (kiegészítő áramelosztás)

● Adatközpontok (nagy megbízhatóságra és gyors megszakítócserére van szükség)

● Olaj- és gázipari létesítmények (biztonságos szigetelés veszélyes területeken IP54 opcióval)

● Metró- és vasúti rendszerek (gyakori megszakító műveletek terhelés alatt)

● Bányászati ​​és acélipari üzemek (nagy rövidzárlati ellenállás szükséges)

Q3: Integrálható intelligens felügyelettel?

V: Igen.Lugaoopcionális érzékelőket és kommunikációs modulokat kínál (Modbus, IEC 61850) az egyes kihúzható modulok helyzetének távfelügyeletéhez.

Gyártási részletek és versenyelőnyök

Gyártási részletek:

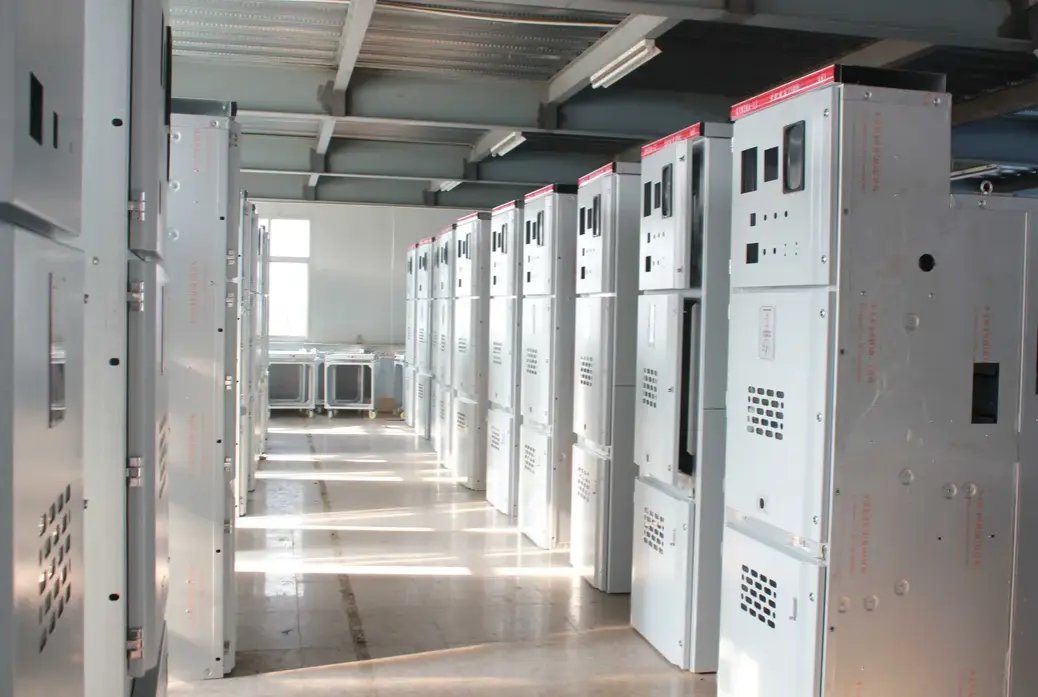

Minden Lugao kihúzható kapcsolóberendezés kapcsolószekrény lézerrel vágott rozsdamentes acélból vagy porszórt bevonatú horganyzott lemezből készül (minimális vastagság 80 μm). A kihúzható sínek krómozottak a sima mozgás érdekében, és 10 000 behelyezési/kihúzási ciklusra vannak méretezve. A rögzített érintkezők ezüstözöttek (legalább 10 μm vastagságúak), hogy minimalizálják az érintkezési ellenállást. Minden másodlagos vezérlővezeték égésgátló, térhálósított polietilén szigetelésű kábeleket használ. Minden egység átesik egy 48 órás beégési teszten és részleges kisülési mérésen (<5pC 1,1Ur-nél).

Versenyelőnyök a hasonló termékekhez képest:

Csomagolás, szállítás és értékesítés utáni szolgáltatás

Csomagolás:

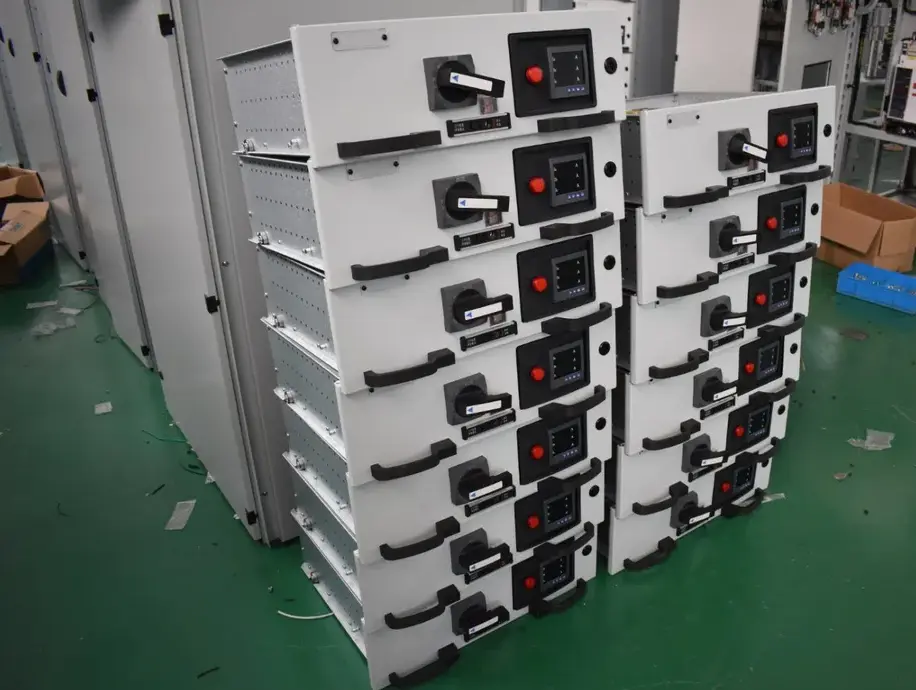

Minden kihúzható modult külön szállítanak antisztatikus habpárnával, majd páratartalom-jelzőkkel ellátott fa ládába zárják. A fő szekrény három rétegben van becsomagolva: VCI rozsdagátló fólia → buborékfólia → rétegelt lemez export tok acél pántokkal. Minden rögzítőelem és szerszám az ajtó belsejébe van csomagolva és rögzítve.

Szállítás:

Tengeren (standard): 20GP vagy 40HQ konténerek. Sürgős projektekhez kérésre légi vagy vasúti szállítás is megoldható. Szállítási határidő: FOB Ningbo vagy CIF a nagyobb kikötőkbe.

Értékesítés utáni szolgáltatás:

● Jótállási idő: 12 hónap az üzembe helyezéstől vagy 18 hónap a szállítástól, attól függően, hogy melyik következik be előbb.

● Távoli műszaki támogatás (videó, rajzok) – válasz 2 órán belül.

Árajánlathoz szükséges információk

Hogy pontos árajánlatot adjunk aKihúzható középfeszültségű kapcsolószekrény, kérjük, küldje el nekünk a következő információkat:

• Névleges feszültség és frekvencia
• Egysoros diagram
• Az egyes adagolók névleges árama
• Rövidzárlati áramigény
• Bejövő és kimenő panelek száma
• A védőrelé márkájára és típusára vonatkozó követelmények
• Mérési és kommunikációs követelmények
• Belső ívosztályozási követelmény
• Kábel bemeneti irány
• Mennyiség és célkikötő
• Alkalmazandó helyi szabvány vagy közmű követelmény

GYIK – Ügyfélkérdések és válaszok

1. kérdés: A kihúzható kapcsolóberendezés kapcsolószekrény utólag beépíthető egy korlátozott helyű régi alállomásba?

V: Igen. Moduláris és kompakt felépítése (tipikus szélessége 650 mm 12 kV esetén) lehetővé teszi a régebbi fix kapcsolóberendezések cseréjét építési munkák nélkül. Kérésre ingyenes elrendezés-ellenőrzést biztosítunk.

2. kérdés: Mi történik, ha a mechanikus reteszelés meghibásodik, miközben a megszakító csatlakoztatott helyzetben van?

V: A Lugao szekrények kézi vészkioldóval rendelkeznek, amely egy lezárt burkolaton keresztül érhető el. Ez egy hibabiztos kialakítás – a megszakító továbbra is kivehető a mellékelt szerszámmal. Javasoljuk azonban, hogy ezt csak képzett személyzet végezze el.

3. kérdés: Tartalmazza az ár az összes kihúzható modult és az elsődleges rézrudat?

V: A standard árajánlat tartalmazza a fő megszakító modult és az összes belső rézrudat (teljesen megmunkált és bevonattal). Az opcionális modulok, mint például a PT targoncák vagy az adagolóegységek külön vannak feltüntetve.

4. kérdés: Hogyan ellenőrizhetem, hogy a szekrény megfelel-e az IEC 62271-200 szabványnak?

V: Minden egységhez tartozik egy gyári vizsgálati tanúsítvány, amely tartalmazza a részleges kisülést, a teljesítmény-frekvencia-tűrést és a dinamikus stabilitási vizsgálati jelentéseket. Harmadik fél (pl. SGS, BV) ellenőrzését szívesen látjuk létesítményünkben.
