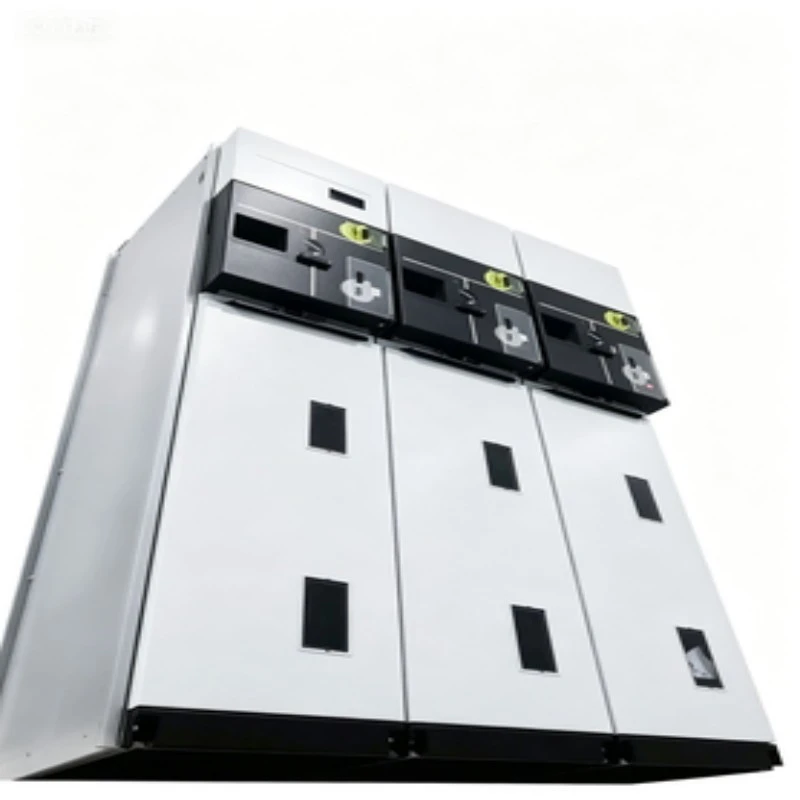

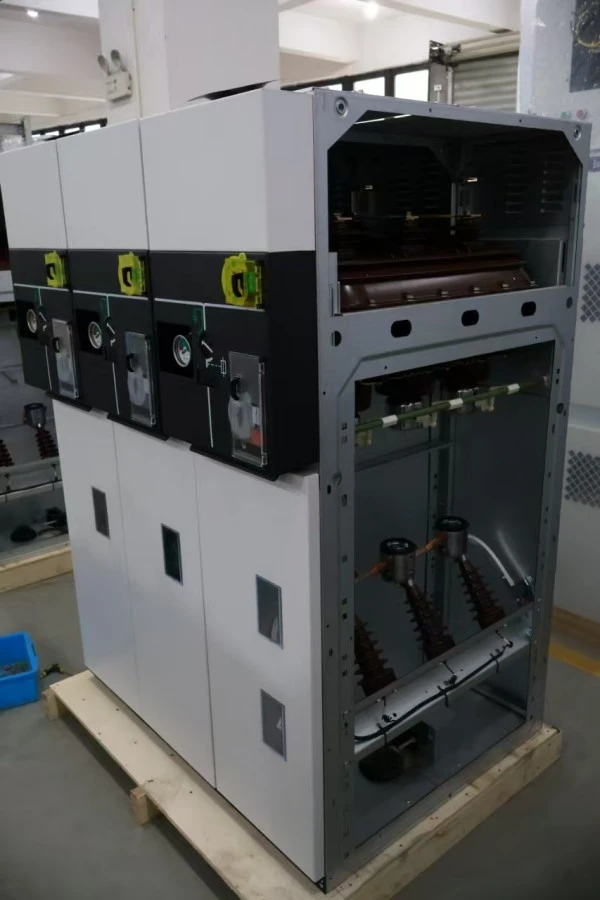

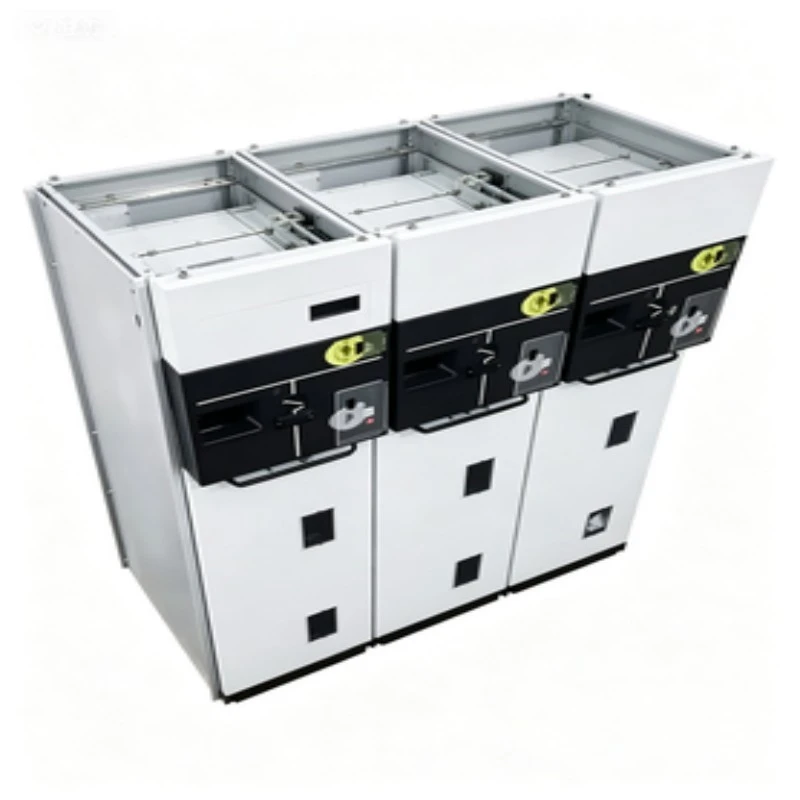

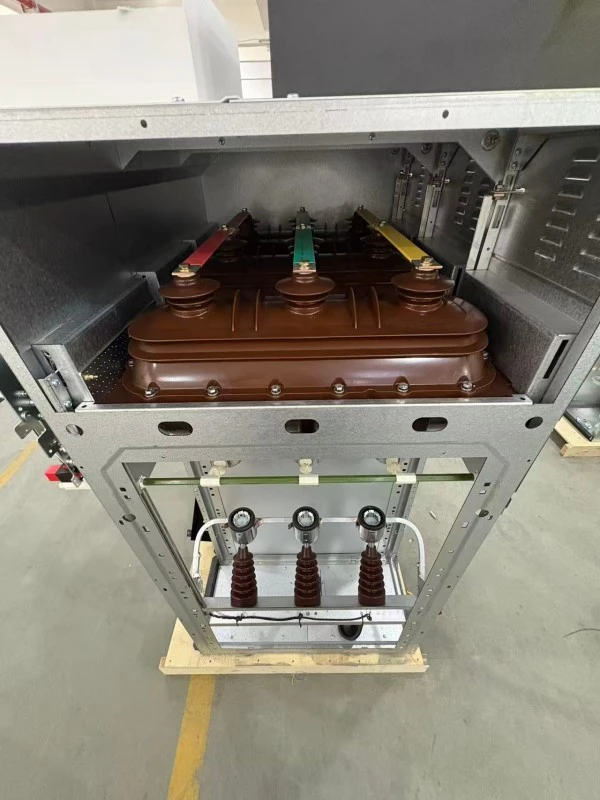

Ring Main Unit Sf6 Kihúzható kapcsolóberendezés

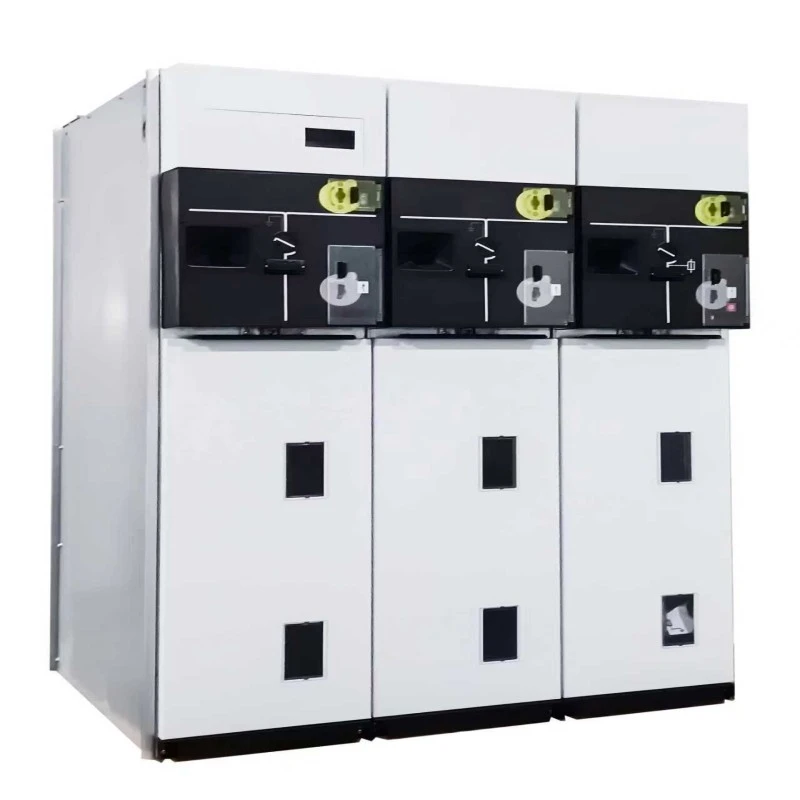

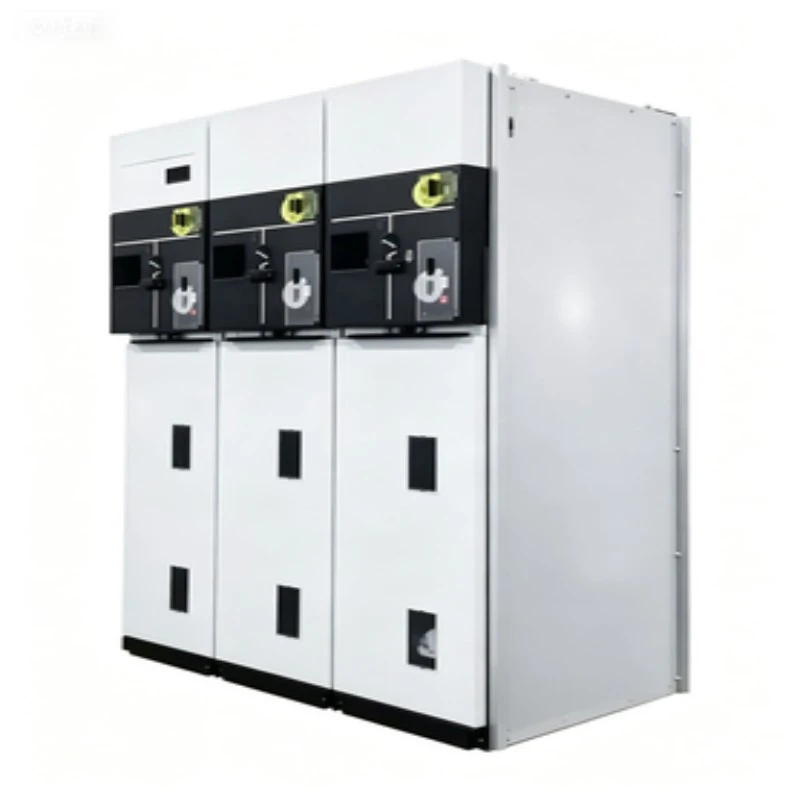

Mi az a Ring Main Unit SF6 kihúzható kapcsolóberendezés?

Akapcsolóberendezésegy gyárilag összeszerelt, fémburkolatú, SF6 szigetelésű kapcsolóberendezés, amelyet középfeszültségű gyűrűs hálózatokhoz (24kV/36kV-ig) terveztek. Ellentétben a fix típussalRMU-k, ez a kihúzható változat kivehető teherautóra szerelhető kapcsolóeszközökkel rendelkezik --- jellemzően vákuum-megszakító vagy SF6 terhelésmegszakító kapcsoló, amely a teljes gyűjtősín feszültségmentesítése nélkül fizikailag kigurulható a burkolatból karbantartás, ellenőrzés vagy csere céljából.

Mit tehet?

Ez a gyűrűs főegység SF6 kihúzható kapcsolóberendezés három kritikus funkciót lát el az energiaelosztásban:

1. Csengős hálózati csatlakozás --- Két irányból csatlakoztatja a bejövő tápokat, lehetővé téve a redundáns tápellátást.

2. Transzformátorvédelem --- Kapcsolja és védi az elosztó transzformátorokat 2500 kVA-ig integrált biztosítékokkal vagy megszakítóval.

3. Karbantartási szigetelés --- A kihúzható mechanizmus látható törési rést biztosít, abszolút biztonságot biztosítva az utána dolgozó személyzet számára.

4. Hiba megszakítás --- Megszakítja a rövidzárlati áramokat 25 kA-ig.

5. Kábelvizsgálat és földelés --- A földkapcsoló és a kábelteszt portok biztonságos kábelezést tesznek lehetővé.

A Lugao Power minden SF6 RMU kapcsolóberendezése megfelel az IEC 62271-200 szabványnak, amely terhelési/leszakítási képességet és hibaáram-ellenállást kínál kompakt helyen (panelenként akár 450 mm-es szélesség).

Termékparaméter (specifikáció)

Megjegyzés: A műszaki paraméterek a kiválasztott konfigurációtól függően változhatnak. Kérjük, forduljon a Lugao Powerhez a végleges műszaki adatlapért.

A termék jellemzői és alkalmazása

Kérdések és válaszok funkció – A visszavonható előny megértése

1. kérdés: Mitől jobb a kihúzható kialakítás, mint a rögzített RMU?

V: A rögzített RMU teljes panel feszültségmentesítést igényel a kapcsolóberendezés karbantartásához. A Ring Main Unit sf6 kihúzható kapcsolóberendezéssel egyszerűen kihúzhatja a kapcsolómodult „lekapcsolt” vagy „teszt” helyzetbe. A gyűjtősín feszültség alatt marad, és az alsó áramkörök biztonságosan karbantarthatók. Az állásidő órákról percekre csökken.

2. kérdés: Honnan tudhatom, hogy a kihúzható targonca a megfelelő helyzetben van?

V: A Lugao Power kialakítása három különböző mechanikai pozíciót tartalmaz --- csatlakoztatva, tesztelve és leválasztva --- mindegyik tapintható visszajelzéssel, vizuális jelzőkkel a teherautón, és segédérintkezőkkel a SCADA távoli felügyeletéhez. A biztonsági redőny automatikusan lefedi a rögzített érintkezőket, amikor a targoncát kihúzzák.

3. kérdés: Az SF6 gáz karbantartásmentes ebben a kihúzható kivitelben?

V: Igen. Az SF6 tartály élettartama le van zárva (normál körülmények között ≥30 év). A kihúzható mechanizmus a kisfeszültségű rekeszben vagy a targonca elülső részén található – nem a gáztartályban. Ezért a kapcsoló visszavonása nem zavarja az SF6 nyomását vagy a dielektromos integritást. Ez az SF6 kihúzható gyűrűs főegység kulcsfontosságú különbsége.

4. kérdés: Ez az RMU támogatja a távirányítót?

V: Igen. A kihúzható teherautók felszerelhetők motoros mechanizmusokkal és helyzet-visszacsatoló érzékelőkkel, lehetővé téve a teljes távoli be- és kihelyezést – kompatibilis az IEC 61850 GOOSE üzenetkezeléssel.

Alkalmas alkalmazások SF6 szigetelt kapcsolóberendezésekhez

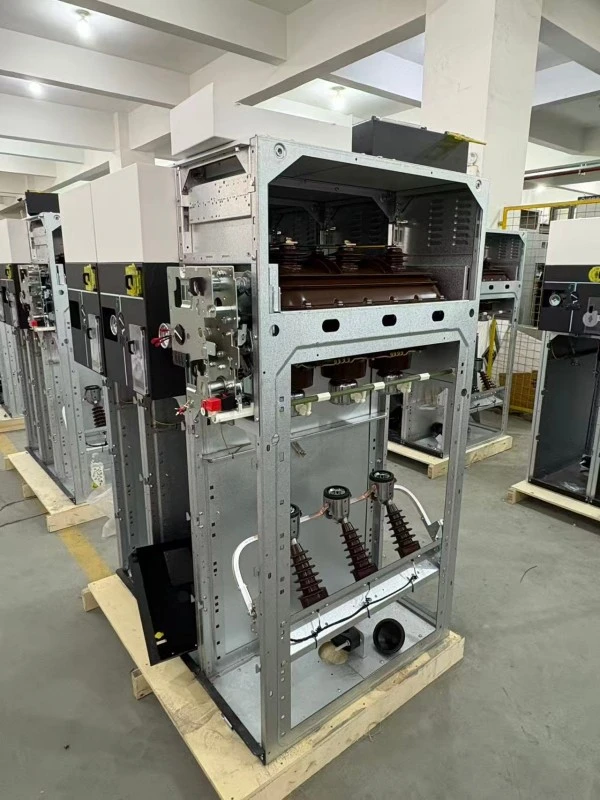

Gyártási részletek

Minden Ring Main Unit sf6 kihúzható kapcsolóberendezés ISO 9001 tanúsítvánnyal rendelkező létesítményünkben készül, külön szerelősorokkal a rögzített és kihúzható változatokhoz.

A gyártás legfontosabb lépései:

1. Tartálygyártás --- 3 mm-es rozsdamentes acél, robot lézerhegesztés, 100%-os hélium szivárgásteszt (szivárgási sebesség <1×10⁻⁶ mbar·L/s).

2. SF6 feldolgozás --- Vákuumos töltés ≤ -50°C harmatponttal, 20°C referencia nyomásra kalibrálva.

3. Kihúzható teherautó-szerelvény --- Precíziós vezetősínek, súrlódásgátló görgők, önbeálló elsődleges érintkezők (ezüstözött réz, 12 μm vastagság).

4. Reteszelés hangolása ---Minden egység 200 behelyezési/kivételi cikluson megy keresztül a mechanikus reteszelés ellenőrzésére.

5. Nagyfeszültségű teszt --- Teljesítmény-frekvencia-állóság: 42kV/1min (12kV-os egységek); részleges kisülés <5pC 1,2Ur-nál.

6. Hőmérséklet-emelkedési teszt ---1,1× névleges áramerősségnél, minden pont a szabvány határain belül.

7. Egyedi sorozatszám --- Mind a burkolatra, mind a kihúzható targoncára gravírozva a teljes nyomon követhetőség érdekében.

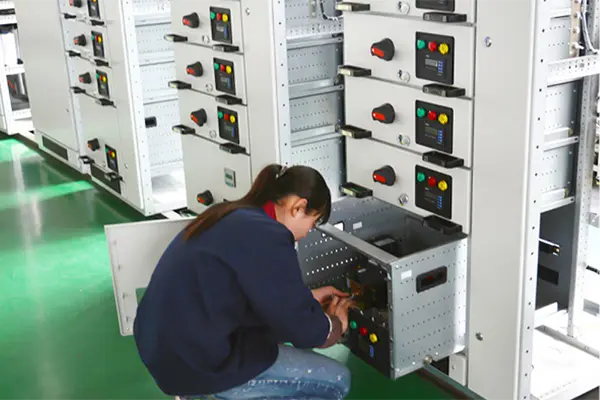

Minőség-ellenőrzési ellenőrző pontok

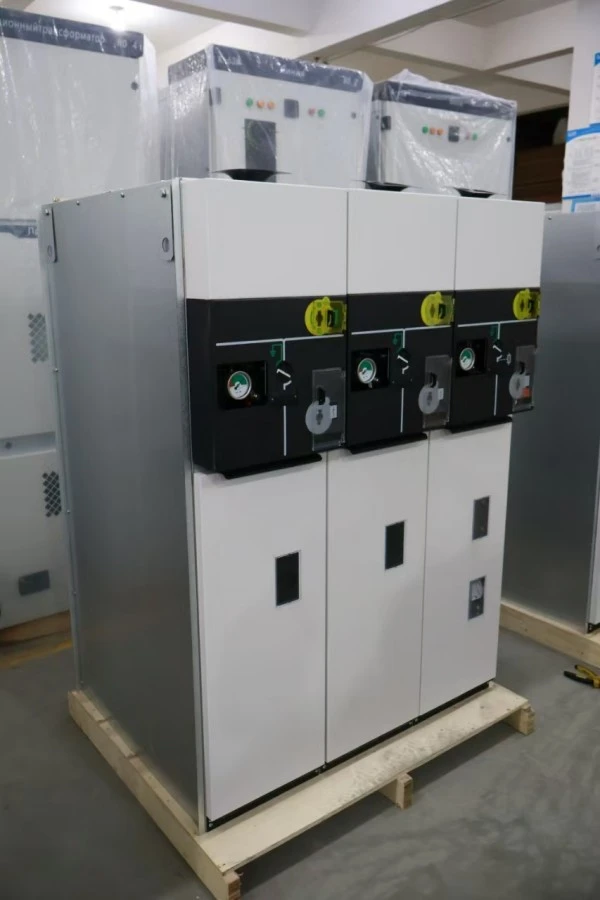

Csomagolás

Minden Ring Main Unit sf6 kihúzható kapcsolókészülék panel külön-külön van becsomagolva az exportáláshoz:

Jelölések a ládán:

1. „SF6 gázzal töltött – ne ejtse le”

2. „Kihúzható teherautó belül – Kezelje óvatosan”

3. Súlypont, emelési pontok, törékeny címkék

A kihúzható targonca a panel belsejében (lekapcsolt helyzetben) kerül szállításra a sérülések elkerülése érdekében. Több teherautó rendelése esetén külön csomagolás is elérhető.

Értékesítés utáni garancia és garancia

Jótállási idő:

12 hónap az üzembe helyezéstől vagy 18 hónap a szállítás dátumától (amelyik előbb bekövetkezik).

Amire vonatkozik:

1. Minden mechanikus alkatrész, beleértve a kihúzható targoncát, a reteszeket, a redőnyöket

2. SF6 gázrendszer (kivéve az ügyfél szivárgása miatti gázutántöltést)

3. Elsődleges és másodlagos érintkezők

4. Földkapcsoló mechanizmus

Amire nem vonatkozik:

1. A nem megfelelő ki-/behelyezés során keletkezett sérülés

2. Külső vezetékek módosításai

3. A természet tettei (árvíz, villámlás)

4. Fogyóeszközök (biztosítékok, jelzőlámpák)

Szolgáltatási kötelezettségek:

1. Műszaki megkeresés válasz: 2 órán belül (munkanap)

2. Pótalkatrészek kiszállítása: 24 órán belül

3. Távoli hibaelhárítás: ingyenes videohívás-támogatás

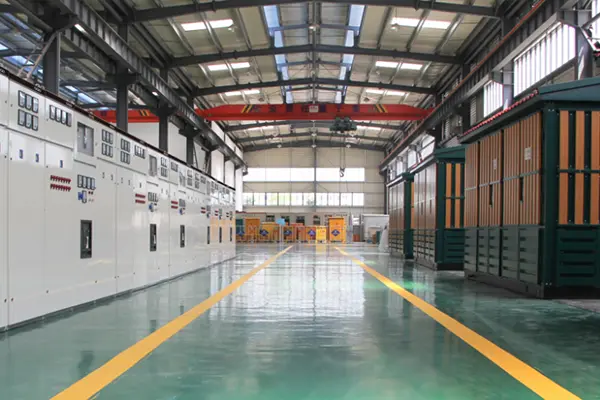

Gyártás és minőségellenőrzés

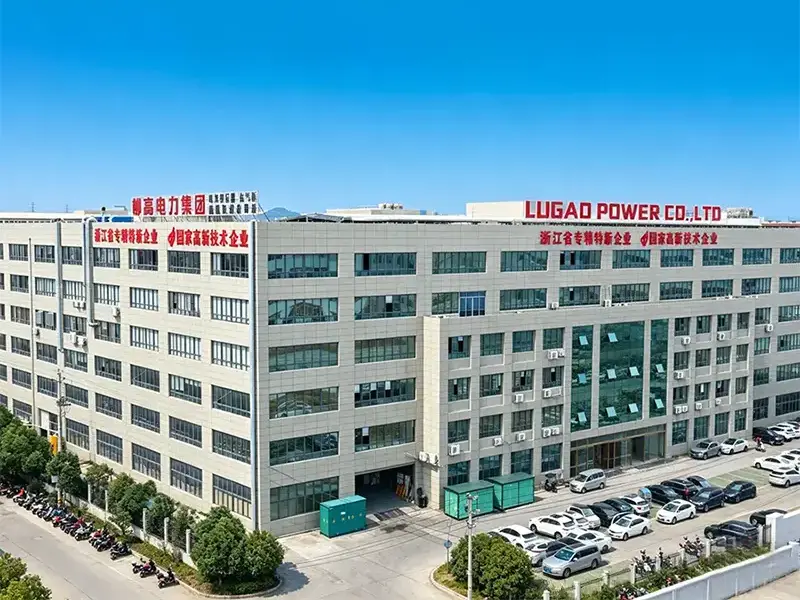

A Lugao Power Co., Ltd. nagy-, közép- és kisfeszültségű áramátviteli és -elosztó berendezések kutatás-fejlesztésére és gyártására specializálódott, beleértve a transzformátorokat,kapcsolóberendezés, megszakítók, szakaszolókapcsolók és kapcsolódó elektromos termékek.

A házon belüli gyártási, mérnöki és tesztelési képességekkel a Lugao Power testreszabott OEM/ODM megoldásokat és egyablakos áramelosztási megoldásokat kínál közművek, ipari létesítmények, megújuló energia projektek és infrastrukturális alkalmazások számára világszerte.
