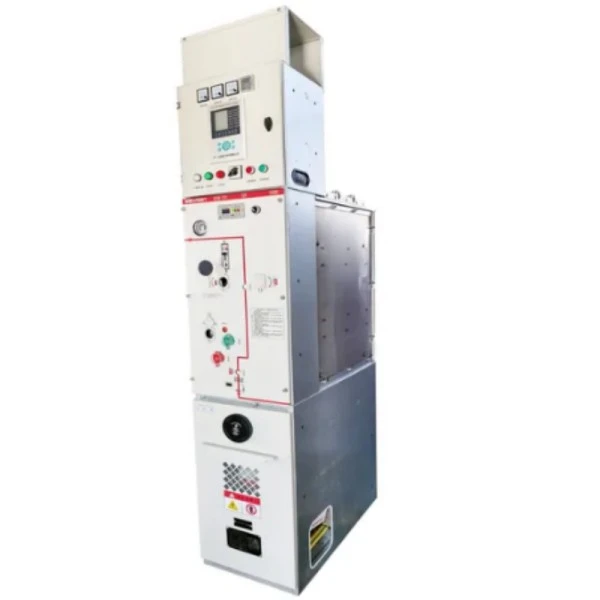

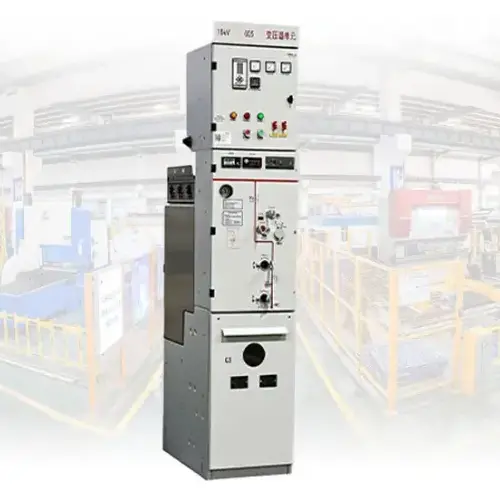

RMU MV HV szigetelt kapcsolókészülék panel VCB-vel

Mi az?

Az RMU MV HV szigetelt kapcsolókészülék panel VCB-vel egy gyárilag összeszerelt, fémburkolatú elektromos elosztó berendezés, amely egyesítiRing fő egység (RMU)funkcionalitás a Vacuum Circuit Breaker (VCB) technológiával. Az RMU lehetővé teszi a gyűrűs hálózat konfigurálását – az áramellátás bármelyik irányból áramolhat, biztosítva az ellátás folytonosságát. A lezárt vákuummegszakítóban elhelyezett VCB ezredmásodperceken belül kioltja az íveket, amikor hiba lép fel.

Az RMU (Ring Main Unit) egy kompakt kapcsolóberendezés-egységre utal, amelyet hurkolt elektromos hálózatokhoz terveztek. Ellentétben a radiális elosztórendszerekkel, ahol egyetlen hiba leállíthatja a teljes lefelé irányuló terhelés áramellátását, az RMU lehetővé teszi egy gyűrűs konfiguráció létrehozását: az áram mindkét irányból áramolhat. Ha egy szakaszon hiba lép fel, egyszerűen le kell választani azt a szakaszt, miközben a hálózat többi része továbbra is kap áramot az alternatív betáplálásról.

A VCB (vákuum-megszakító) a panel védelmi rendszerének szíve. A lezárt vákuummegszakítóban a megszakító ezredmásodperceken belül képes eloltani az elektromos íveket, ha hiba lép fel. Mivel a megszakító belsejében nincs levegő vagy olaj, az ív szinte azonnal kialszik, minimálisra csökkentve a későbbi berendezések károsodását és meghosszabbítva az érintkezők élettartamát.

Az MV HV szigetelt kapcsolóberendezés azt jelzi, hogy ez a termék a középfeszültségtől a nagyfeszültségig terjedő tartományban működik (jellemzően 12 kV és 40,5 kV között), és fejlett szigetelési technológiát alkalmaz – akár SF6 gázt, akár szilárd dielektrikum –, hogy elszigetelje a feszültség alatt álló részeket a környezettől.

Mit tehet?

1. Áramelosztás vezérlése – Az áramkörök be- és kikapcsolása manuálisan vagy SCADA-n keresztül

2. Hibavédelem – Szakítsa meg a rövidzárlati áramokat 31,5 kA-ig

3. Hálózati leválasztás – A kimenő kábeleket biztonságosan földelje a karbantartáshoz

Ez a panel lehetővé teszi a közművek, ipari üzemek és kereskedelmi épületek számára, hogy közel nulla állásidőt érjenek el, miközben megőrzik az abszolút személyzet biztonságát. Minden VCB-vel ellátott RMU MV HV szigetelt kapcsolókészülék panel a legzordabb körülmények között is jól működik.

Termékparaméter (specifikáció)

A termék jellemzői és alkalmazása

Főbb jellemzők

Integrált VCB védelem --- A biztosítékokkal ellátott szabványos RMU-kkal ellentétben a VCB-vel ellátott RMU MV HV szigetelt kapcsolókészülékünk teljes értékű hibamegszakítást biztosít. A vákuum-megszakító élettartama során nem igényel karbantartást.

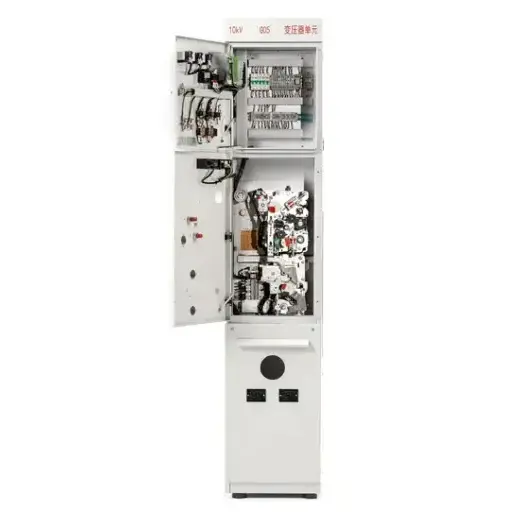

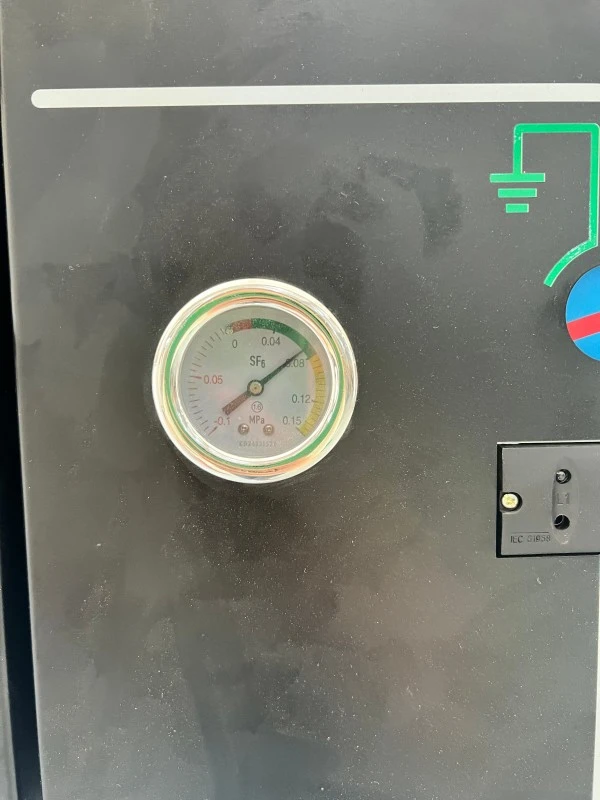

Zárt SF6 szigetelőtartály --- Minden feszültség alatt álló alkatrész egy 3 mm-es rozsdamentes acél tartályban van elhelyezve, amelynek éves szivárgása <0,1%. Nincs tisztítás, nincs szigetelésvizsgálat, nincs kitéve pornak vagy sóködnek.

Háromállású szakaszolókapcsoló csatlakoztatott, leválasztott és földelt helyzeteket kínál mechanikus reteszeléssel a helytelen sorrendek elkerülése érdekében.

Belső ívállóság --- 20 kA/1s-on tesztelve nyomáscsökkentővel, amely a forró gázokat elvezeti a kezelőtől.

Kompakt lábnyom --- 30-50%-kal kevesebb alapterületet foglal el, mint a légszigetelt kapcsolóberendezések, ideális hely szűkös alállomásokhoz.

Távfelügyelet --- Szabványos segédérintkezők plusz opcionális Modbus vagy IEC 61850 kommunikáció.

Alkalmazások

● Városi áramelosztás (alagsori alállomások, kereskedelmi komplexumok)

● Szél- és napenergia-farmok (rezgéseknek, szélsőséges hőmérsékleteknek ellenáll)

● Ipari üzemek (acél, cement, petrolkémiai)

● Adatközpontok (Tier III/IV üzemidő követelményei)

● Vasúti vontatási alállomások (25 kV-os rendszerek)

● Bányászati ​​műveletek (poros, párás környezetben)

Kérdések és válaszok funkció

K: Miben különbözik a VCB a terhelés-megszakító kapcsolótól?

V: A terhelésmegszakító kapcsoló csak a normál terhelési áramokat szakítja meg. A VCB ebben az RMU MV HV szigetelt kapcsolóberendezés panelben lévő VCB ezredmásodperc alatt megszakítja a 31,5 kA hibaáramot, ionizálható közeg nélküli vákuummegszakító segítségével.

Gyártási részletek

Gyártási folyamat

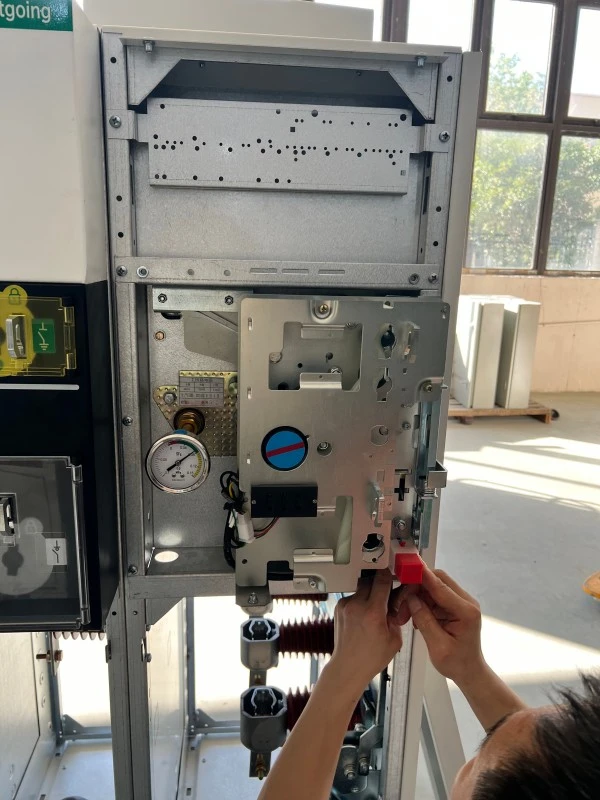

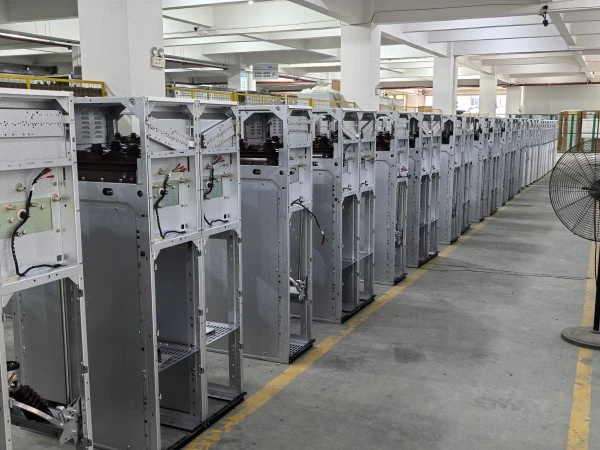

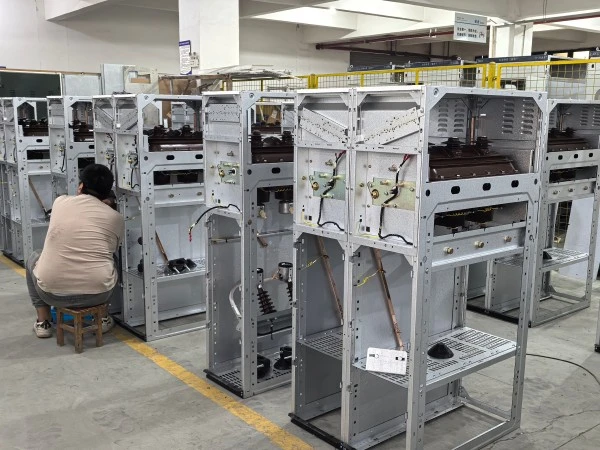

● Tartálygyártás --- Lézerrel vágott 316 literes rozsdamentes acél, robothegesztéssel, röntgenvizsgálattal, 0,4 MPa nyomáson 24 órán keresztül.

● Vákuumos megszakító egység --- Minden megszakítón 70 kV AC nagyfeszültségű tesztet és érintkezési ellenállás mérést kell végezni.

● SF6 feldolgozás --- A tartályt 10 Pa alá ürítettük, majd SF6 gázzal töltöttük (>99,97%-os tisztaság, harmatpont <-50°C). A halogén szippantó ellenőrzi az összes tömítést.

● Tesztelés --- Mechanikai tartóssági (1000 ciklus), dielektromos (70kV/1perc), részleges kisülési (<5pC) és belső íves (20kA/1s) tesztek.

Minőségbiztosítás és tanúsítványok

Miért válassza a Lugao Powert?

RMU VCB-vel vs RMU biztosítékkal

A VCB RMU-kat általában olyan közepes és nagy kapacitású áramelosztó rendszerekhez ajánljuk, amelyek gyakori kapcsolási műveleteket, fejlett védelmet és távfelügyeletet igényelnek. A biztosítékos RMU-k költséghatékony megoldást jelentenek a transzformátorok védelmére és a viszonylag stabil terhelésű kisebb elosztóhálózatokra.

Csomagolás, szállítás és értékesítés utáni értékesítés

Csomagolás

1. VCI fólia belső burkolat + hab párnázás + 9 mm-es rétegelt lemez láda

2. Az SF6 nyomás 0,05 MPa-ra csökkentve a szállításhoz

Értékesítés utáni garancia és garancia

1. Jótállási idő: 12 hónap az üzembe helyezéstől vagy 18 hónap a szállítástól, attól függően, hogy melyik következik be előbb.

2. Lefedettség: Anyag/gyártási hibák, SF6 utántöltés >0,5%/év szivárgás esetén, VCB vákuumveszteség.

3. Kivételek: Helytelen telepítés, vis maior, jogosulatlan módosítás, fogyóeszközök.

Szolgáltatások:

1. Ingyenes távoli hibaelhárítás (24 órás válasz)

2. Alkatrészek kiszállítása 48 órán belül (regionális raktárak)

3. Meghosszabbított garancia (2, 3 vagy 5 év)

Gyakran Ismételt Kérdések

1. kérdés: Tud-e típusvizsgálati jelentéseket és FAT-ot adni?

V: Igen. IEC típusvizsgálati jelentések elérhetők. Üdvözöljük a gyári átvételi tesztelést Zhejiang gyárunkban. Harmadik fél általi ellenőrzés (SGS, BV) az ügyfél költségére elérhető.

2. kérdés: Hogyan kezelik a szavatossági igényeket nemzetközi szinten?

V: Fotókat/videókat e-mailben a következő címre:lugaoteam@lugaoelectric.com. Távoli diagnózis 24 órán belül. A biztosítás által fedezett meghibásodások esetén cserealkatrészeket ingyenesen küldünk..

3. kérdés: Mennyi ennek a VCB-vel ellátott RMU MV HV szigetelt kapcsolóberendezés panelnek a várható élettartama?

V: SF6 tartály és gyűjtősínek: 30 év. VCB megszakító: 10 000 művelet vagy 30 év. Mechanizmus felújítás: 15-20 év. Teljes élettartam: 25-30 év megfelelő karbantartás mellett.

Q4: Milyen fizetési feltételeket fogad el?

V: Első vásárlók: 30% T/T előleg, 70% szállítás előtt. Letelepedett ügyfelek: 20% T/T + 80% B/L másolat ellenében. L/C látásra elfogadott.

5. kérdés: Használható nagy magasságban az RMU MV HV szigetelt kapcsolókészülék panel VCB-vel?

V: Szabványos kivitel ≤2000m. Nagy magasságú változat (megnövelt kúszás, magasabb SF6 nyomás) akár 3500 méterig elérhető. Egyedi tervezés >3500 m-re.
