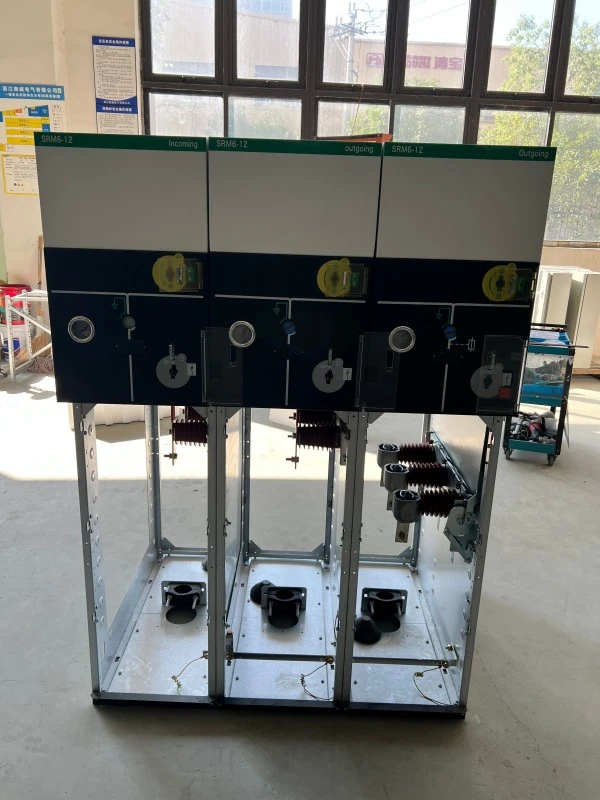

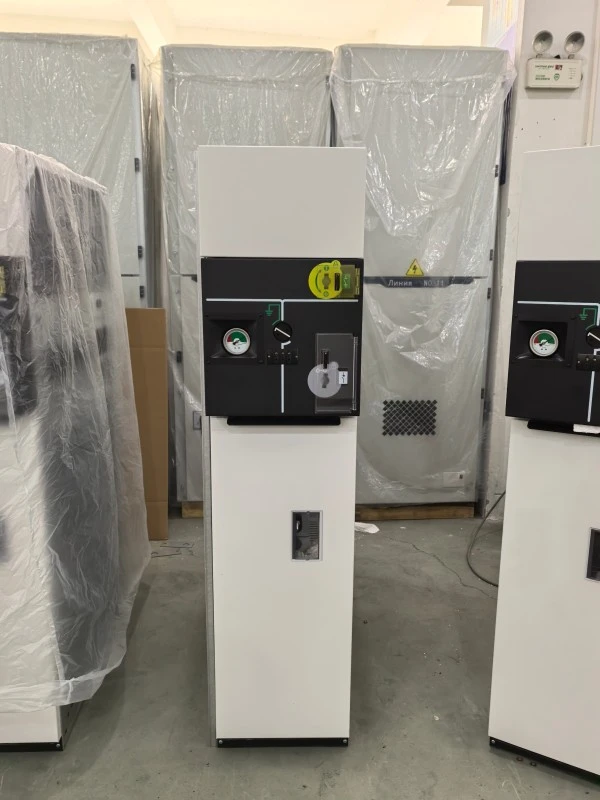

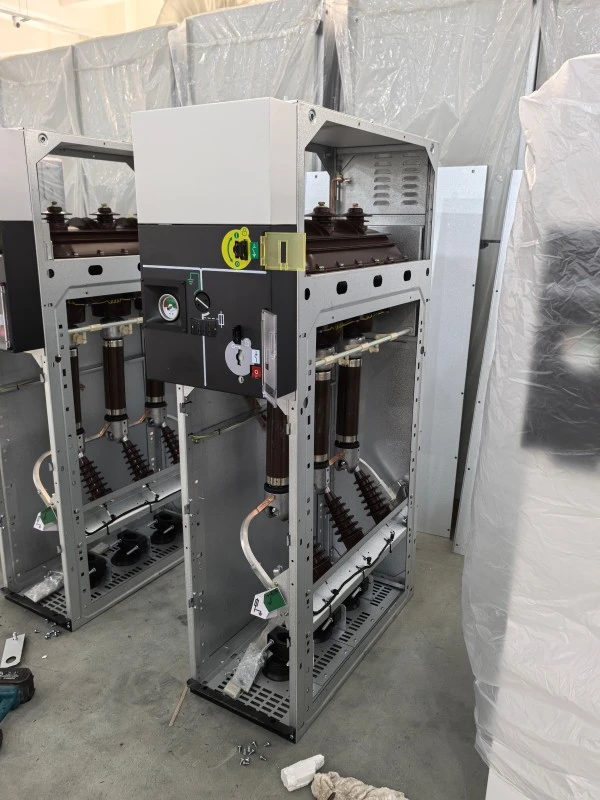

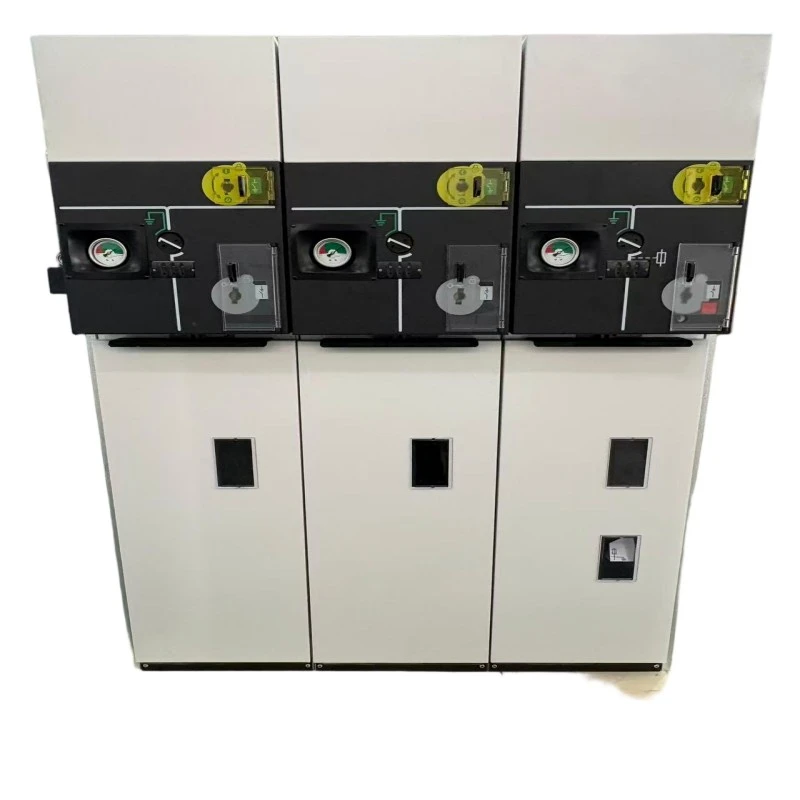

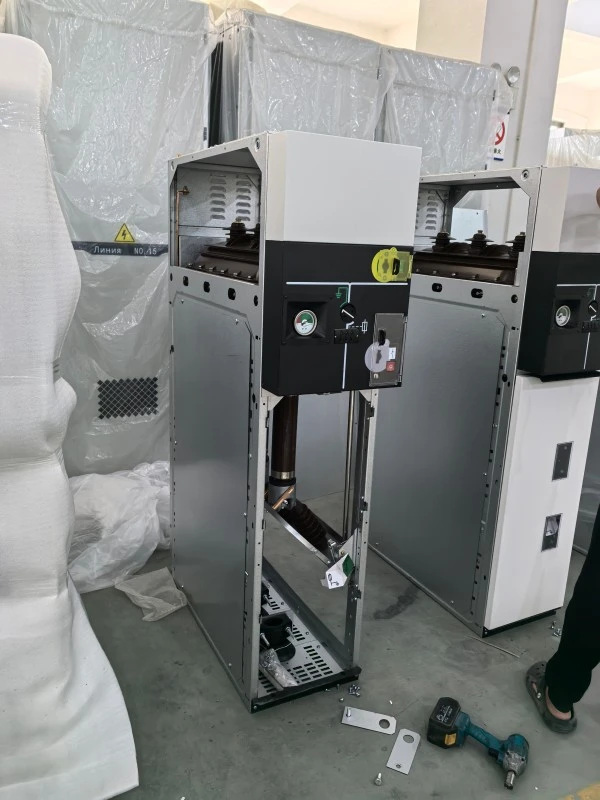

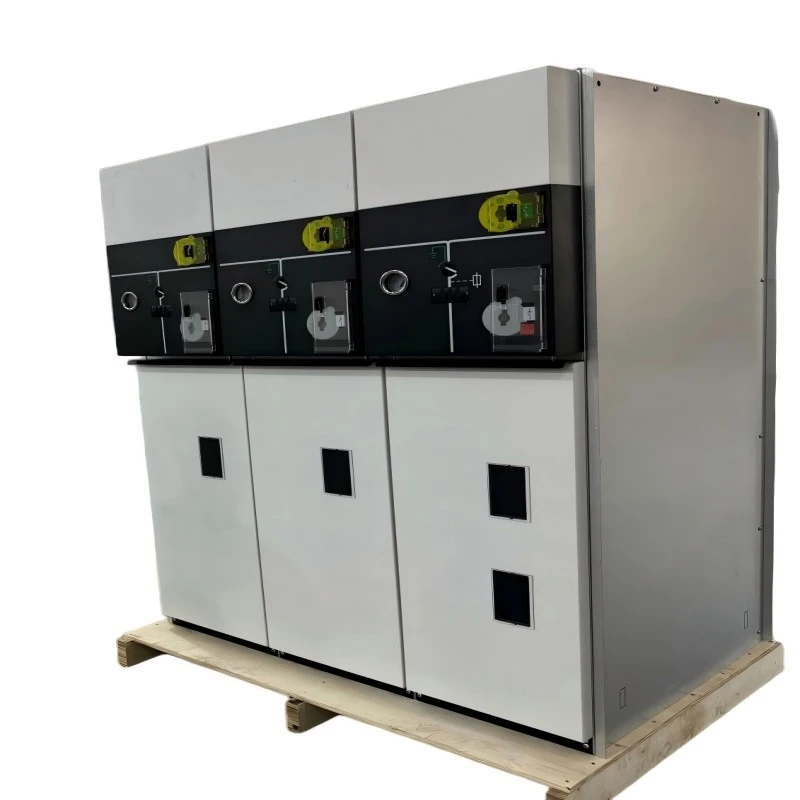

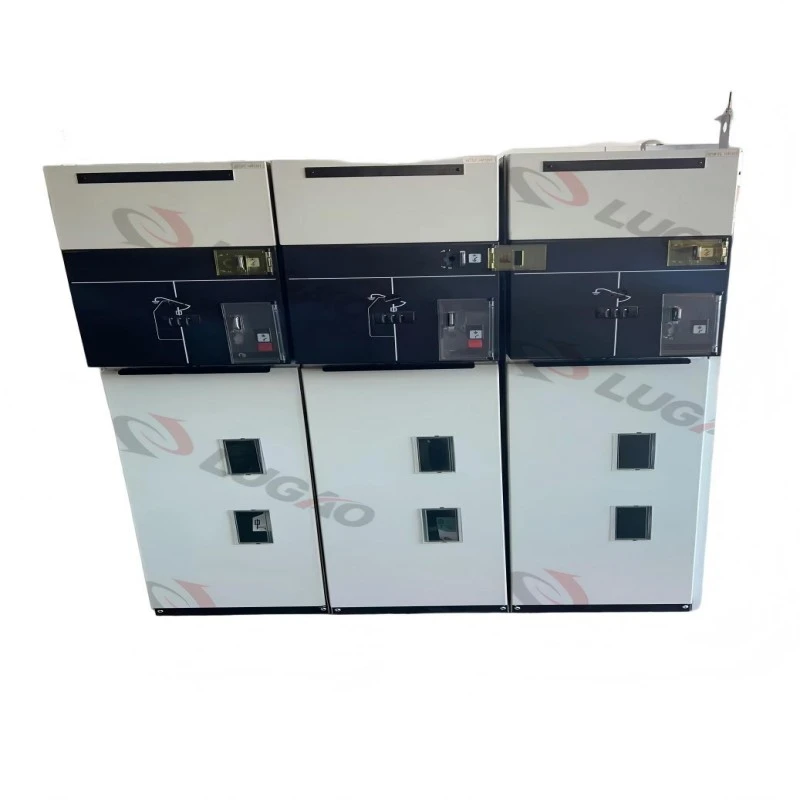

Low Gas Interlock System fém zárt RMU

A Low Gas Interlock System fém zárt RMU (Ring fő egység) egy gyárilag összeszerelt, típusvizsgált kapcsolóberendezés, amelyet középfeszültségű elosztó hálózatokhoz (24kV-ig) terveztek. Egyesíti az SF6 szigetelt vagy SF6-mentes gáztechnológiát egy mechanikus és elektromos alacsony gáznyomású reteszelő rendszerrel.

Mit csinál:

Az RMU biztonságosan csatlakoztatja, leválasztja és védi a transzformátorokat és kábeláramköröket a gyűrűs hálózatokban. A „Low Gas Interlock System” automatikusan megakadályozza a működést (zárást vagy földelést), amikor a belső gáznyomás a biztonságos küszöbérték alá esik – így kiküszöböli az elégtelen dielektromos szilárdság miatti belső ívképződés kockázatát. A fémbevonatú szerkezet robusztus fizikai védelmet és elektromágneses árnyékolást biztosít.

Főbb funkciók:

● Rakománykészítés/letörés

● Földkapcsoló működés reteszeléssel

● Hibaáram-védelem (biztosítékkal vagy relével)

● Alacsony gáznyomás riasztás és zárolás

● Látható szigetelés a fém burkolat alatt

A Lugao Power minden Low Gas Interlock System fémbevonatú RMU-ja megfelel az IEC 62271-200 és a GB/T 3906 szabványoknak, biztosítva az intelligens hálózatokba való zökkenőmentes integrációt.

Termékparaméter (specifikáció)

A termék jellemzői és alkalmazása

Alapvető funkciók (Kérdések és válaszok szekcióval)

1. jellemző: Alacsony gáznyomású reteszelő mechanizmus

Megakadályozza a zárást vagy a földelést, ha a gáz sűrűsége nem megfelelő.

Mechanikus zár + segédérintkező visszajelzés az RTU-nak.

2. jellemző: fémmel zárt, teljesen lezárt tartály

Rozsdamentes acél tartály lézerhegesztéssel.

Nincsenek külső feszültség alatt álló részek.

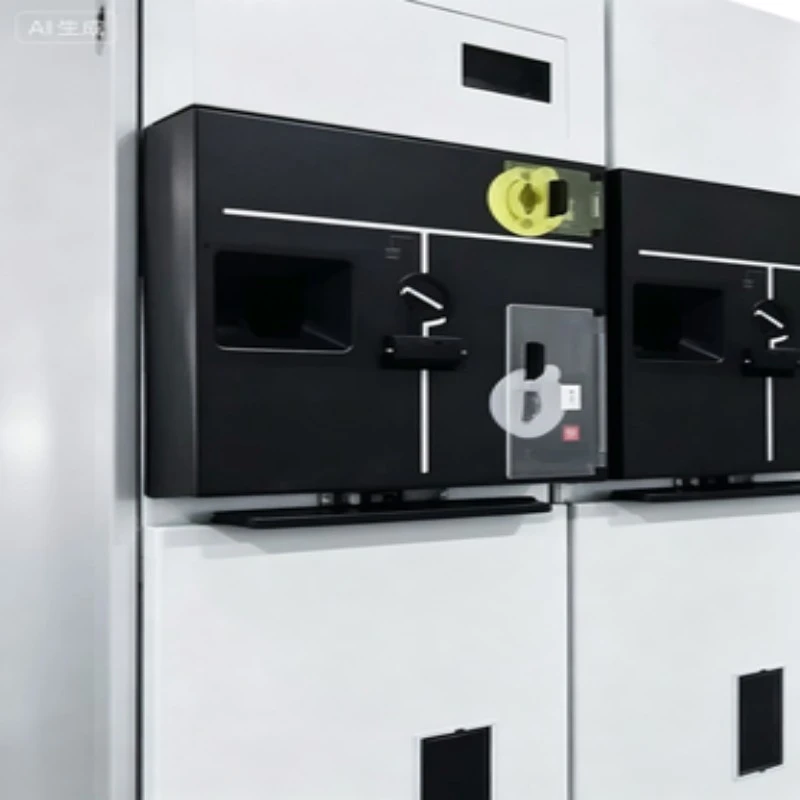

3. jellemző: Integrált mechanikus/elektromos reteszek

● Terheléskapcsoló – földelőkapcsoló – elülső fedél reteszelőlánc.

Kulcszár és lakat rendelkezések.

4. jellemző: Kompakt és moduláris kialakítás

Egységenként 375 mm-es szélesség.

Mindkét oldalon bővíthető.

5. jellemző: Karbantartásbarát gázrendszer

Önzáró szelepek; gáznyomásmérő pirossal jelölt alacsony nyomású zónával.

Alkalmazások

1. Másodlagos elosztó hálózatok (lakó- és kereskedelmi komplexumok)

2. Szél/napenergia gyűjtőállomások (környezeti alkalmazkodóképesség)

3. EV charging hub switchgear rooms

4. Adatközponti tartalék adagolók

5. Ipari üzemi gyűrűhálózatok

Kérdések és válaszok --- Termékfunkció Deep Dive

1. kérdés: Az alacsony gázreteszelés befolyásolja a normál működési sebességet?

V: Nem. Normál nyomás alatt a retesz átlátszó. Csak gázszivárgás esetén (például a tömítés elöregedése miatt) kapcsol be a zár --- jellemzően 10+ év után. Nulla késleltetést ad a rutin váltás során.

Q2: Mi a tipikus gáz utántöltési időköz?

V: SF6-os verzió esetén >20 év normál körülmények között. Az alacsony gázszintű reteszelő riasztást indít jóval a kritikus szint előtt, lehetővé téve a tervezett karbantartást.

3. kérdés: A Low Gas Interlock System fémmel zárt RMU alkalmas az intelligens hálózatok automatizálására?

V: Abszolút. Minden egység rendelkezik segédérintkezőkkel az alacsony gázszint riasztásához, a reteszelési állapothoz és a kapcsoló helyzetéhez --- kompatibilis az IEC 61850 szabványsal az RTU-n keresztül.

Gyártási részletek

Gyártási folyamat

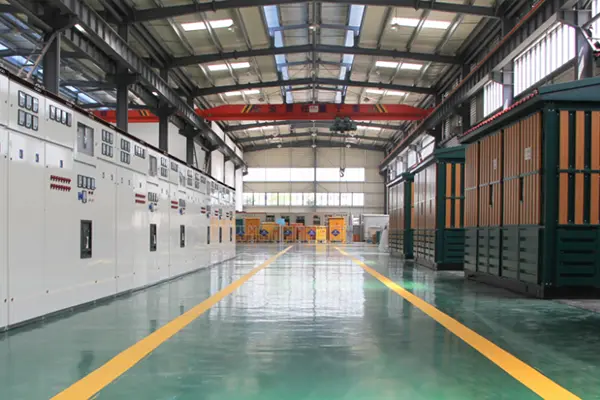

● A Lugao Power Co., Ltd. minden egyes alacsony gázüzemű reteszelőrendszert fémmel zárva gyártRMU100 000 osztályú tisztatérben gáztöltésre. A gyártás legfontosabb lépései:

1. Tartály lézervágás és robothegesztés --- hélium szivárgásteszt (<1×10⁻⁶ mbar·L/s).

2. Vákuumos szárítás és gáztalanítás --- nedvességtartalom ≤10ppm.

3. Mechanikus reteszelő egység --- 5000 ciklusos tartóssági teszt.

4. Alacsony gázterhelésű retesz kalibrálás --- precíziós nyomáskapcsolók és bütykös mechanizmusok használatával.

5. Végső elektromos teszt ---teljesítmény-frekvencia-állóság (42kV/1perc 12kV-os egységeknél).

6. Egyedi sorozatszám --- nyersanyag tanúsítványokra visszavezethető.

Minőségellenőrzés

Minden RMU átesik az IEC szerint 100%-os gyári átvételi teszten (FAT).

● A gázretesz funkció három nyomásponton ellenőrizve: normál, riasztás, lezárás.

Részleges kisülési mérés <5pC 1,2Ur-nél.

Tanúsítványok és minőségbiztosítás

Miért válassza a Lugao Power Co., Ltd.-t?

● 15+ év középfeszültségű kapcsolóberendezésben.

● Életciklus támogatás – a pótalkatrészekre 10 év garancia.

● Egyedi tervezés – távoli alacsony gázszint-felügyelet, fűtés vagy CT hozzáadása.

„Amikor a Lugao cégtől vásárol egy Low Gas Interlock System fémzáras RMU-t, nem csak egy terméket, hanem egy partnert is kap a hálózatbiztonság terén.”

Csomagolás és szállítás

Csomagolás

1. Egyedi RMU: Antisztatikus PE zacskóba zárva + nedvszívó.

2. Párnázás: 30 mm-es EPE hab fa ládában.

3. Külső láda: Hőkezelt rétegelt lemez (ISPM-15 kompatibilis exportra).

4. Jelölés: Törékeny, súlypont, gázzal töltött címke, reteszelő figyelmeztetés.

Szállítás

1. Kikötő: Shanghai / Ningbo.

2. Átfutási idő: 25 munkanap szabványos 630A-es egységeknél (mintarendelés 15 nap).

3. Szállítási dokumentumok: Csomagolási lista, kereskedelmi számla, fuvarlevél, vizsgálati jegyzőkönyvek, reteszelési kalibrálási tanúsítvány.

Gázszállítási jegyzet

Az SF6-tal vagy ökogázzal töltött egységeket „nem veszélyes áruként” szállítják az UN 3166 (gázzal működő gépek) alatt. Minden szelep tömített és védett.

GYIK

1. kérdés: Mi a jótállási időszak a Low Gas Interlock System fémmel zárt RMU-ra?

V: A Lugao Power 12 hónapot biztosít az üzembe helyezéstől vagy a szállítástól számított 18 hónapig (amelyik korábbi). Az alacsony gázterhelésű reteszelő mechanizmus 5 évre vonatkozik.

2. kérdés: Megkerülhető-e az alacsony gázüzemű reteszelő vészhelyzetben?

V: Nem tervezett. A bypass legyőzné a biztonságot. Ehelyett ideiglenes gázutántöltő készletet biztosítunk a nyomás 30 percen belüli helyreállításához. Mindig kövesse a lockout-tagoutot.

Q3: Rendelkezik telepítési képzéssel?

V: Igen. Távoli videós útmutatást, 10 db feletti rendelés esetén pedig helyszíni képzést biztosítunk.

4. kérdés: Hogyan ellenőrizhetem az alacsony gázszintű reteszelés működését a telepítés előtt?

V: Használja a gázsűrűség-figyelő tesztportját. Lassan engedje fel a gázt – a riasztási küszöbnél (0,03 MPa) riasztási relét fog hallani; reteszelési küszöbnél (0,02 MPa) a kapcsoló működési tengelye mechanikusan blokkol. Ezt mutatja be gyári videónk.

5. kérdés: Ez az RMU kompatibilis az SF6-mentes gázzal?

V: Igen. A Lugao Power egy Low Gas Interlock System fémzáras RMU-t kínál N2/SF6 keverékkel (70%/30%) vagy C4-FN alapú gázzal. (A gázközeg és a reteszelési küszöbértékek a kiválasztott szigetelési rendszernek megfelelően vannak konfigurálva.) A retesznyomás küszöbértékei minden gáztípusra újraszámításra kerülnek.
