Környezetbarát gázszigetelés RMU

Környezetbarát gázszigetelés RMU egy professzionális Lugao-gyártótól, alacsony GWP-s ökogáz-szigeteléssel, zárt, karbantartást nem igénylő kialakítással, kompakt felépítéssel, megbízható középfeszültség-teljesítménnyel és IEC-kompatibilis biztonsággal a fenntartható áramelosztási projektekhez.

Kérdés küldése

termékleírás

A környezetbarát gázszigetelés RMU (Ring fő egység) egy gyárilag összeszerelt, tömített, fémburkolatú középfeszültségű kapcsolóberendezés (24kV-ig), amely környezetbarát gázkeveréket használ elsődleges szigetelő és ívoltó közegként --- a tiszta SF6 helyett. A hagyományos SF6 RMU-kkal ellentétben, amelyeknek magas a globális felmelegedési potenciálja (GWP = 23 500), az SF₆ GWP körülbelül 24 300 a jelenlegi EU referenciaadatok szerint. A Lugao Power öko-RMU-ja vagy szintetikus levegőt, N₂/SF₆ keveréket (kevesebb mint 10% SF6-tal), vagy fluor-keton alapú (C5-FK) gázt használ. Ezek a gázok nem mérgezőek, nem gyúlékonyak, és GWP-jük 1 (szintetikus levegő esetén) vagy 600 (C5-FK esetén) alatt van, szemben a tiszta SF6 23 500 értékével.

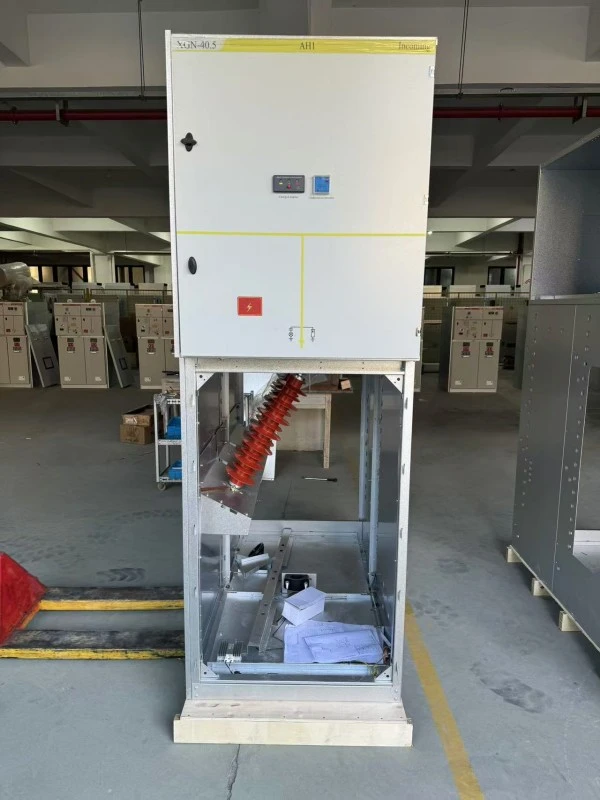

Environmentally Friendly Gas Insulation Rmu

A termék előnyei

Miért válasszaLugao PowerAz Eco-Gas RMU az SF6 alternatívái helyett?

Előny	Lugao Power Környezetbarát gázszigetelő RMU	Hagyományos SF6 RMU
Globális felmelegedési potenciál	<1 - <600 (gázkeveréktől függően)	23 500
Gázszivárgás hatása	Elhanyagolható környezeti hatás	1 kg SF6 = 23,5 tonna CO₂-egyenérték
Szabályozási felkészültség	Megfelel az EU F-gáz tilalmának (2026+), az Egyesült Királyság és Kína zöld szabványainak	Sok országban fokozatosan megszüntetik
Élettartam végén történő ártalmatlanítás	Gáz kerülhet a légkörbe (nem mérgező)	Költséges SF6 hasznosítást és újrahasznosítást igényel
Kezelői biztonság	Nem mérgező, nem gyúlékony	Nem mérgező, de nehéz gáz – zárt térben kiszoríthatja az oxigént
Dielektromos szilárdság	Equivalent to SF6 at same pressure (0.04-0.05 MPa)	Referencia szabvány
Hőmérséklet-teljesítmény	-25°C és +40°C között (ugyanaz, mint az SF6)	-25°C és +40°C között

Termékjellemzők

Funkciólista műszaki magyarázatokkal

Funkció	Leírás
Ökogáz szigetelő keverék	C5-FK (fluorketon) CO₂-val vagy szintetikus levegővel keverve. GWP < 600, ODP = 0. Nincs PFAS (per- és polifluoralkil anyagok) aggodalomra ad okot. A gáz összetételét és a környezeti megfelelőséget az adott gázkeverék, a vonatkozó regionális előírások és a szállítói dokumentáció szerint kell értékelni.
Zárt nyomású rendszer	Rozsdamentes acél tartály, hélium szivárgásteszttel (<1×10⁻⁶ mbar·L/s). Nincs szükség gáz utántöltésre az élettartam során (≥30 év).
Három állású kapcsoló	Integrált terhelésmegszakító kapcsoló + földkapcsoló egyetlen kompakt mechanizmusban. Pozíciók: zárt / nyitott / földelt.
Mechanikus reteszek	Megakadályozza a helytelen működést: nem zárhatja le a földkapcsolót, hacsak nincs nyitva a főkapcsoló; nem tudja kinyitni az elülső fedelet, ha a kapcsoló zárva van.
Látható elszigeteltség	A megtekintő ablak a kapcsolólapátok helyzetét mutatja – nincs kétértelműség.
Elülső hozzáférési kábelezés	Minden kábelcsatlakozás elölről elérhető – ideális falra szerelhető vagy hátulról hátrafelé történő telepítéshez.
Nyomásfigyelés	Gázsűrűség-jelző alacsony nyomású riasztással (opcionális távjelzés).
Opcionális vákuum megszakító	Transzformátorvédelemhez 1250A-ig elektronikus relével.
Részleges kisülés mentes	<5pC 1,2Ur-nél – hosszú szigetelési élettartamot biztosít.
Belső ív tesztelve	IAC AFLR 20kA/1s – megvédi a személyzetet még meghibásodás esetén is.

Gyártási részletek

Hogyan gyártja a Lugao Power az Eco-Gas RMU-t?

Minden környezetbarát gázszigetelő RMU-t az ISO 9001:2021 és ISO 14001 tanúsítvánnyal rendelkező létesítményünkben gyártanak a kínai Wenzhou-ban. A gyártási folyamat kifejezetten az ökogáz kezeléséhez lett igazítva – az SF6 gyártósoroktól eltérően.

Lépésről lépésre gyártási folyamat

1. Tartálygyártás

● 3 mm-es rozsdamentes acél (AISI 304) – lézervágás, robothajlítás, automatizált MIG eljárással hegesztett.

● 100%-os héliumszivárgás észlelése: vákuumkamrába merülő tartály; hélium-permet teszt – szivárgási sebesség <1×10⁻⁶ mbar·L/s (20-szor szigorúbb, mint az IEC követelmény).

2. Alkatrész-összeállítás

● Háromállású kapcsolómechanizmus tisztatérben összeszerelve (100 000 osztály).

● A réz érintkezők ezüstözöttek (15 μm vastagság) – alacsony érintkezési ellenállást biztosít (<30 μΩ).

● Redőnymechanizmus – rozsdamentes acél, bütykös meghajtású.

3. Vákuumos feldolgozás

● Vákuum alatt (<10 Pa) 8 órán át 80°C-ra melegített tartály – eltávolítja a nedvességet (cél <10ppm).

● Megakadályozza a belső páralecsapódást és a dielektrikum lebomlását.

4. Ökogáz töltés

● Gázkeveréket külön keverőállomáson készítenek (pontosság ±1%).

● C5-FK keverék esetén: C5-FK (fluorketon) + CO₂ + O2 (nyomokban).

● Töltési nyomás: 0,04 MPa relatív 20°C-on.

● Minden tartály sorozatszámmal ellátva gázösszetétel címkével.

5. Végső elektromos tesztelés

● Teljesítmény-frekvencia-állóság: 42kV/1min (12kV-os egységek).

● Villámimpulzus: 75kV csúcs (1,2/50μs).

● Részleges kisülés: <5pC 1,2Ur-nél (12kV = 14,4kV tesztfeszültség).

● Érintkezési ellenállás mérése: A vizsgálati tanúsítványon rögzítve.

● Mechanikai működési teszt: 50 nyitási/zárási ciklus – nincs gáznyomás változás.

6. Reteszelés ellenőrzése

● Minden mechanikus reteszelés mérőcsapokkal tesztelve – az erőmérést rögzítjük.

7. Csomagolás

● Gáztöltött egység tömített szállítósapkával a szelepen.

● Nyomásmérő habburkolattal védett

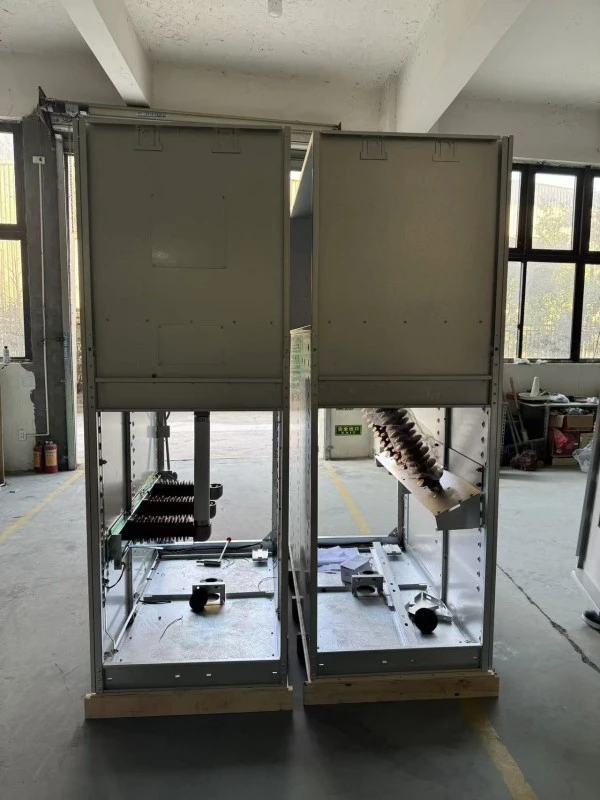

Environmentally Friendly Gas Insulation Rmu

Minőség-ellenőrzési mérföldkövek

QC Hold Point	Ellenőrzési módszer	Elutasítási kritériumok
Nyers réz	Spektrométer elemzés	Vezetőképesség <58 MS/m
Hegesztett tartály	Festékáthatoló teszt	Bármilyen repedés látható
Vákuumos szárítás után	Moisture meter	Harmatpont > -50°C
Gáztöltés után	Gázkromatográf	Összetétel > 2%-kal abszolút
Utolsó HV teszt	AC dielektromos tesztkészlet	Felvillanás 42kV alatt

Értékesítés utáni szolgáltatás és garancia

Jótállási idő:

12 hónap az üzembe helyezéstől vagy 18 hónap a szállítás dátumától (amelyik előbb bekövetkezik).

Garancia hatálya alá tartozik:

1. Minden mechanikus alkatrész (kapcsoló mechanizmus, reteszelések, földkapcsoló, visszajelzők)

2. A gáztartály sértetlensége (gyártási hiba miatti szivárgás)

3. Elsődleges és másodlagos érintkezők

4. Ökogáz összetétel (ha a gyári töltet eltér a tanúsítványtól)

5. Nyomásmérő és sűrűségmérő

Nem terjed ki:

1. Nem megfelelő tárolásból vagy telepítésből eredő károk (pl. az egység leejtése)

2. Külső korrózió agresszív környezet miatt (pl. vegyi üzem)

3. Természeti cselekedetek (földrengés, árvíz, villámlás)

4. Fogyóeszközök (biztosítékok, jelzőlámpák, akkumulátorok)

Environmentally Friendly Gas Insulation Rmu

Gyakran Ismételt Kérdések

1. kérdés: Pontosan milyen gázt használnak a környezetbarát gázszigetelő RMU-ban?

V: A Lugao Power két lehetőséget kínál:

● A lehetőség (gazdaságos): N₂ + 10% SF₆ keverék – GWP ≈ 2350 (még mindig 90%-kal alacsonyabb, mint a tiszta SF₆).

● B opció (zöld prémium): C5-FK (fluorketon) + CO₂ + O₂ – GWP < 600, nincs PFAS, alkalmas azokhoz a projektekhez, amelyek célja a nagy GWP SF₆ szigetelőgázok használatának csökkentése.

Mindkettő nem mérgező, nem gyúlékony, és az IEC 62271-200 szabvány szerint jóváhagyott.

2. kérdés: A gáz teljesítménye megegyezik az SF6-tal?

V: Igen, ugyanazon az üzemi nyomáson (0,04-0,05 MPa), a dielektromos szilárdság és az ívoltási képesség egyenértékű. Környezetbarát RMU-nk ugyanazon a típusteszteken megy át, mint az SF6-os egységek: 42kV-os ellenállás, 20kA rövidzárlat és 50 mechanikai művelet.

3. kérdés: Mi történik, ha a gáz szivárog? Veszélyes a dolgozókra?

V: Az ökogáz nem mérgező (ellentétben az SF6-tal, amely mérgező melléktermékeket tud termelni az ív alatt). A nagy szivárgások zárt térben azonban kiszoríthatják az oxigént. A Lugao Power RMU-ja alacsony nyomású riasztót tartalmaz. Ha kivált, belépés előtt szellőztesse ki a helyiséget. Maga a gáz kis mennyiségben biztonságosan belélegezhető (hasonlóan a CO₂ tűzoltó kibocsátásához).

4. kérdés: Szükség esetén újratölthetem a gázt helyben?

V: A tartály élettartama lezárt --- normál körülmények között soha nem kell újratöltenie (a szivárgási arány <0,1% évente). Ha azonban egy szelep megsérül, a Lugao Power utántöltő készleteket biztosít a pontos gázkeverékkel. Nem javasoljuk a helyi SF6 használatát – ez megsértené a környezetvédelmi célt.

5. kérdés: Az Ön környezetbarát gázszigetelő RMU-ja drágább, mint az SF6?

V: A kezdeti beszerzési költség körülbelül 8-12%-kal magasabb a gázkeverék és a dedikált gyártósor miatt. Viszont:

1. Elkerülheti az SF6 helyreállítási költségeit

2. Ön jogosult zöld építményadó-kedvezményekre (pl. Szingapúrban, EU-ban).

3. Sok közszolgáltató most felárat fizet az SF6-mentes kapcsolóberendezésekért a beszerzési pontozás során.

4. A több mint 20 éves élettartamú Lugao öko-RMU költségsemleges vagy olcsóbb.

6. kérdés: Milyen tanúsítványokkal rendelkezik ez az RMU?

V: Teljes IEC 62271-200 típusú tesztek (KEMA tanúsítvánnyal). További:

● ISO 14001 (gyártási környezetmenedzsment)

● CE-jelölés

● Kínai GB/T 3906

7. kérdés: Felszerelhetek egy meglévő SF6 RMU panelt ökogázzal?

V: Nem, a gázkezelő rendszer, a tömítések és a nyomásbeállítások eltérőek. Azonban a Lugao Powerégázszigetelt RMUugyanazokkal a külső méretekkel és síntávolságokkal rendelkezik, mint a legtöbb szabványos SF6 RMU-nak. Ez lehetővé teszi a „bedobható” cserét építési munkák nélkül.

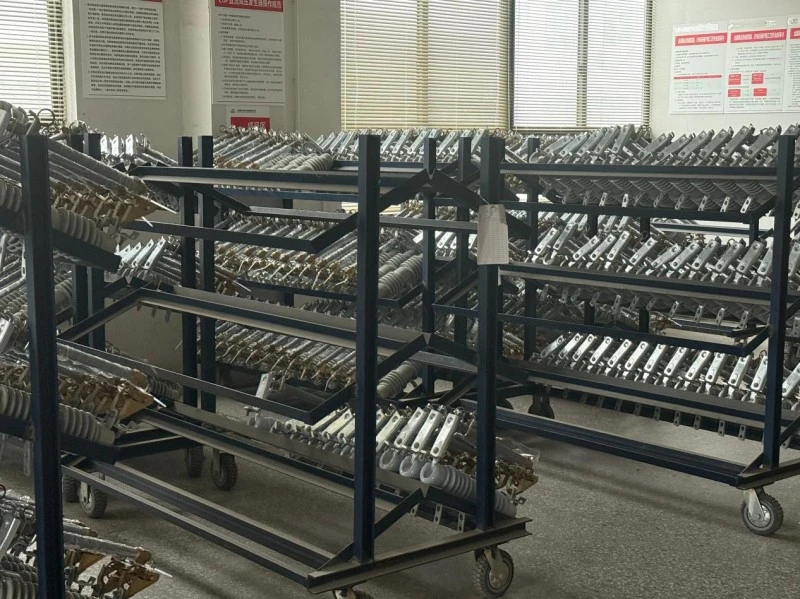

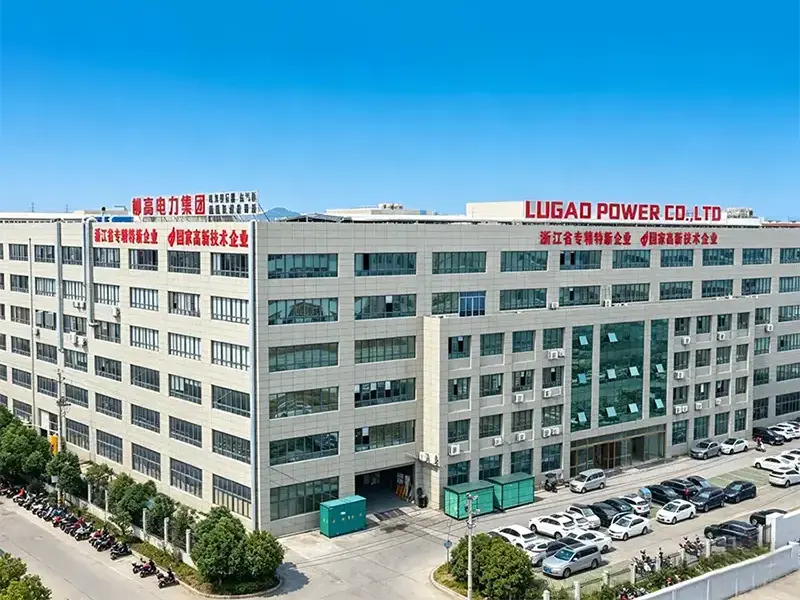

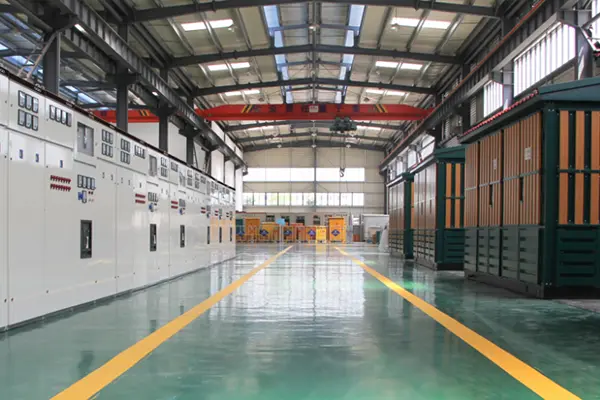

Lugao gyár
