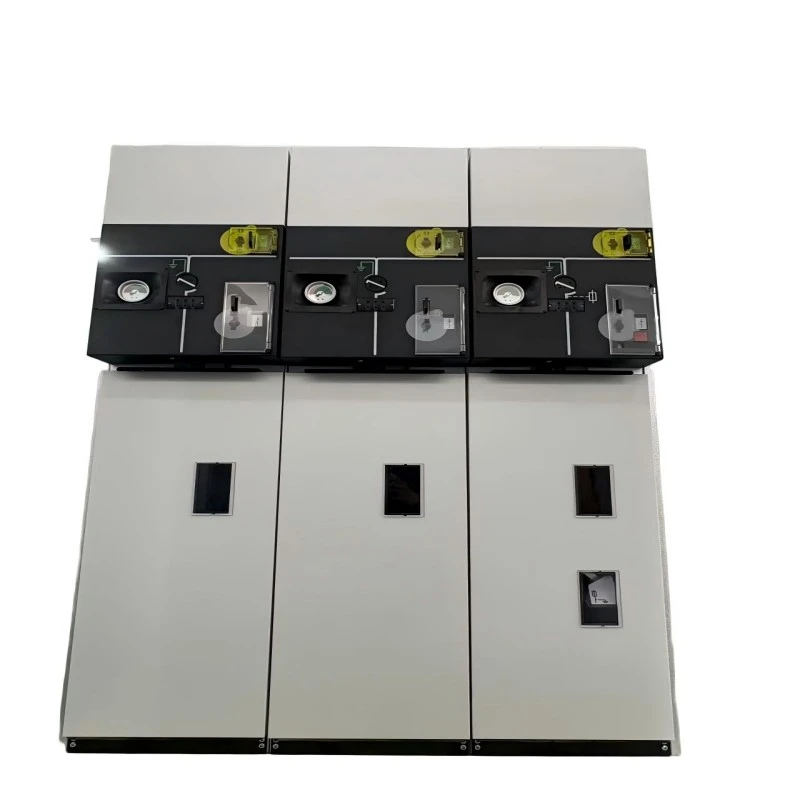

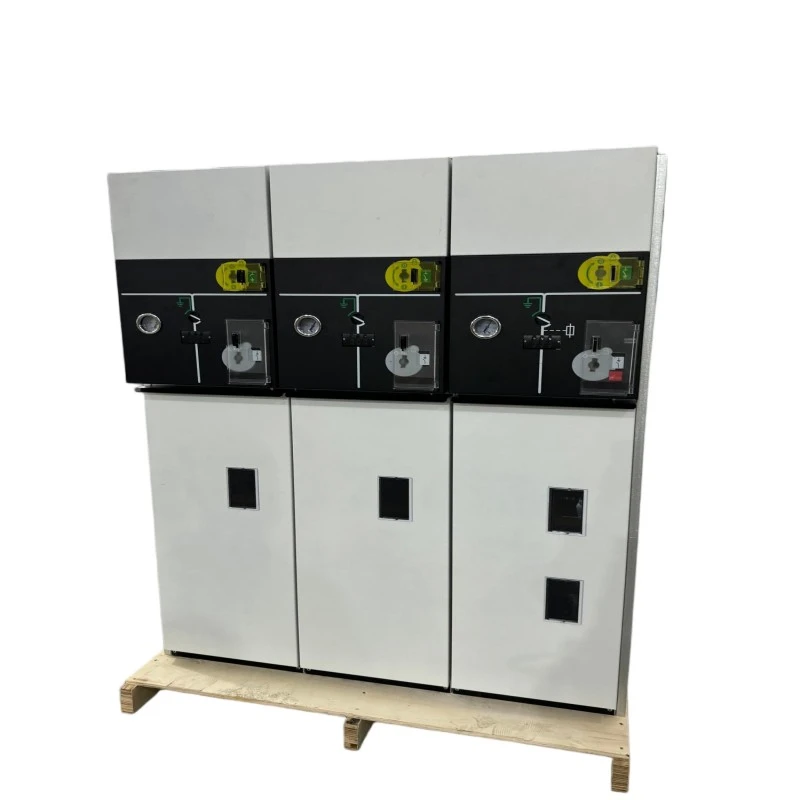

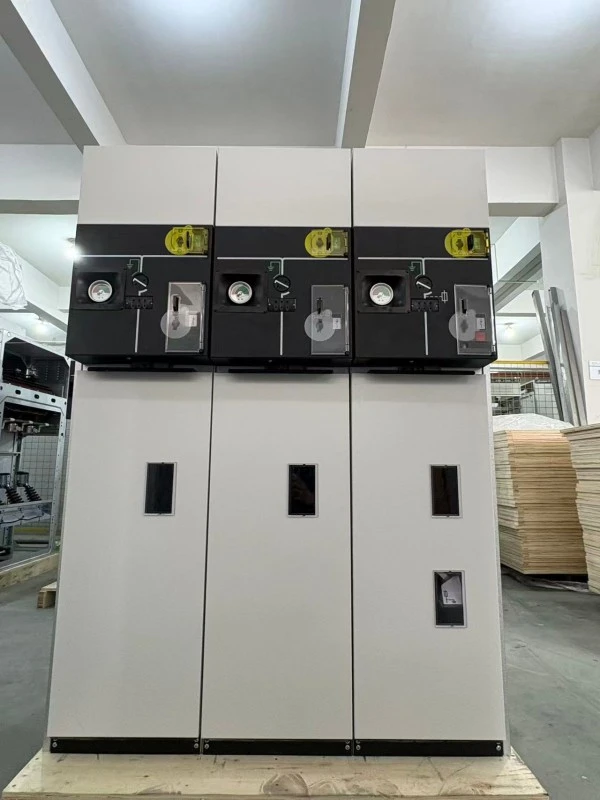

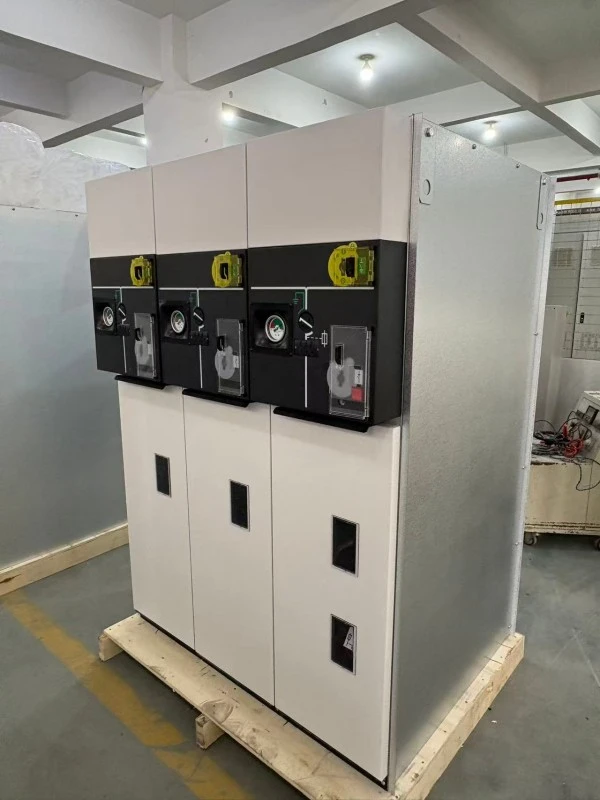

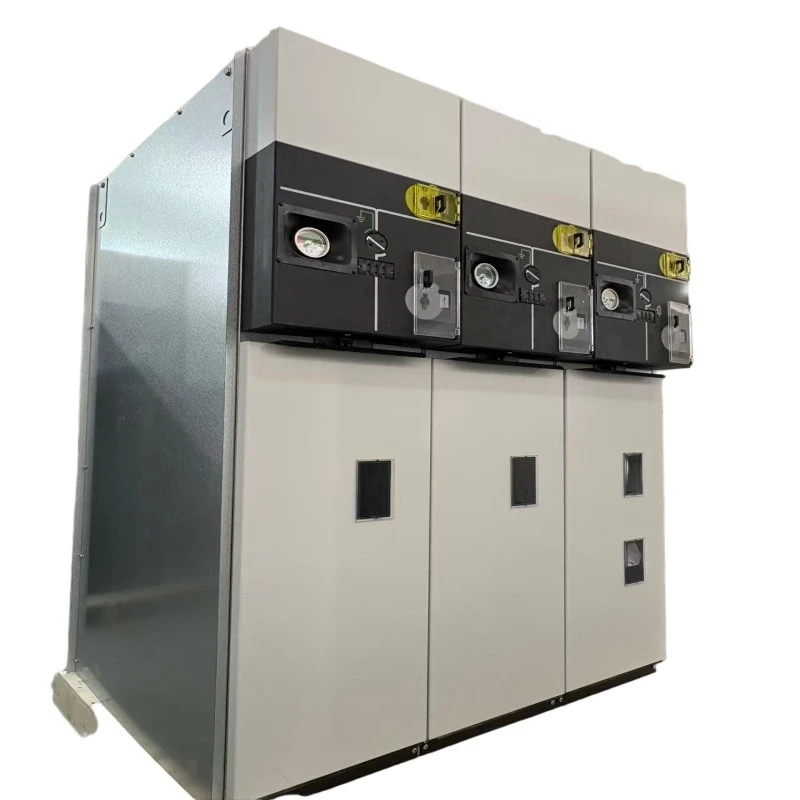

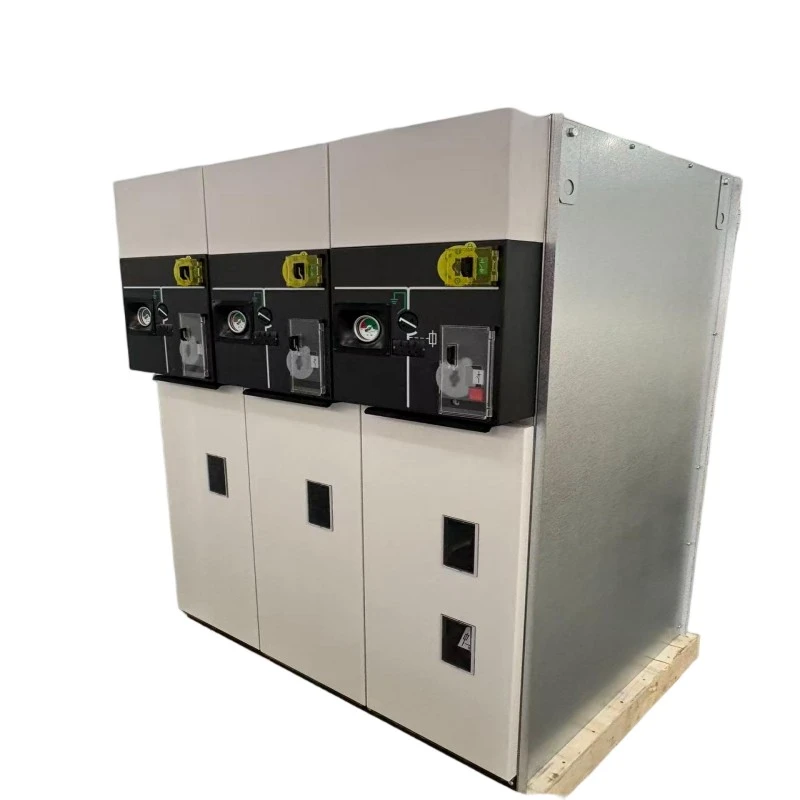

HXGN légszigetelt tömített gyűrűs főegység

"H" – dobozos ház,

"X" – gyűrűs hálózat,

"G" - légszigetelt,

"N" - beltéri

HXGN légszigetelt tömített gyűrűs főegység fémházas kapcsolóberendezés 6kV–24kV gyűrűs fő- és radiális elosztórendszerekhez. EllentétbenSF6 szigeteltAz RMU-knál ez az egység levegőt használ fő dielektromos közegként, és minden feszültség alatt álló alkatrészt zárt, porvédett fémszekrénybe zárnak.

Mit csinál?

1. Csatlakoztatja és leválasztja a másodlagos elosztásban lévő táphurkokat

2. Védi az elosztó transzformátorokat terhelés-megszakító kapcsolókkal és biztosítékkombinációkkal

3. Látható szigetelőréseket biztosít a biztonságos karbantartás érdekében

4. A gázszigetelt kapcsolóberendezések gazdaságos alternatívájaként szolgál

A HXGN légszigetelt tömített gyűrűs főegységet széles körben használják olyan alkalmazásokban, aholSF6 gázkorlátozott, ahol gyakori látható szétkapcsolásra van szükség, vagy ahol a költségvetési korlátok egy bevált, egyszerű technológiát részesítenek előnyben a biztonság veszélyeztetése nélkül.

Termékleírás

A HXGN légszigetelt, lezárt gyűrűs főegységünk egy következő generációs légszigetelt gyűrűs főegység, amelyet alállomásokba, ipari üzemekbe, kereskedelmi épületekbe és vidéki áramelosztó hálózatokba történő beltéri telepítésre terveztek. A névleges feszültség 6 kV-tól 24 kV-ig terjed, a névleges áramerősség 630A a fősíneknél és 125A a biztosítékkal védett transzformátor áramköröknél.

Alapvető műszaki jellemzők:

1. Légszigetelés optimalizált fázistávolsággal és szigetelt korlátokkal

2. Zárt ház kialakítása (IP3X vagy IP4X), amely megakadályozza a por és a rágcsálók bejutását

3. Háromállású terhelés-megszakító kapcsoló (zárt / nyitott / földelt) látható megszakítással

4. Integrált áramkorlátozó biztosíték védelem transzformátorokhoz (125A-ig)

5. Opcionális vákuummegszakító modul az adagoló védelmére

6. Mechanikus reteszek, amelyek megakadályozzák a helytelen működést

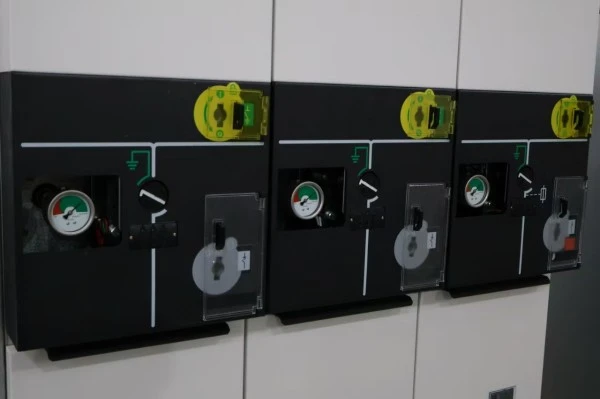

7. Az előlapi mimikai busz egyértelmű helyzetjelzéssel

A HXGN légszigetelt tömített gyűrűs főegység átlátszó, könnyen ellenőrizhető kialakítást kínál --- a kezelők vizuálisan megerősíthetik a terheléskapcsoló nyitott helyzetét, amely szolgáltatás nagyon fontos a karbantartás és a lezárási/kijelölési eljárások során. A telepítéshez vagy leszereléshez nincs szükség speciális gázkezelő berendezésre.

Termékparaméter (specifikáció)

A termék jellemzői és alkalmazása

Főbb jellemzők

● SF6-mentes és környezetbarát --- Csak levegőt használ szigetelő közegként, üvegházhatású gázok kibocsátása nélkül.

● Látható törés --- A terhelés-megszakító kapcsoló jól látható szigetelőrést biztosít, leegyszerűsítve a biztonsági eljárásokat.

● Por és rágcsálók ellen tömített --- A ház megfelel az IP3X vagy IP4X szabványnak, megelőzve a légszigetelt kapcsolóberendezések meghibásodásának gyakori okait.

● Kompakt alapterület --- Az egység szélessége jellemzően 500 --- 600 mm, szűk helyű beltéri alállomásokhoz alkalmas.

● Költséghatékony --- Alacsonyabb kezdeti beruházás az SF6-hoz vagy szilárd szigetelésű RMU-khoz képest.

● Egyszerű karbantartás --- Nincs szükség gáznyomás-felügyeletre vagy utántöltésre; csak szemrevételezés és kontakttisztítás.

● Reteszelési biztonság --- A mechanikus reteszelések megakadályozzák a földkapcsoló bezárását, miközben a terheléskapcsoló zárva van.

Alkalmazási forgatókönyvek

● Vidéki és települési elektromos hálózatok

● Ipari létesítmények --- Gyárak, bányatelepek, cementgyárak (porvédelemmel)

● Kereskedelmi épületek --- Bevásárlóközpontok, irodakomplexumok, szállodák

● Kis és közepes alállomások --- 6kV-24kV elosztó csomópontok

● Megújuló energia --- Kis víz, biomassza és elosztott napenergia (beltéri telepítés)

● Utólagos beépítési projektek --- Elavult légszigetelt kapcsolóberendezések cseréje modern zárt egységekre

Kérdések és válaszok

1. kérdés: Hogyan működik a HXGN légszigetelt tömített gyűrűs főegység poros környezetben, például cementgyárakban vagy gabonasilókban?

V: Kiváló. A HXGN légszigetelt tömített gyűrűs főegység teljesen zárt, IP3X besorolású házzal rendelkezik, amely szabványos (IP4X opcionális), ami azt jelenti, hogy 2,5 mm-nél vagy 1 mm-nél nagyobb porszemcsék nem juthatnak be. Ez megakadályozza a nyitott típusú légszigetelt kapcsolóberendezéseknél általában előforduló nyomkövetést és áttöréseket. Erősen poros területekhez az IP4X változatot ajánljuk, valamint a külső szekrény időszakos tisztítását.

2. kérdés: Megbízható-e a légszigetelés a magas páratartalmú tengerparti régiókban?

V: Igen, megfelelő tervezéssel. A HXGN légszigetelt, lezárt gyűrűs főegységünk hidrofób szigetelt korlátokat használ, és a kúszótávolság 240 mm-re (12 kV esetén) és 360 mm-re (24 kV esetén) van kiterjesztve. Ezenkívül a zárt burkolat megakadályozza a párás levegő keringését, és opcionális kondenzációgátló fűtőtestek szerelhetők a kábelrekeszbe. Sikeresen telepítettünk több száz egységet a déli part menti tartományokban, ahol az éves páratartalom meghaladja a 90%-ot.

3. kérdés: Miben hasonlít ez a termék egy SF6-szigetelt RMU-hoz?

V: Az SF6 RMU kompaktabb és teljesen zárt, de gázkezelést igényel, és magasabb az előzetes költsége. A HXGN légszigetelt tömített gyűrűs főegység nagyobb, de a következőket kínálja:

● Alacsonyabb kezdeti vételár (Általában alacsonyabb kezdeti befektetést kínál, mint a hasonló SF6-szigetelt megoldások, a konfigurációtól és a projekt követelményeitől függően.)

● Nincs gázszivárgás

● Látható leválasztás a biztonságosabb karbantartás érdekében

● Könnyebb leszerelés és ártalmatlanítás

A HXGN ideális választás azoknak az ügyfeleknek, akik az alacsony életciklus-költséget és a környezeti hatást részesítik előnyben, extrém helyszűke nélkül.

4. kérdés: Milyen biztosítékok kompatibilisek a HXGN RMU-val?

V: Biztosítékrekeszünk szabványos DIN 43625 vagy BS 2692 nagyfeszültségű áramkorlátozó biztosítékokat fogad. Az Ön transzformátorvédelmi követelményeinek megfelelő biztosítékokat szállítunk (általában 6,3-125 A). A biztosítékcsap működése mechanikusan kapcsolódik a háromállású kapcsolóhoz az egyfázisú hibavédelem érdekében.

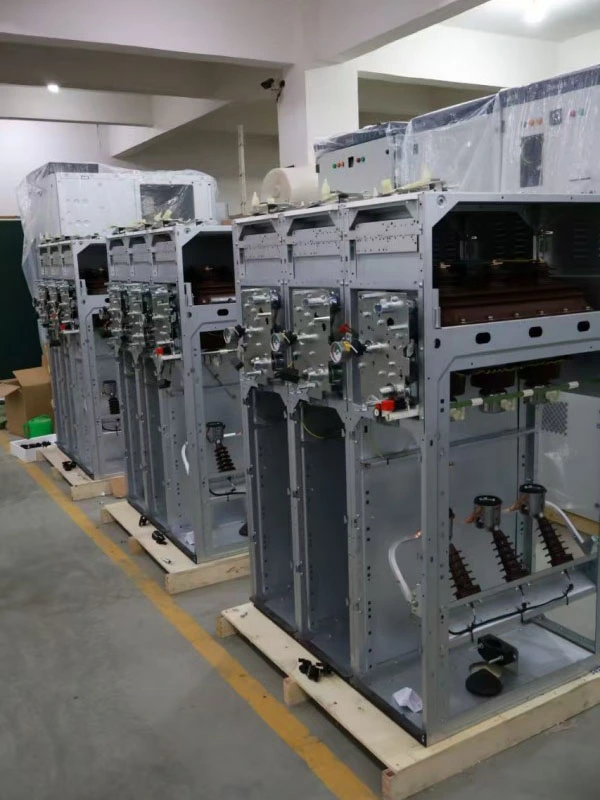

Gyártási részletek

Tokozás és tömítés

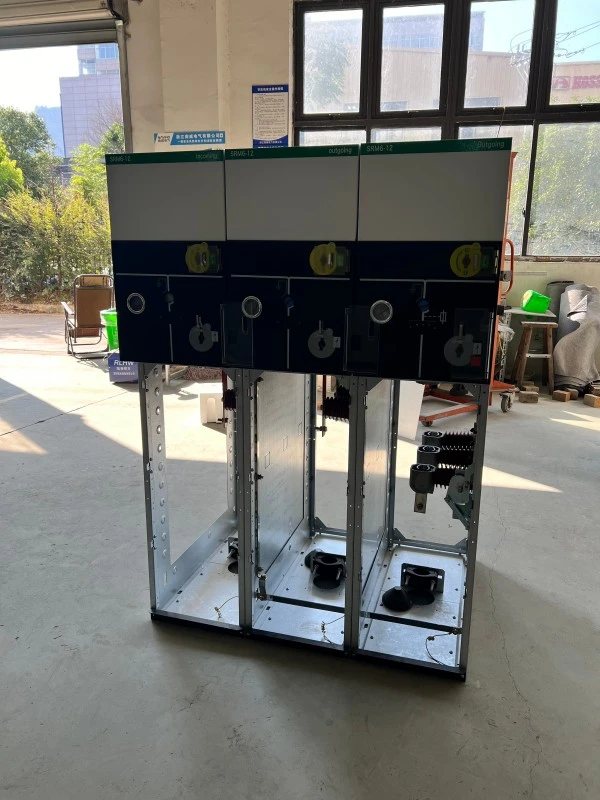

A HXGN légszigetelt tömített gyűrűs főegység 2,0 mm vastag hidegen hengerelt acél vagy opcionális rozsdamentes acél házzal rendelkezik, amely elektrosztatikus porbevonattal van ellátva (minimum 80 μm vastagság, RAL 7035 világosszürke). A bevonat 500 órás sópermet teszten megy keresztül. A tömítést poliuretán hab tömítések biztosítják minden ajtón és panelen, biztosítva az IP3X védettséget. A kábelrekeszek a főkapcsoló rekesztől külön vannak lezárva, hogy megakadályozzák az ív terjedését.

Terhelés-megszakító kapcsoló kialakítása

A háromállású terhelés-megszakító kapcsoló egy forgó penge típusú öntisztító, ezüstözött érintkezőkkel. Az ívoltó kamra mágneses kifújási elvet alkalmaz, szigetelt ívcsatornákkal kombinálva, lehetővé téve akár 630A terhelési áram megszakítását és a kábel töltőáramok létrehozását/megszakítását (10A-ig). A kapcsolónak két látható megszakítási helyzete (nyitott és földelt) és egy zárt helyzete van – mindezt egyértelműen jelzi az elülső mimikai panelen.

Biztosíték-kombinációs egység

A transzformátorok védelmére a HXGN légszigetelt, tömített gyűrűs főegységünk egy biztosítékrekeszt tartalmaz egy ütőműködtető kioldómechanizmussal. Amikor egy fázis biztosíték működik, az ütköző mechanikusan aktiválja a terhelés-megszakító kapcsolót, hogy mindhárom fázist kinyitja, megakadályozva az egyfázisú működést. A biztosítékrekesz reteszelve van a földelőkapcsolóval – a rekeszt csak akkor lehet kinyitni, ha a terheléskapcsoló nyitva van, és a földkapcsoló zárva van.

Szigetelő rendszer

Valamennyi gyűjtősín és csatlakozás hőre zsugorodó csővel (kúszás-erősített típus) vagy epoxi porbevonattal van szigetelve. A fáziskorlátok DMC-ből (tésztaformázó keverék) vagy SMC-ből (lapformázó keverék) készülnek, az IEC 60243 szabvány szerint 1-es osztályú ívellenállással. A minimális léghézag:

● 12 kV: 125 mm a fázisok között, 100 mm a földtől

● 24 kV: 220 mm a fázisok között, 180 mm a földtől

Minőség- és tesztelési garancia

Minden egyes HXGN légszigetelt tömített gyűrűs főegységet rutinvizsgálatnak vetnek alá a kiszállítás előtt:

● Főáramkör ellenállásmérés (mikroohmméter)

● Teljesítmény-frekvencia-ellenállási feszültség (42kV/1perc 12kV-nál, 65kV/1perc 24kV-nál)

● Indukált feszültségállósági teszt

● Mechanikai működési teszt (200 ciklus minden kapcsolóhoz)

● Segédköri szigetelési teszt (2kV/1perc)

● A burkolat védelmének ellenőrzése (IP3X vagy IP4X szonda teszt)

● Részleges kisülési mérés (<20 pC 1,5-szeres névleges feszültség mellett)

Értékesítés utáni szolgáltatásokra vonatkozó kötelezettségvállalás

Jótállási idő: a szállítástól számított 12 hónap (24 vagy 36 hónapra meghosszabbítható fizetős szolgáltatási szerződéssel)

Technikai támogatás: Élethosszig tartó ingyenes műszaki tanácsadás; az értesítéstől számított 1 órán belül válaszol
