Kompakt zárt, teljesen szigetelt RMU

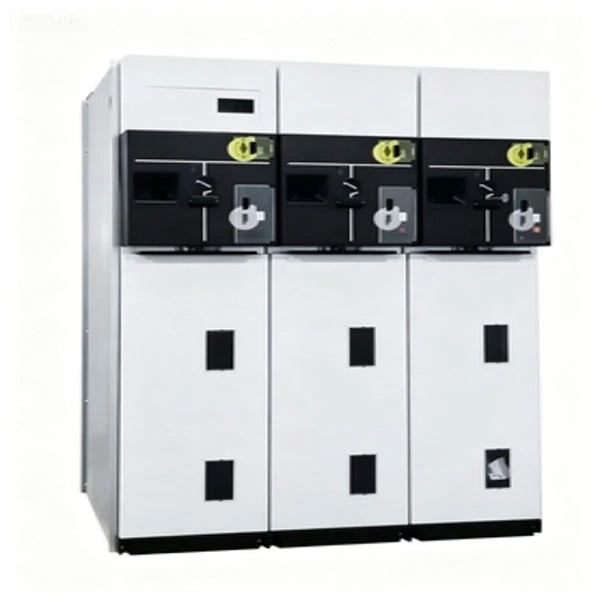

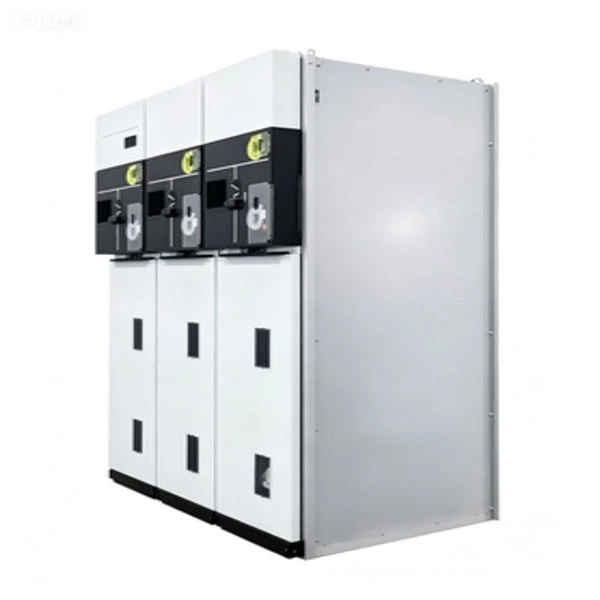

A kompakt, lezárt, teljesen szigetelt RMU (Ring fő egység) egy gyárilag összeszerelt, típusvizsgált fémházas kapcsolóberendezés. Terhelés-megszakítókat, vákuum-megszakítókat, biztosítékokat és földelőkapcsolókat egyetlen teljesen lezárt és teljesen szigetelt rozsdamentes acéltartályba integrál.

Mit csinál?

Csatlakoztatja és leválasztja a másodlagos elosztó hálózatok táphurkát (6kV-24kV)

Hibaleválasztást és hurokkapcsolást biztosít a nagy megbízhatóságú elektromos hálózatokhoz

A hagyományos légszigetelt RMU-kkal ellentétben ez a kompakt, zárt, teljesen szigetelt RMU elsődleges szigetelőközegként SF6-ot vagy környezetbarát szigetelőgázt használ, kiküszöbölve a nedvesség behatolását, a por felhalmozódását és az állatok behatolását, így ideális tengerparti, sivatagi, magas tengerszint feletti magasságú és erősen szennyezett területeken.

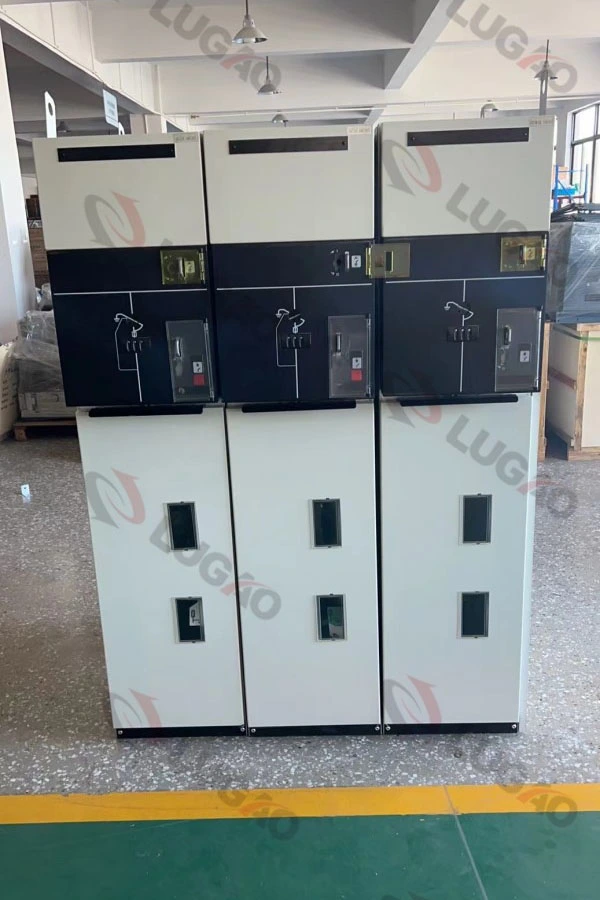

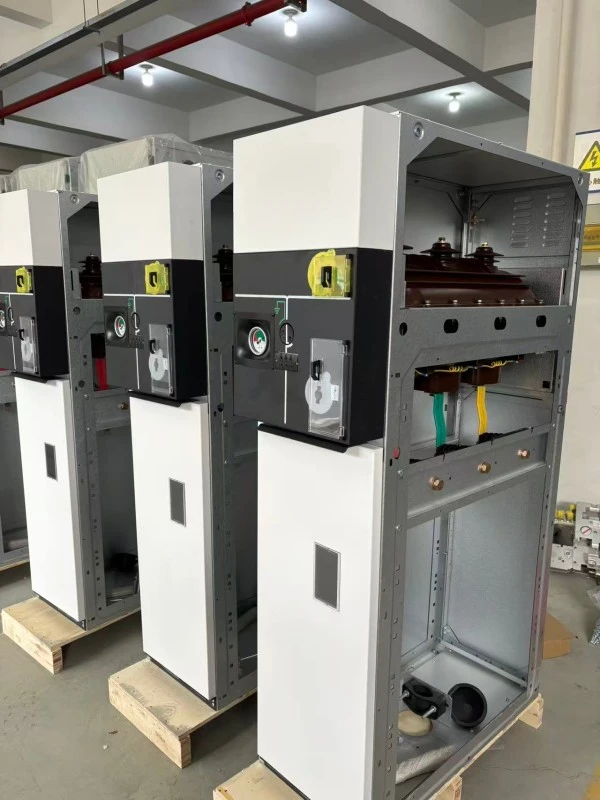

Termékleírás

Kompakt zárt, teljesen szigetelt RMU-nk egy következő generációs gyűrűs főegység, amelyet városi áramelosztáshoz, ipari parkokhoz, szél-/naperőművekhez és infrastrukturális projektekhez, például repülőterekhez és adatközpontokhoz fejlesztettek ki. A névleges feszültség 12 kV és 24 kV között van, a fő gyűjtősínek névleges árama 630 A, a biztosítékkal védett áramkörök esetében pedig 125 A.

Alapvető műszaki jellemzők:

1. Teljesen lezárt rozsdamentes acél tartály (IP67 védettség)

2. SF6 gázszigetelés (vagy alternatív környezetbarát gáz)

3. Belső ívosztályozás IAC AFLR 20kA/1s

4. Mechanikai élettartam: akár 5000 művelet terhelés-megszakító kapcsolókkal

5. Beépített kábelcsatlakozó rekeszek húzásmentesítővel

6. Opcionális távirányító és SCADA integráció

7. A kompakt lezárt, teljesen szigetelt RMU nem igényel belső tisztítást vagy kondenzációs fűtést, ami drasztikusan csökkenti a karbantartási költségeket a nyitott típusú kapcsolóberendezésekhez képest.

Termékparaméter (specifikáció)

A termék jellemzői és alkalmazása

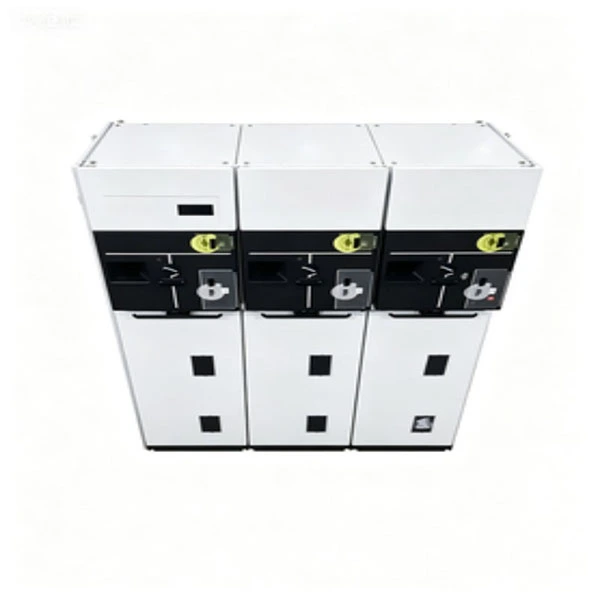

Főbb jellemzők

1. Teljesen lezárt, teljesen szigetelt --- Nem befolyásolja a nedvesség, a sóköd, a por vagy a kis állatok.

2. Kompakt szerkezet --- Szélesség jellemzően 350–450 mm egységenként, így akár 50%-os alapterületet takaríthat meg.

3. Íválló kivitel --- Megfelel az IAC AFLR 20kA/1s előírásainak, biztosítva a kezelő biztonságát.

4. 20+ éven keresztül karbantartásmentes --- Normál körülmények között nincs szükség tisztításra, szárításra vagy gáz utántöltésre.

5. Látható törés ---Opcionális megfigyelőablak a terhelés-megszakítás kapcsoló helyzetéhez.

6. Nagy mechanikai megbízhatóság --- Rozsdamentes acél mechanizmus tömített csapágyakkal.

7. Smart ready --- Felszerelhető PT, CT és motoros működtető mechanizmusokkal az automatizálás érdekében.

Alkalmazási forgatókönyvek

● Városi áramelosztó hálózatok --- Lakótelepek, kereskedelmi épületek, kórházak, adatközpontok.

● Megújuló energia projektek --- Szélturbina állomások, napelemes farmok gyűjtővezetékei.

● Infrastruktúra építés --- Repülőterek, metrók, alagutak, kikötők.

● Ideiglenes és vészhelyzeti áramellátás --- Mobil alállomások, építkezések.

● Ipari zónák --- Nagy megbízhatóságot és alacsony karbantartást igénylő gyárak.

Kérdések és válaszok

1. kérdés: Hogyan működik a Compact Sealed, teljesen szigetelt RMU magas páratartalmú tengerparti környezetben?

V: Kiváló. Mivel a teljesen szigetelt RMU teljesen zárt, IP67 védelemmel ellátott rozsdamentes acél tartályt használ, a nedvesség nem juthat be a szigetelőrekeszbe. Nincs szükség páralecsapódás elleni fűtőelemekre. Ez nagy előnye a nyitott típusú kapcsolóberendezésekkel szemben, amelyek gyakran szenvednek a magas páratartalmú területeken a belső villanásoktól.

Q2: Mi a gázszivárgás mértéke? Fel kell töltenem az élettartama alatt?

V: Gyártási folyamatunk magában foglalja a hélium szivárgástesztjét, hogy biztosítsuk az évi 0,1%-nál kisebb szivárgási arányt. Normál működés mellett 30 éven belül nincs szükség gázutántöltésre. Az alacsony nyomású riasztás a korai figyelmeztetés opcionális funkciója.

3. kérdés: A kompakt tömített, teljesen szigetelt RMU tűzbiztos?

V: Igen. A tartály 2 mm vastag rozsdamentes acélból készült, és a belső ívteszt biztosítja, hogy egy ritka belső hiba esetén az ív visszatartsa anélkül, hogy forró gázokat lövellne ki előre vagy oldalra. Tűzérzékeny alkalmazásokhoz (pl. kórházak, adatközpontok) opcionális passzív tűzvédelmi bevonatot is kínálunk.

4. kérdés: Integrálhatom ezt az RMU-t a meglévő SCADA rendszeremmel?

V: Abszolút. A Compact RMU támogatja a motoros működési mechanizmusokat, a segédérintkezőket és a kommunikációs modulokat (RS485, Modbus, IEC 61850 opcionális). Valós idejű pozíció, hiba és nyomás állapota távolról figyelhető.

K5: Mi a különbség a tiéd közöttRMUés hagyományos légszigetelt szekrények?

V: A hagyományos légszigetelt szekrények rendszeres tisztítást, nagy távolságokat és páralecsapódás elleni fűtést igényelnek. Kompakt zárt, teljesen szigetelt RMU-nk kiküszöböli ezeket a követelményeket – kisebb helyigény, nagyobb megbízhatóság és alacsonyabb teljes fenntartási költség 10–20 év alatt.

6. kérdés: Kínál 12 hónapos garanciát?

V: Igen, a szállítás dátumától számított 12 hónapos szabványos garanciát kínálunk, amely fizetős szolgáltatási szerződés alapján 24 vagy 36 hónapra meghosszabbítható. A jótállási idő alatt az esetleges gyártási hibákat ingyenesen kijavítjuk vagy kicseréljük.

Gyártási részletek

Tartály és tömítési folyamat

A Compact Sealed Fully Insulated RMU tartálya 2 mm vastag, AISI 304 rozsdamentes acélból készül, lézerrel hegesztett és hélium szivárgásteszttel rendelkezik. A tömítéshez hidrogénezett nitril-kaucsukból (HNBR) készült kettős O-gyűrűt használnak, amely több mint 30 évig megőrzi rugalmasságát öregedés vagy repedés nélkül. Minden persely epoxi öntött, beágyazott pajzsokkal a részleges kisülés elkerülése érdekében.

Szigetelés és ívmegszakítás

A terhelésmegszakító kapcsoló SF6 gázban, 0,04–0,05 MPa relatív nyomáson működik. A puffer típusú ívoltó kialakítás akár 630A-es terhelési áram megszakítását és a kábel töltőáramának létrehozását/megszakítását biztosítja. A transzformátor védelmére opcionális vákuummegszakító modulok állnak rendelkezésre, amelyek áramkorlátozó biztosítékokkal vannak integrálva, hogy "kombinált" egységet képezzenek.

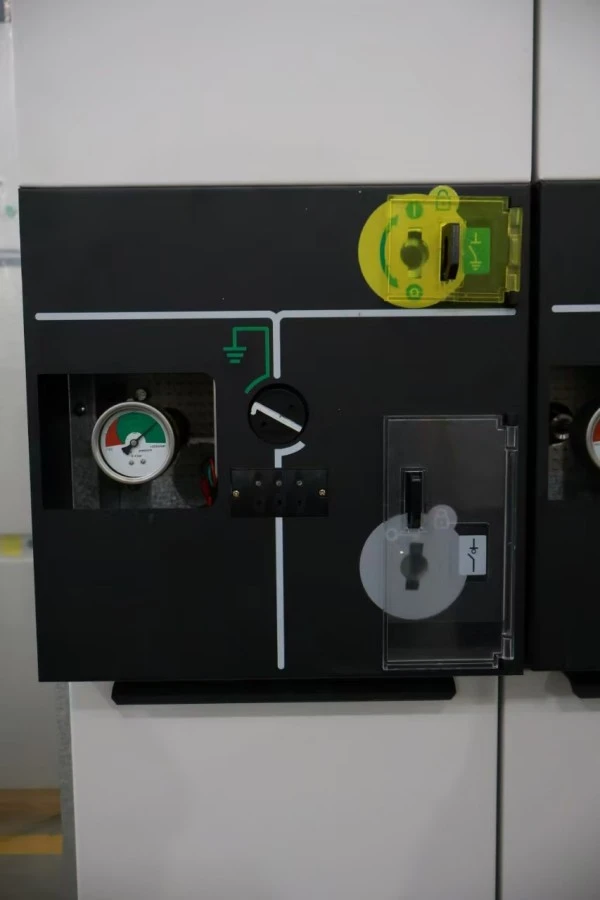

Működési mechanizmus

A háromállású kapcsolót (zárt / nyitott / földelt) egy rugós mechanikus mechanizmus hajtja, tiszta helyzetjelzővel. Minden mozgó alkatrész tömített a tartály belsejében, kiküszöbölve az oxidációt és a por felhalmozódását. Az előlap mechanikus reteszekkel rendelkezik, amelyek megakadályozzák:

1. A földkapcsoló zárása, amikor a terheléskapcsoló zárva van

2. Nyissa fel a kábelrekesz fedelét, amikor a földkapcsoló nyitva van

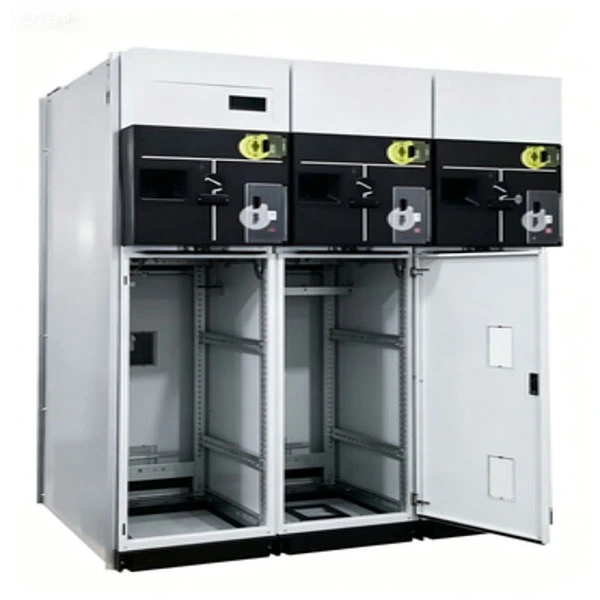

Kábelcsatlakozás és földelés

A kábelrekeszeket szimpla vagy párhuzamos kábelek számára tervezték feszültségkúpos támasztékkal. A szabványos kábeldobozok hőre vagy hidegen zsugorodó végződéseket fogadnak el. Egy integrált réz földelő rúd fut végig minden egységen, kettős földelési ponttal a biztonság érdekében.

Minőség- és tesztelési garancia

Minden kompakt, lezárt, teljesen szigetelt RMU rutinvizsgálaton esik át a szállítás előtt:

● Főáramköri ellenállásmérés

● Teljesítmény-frekvencia-tűrő feszültség teszt (42 kV/1 perc 12 kV esetén; 65 kV/ 1 perc 24 kV esetén)

● Villámimpulzus-teszt (75 kV csúcs 12 kV esetén; 125 kV csúcs 24 kV esetén)

● Gázszivárgási teszt (hélium tömegspektrometria)

● Mechanikai működési teszt (200 ciklus)

● Részleges kisülési mérés (<5 pC)

● Belső ívellenőrzés (típusteszt, harmadik fél laboratóriuma által)

● Minden termék megfelel az IEC 62271-200, GB 3906, GB/T 11022 és GB/T 3804 szabványoknak.

Csomagolás és szállítás

Csomagolás: Fából készült export láda ütésálló habbal és nedvességgáttal. Minden egység külön-külön vákuumzáras műanyagba van csomagolva, szárítóanyag-zacskókkal.

Tartozékok: Kezelő fogantyú, földelőkészlet, tartalék O-gyűrűk, kábelsaruk és szerelési kézikönyv.

Szállítás: FOB Shanghai vagy Ningbo. Normál kézbesítés a megrendelés visszaigazolásától számított 25-35 napon belül. Sürgős projektekhez légi áruszállítás elérhető.
